立式淋浴房塑料滚轮支撑结构件

　　在民用卫浴设备的滑动门结构体系中，滚轮支撑是承担门扇承重、保障滑动顺畅度的核心接触部件，这类零件长期处于高湿度、温差波动的卫浴空间环境，同时需要反复承受门扇推拉过程中的径向载荷与侧向偏移力，对结构的耐磨性能、安装适配性、尺寸精度都有明确的工程要求。这款滚轮支撑件针对站立式淋浴间隔断门的使用场景设计，整体采用工程塑料注塑成型，材料本身具备耐水蚀、抗霉变、自润滑的特性，无需额外表面防锈处理，适配卫浴空间长期潮湿的使用环境，相比金属冲压件能避免长期使用后的锈蚀卡滞、镀层脱落污染淋浴房环境的问题。

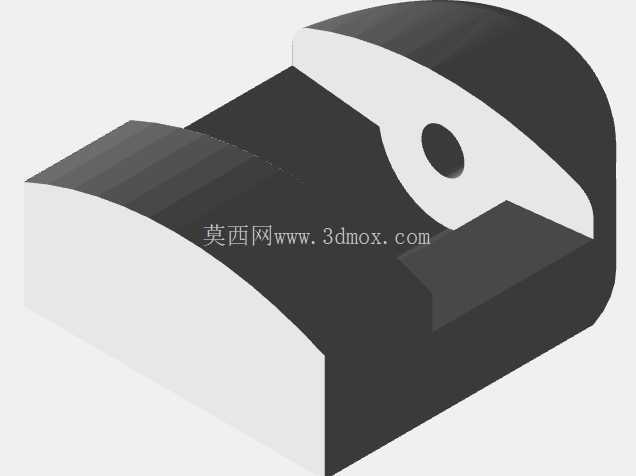

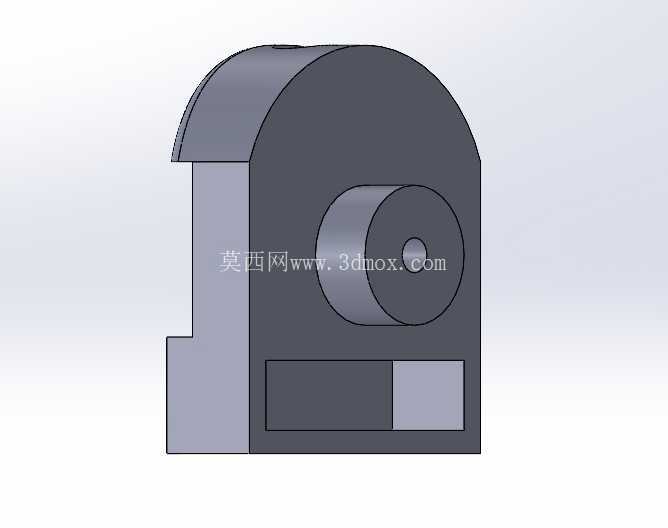

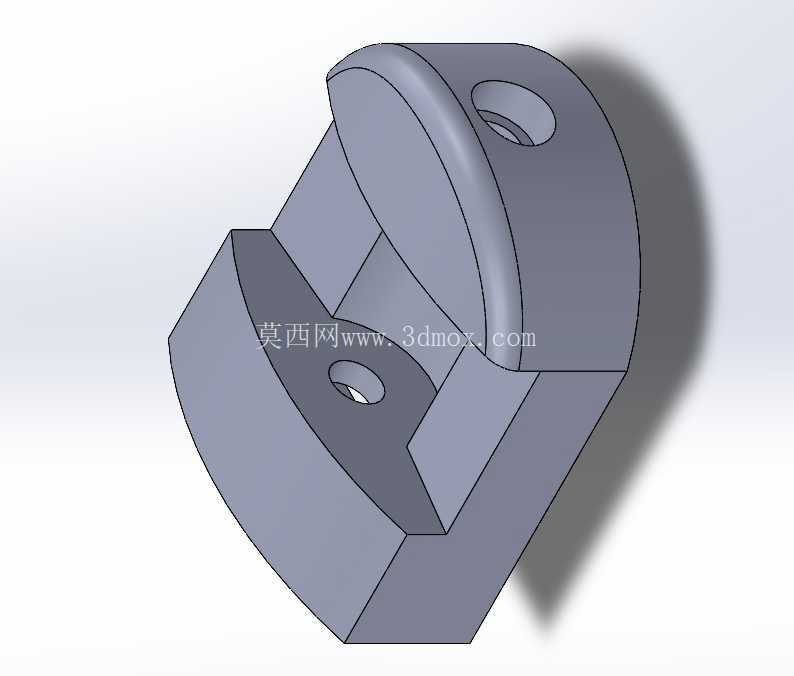

　　从结构设计逻辑来看，零件整体采用半封闭的包覆式构型，上部的弧形轮廓是为了适配淋浴房铝合金边框的圆弧过渡造型，安装后能与边框型材完全贴合，不会出现突出的棱角剐蹭用户衣物或者皮肤，同时弧形顶面可以承接淋浴过程中滴落的水流，引导水流顺着型材表面流向淋浴房排水区，减少积水在支撑件缝隙处积存的概率。中部的圆柱空腔是滚轮的安装位，设计时预留了标准滚轮轴的装配间隙，空腔两侧的定位平面可以限制滚轮的轴向窜动，避免推拉门扇时滚轮出现偏摆导致的滑动卡顿、异响问题；侧面预留的小孔是滚轮轴的固定孔，采用过盈配合的方式装配销轴，不需要额外的紧固件，能减少装配工序，同时避免金属紧固件长期接触水汽出现锈蚀的隐患。

　　下部的矩形基座是整个支撑件的安装基准面，设计时做了加厚处理，用来承担门扇传递下来的垂直载荷，基座的平面度控制在合理公差范围内，安装时可以与型材的安装面完全贴合，避免出现装配应力导致的支撑件变形、滚轮轴倾斜问题。零件的整体外形尺寸控制在28x13x35mm的边界内，这个尺寸是结合市面上主流淋浴房型材的截面尺寸确定的，安装时不需要对现有型材做二次裁切或者打孔改造，可以直接替换同规格的老旧损坏支撑件，降低售后维修的配件适配难度。

　　在实际使用过程中，这类支撑件通常是成对安装在淋浴门扇的上下两端，上部支撑配合导向轮限制门扇的侧向位移，下部支撑承担门扇的主要重量，四个支撑点共同构成门扇的滑动支撑体系，设计时特意将支撑件与滚轮的接触位置做了圆角过渡，避免应力集中导致的塑料件开裂，同时塑料材质本身具备一定的形变余量，可以抵消门扇安装过程中出现的少量尺寸偏差，降低安装调试的精度要求。不同于外露式的金属支撑件，这款支撑件的包覆结构可以将滚轮的大部分轮体包裹在内部，一方面能减少淋浴过程中毛发、水垢进入滚轮转轴缝隙的概率，延长滚轮的使用寿命，另一方面也能让整体外观更加简洁，与淋浴房的铝合金边框形成统一的视觉效果，不会出现突兀的零件突出影响整体美观度。在结构强度校核层面，针对塑料件的受力特性，在空腔与基座的连接位置做了加强筋过渡处理，避免长期承重后出现连接位置断裂的问题，同时整个零件的壁厚保持均匀，符合注塑成型的工艺要求，生产过程中不会出现缩痕、缺料等成型缺陷，能保证批量生产时的尺寸一致性。
