带外螺纹安装段的起重承载吊钩结构

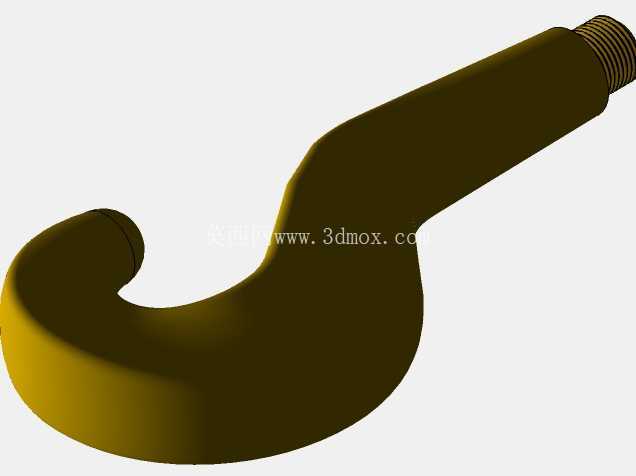

　　在车间物料转运、重型设备检修、生产线工件转序的吊装作业场景里，吊钩是直接连接吊具与被吊物的核心受力构件，其结构合理性直接决定吊装作业的安全冗余与操作便捷性。这款吊钩采用直柄加弯钩的经典构型，上端设置标准外螺纹安装段，可直接旋入配套的吊具横梁、起重葫芦吊座或者定制工装的螺纹孔内完成固定，相比传统钩体加横销的铰接安装形式，螺纹连接的安装边界更紧凑，不需要额外预留横销的穿装空间与防松结构的布置位置，在狭小吊装空间内的适配性更强。

　　从受力路径设计来看，钩身从螺纹段末端开始平滑过渡弯曲，没有出现直角转折或者截面突变的结构，整个弯曲段的截面采用渐变设计，从直柄段的等直径圆柱，逐步过渡到钩尖位置的圆弧收头，这种设计能够让吊装载荷沿着钩身平滑传递，避免应力集中在截面突变位置引发的疲劳开裂风险。在实际选型适配时，需要注意螺纹段的旋合长度必须满足额定载荷下的螺纹剪切强度要求，通常旋合长度不小于螺纹公称直径的1.5倍，安装时需要在螺纹配合面涂抹润滑脂，既方便后续拆卸维护，也能避免螺纹咬合锈蚀导致的拆卸困难。

　　钩身的弯曲弧度经过反复校核，钩尖位置的内凹圆弧尺寸适配常规的吊装带、钢丝绳卸扣的连接尺寸，当挂入吊索具后，吊索的受力方向会自然指向钩身的弯曲中心，不会出现吊索滑脱钩尖的风险，同时钩尖端部做了圆弧钝化处理，不会割伤吊装带的编织层或者钢丝绳的丝股，延长吊索具的使用寿命。在日常使用场景中，这类直柄螺纹吊钩常配套在小型手拉葫芦、固定式悬臂吊、工位辅助吊具上，用于转运重量在额定载荷范围内的机加工工件、模具模组、装配部件，相比大吨位的起重吊钩，这款吊钩的自重更轻，安装拆卸更灵活，不需要额外的保险卡结构时，也能依靠钩身的弯曲弧度保证吊索不会轻易脱出，当然如果涉及到高危吊装场景，也可以在钩尖位置加装可拆卸的保险挡片，进一步提升作业安全性。

　　从建模逻辑来看，整个钩体采用实体扫掠的方式生成，先绘制钩身的中心引导线，引导线的曲率全程连续，没有硬折点，再沿着引导线扫掠渐变的截面轮廓，最后在端部生成标准外螺纹特征，这种建模方式能够保证后续做有限元受力分析时，网格划分不会因为曲面不连续出现畸变，仿真得到的应力结果更贴近实际受力状态。安装边界方面，螺纹段的根部设置了退刀槽结构，退刀槽的直径略小于螺纹小径，既能够保证螺纹加工时的退刀空间，也能让吊钩旋入安装座后端面完全贴合，不会出现螺纹旋紧后仍有间隙的情况，保证安装的同轴度，避免吊装时钩体出现偏载受力。钩身的表面没有多余的凸起或者凹槽，整体流线型结构在吊装时不容易挂到周边的设备或者管线，在车间复杂的作业环境里移动时，能够减少钩体剐蹭周边物件的概率。另外，钩体的承载截面经过核算，在额定载荷下，弯曲段的最大拉应力处于材料许用应力的安全区间内，即使出现1.25倍的动载冲击，也不会出现塑性变形，能够满足日常频繁吊装的疲劳强度要求。
