熔断器配套切口式连接耳轴结构

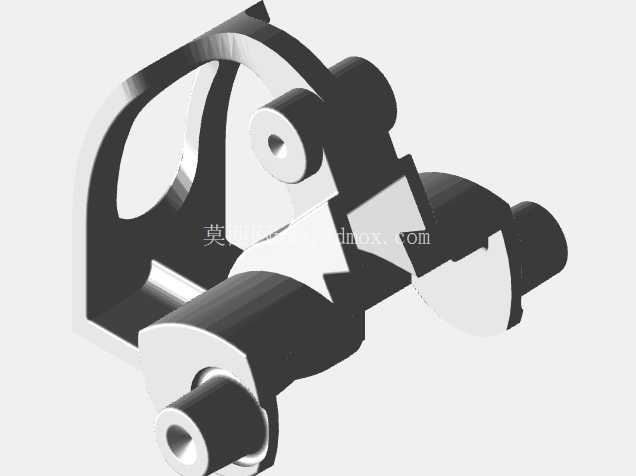

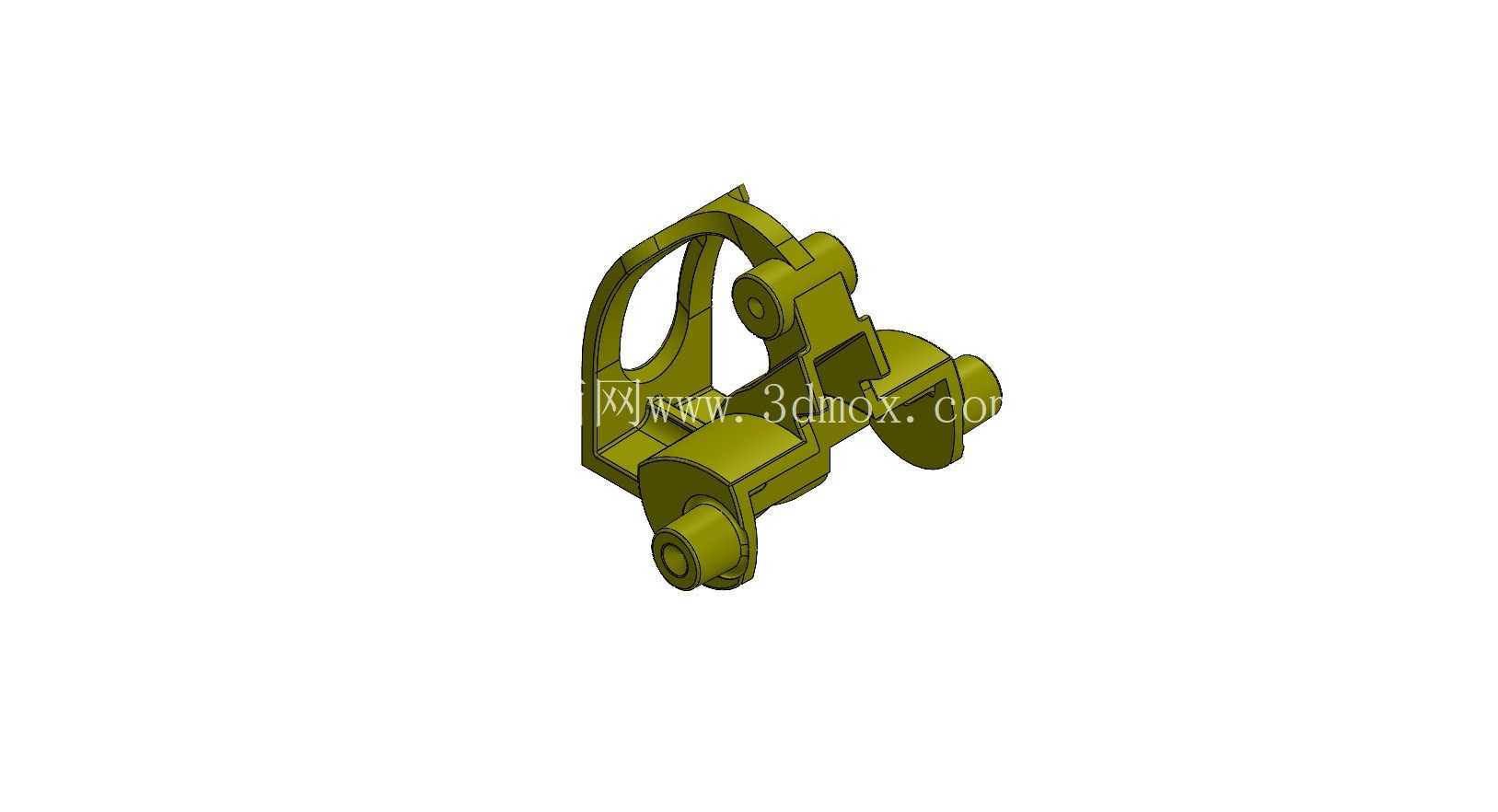

　　在低压配电回路的熔断器组件设计中，这类带切口结构的耳轴属于核心承载连接件，主要承担熔断体的定位支撑、分断过程的受力传导以及回路导通时的接触定位作用，常见于工业配电盘、机床电控柜、新能源配电单元的熔断器安装模块中，区别于普通固定轴类零件，其结构需要同时满足机械装配公差、电气接触间隙以及分断动作时的抗冲击要求。从结构设计逻辑来看，该耳轴采用一体化压铸成型结构，主体设置有双侧带铰接孔的支撑臂，其中一侧支撑臂预留的切口结构并非工艺缺口，而是为熔断器动作触发机构预留的摆杆避让空间，当熔断器因过流熔断时，内部的指示摆杆会沿该切口位置弹出，触发配套的微动开关发出断路信号，若该切口的位置公差或边缘圆角处理不到位，很容易出现摆杆卡滞、信号触发延迟的问题。

　　主体中部的镂空框架结构，一方面是为了减少压铸过程的材料收缩变形，保证两侧铰接孔的同轴度公差控制在0.05mm以内，避免装配后熔断体转动卡涩；另一方面也能为熔断体本体提供足够的散热间隙，避免长期载流过程中热量在连接位置积聚，加速接触位置的氧化老化。两侧的同轴圆柱轴头是核心装配基准，轴头端面预留的环形凹槽用于安装轴用挡圈，实现耳轴在安装基座上的轴向定位，轴头与基座安装孔的配合公差选用H7/h6间隙配合，既保证装配时的顺畅度，也能避免长期运行后因积尘、氧化出现拆卸困难的问题。

　　从安装边界来看，该耳轴的整体外轮廓需要适配标准RT18系列熔断器底座的安装腔尺寸，双侧支撑臂的张开角度经过反复校核，保证装入熔断体后，熔断体的接触刀头与底座夹座的对齐度偏差不超过0.1mm，避免接触偏斜导致的接触电阻过大问题；切口位置的宽度尺寸需要匹配配套触发摆杆的直径，预留0.3mm的活动间隙，既不会因间隙过大导致摆杆晃动误触发，也不会因间隙过小出现动作卡滞。

　　在实际选型替换过程中，需要重点核对轴头的直径尺寸、支撑臂的中心距以及切口的轴向位置，这三个尺寸直接决定了耳轴能否与现有熔断器底座适配，若轴头直径偏差超过0.1mm，会出现装配后松动或者无法装入的问题；若支撑臂中心距偏差过大，会导致熔断体装入后出现倾斜，接触压力不均；若切口轴向位置偏差，会导致触发摆杆无法正常弹出，失去断路信号指示功能。不同于普通冲压成型的五金连接件，该耳轴的压铸结构在转角位置均设置了R0.5-R1mm的工艺圆角，避免压铸过程出现应力集中导致的成型裂纹，同时也能减少装配过程中尖锐边角对操作人员的划伤风险，所有与其他零件接触的装配面均预留了0.1mm的机加工余量，压铸成型后仅需要对配合面进行少量精加工即可达到装配公差要求，兼顾了生产效率与装配精度。在电气性能匹配方面，耳轴的材质选用压铸锌合金，既保证足够的结构强度承受分断过程的冲击载荷，也具备合适的导电性能，不会在接触位置形成过大的分压，表面不做额外的镀层处理，避免镀层在长期电弧冲击下脱落污染底座内部的绝缘结构。
