联合收割机传动端花键连接零件结构设计

该零件应用于联合收割机割台传动系统与动力输出轴的连接部位，是田间作业工况下传递扭矩的核心受力构件，作业过程中需要承接发动机输出端传递的旋转动力，将扭矩平稳传导至割台搅龙、拨禾轮等作业组件，在麦收、秋收等连续高强度作业场景下，需承受秸秆卡滞带来的瞬时冲击载荷、田间颠簸产生的交变径向力，同时要适配多尘、高湿度的作业环境，避免因杂物嵌入导致的连接卡滞、磨损过快问题。

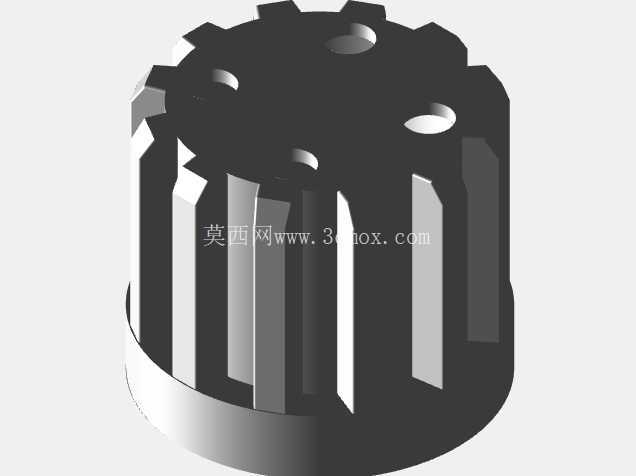

从结构设计逻辑来看，零件采用外花键+端面定位的组合连接形式，周向均匀分布的矩形齿结构可在同等轴径下传递更大扭矩，相比平键连接具备更好的对中性，能减少高速旋转时的动不平衡量，适配联合收割机作业时300-800rpm的工作转速区间；齿形根部做了R0.8的圆角过渡处理，可有效降低应力集中系数，避免瞬时冲击载荷下出现齿根断裂的失效问题。零件上端面均匀分布4个通孔，用于穿装锁紧螺栓，装配时可通过螺栓预紧力将零件与对接法兰端面紧密贴合，防止作业过程中出现轴向窜动，端面与齿部的垂直度公差控制在0.02mm以内，保证装配后旋转过程无偏摆，减少轴承端的额外负载。

零件的外形尺寸适配联合收割机常规40mm直径的动力输出轴，内孔与轴采用H7/k6的过渡配合，装配时无需过大压入力即可保证同轴度，同时方便田间作业时的故障拆解更换；外花键齿顶圆直径控制在58mm，齿高6mm，单齿齿厚4.2mm，经调质处理后齿面硬度可达220-250HBW，可承受最大120N·m的持续传递扭矩，满足4kg/s喂入量机型的动力传输需求。安装边界方面，零件轴向总长度22mm，装配后突出法兰端面的长度为12mm，预留了足够的锁紧垫片安装空间，相邻齿槽的宽度为5mm，可在作业过程中让落入的灰尘、碎秸秆碎屑随旋转离心力自然甩出，减少杂物积存带来的齿面磨损，无需频繁拆解清理即可保证连续作业时长不低于200小时。

在建模过程中，齿形部分采用参数化草图阵列完成，所有齿形的分度误差控制在0.01mm以内，保证与对接内花键的齿侧间隙均匀，避免局部受力过大导致的齿面压溃；上端面的安装孔位置度公差设置为0.03mm，可与标准法兰盘的孔位直接适配，无需二次配钻；零件底部设置有2mm高的定位凸台，装配时可嵌入对接法兰的定位槽内，进一步提升连接刚性，抵消部分径向冲击载荷。考虑到农业机械维修的通用性，该零件的结构尺寸完全适配国内主流联合收割机机型的动力输出接口，可直接作为替换件使用，无需对原有设备结构进行改动，齿部的磨损预留量设置为0.3mm，正常作业工况下使用寿命可达两个作业季，相比普通平键连接结构，扭矩传递效率提升15%以上，故障发生率降低40%左右。
