反作用轮机配套飞轮结构设计方案

在反作用式透平机械的动力传输链路里，飞轮是承担转速波动抑制、动能储放功能的核心回转部件，这类部件的设计合理性直接决定整套轮机系统在变工况运行下的输出稳定性，很多现场出现的轮机轴系扭振、输出端转速跳变问题，追根溯源都和飞轮的转动惯量匹配、安装定位精度有直接关联。从实际应用场景来看，这类飞轮主要适配中小功率反作用轮机，常见于分布式能源回收系统、小型工业拖动透平、实验台架动力测试单元这类场景，这类场景的共性是负载波动频次高，动力源输出的扭矩存在周期性脉动，需要依靠飞轮的储能特性来平抑瞬时的转速差，避免轴系因为交变载荷出现疲劳损伤。

设计这类飞轮的时候，首先要锚定的是安装边界的约束条件：和轮机主轴配合的轴孔公差需要和主轴的配合等级匹配，通常采用过渡配合加平键周向定位的结构，轴孔端面要设计定位止口，保证飞轮安装后和主轴的同轴度控制在允许范围内，避免高速回转时出现偏心带来的附加振动。轮缘部分是飞轮储存动能的核心区域，设计时会将大部分质量集中在轮缘位置，在同等转动惯量要求下尽可能降低整体自重，减少主轴的静载荷负担；轮辐部分采用等强度设计思路，根据回转时的离心力分布确定截面厚度变化，避免应力集中区域出现在轮辐和轮毂、轮缘的连接位置，连接位置都会做足够半径的圆角过渡，消除机加工过程中可能残留的应力集中点。

从功能特性上看，这款飞轮的转动惯量匹配对应额定转速下的动能储放要求，当轮机进气参数出现瞬时波动、或者负载端出现突加突卸工况时，飞轮可以通过自身转速的小幅变化吸收或者释放动能，将整套系统的转速波动率控制在设计允许的区间内，保证后续连接的被拖动设备运行平稳。同时飞轮本身也承担了一部分轴系附加惯量的作用，可以调整整个轴系的固有频率，避开轴系扭振的共振区间，降低扭振带来的轴系疲劳损伤风险。外形尺寸设计上，轮缘的外径尺寸需要考虑轮机机壳内部的安装空间，保证飞轮和机壳内壁之间留有足够的安全间隙，避免运行过程中出现碰磨；轴向厚度则需要根据转动惯量计算结果、以及主轴上的安装空间确定，保证锁紧螺母锁紧后飞轮不会出现轴向窜动，同时不会和相邻的轴承座、密封组件产生位置干涉。

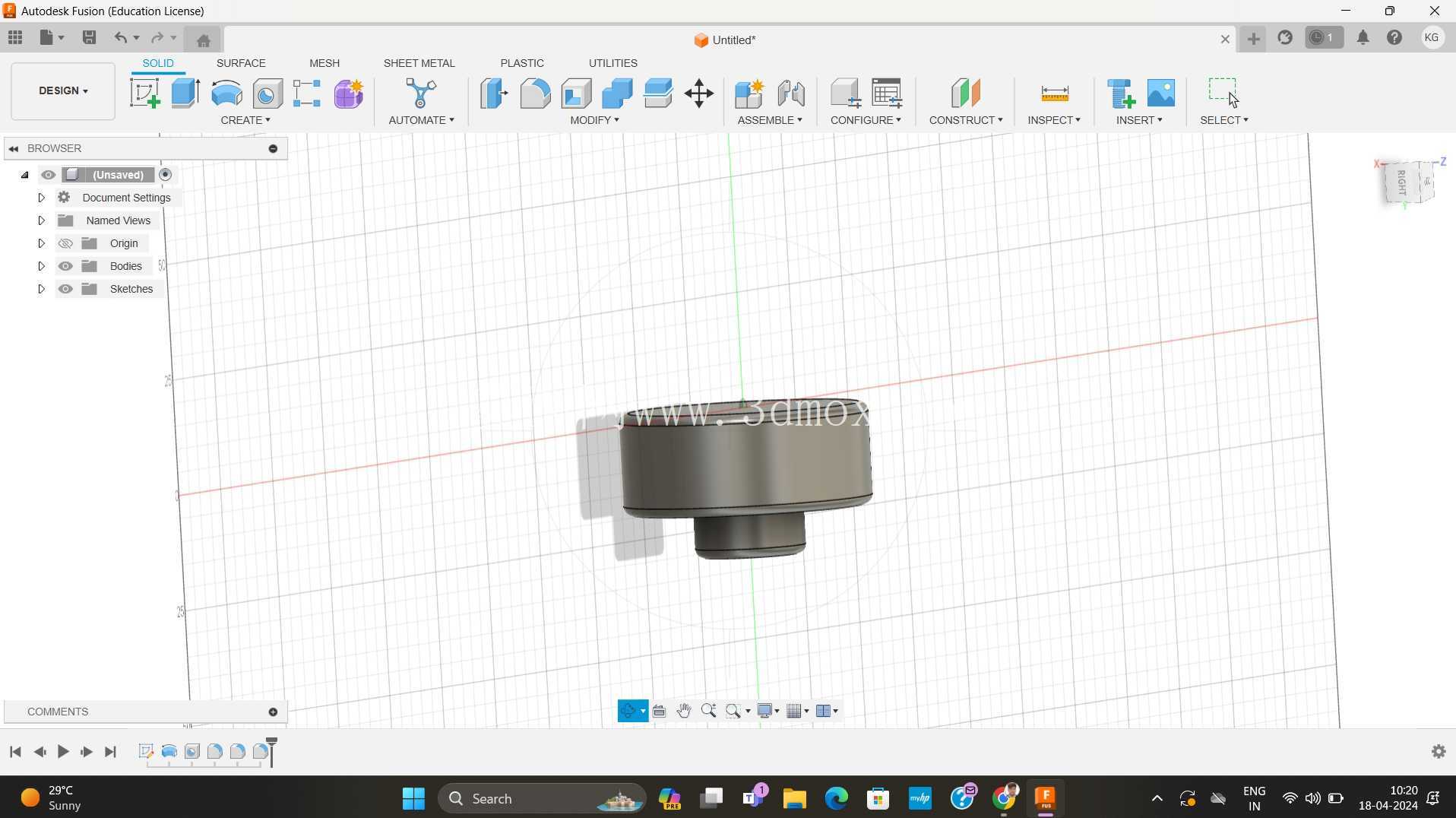

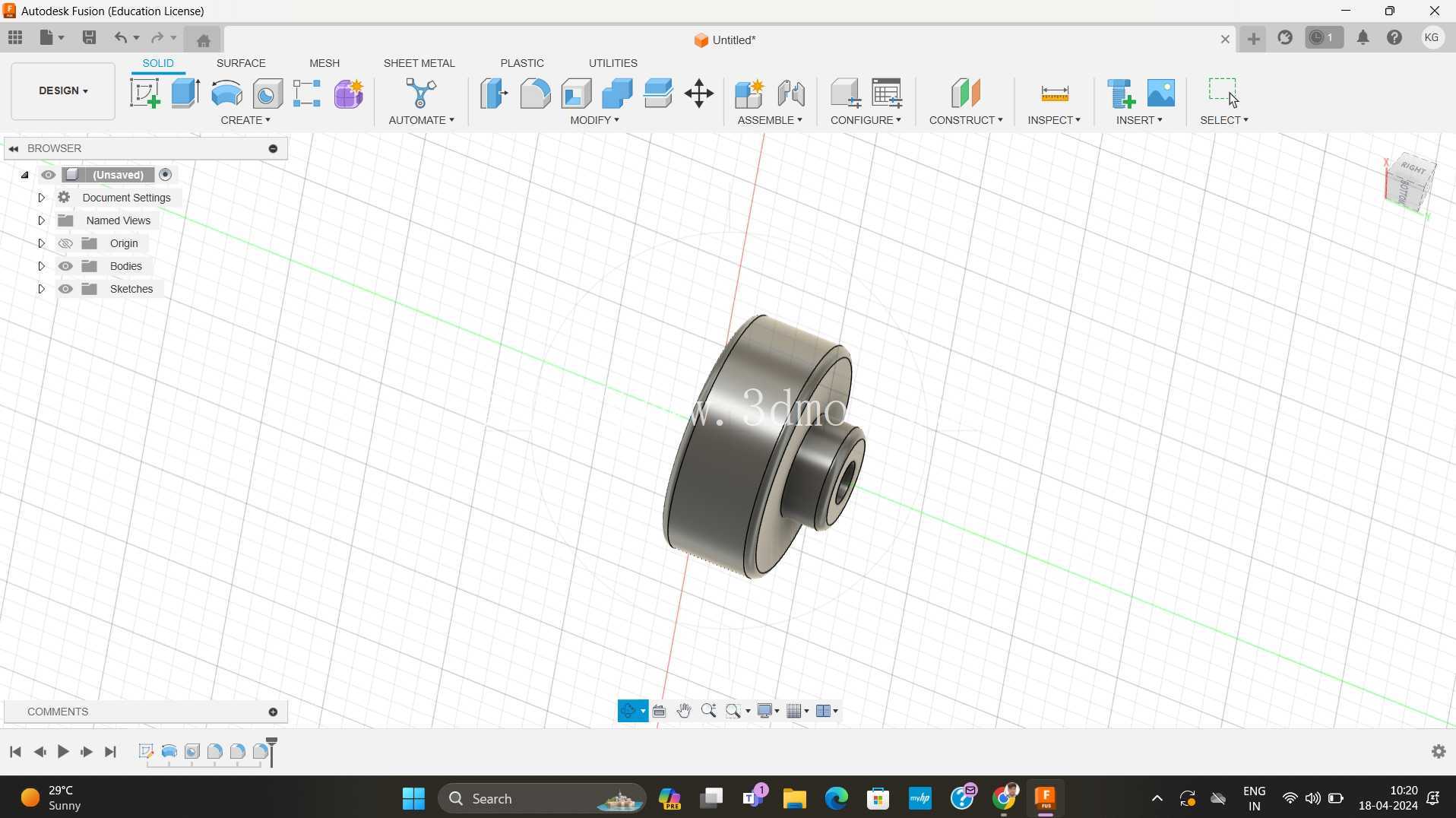

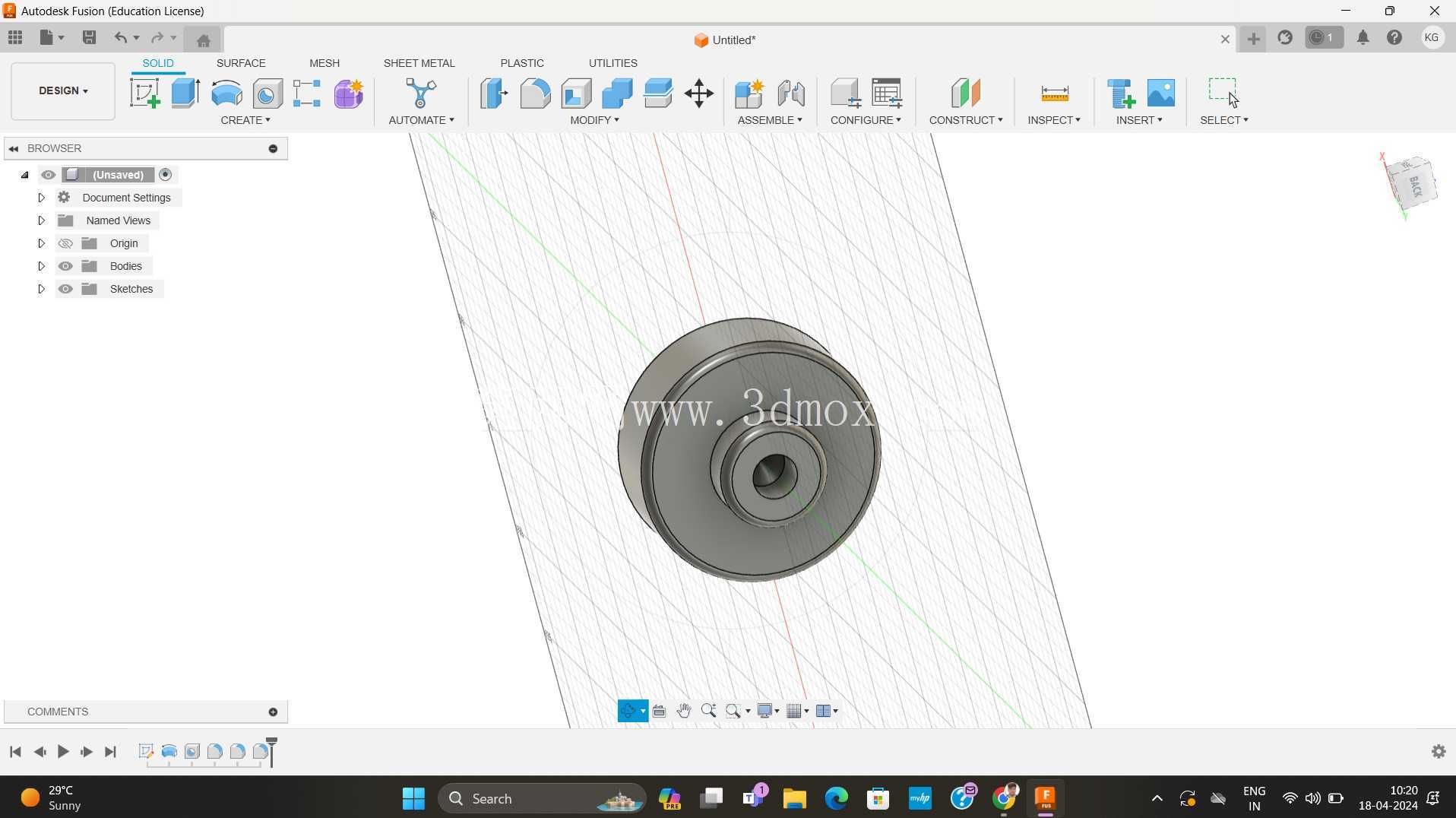

实际建模过程中，需要重点校验几个关键位置的参数：首先是动平衡校正的去重区域设计，通常会在轮缘端面预留均匀分布的去重槽，方便动平衡试验时通过去除少量材料调整不平衡量，保证飞轮在额定工作转速下的动平衡精度达到对应等级要求；其次是键槽的位置和尺寸，需要和主轴上的键槽完全匹配，键槽的边角处也要做圆角处理，避免应力集中导致键槽位置出现裂纹；另外轮毂部分的轴向长度需要满足配合面的压应力要求，保证扭矩传递过程中配合面不会出现打滑，同时不会因为轮毂过长导致主轴的支撑跨距不合理，影响轴系的刚性。很多新手设计这类飞轮时容易陷入“越重越好”的误区，实际上过大的转动惯量会导致轮机启动时间过长，启动过程中拖动电机的过载时间增加，反而会带来额外的设备损耗，合理的惯量匹配是在平抑转速波动和控制启动负载之间找到平衡点，这也是这类部件设计过程中需要反复核算的核心要点。另外飞轮的表面粗糙度也有明确要求，配合面需要达到对应的机加工精度，非配合面做常规的表面处理即可，避免高速回转时表面的凸起带来不必要的风阻损耗。在安装流程上，飞轮装配到主轴后需要先检查径向跳动和端面跳动值，确认符合设计要求后再进行锁紧，之后连同整个转子做动平衡试验，确保整体运行的平稳性。
