打包捆扎设备用多孔定位杯结构

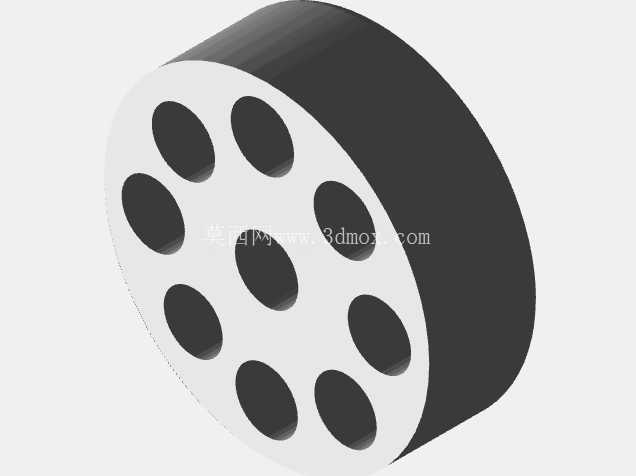

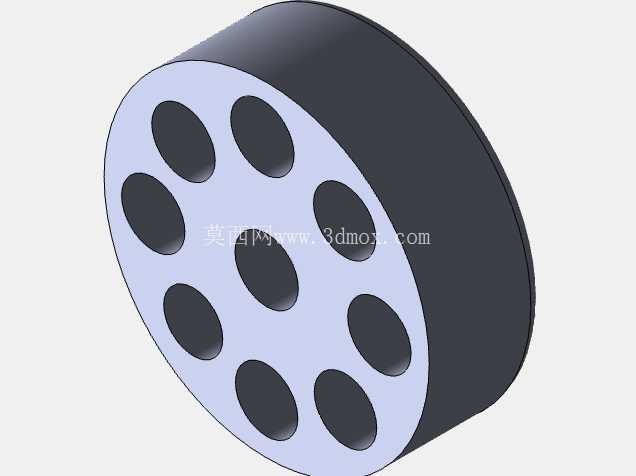

　　在工业打包捆扎生产线的张力传导工位，这类带多孔阵列的杯状结构件是张力传递路径上的核心承压定位部件，主要配套在钢带捆扎机头的张紧执行端，承担捆扎过程中钢带张力的均匀分散、定位销组的安装承载功能，避免局部应力集中导致的部件变形或钢带偏移问题。从实际产线运行的工况来看，捆扎作业时张紧轮施加的捆扎张力最高可达数kN，这类杯状部件需要同时承受轴向的压紧力与周向的剪切力，因此结构设计上采用了厚壁圆盘式的主体构型，整体为短圆柱杯型，端面均匀排布8个贯通安装孔，孔位沿端面圆周等角度分布，保证每处安装点的受力均匀性，不会出现单侧受力过载的情况。

　　设计阶段首先要匹配安装边界，杯体的外径需要与机头的安装沉槽形成间隙配合，单边配合间隙控制在0.02-0.05mm之间，既保证安装时的顺利对位，也避免运行过程中出现径向窜动；杯体的轴向高度需要匹配张紧执行机构的行程余量，预留0.3-0.5mm的压缩间隙，防止机构动作到行程极限时出现硬顶磕碰。端面的8个安装孔采用等径设计，孔径与配套的定位销采用H7/h6的过渡配合，每个孔的位置度公差控制在0.03mm以内，保证多销同步安装时不会出现卡滞，同时孔口做了0.2mm的倒角处理，既方便安装时的销件导入，也能消除孔口的应力集中点，避免长期受交变载荷时出现孔边裂纹。

　　这类部件的材质选型通常会根据捆扎设备的作业频次确定，普通轻载工况下采用45号钢调质处理即可满足强度要求，重载连续作业的产线则会选用40Cr材质做表面淬火，表面硬度达到HRC45-50，提升端面的耐磨性能，延长部件的更换周期。从装配逻辑来看，杯体的非孔端面为贴合承压面，加工时需要保证该面的平面度公差不超过0.02mm，与安装基准面完全贴合，避免出现倾斜导致的受力偏载；贯通孔的内壁粗糙度控制在Ra1.6以下，减少定位销拆装时的磨损，也能保证受力时的接触面积均匀。在实际的设备维护场景中，这类杯状部件属于易损工装件，当孔位出现磨损变形、端面出现压痕凹陷时就需要及时更换，否则会导致捆扎钢带的张紧力不足，出现打包带松脱的问题。

　　建模过程中需要重点关注孔位的阵列角度一致性，以及杯体内外壁的同轴度公差，同轴度需要控制在0.04mm以内，保证部件转动或承压时不会出现偏心载荷；杯体的外圆边缘做了R0.5的圆角过渡，避免安装时刮伤操作人员或相邻的橡胶密封件。这类结构除了应用在捆扎设备上，经过尺寸适配调整后，也可以用在自动化生产线的多工位定位转台、工装夹具的多孔安装基座上，作为多点定位的承载基体使用，核心的设计逻辑都是通过等距分布的孔位实现多点均匀受力，通过厚壁杯型结构提升整体的刚性与承压能力，相比实心圆盘结构，在保证同等强度的前提下可以有效降低部件自重，减少转动惯量，适配需要快速动作的执行工位。设计时还需要考虑部件的动平衡性能，由于孔位是完全对称排布，只要加工时保证各孔的尺寸一致性，部件自身的动平衡余量很小，不需要额外做去重处理，就能满足中低速转动工位的使用要求。在安装边界的校核上，需要确认杯体安装后，突出安装面的高度不会与周边的张紧臂、送带槽产生运动干涉，尤其是在张紧机构摆动的极限位置，要预留至少1mm的安全间隙，避免动作过程中出现部件碰撞损坏。
