Victa割草机刀片固定螺栓与塑料垫圈

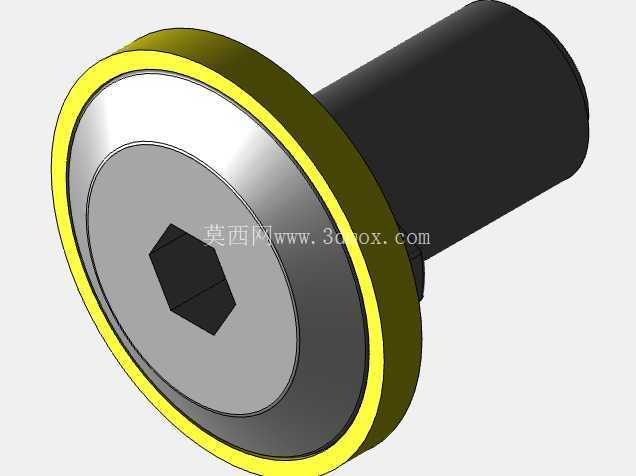

园林养护作业中，手推式割草机的刀片固定组件属于高频受力的易损关联部件，本次拆解建模的Victa割草机螺栓加塑料垫圈组合，核心作用是将旋转切割刀片锁紧在割草机主轴输出端，同时通过垫圈分散锁紧压力、避免刀片安装面与主轴端面直接硬接触磨损，还能在刀片遇到硬质障碍物产生瞬间冲击时，提供微小的缓冲余量，减少主轴螺纹受冲击变形的概率。

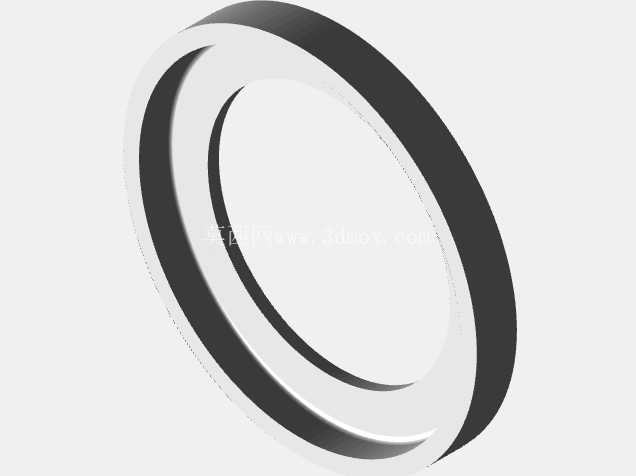

从实际装机场景来看，该组件直接暴露在割草机刀盘腔体内部，作业过程中会持续接触草屑、泥水、砂石碎粒，因此螺栓头部采用内六角沉头结构，安装后头部端面与刀片安装面齐平，不会突出形成勾挂草屑的凸起，也能避免旋转过程中突出部位击打草屑造成额外的气流紊流，影响割草后碎草的抛送路径。配套的塑料垫圈采用平垫结构，内径与螺栓光杆段采用间隙配合，安装时可快速套入，垫圈的外径覆盖刀片安装孔的周边压合区域，能将螺栓锁紧的轴向力均匀分散到刀片的安装基面上，避免局部压力过大造成刀片安装孔周边应力集中，出现开裂、变形等问题，尤其是割草机刀片在高速旋转切割杂草时，会持续受到交变的切削反作用力，垫圈的存在能让锁紧力保持稳定，减少螺栓因长期交变载荷出现松动的概率。

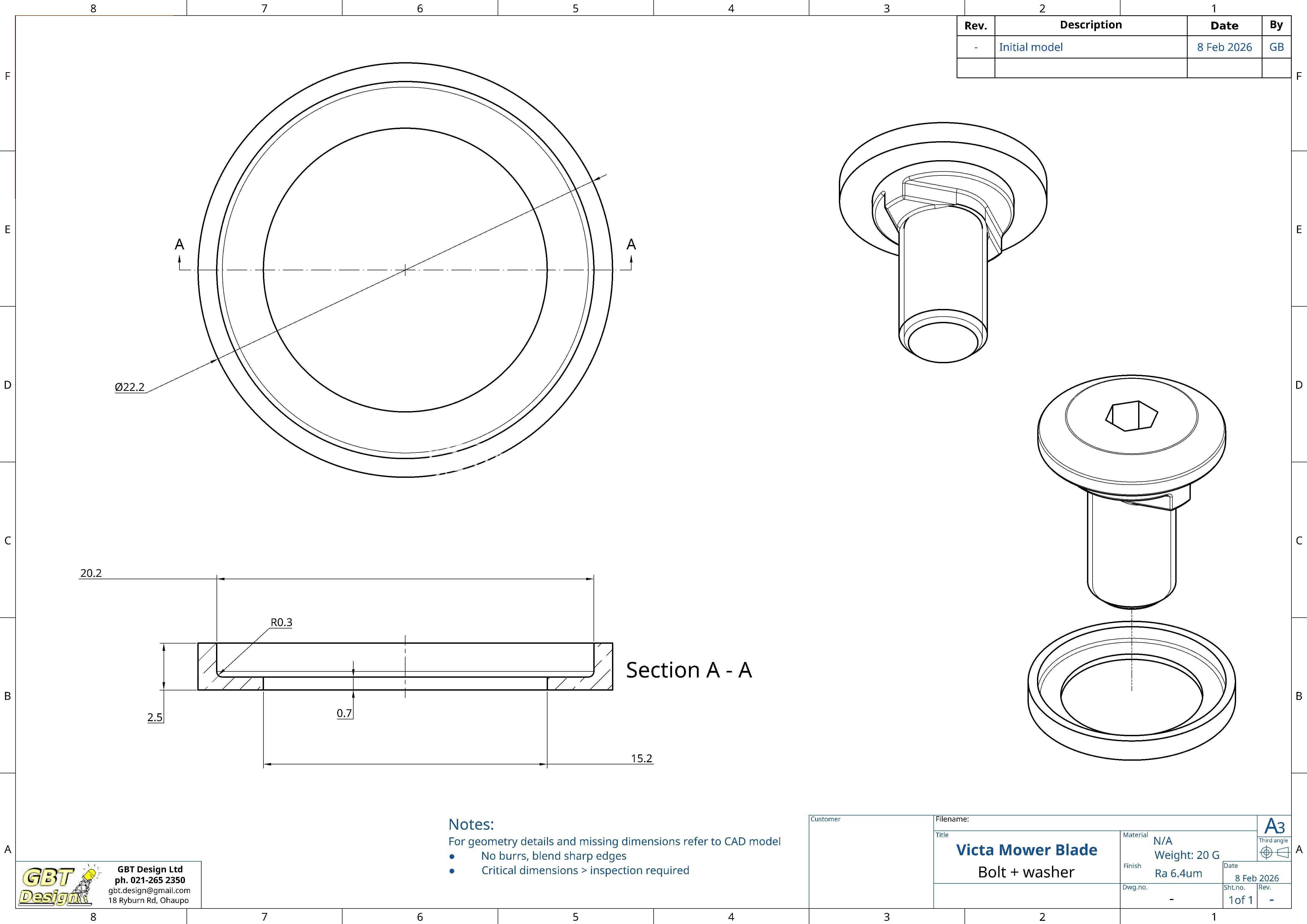

设计过程中完全参照原厂拆机部件的实测尺寸开展，螺栓的光杆段长度与垫圈厚度、刀片安装位厚度严格匹配，安装锁紧后螺纹段伸出主轴螺纹孔的长度控制在2到3个螺距，既保证足够的螺纹啮合强度，又不会因为伸出过长干涉刀盘内部的其他结构。螺栓头部的内六角槽尺寸采用标准内六角规格，用户日常维护时可以用通用内六角扳手完成拆装，不需要专用工具，降低后期维护的工具成本。垫圈的厚度经过实测匹配，既保证足够的承压强度，又不会因为厚度过大造成螺栓锁紧行程不足，垫圈的两个端面都做了平面度控制，安装后不会出现偏斜，保证压合面的受力均匀。

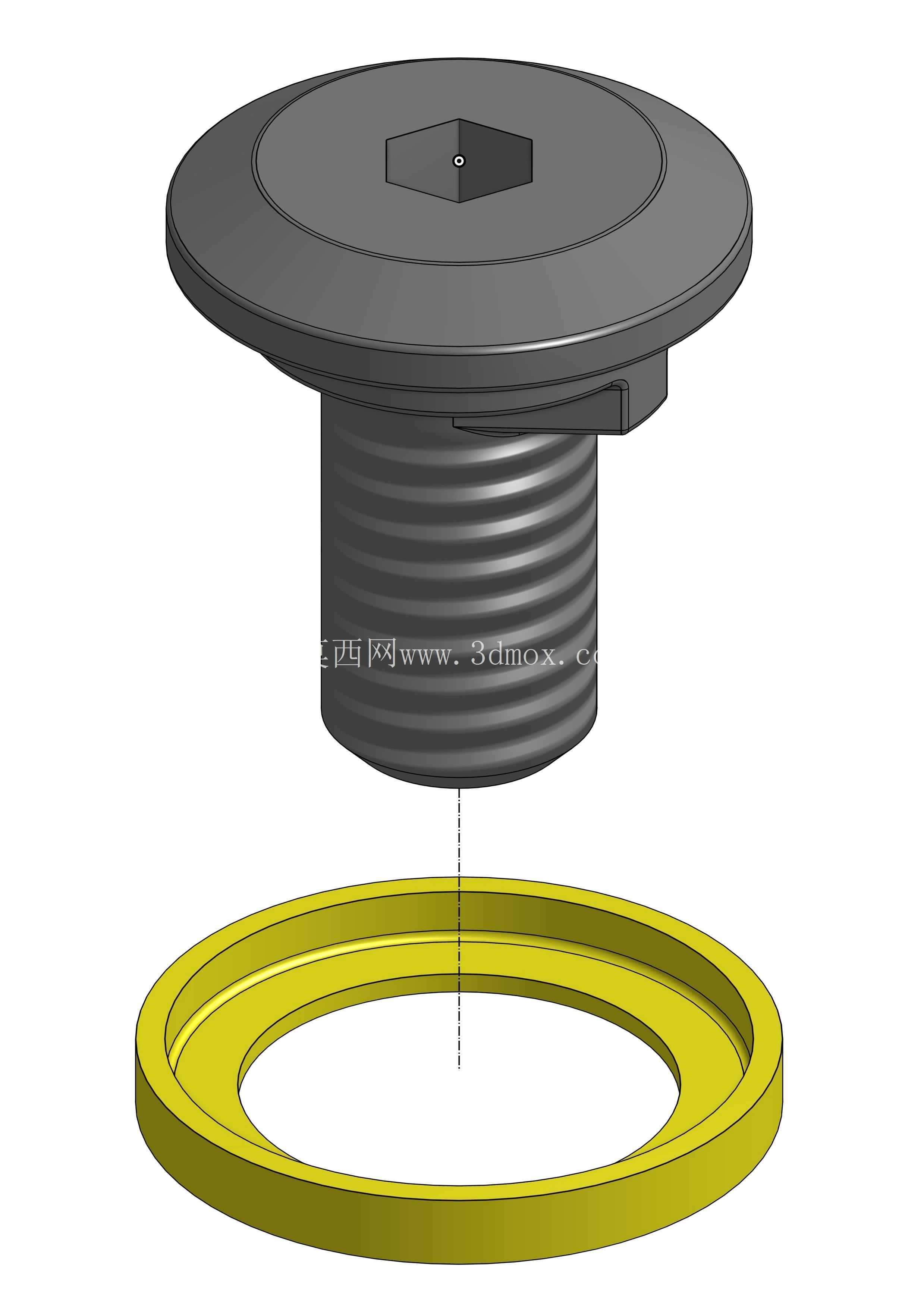

从安装边界来看，螺栓的头部直径与刀片上的沉头孔尺寸完全适配，安装后头部沉入沉头孔内，不会高出刀片平面，避免旋转过程中头部与刀盘上的挡草结构发生刮擦。垫圈的外径小于刀片安装位的凸台直径，不会超出凸台边界造成压合悬空，内径比螺栓光杆直径大0.2mm左右，安装时可以有微小的调整余量，抵消刀片安装孔与主轴的微小同轴度误差，方便现场快速对位安装。螺栓的螺纹规格与割草机主轴端部的内螺纹完全匹配，螺纹精度采用通用紧固件的中等精度，既保证足够的锁紧力，又不会因为精度过高造成拆装卡顿，尤其是户外作业后螺纹部位沾附草屑泥污时，依然可以顺利拆装。

在实际使用场景中，塑料垫圈相比金属垫圈的优势在于不会与螺栓、刀片安装面产生金属咬合，长期使用后拆卸不会出现锈死粘连的情况，尤其是在潮湿的草坪作业环境下，塑料材质的耐锈蚀特性可以大幅降低后期维护的难度，同时塑料材质的阻尼特性可以吸收一部分刀片旋转时产生的微小振动，减少螺栓松动的概率。螺栓本身采用金属材质，满足轴向锁紧的强度要求，头部的法兰面与垫圈接触的部位做了光滑处理，锁紧时不会刮伤垫圈表面，保证垫圈的使用寿命。

建模过程中对各个配合面的尺寸公差做了匹配设置，螺栓光杆与垫圈的配合、螺栓头部与刀片沉头孔的配合、垫圈与刀片安装面的贴合都符合实际装机的配合要求，所有倒角、圆角细节都参照实物还原，比如螺栓头部的导入倒角、垫圈内外径的去毛刺倒角，这些细节虽然不影响核心功能，但在实际安装时可以起到导向作用，避免安装过程中刮伤配合部件，也能减少应力集中点，提升部件的抗疲劳强度。
