赛车2压铸模具型腔结构设计

这套压铸成型结构针对小型赛车配套金属零件开发，核心服务于业余竞速赛车改装、青少年科教模型赛车量产的零部件供应场景，适配锌合金、铝合金等低熔点有色合金的高压压铸成型工艺，可直接安装在对应吨位的卧式冷室压铸机上完成批量生产作业。从实际生产适配角度看，整套模腔采用一模两件的对称排布设计，两个成型工位沿模架中心轴对称分布，这种排布方式能让压铸过程中金属液的充型流道长度保持一致，避免两侧零件因填充速度差产生冷隔、缺料等成型缺陷，同时平衡锁模过程中模腔承受的反压力，减少长期生产过程中模架的偏载磨损，延长模具整体使用寿命。

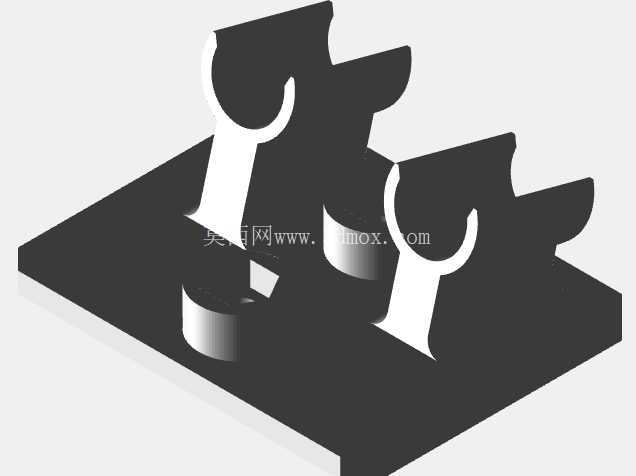

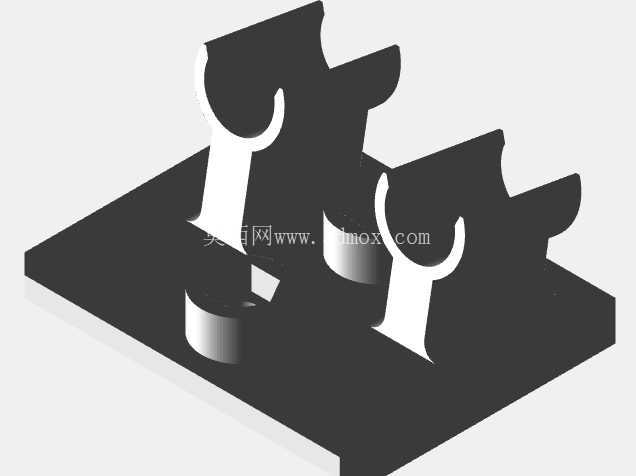

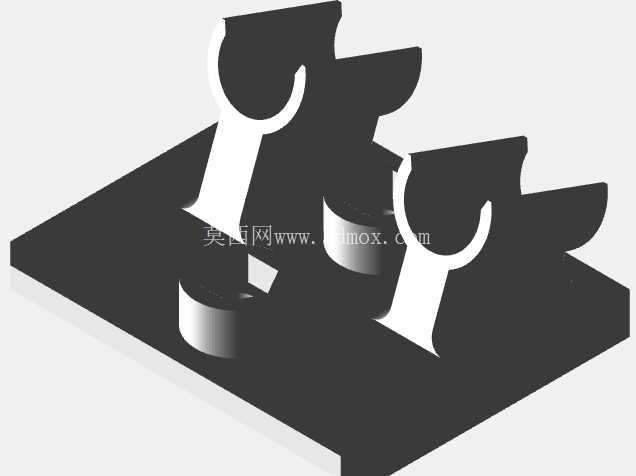

在功能结构设计上，每个成型工位对应赛车的支撑连接类零件，型腔轮廓完全复刻零件的异形曲面结构，包含半圆弧状的卡接位、柱状支撑脚以及底部的定位凸台，成型后的零件无需大量后加工即可直接完成装配，卡接位的圆弧尺寸与赛车车架的安装杆径完全匹配，装配时可直接卡入对应位置，配合侧面的紧固点完成固定，支撑脚的高度差经过反复校核，能保证零件安装后与赛车底盘保持平行，避免行驶过程中出现干涉、卡滞等问题。浇注系统采用侧浇口进料设计，浇口位置设置在零件非外观面的支撑脚侧方，既可以让金属液顺着型腔壁平稳填充，减少卷气产生的气孔缺陷，也方便后续去除浇口余料，不会在零件外观面留下明显的加工痕迹。

设计过程中优先考虑了生产环节的操作便利性，模架底部设置了统一规格的定位槽，可快速与压铸机的工作台定位孔对齐，安装时无需反复调整位置即可完成锁模固定，减少换模调试的辅助时间。型腔周边预留了排气槽的安装位置，排气槽深度控制在0.08-0.12mm之间，既能保证充型过程中型腔内的空气顺利排出，又不会让金属液渗入槽内产生飞边，降低后续去毛刺的工作量。顶出机构采用多点顶出布局，顶杆位置对应零件的支撑筋、凸台等结构强度较高的位置，顶出过程中受力均匀，不会让零件出现顶白、变形等问题，开模后零件可自动脱落，配合压铸机的取件机械手可实现全自动化生产，单班产能可稳定维持在较高水平。

从安装边界尺寸来看，整套模具的外形尺寸适配280吨级卧式冷室压铸机的拉杆间距，模架厚度符合设备的最小、最大模厚要求，无需额外加装垫板即可完成安装。冷却水道围绕型腔轮廓均匀排布，水道距离型腔表面的距离保持在15-20mm之间，可保证成型过程中型腔各区域温度均匀，让零件冷却收缩率保持一致，稳定控制零件的尺寸精度在IT7级范围内，满足赛车零件装配的公差要求。针对压铸过程中容易出现的粘模问题，型腔表面在精加工后做了氮化处理，表面硬度达到HRC55以上，既可以提升模具的耐磨性能，也能减少合金液与型腔表面的粘附，降低脱模阻力，生产过程中只需定期喷涂常规脱模剂即可顺利完成脱模作业，无需额外做特殊表面处理。

在实际量产适配性上，这套结构还预留了修改调整的余量，如果后续需要调整零件的局部尺寸，只需更换对应的型腔镶块即可，无需重新制作整套模架，能快速响应产品迭代的改模需求，减少模具改造成本与周期。两个成型工位之间的流道设置了渣包结构，可收集充型过程中前端的冷金属与气体，避免杂质进入零件型腔内部，有效提升零件的内部致密性，让成型后的零件具备足够的结构强度，能够承受赛车行驶过程中产生的振动与冲击载荷，不会出现断裂、变形等失效问题。
