皮特e30车载集成控制电路板结构设计

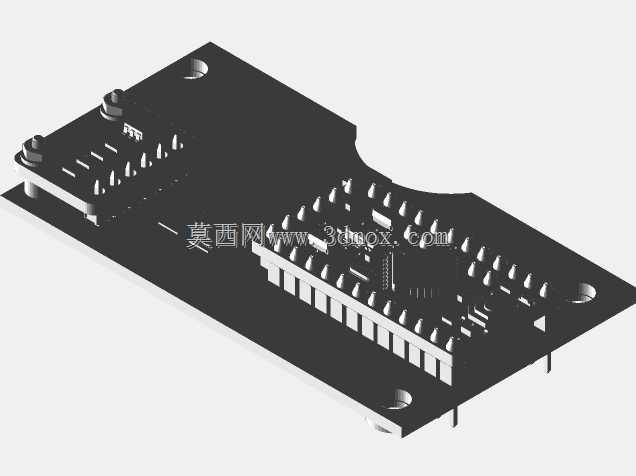

该结构件面向车载电控单元的集成安装需求，主体为一块异形PCB承载板，板上布置多组排针接插件、芯片座与固定孔位，用于实现车辆局部信号转接与功率分配。从实际装车场景看，这类控制板常嵌入仪表台后方、车门控制盒或座椅下方的狭小腔体内，既要承接线束端的插拔连接，也要为表面贴装及插装元器件提供稳定支撑，因此板体轮廓并非规则矩形，而是在一侧预留弧形避让边界，以贴合车内塑料护板或金属支架的安装空间。

板上元件布局遵循信号流向与装配便利性原则：两组高密度排针分别布置在板体长边两侧，便于与上游主控线束和下游执行器线束对接；中间区域布置核心芯片及周边阻容元件，缩短高频信号走线长度；板角设置带金属衬套的安装孔，可通过螺丝将整板固定在设备基座上，避免车辆振动导致接插件松脱。排针旁预留的丝印标识可在装配与检修时快速确认针脚定义，减少错插风险。

从安装边界看，板体厚度与常规FR-4板材一致，四角安装孔的孔位间距决定了其适配的支架规格；异形缺口处需与周边壳体保持安全间隙，防止装配时干涉。元件高度方向上，排针与芯片座的突出尺寸需纳入整体堆叠计算，确保合上外壳后顶部留有足够安全距离，避免压损元件。接插件的插拔力、焊盘强度以及板体抗弯能力，都是结构设计中需要反复校核的要点。

建模过程中需完整还原板体轮廓、安装孔、排针阵列、芯片座及细小定位特征，这些细节直接影响后续外壳设计、线束走向模拟与装配干涉检查。对于结构工程师而言，该模型不仅是电子元件的简单堆叠，更要体现车载环境下对空间利用、连接可靠性和维修可达性的综合考量。通过三维模型可提前验证板体与支架、外壳、线束之间的位置关系，优化接插件朝向与安装顺序，降低样机阶段反复改板的概率。
