在消费电子、工业测试治具、小型化互联设备的结构设计环节里,这类弹簧加载式接触探针是解决小空间、高频次插拔、盲装对位电连接需求的核心零部件,很多工程师在做磁吸充电结构、测试工装顶针、板对板盲插互联方案时,都会优先选用这类成熟的触点结构,省去从零设计弹性接触结构的验证成本。
从实际使用场景来看,这类探针最常出现在三类工况里:第一类是消费类电子的磁吸充电接口,比如智能穿戴、便携数码设备的磁吸充电线端和设备端,依靠探针的弹性伸缩抵消磁吸对位的微小偏差,避免硬接触导致的外壳磨损或者触点刮花;第二类是生产线的功能测试治具,PCB板测试、成品功能检具里用这类探针做测试点的临时电连接,几千次甚至上万次的压缩循环后依然能保持稳定的接触电阻,不需要频繁更换测试触点;第三类是小型化设备的扩展坞连接结构,比如模块化便携设备的主机与扩展模块之间,不需要设计复杂的插拔卡扣,依靠探针的弹性补偿装配公差,实现盲装即通的电连接。
这款探针的功能设计完全围绕稳定电传输的核心需求展开,外壳采用黄铜基材做镀金处理,一方面是利用黄铜的易切削特性加工出高精度的薄壁套筒结构,保证内部弹簧的活动间隙均匀,不会出现伸缩卡滞的问题,另一方面镀金层可以有效降低接触电阻,同时避免长期使用后触点氧化导致的接触不良,哪怕是在温湿度有波动的工业环境里,也能保持稳定的导电性能。内部采用不锈钢弹簧作为弹性加载部件,不锈钢材质的抗疲劳性能远优于普通碳钢弹簧,在额定压缩行程内反复伸缩,不会出现弹力衰减、弹簧断裂的问题,能长期提供稳定的正向接触压力,保证探针两端和对接触点之间始终有足够的接触力,不会因为设备振动、轻微位移出现瞬断的情况。

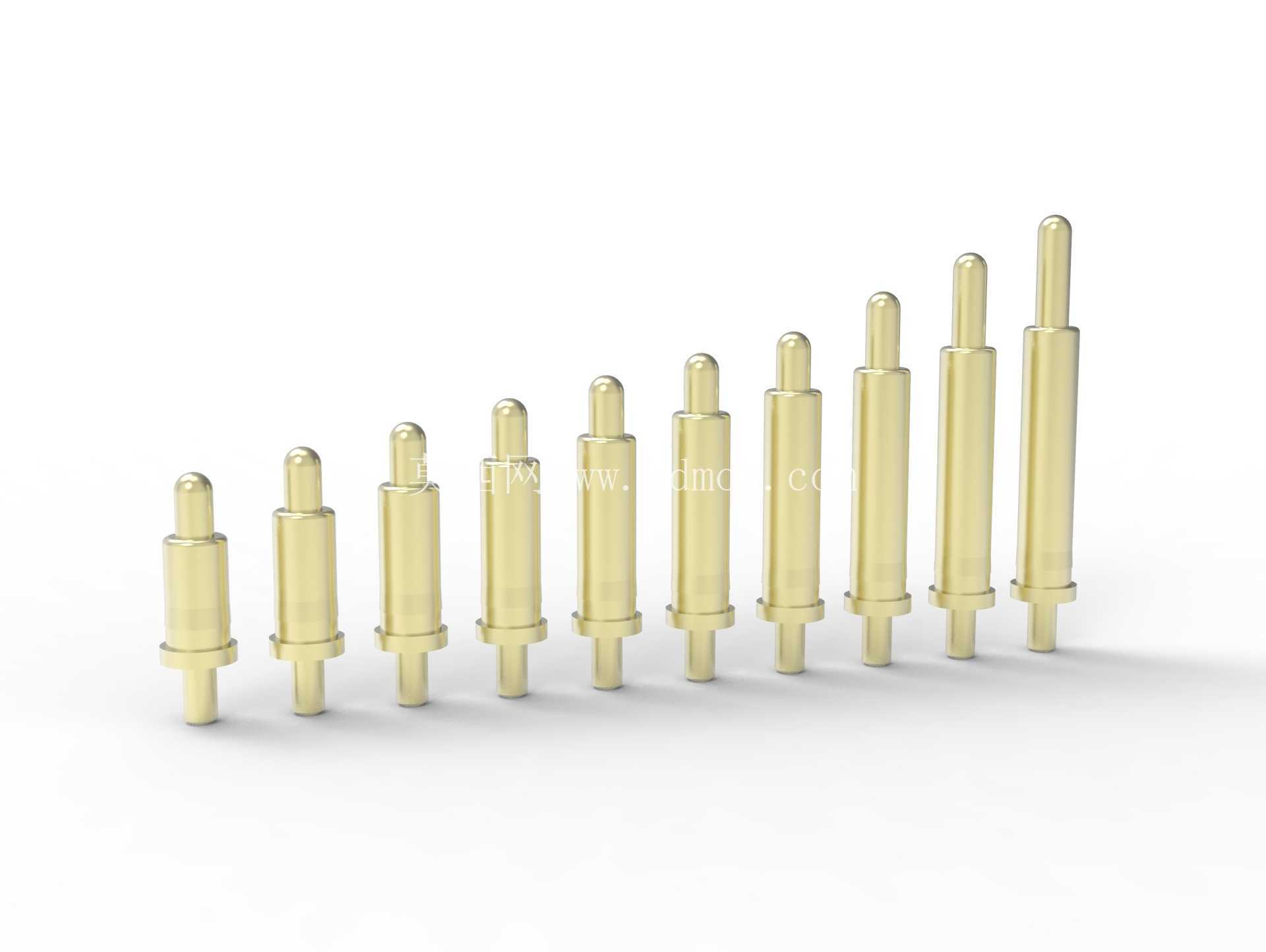

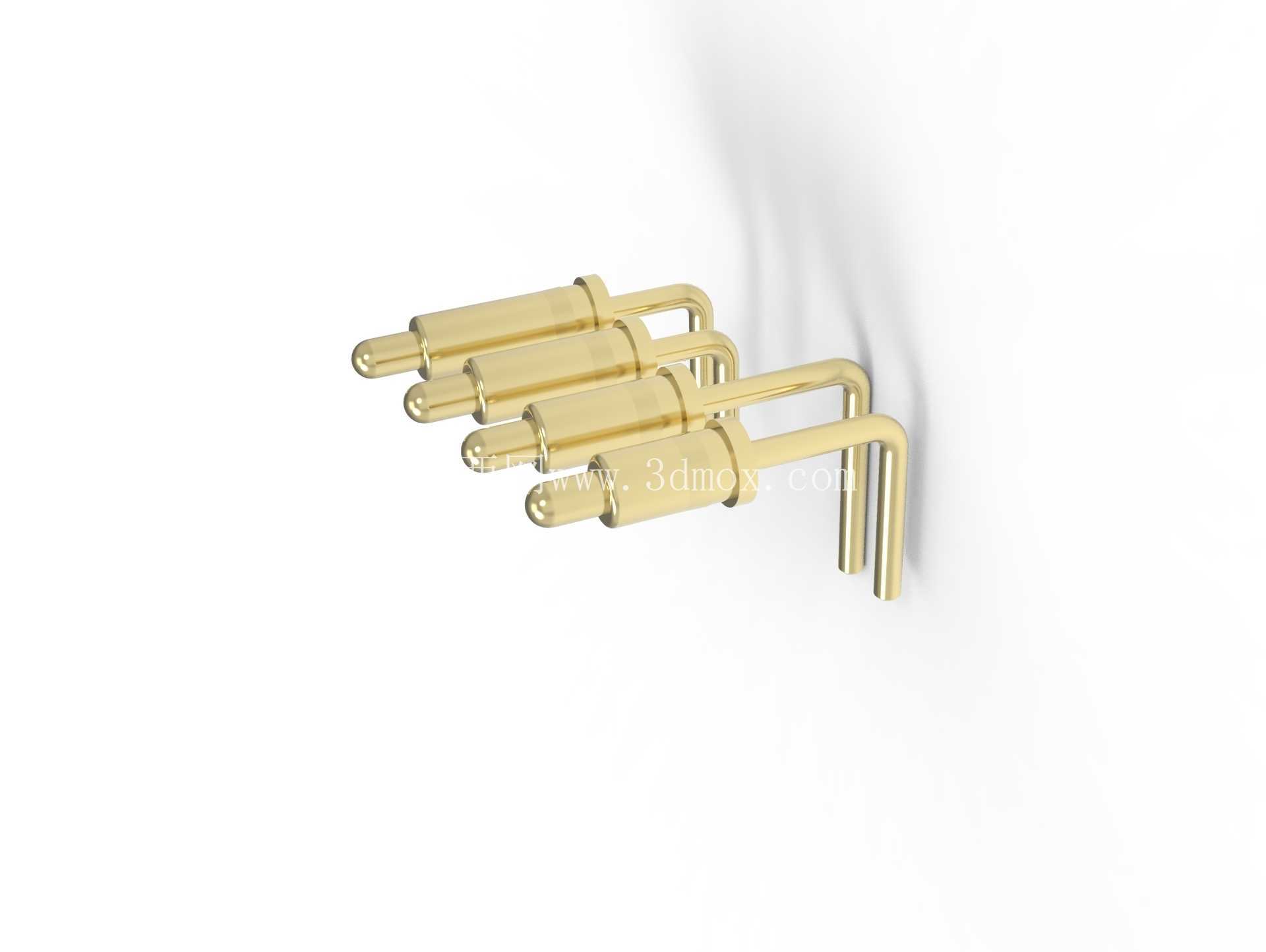

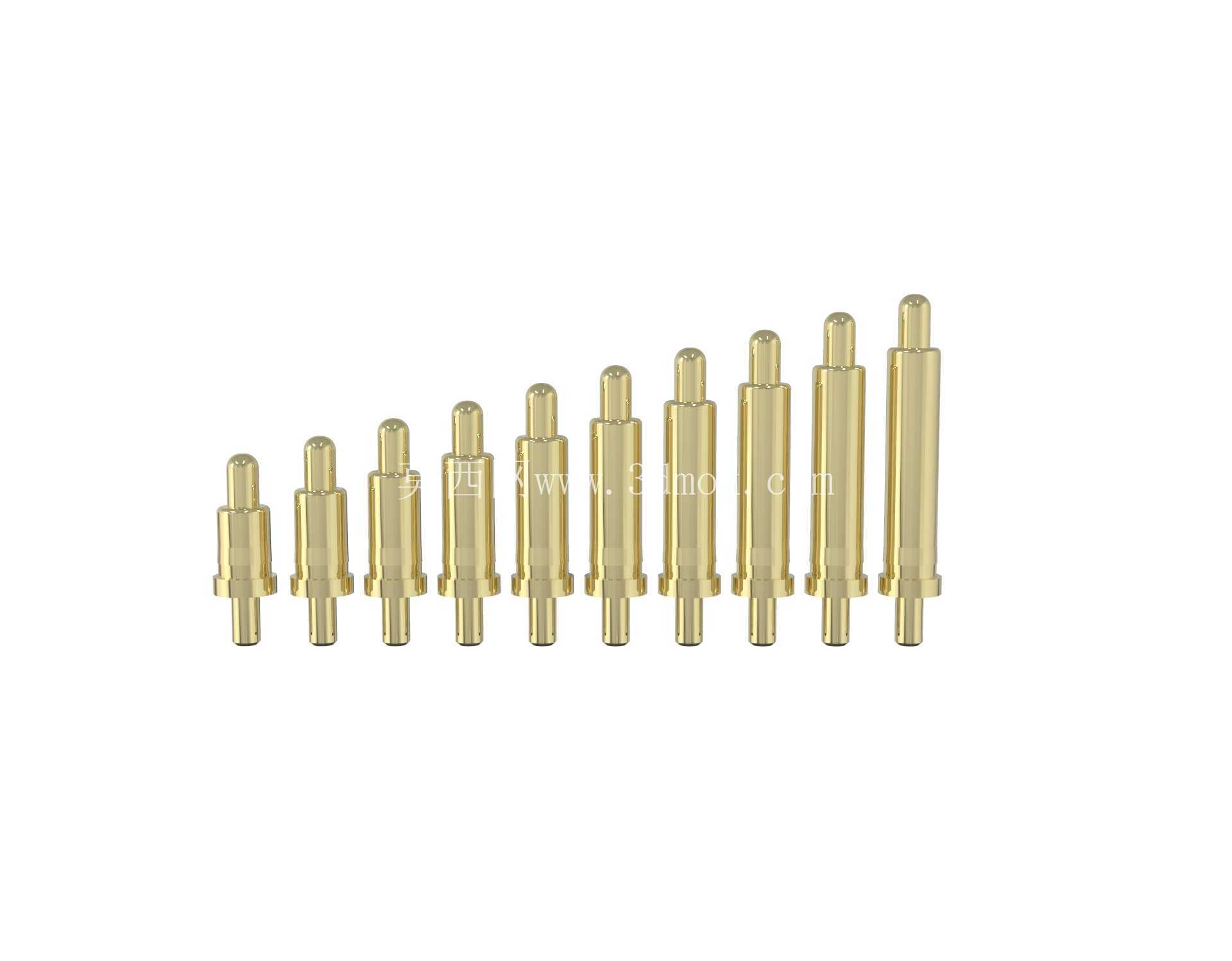

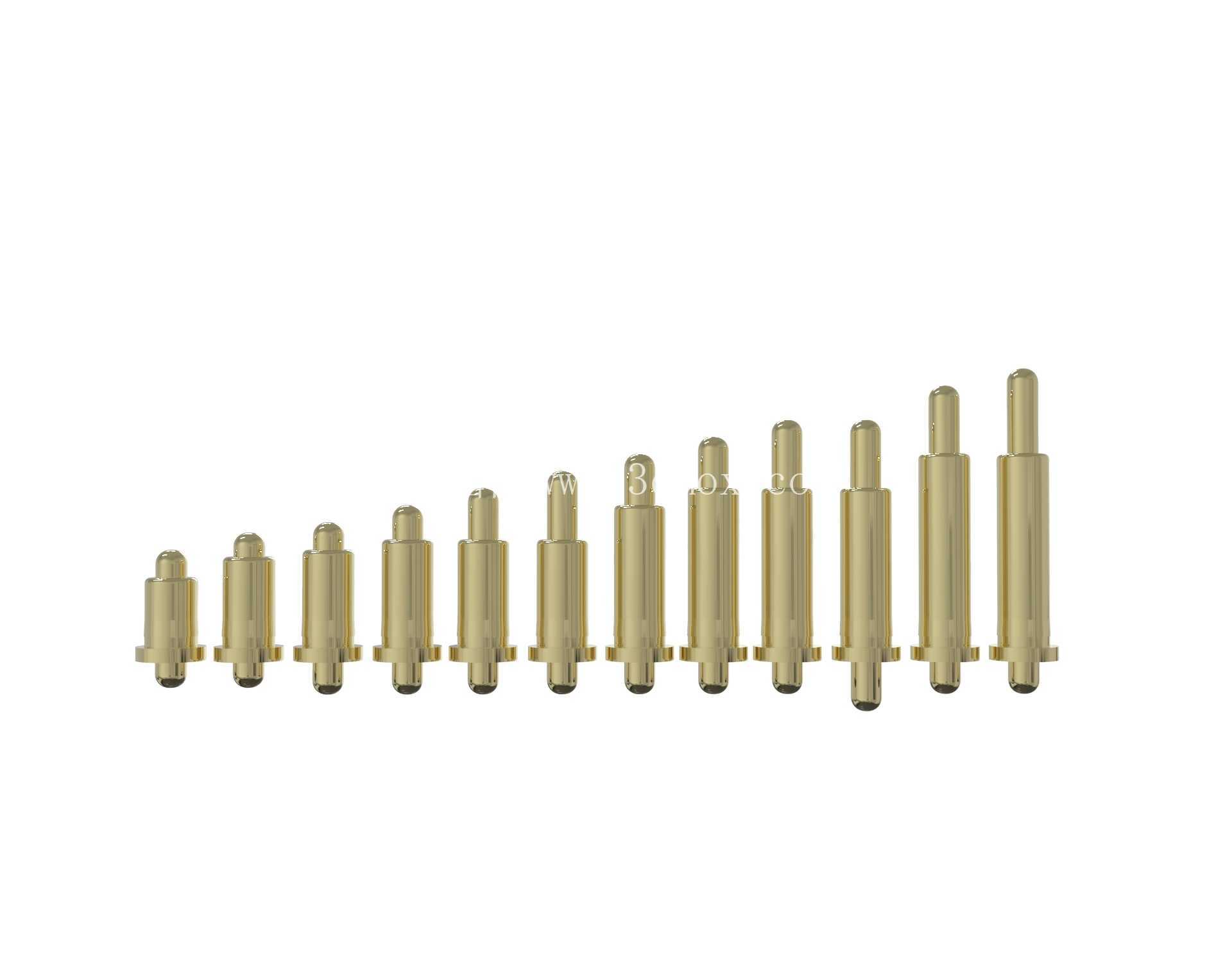

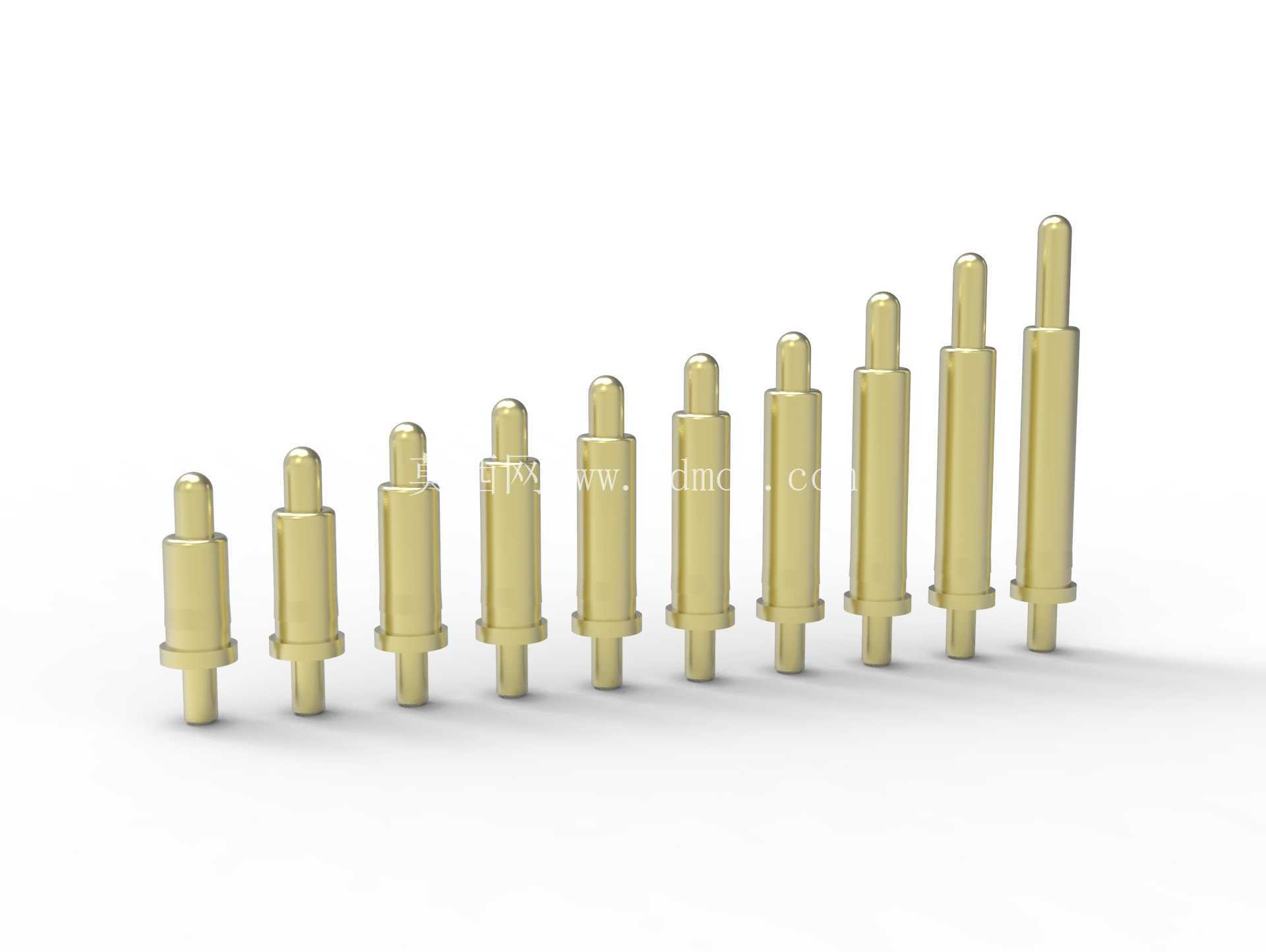

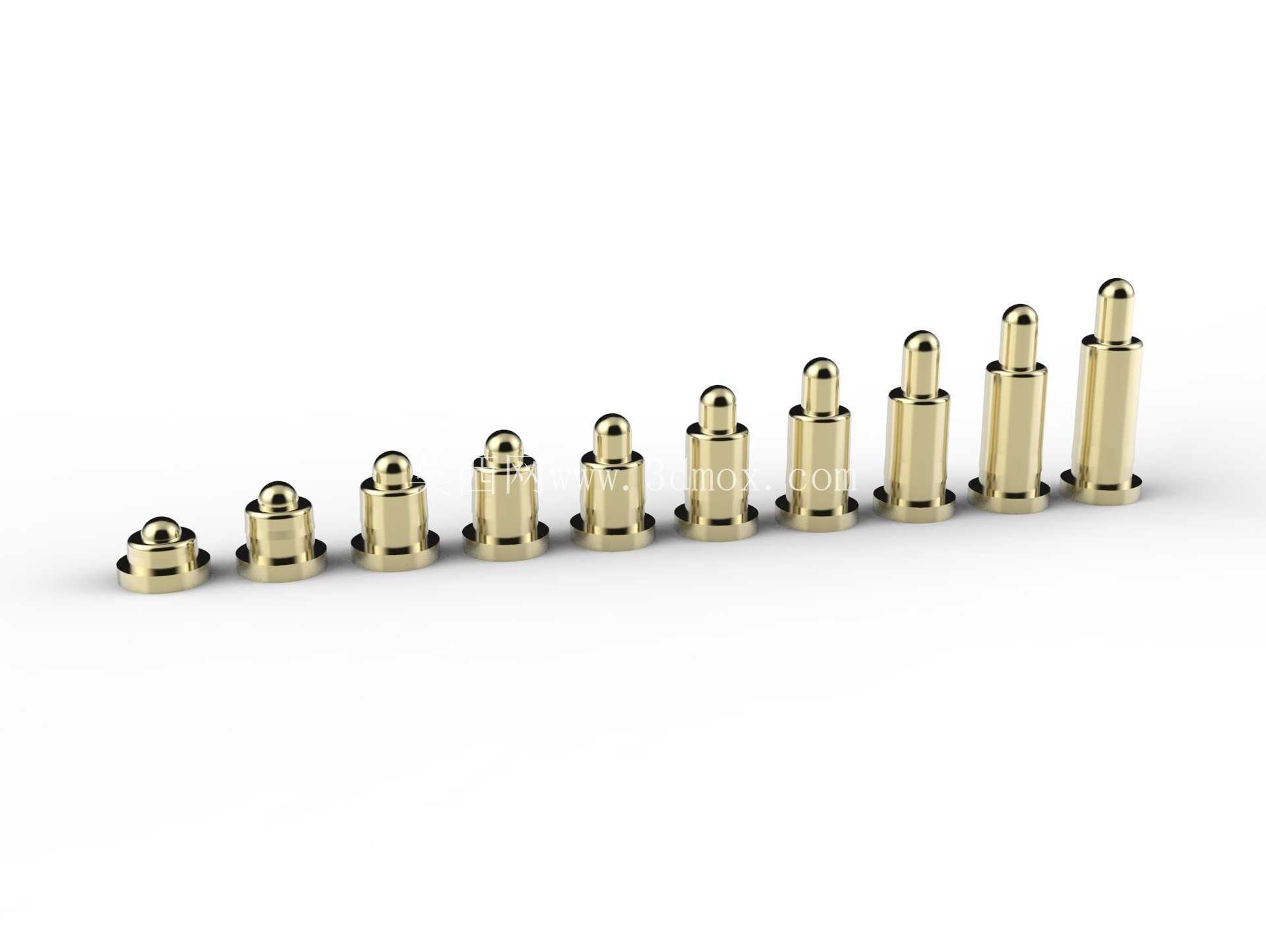

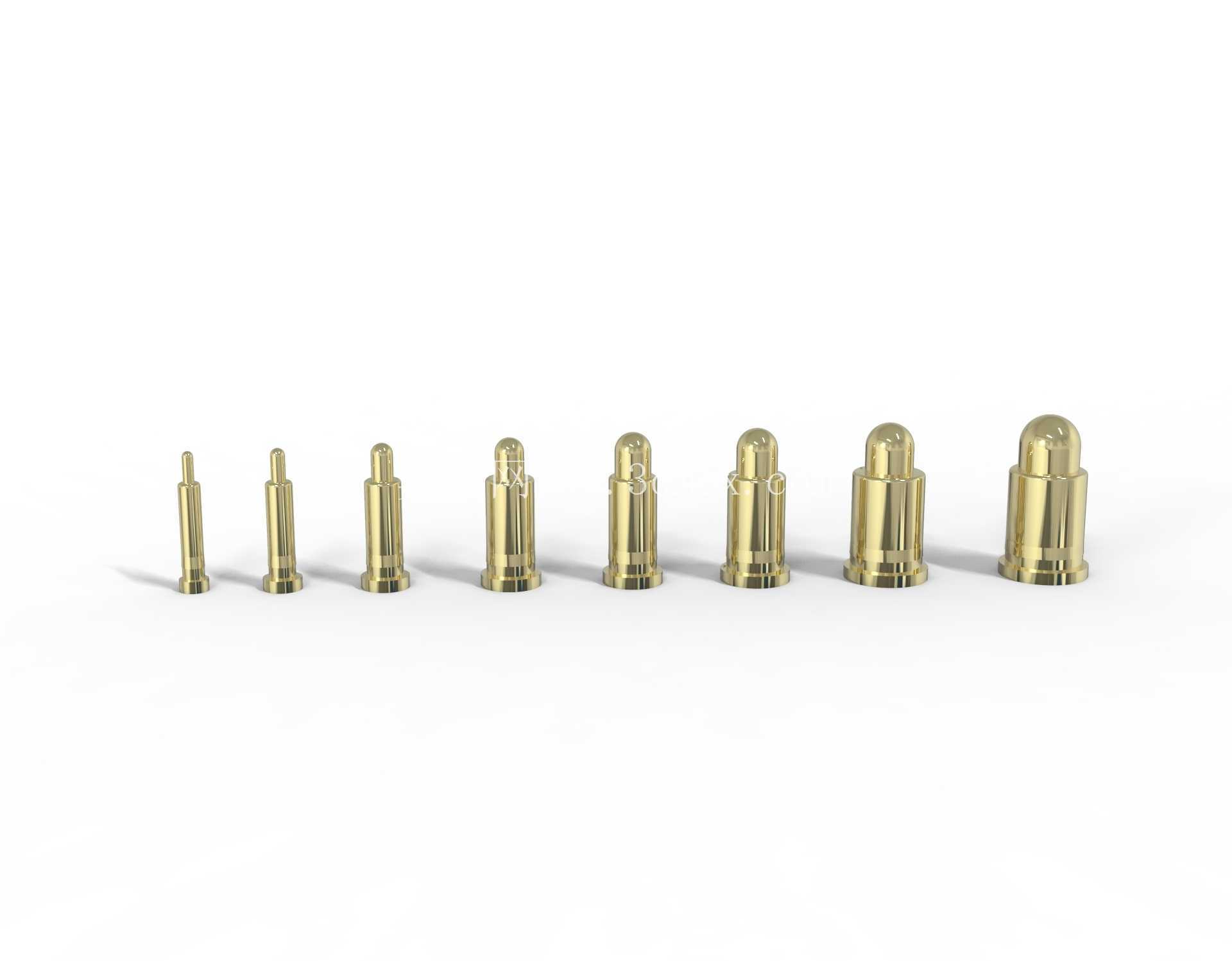

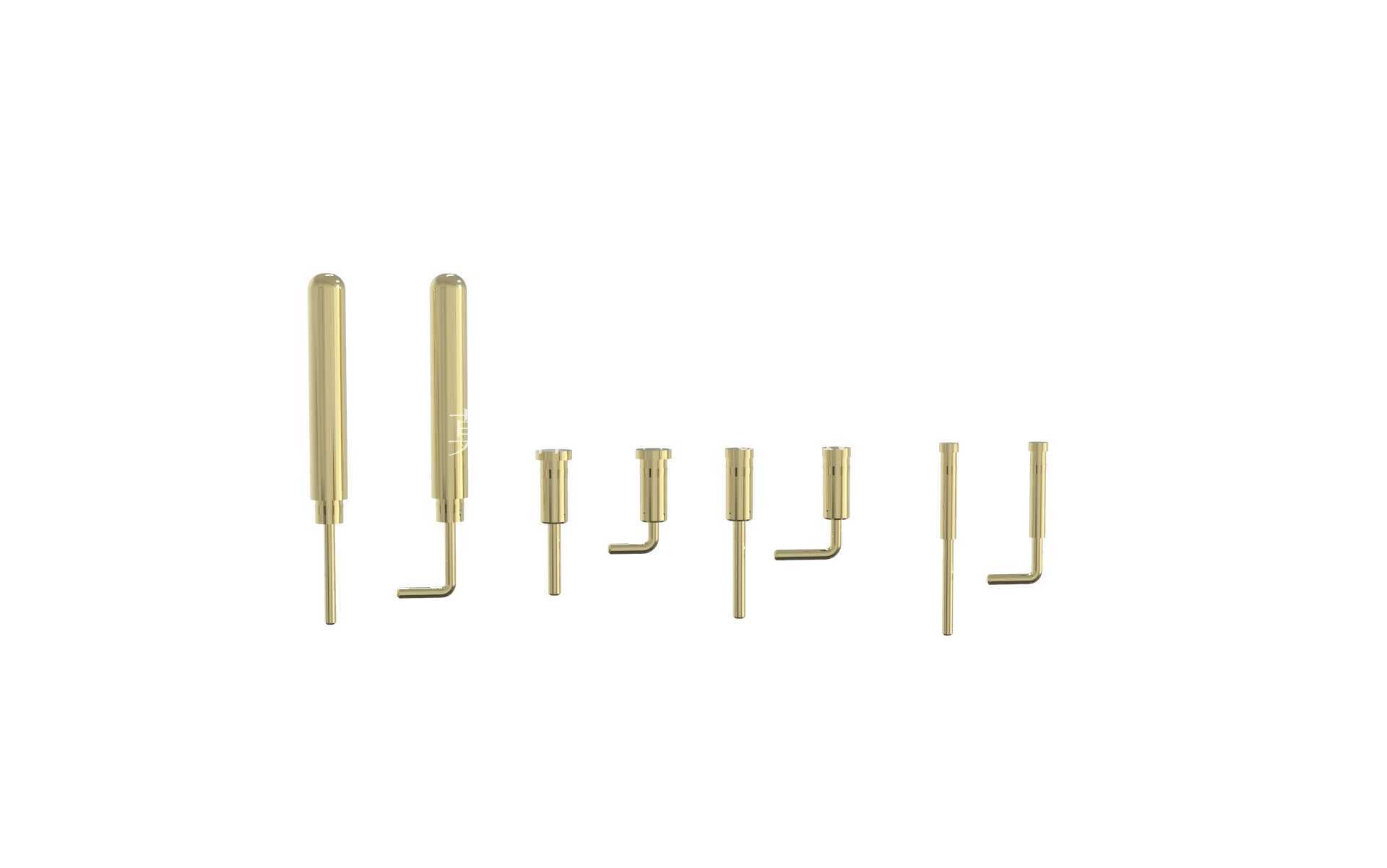

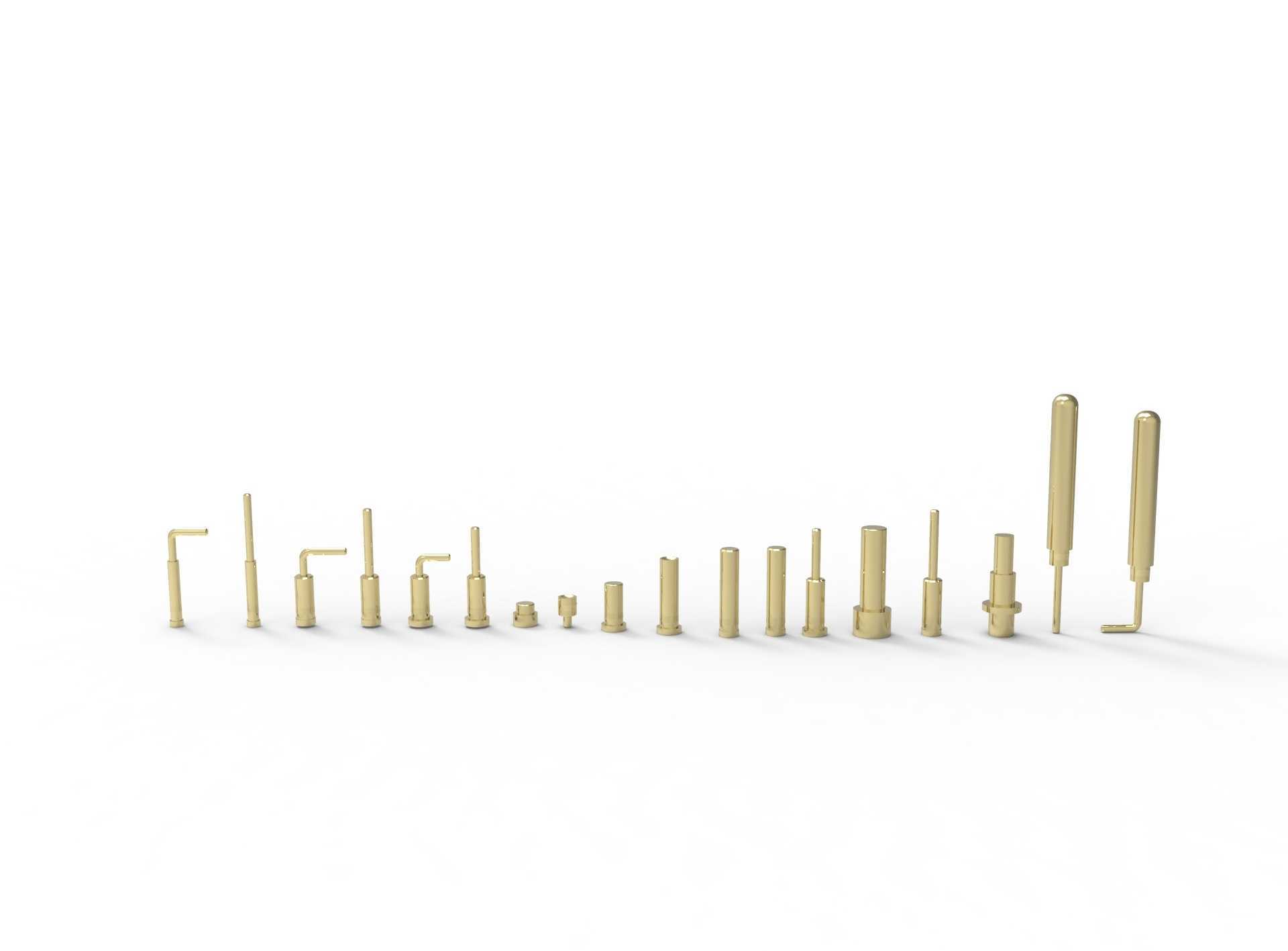

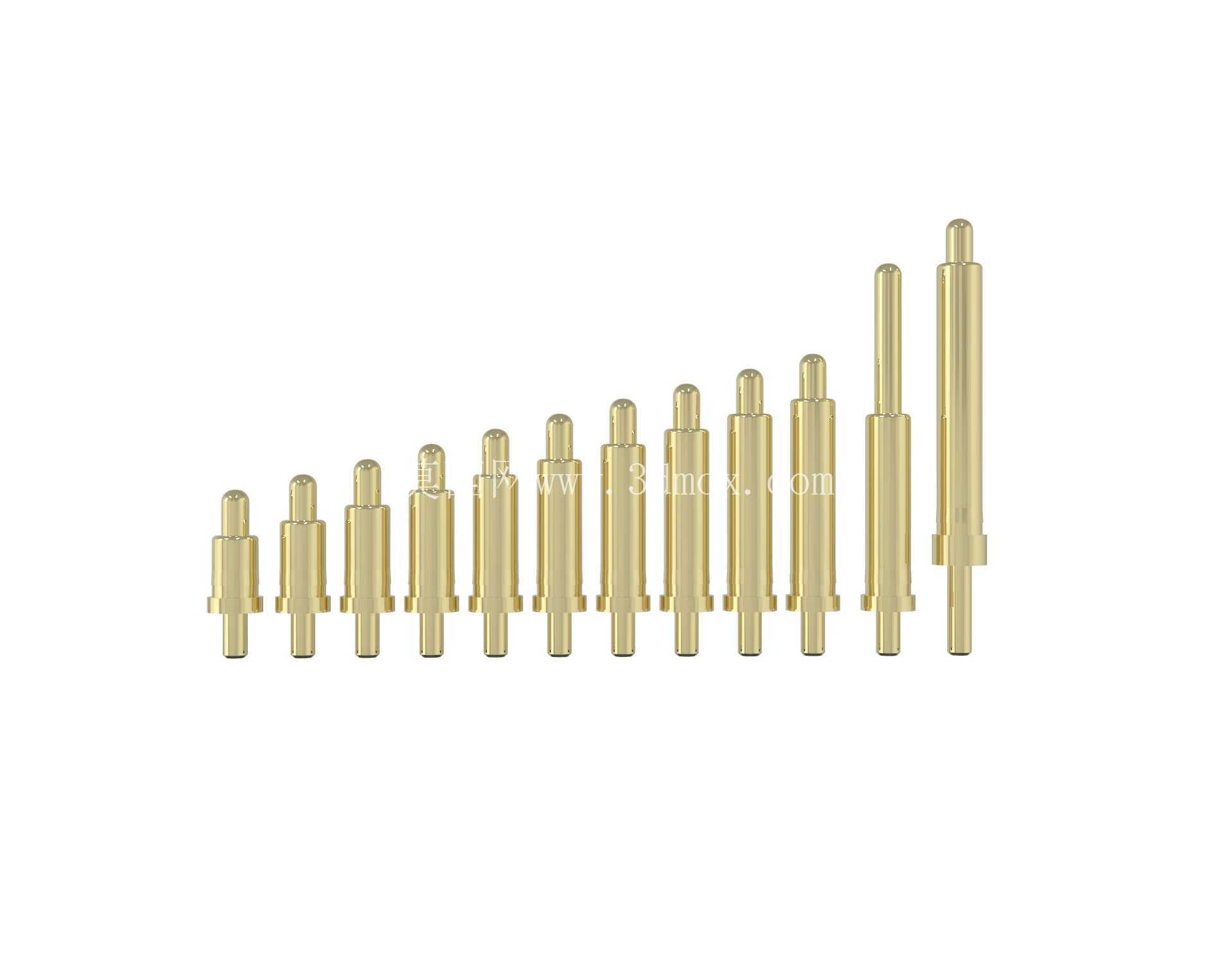

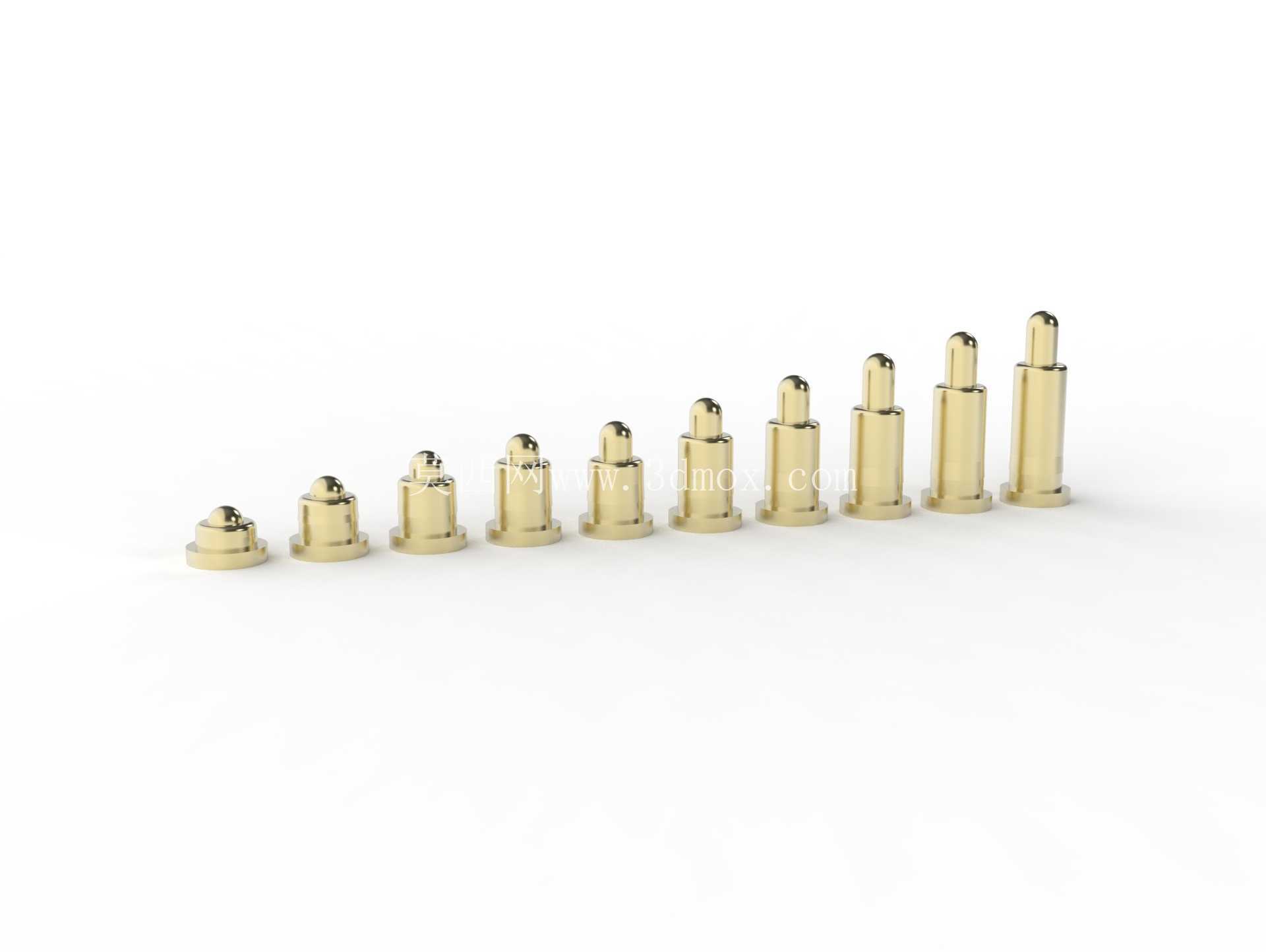

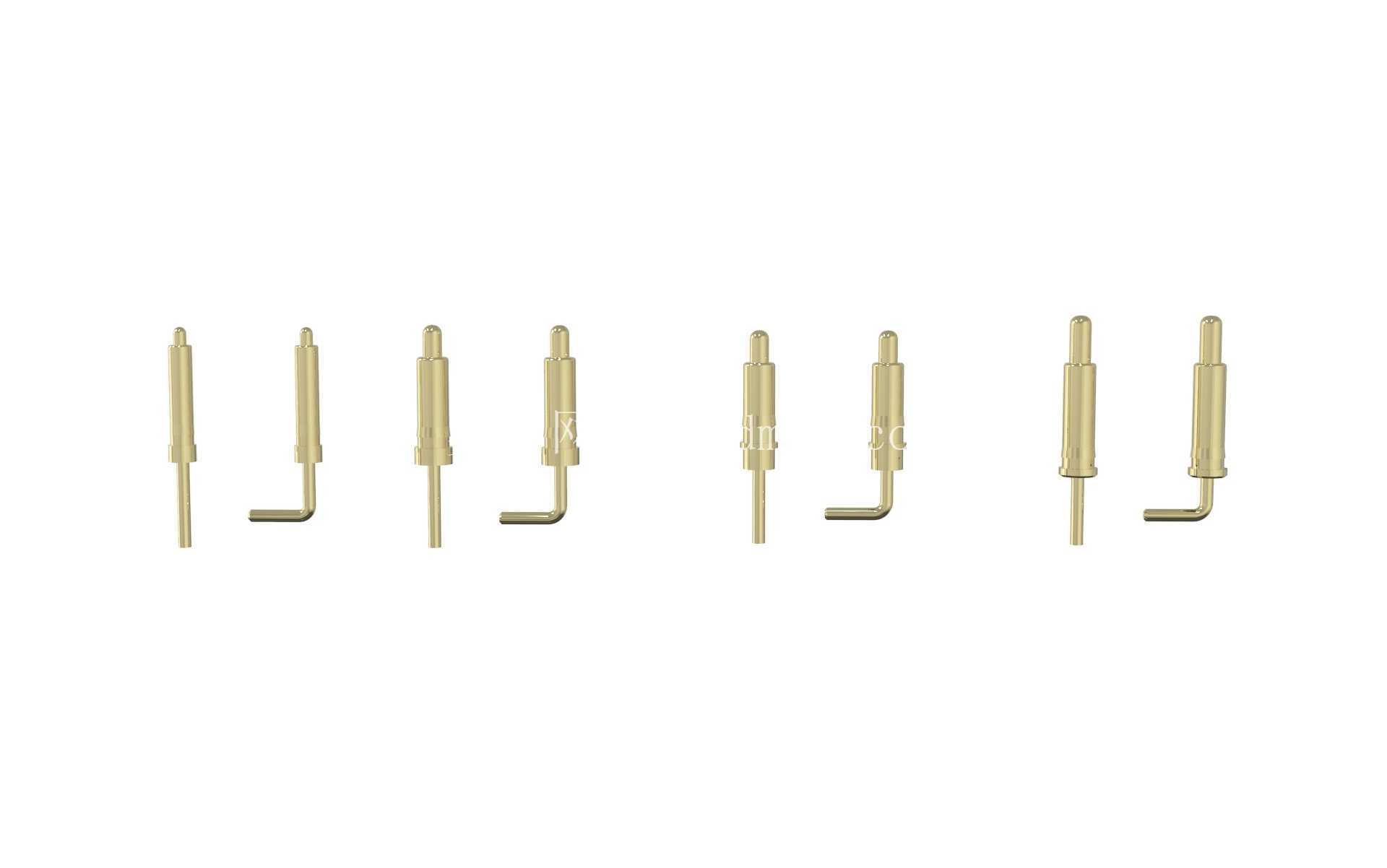

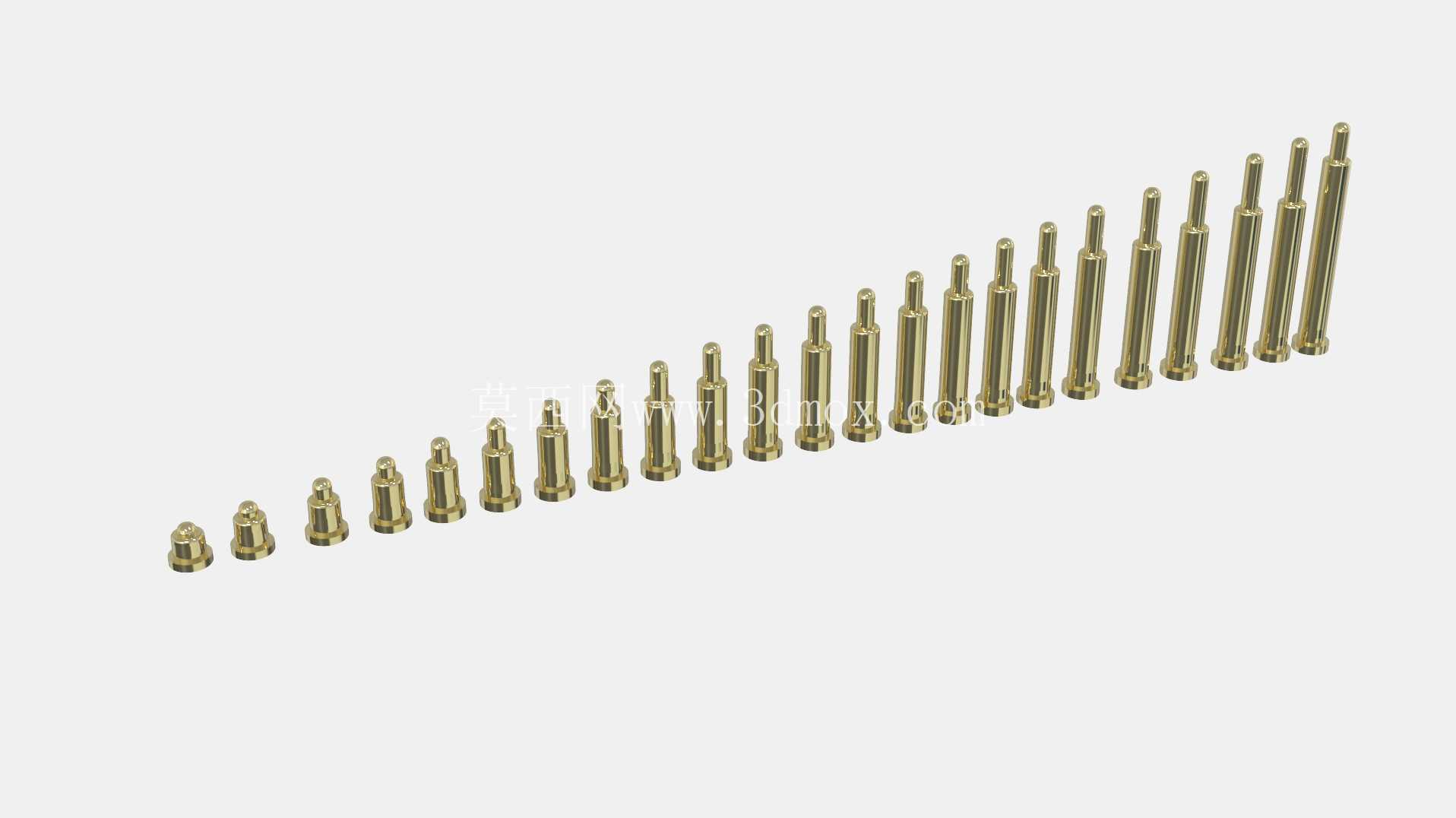

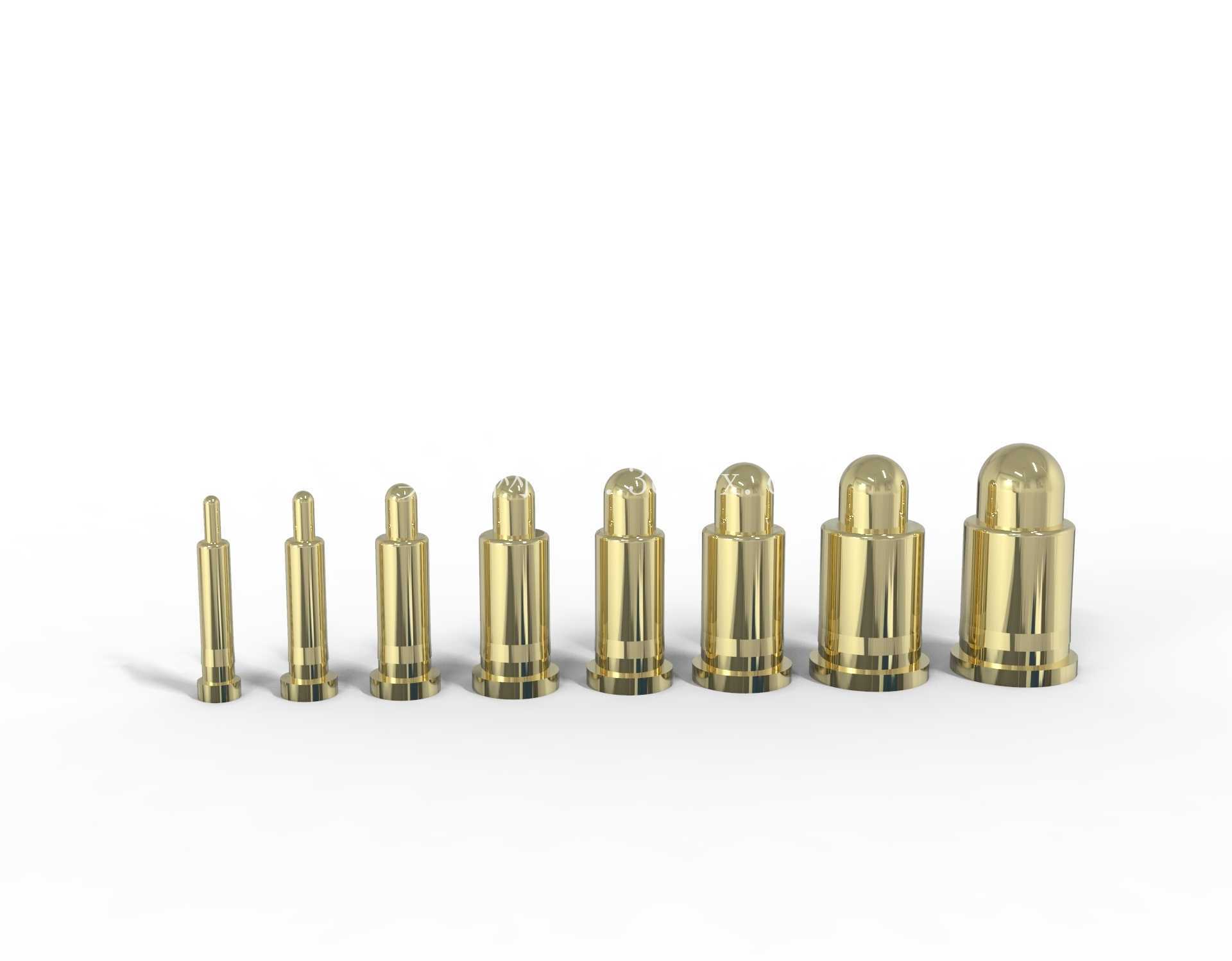

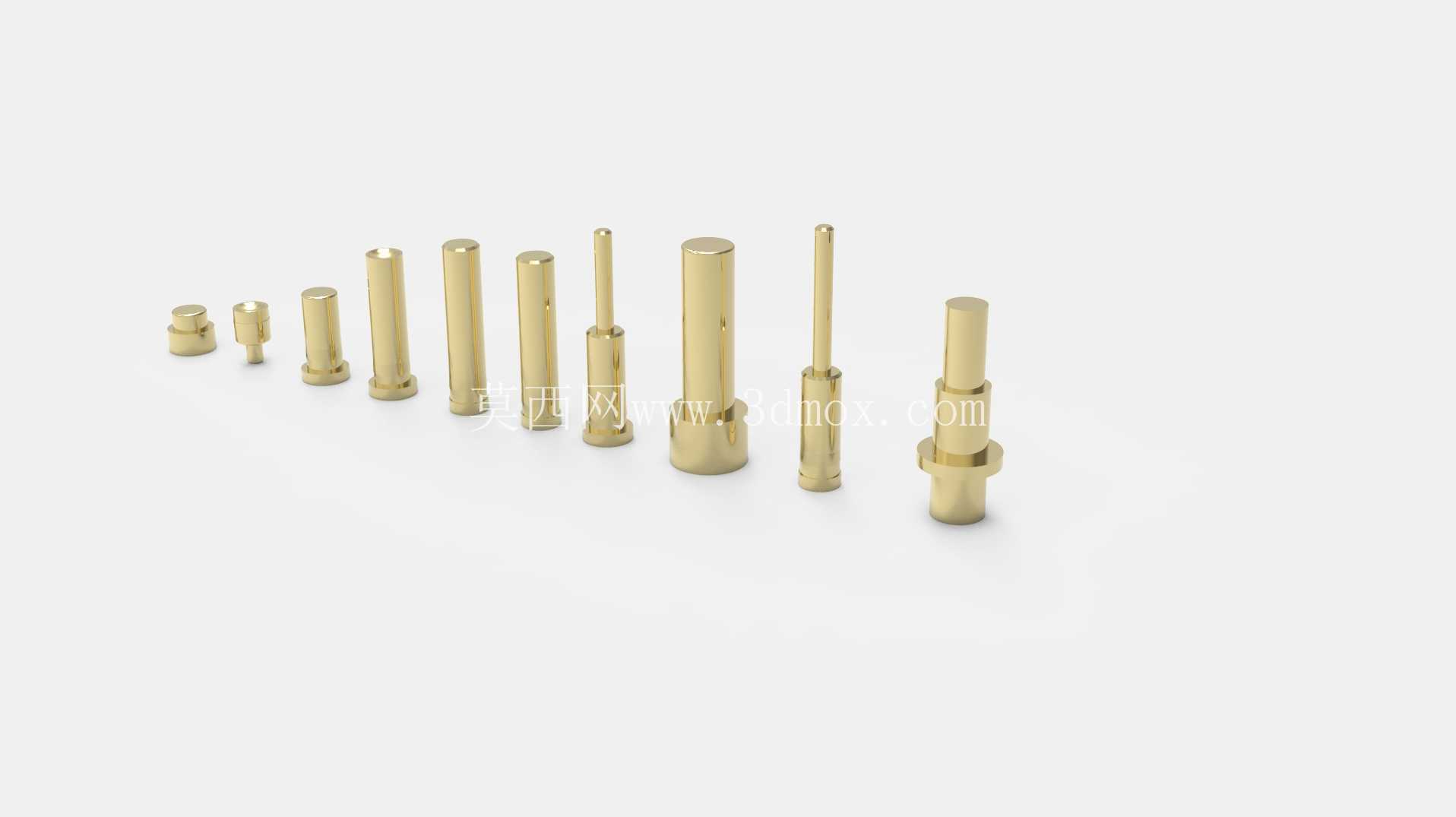

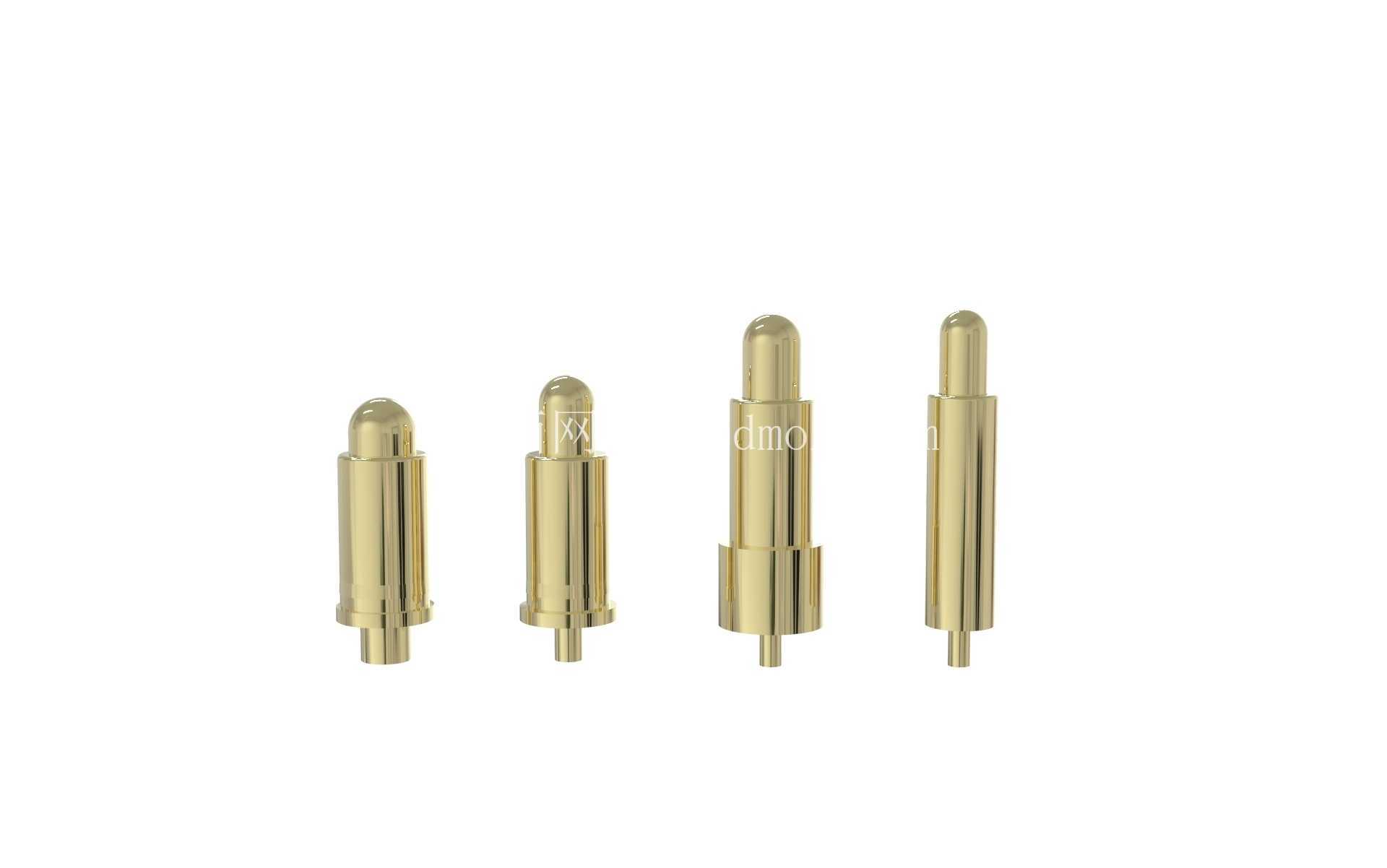

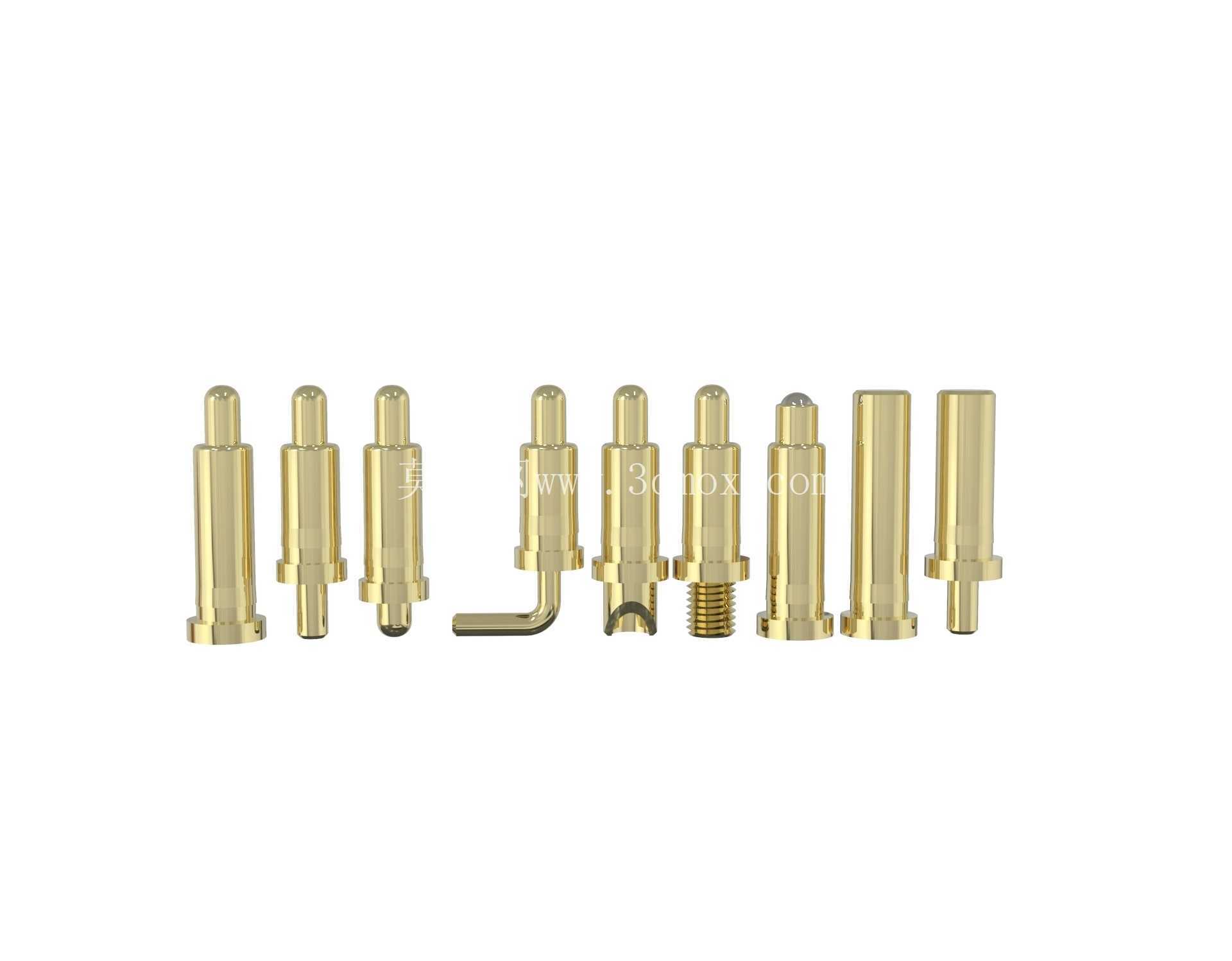

从结构设计思路来看,这类探针采用了非常成熟的分体压装结构,整体分为三个核心部分:顶部的球形接触头、中间的黄铜套筒、底部的焊接/插装引脚,内部预装不锈钢弹簧。顶部接触头做球形圆弧处理,一方面是在和对接平面接触时,哪怕有微小的角度偏差,也能保证球面和对接平面有足够的接触面积,不会出现点接触导致的载流能力下降,另一方面球形表面在对位偏差时可以顺着对接面滑入正确接触位置,不会刮伤对接触点的镀金层。中间的黄铜套筒既是弹簧的容纳腔,也是主要的导电通路,电流从顶部接触头通过套筒内壁传导到底部引脚,相比弹簧直接载流的结构,这种设计的载流能力更强,也避免了弹簧长期通过大电流出现退火失效的问题。底部引脚根据安装场景不同,可以做插装式设计压入塑胶基座,也可以做焊线式结构直接焊接导线,适配不同的装配工艺。
从安装边界和尺寸适配的角度来说,这类小行程探针的整体外径通常控制在1.5mm到2.5mm区间,额定压缩行程在1.2mm到2mm之间,设计安装孔的时候需要注意,安装孔的内径要比探针外径大0.05mm到0.1mm,既不能太松导致探针在孔内歪斜,出现接触头偏位的问题,也不能太紧导致探针套筒压入后变形,卡住内部的接触头。安装时探针的预压量通常设置为总行程的三分之一,也就是装配完成后,接触头已经被压缩0.4mm到0.6mm,这样既可以保证初始状态下就有足够的接触压力,也预留了足够的压缩余量应对装配公差和使用中的磨损,不会出现压并导致弹簧损坏的问题。在排布多pin探针的时候,相邻探针的中心距要至少大于探针外径0.8mm,避免压入塑胶基座后出现套筒之间的短路,同时要注意探针的载流能力和线径匹配,额定3A的载流能力下,配套的导线线径不能小于24AWG,避免导线本身的压降影响供电稳定性。
很多工程师在选型这类探针的时候容易忽略接触电阻的动态变化,实际上探针在伸缩过程中,接触头和套筒内壁的接触是动态的,这款探针的设计里在接触头尾部做了防偏结构,保证接触头在伸缩过程中始终和套筒内壁保持大面积贴合,哪怕是在振动工况下,动态接触电阻也能控制在很低的水平,不会出现信号传输中断或者供电波动的问题。另外表面镀金层的厚度也需要根据使用场景选择,普通消费类场景用0.1μm的镀金层就可以满足需求,如果是工业测试治具这类高频次压缩的场景,需要选择0.5μm以上的厚金层,避免长期摩擦后镀层磨穿,底层铜材氧化导致接触失效。
