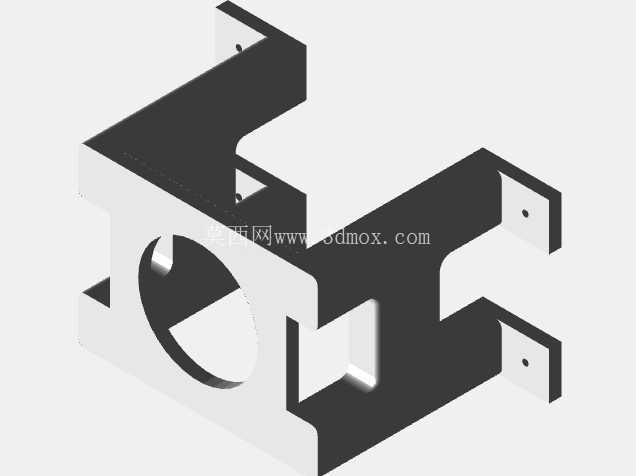

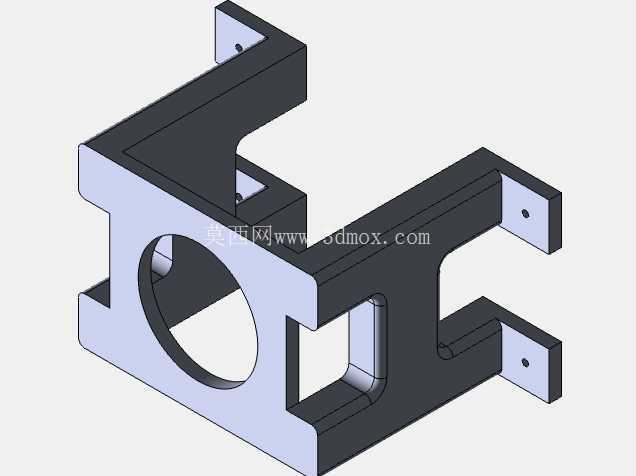

NEMA23规格直流电机配套安装固定支架

　　在中小型自动化传动、桌面数控设备、小型输送模组的搭建场景里，适配NEMA23规格直流电机的安装固定结构，是整套传动链路里最容易被忽略却直接影响运行稳定性的部件。不少设备调试阶段出现的电机轴跳动、传动带偏磨、步进丢步问题，追根溯源都是安装支架的刚性不足、定位基准偏差导致的，这款适配DC NEMA23电机的安装支架，正是针对这类现场痛点完成的结构设计。从实际安装边界来看，支架的中心开孔完全匹配NEMA23系列直流电机的前端止口尺寸，不需要额外做衬套调整，电机装入后止口面与支架安装面完全贴合，能保证电机输出轴的轴线与支架安装基准面的垂直度控制在合理公差范围内，避免轴系偏载带来的轴承额外磨损。

　　支架两侧伸出的四个安装耳，每个耳片上都预制了对应规格的安装通孔，孔位间距严格遵循NEMA23电机的标准安装孔距，同时耳片的安装面与中心电机安装面处于同一基准平面，不管是将支架固定在设备型材框架上，还是在支架外侧加装同步轮、联轴器端盖，都不需要额外做平面度校正。结构设计上没有采用多余的装饰性结构，整体为弯折一体的框架式构型，中间的大尺寸镂空区域一方面是为电机本体留出容纳空间，避免电机外壳与支架发生干涉，另一方面也能在保证整体刚性的前提下尽可能降低支架自重，减少设备运动端的负载惯量——对于需要随运动轴往复移动的电机安装场景，这一点尤为重要，过重的安装支架会增加驱动端的负载，降低动态响应速度。

　　支架的侧壁做了等厚度的加强处理，在安装耳与主体框架的衔接位置做了圆弧过渡，避免应力集中导致的安装耳断裂问题，毕竟在设备长期运行过程中，电机启停时的反向冲击力会持续作用在安装衔接位置，直角衔接的结构很容易在长期交变载荷下出现裂纹。从实际使用场景来看，这款支架既可以作为电机的卧式安装座，将电机水平固定在设备底座上，配合同步带轮实现水平方向的动力输出；也可以翻转90度作为立式安装支架，将电机垂直固定在Z轴滑台的安装板上，适配垂直方向的传动需求。支架的镂空结构同时兼顾了电机的散热需求，直流电机长时间运行时外壳产生的热量，可以通过支架中间的镂空区域快速散出，不会因为支架完全包裹电机导致热量积聚，影响电机的出力效率和使用寿命。

　　在安装适配性上，支架的内侧空间预留了足够的接线余量，电机的动力线、编码器线可以从侧面的镂空位置顺利引出，不会出现线缆被支架挤压、弯折的情况，布线时可以顺着支架的侧壁走线固定，让设备内部的布线更加规整，避免线缆与运动部件发生刮蹭。不少自行加工电机支架的设计人员，往往会忽略安装面的平面度要求，采用薄板弯折后没有做基准面校正，导致电机安装后出现轴偏问题，这款支架的所有安装面都预设了统一的加工基准，不管是电机贴合面还是外部安装面，都能保证足够的平面度，安装时不需要额外做打磨、垫铜皮调整的操作，能有效缩短设备的装配调试周期。对于做小型自动化设备改造、桌面CNC搭建、3D打印结构升级的从业者来说，这种标准化的适配支架不需要重新测绘建模、出图加工，直接选用就能匹配对应规格的直流电机，能大幅减少非标设计的工作量，同时标准化的孔位设计也能兼容市面上绝大多数同规格的电机安装需求，不需要针对不同品牌的同规格电机做结构调整。
