车载微处理单元防护壳体结构设计

项目分类:汽车类 发布时间:2026-06-29 ID:1194443
  • 车载微处理单元防护壳体结构设计
  • 车载微处理单元防护壳体结构设计
  • 车载微处理单元防护壳体结构设计

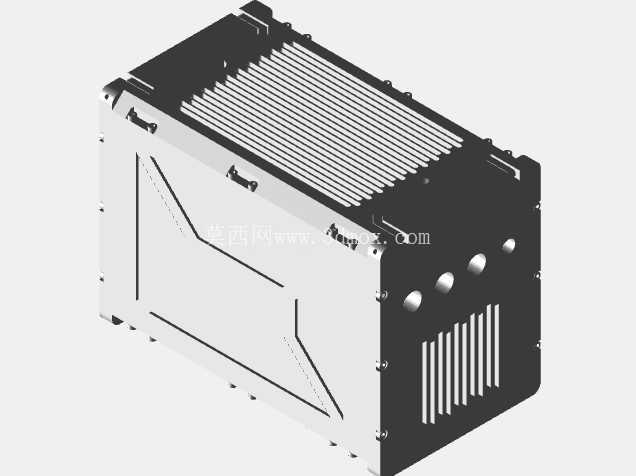

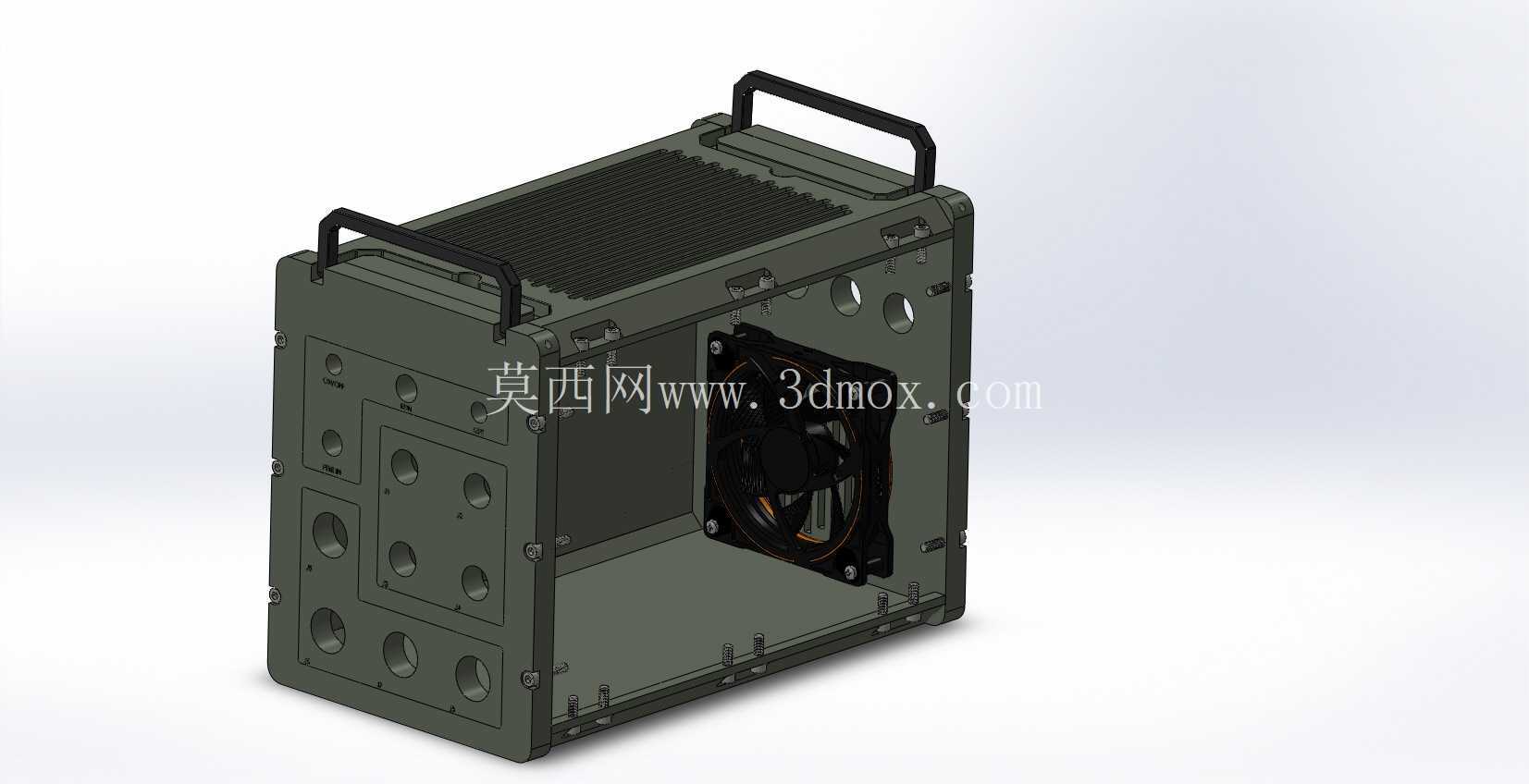

  车载MPU作为车载计算核心的承载壳体,其设计首先要适配商用车、乘用车前装电控舱的安装环境,这类电控单元通常布置在仪表台内侧、前舱靠近防火墙的位置,或是商用车驾驶室后部的电器集成舱内,日常需要承受车辆行驶过程中的持续振动、宽温域环境变化,还要兼顾电磁屏蔽与散热需求,避免车载工况下的粉尘、凝露侵入内部电路。从结构设计逻辑来看,该壳体采用分体式压铸拼接结构,主体分为上盖与底座两个核心压铸件,拼接面预留密封胶槽安装位,可通过打胶或是加装导电密封条同时实现IP防护与电磁屏蔽效能,避免车载环境下的杂散电磁信号干扰MPU核心运算单元的稳定工作。

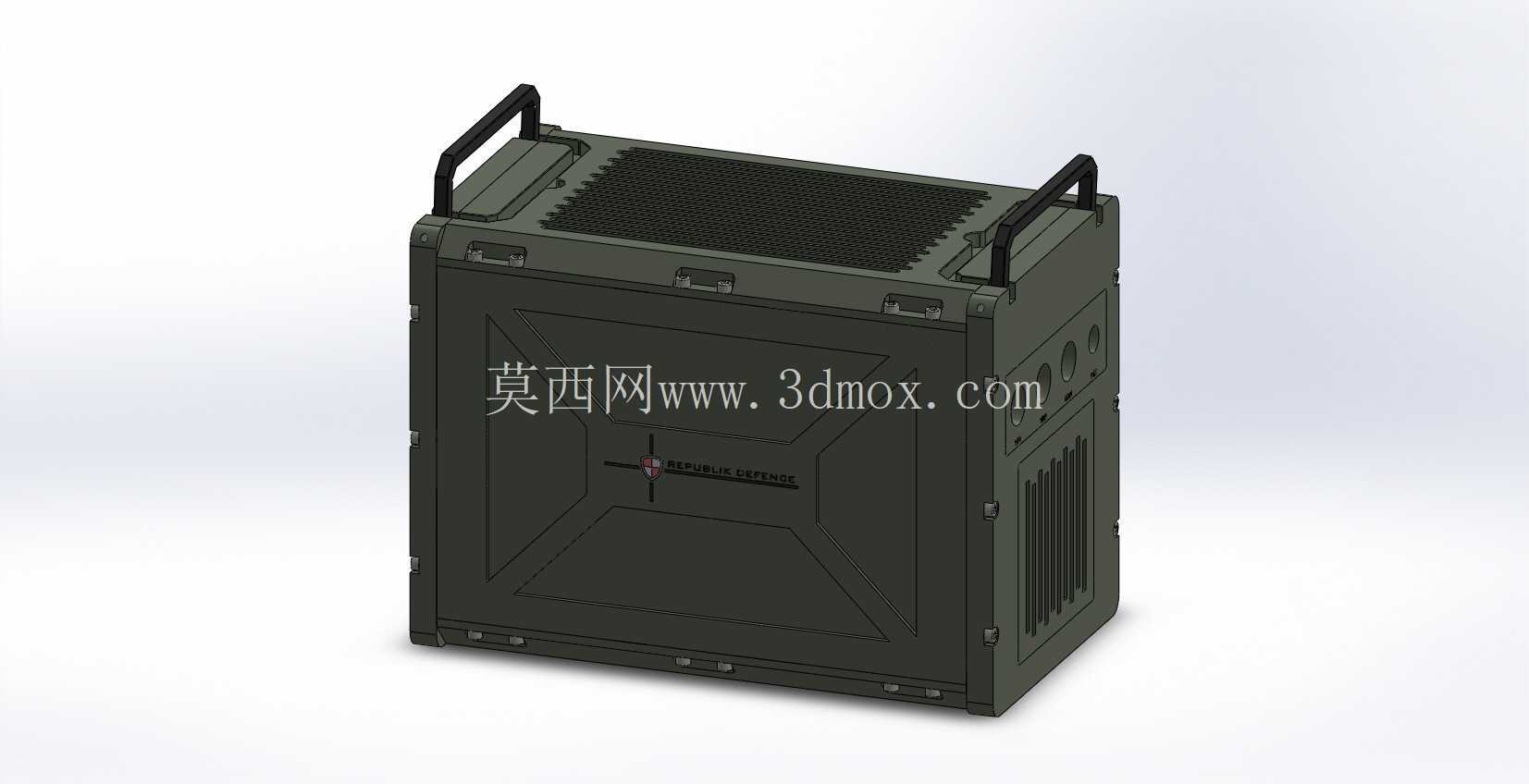

  壳体侧面的散热鳍片采用不等距排布设计,对应内部核心主控芯片、电源模块的发热位置做鳍片加密处理,非发热区域鳍片间距放宽,既控制整体压铸成型的工艺难度,减少厚大截面带来的缩孔缺陷,也能在车辆行驶过程中利用自然对流带走核心热量,无需额外加装散热风扇即可满足-40℃到85℃的车载工作温域散热需求,避免风扇转动带来的额外振动与寿命短板。壳体侧面预留的三个圆形接口位,对应车载以太网、CAN总线、电源输入的连接器安装位,接口周边做凸台加高设计,可在连接器装配后形成挡水边,避免凝露顺着壳体流到接插件针脚位置引发短路故障;侧面的竖向格栅区域对应内部通风泄压的位置,内侧可加装防水透气膜,平衡壳体内部因温度变化产生的压差,同时阻挡粉尘与液态水侵入。

  安装边界上,壳体四周预留的凸耳安装位采用嵌入式铜螺母嵌件设计,避免压铸铝材质直接攻牙带来的螺纹滑牙问题,适配M5规格的安装螺栓,可直接固定在车载电控安装支架上,安装孔位间距符合车载电控单元的通用安装模数,可兼容多数现有车型的电控舱安装位,无需重新设计适配支架。壳体上盖的加强筋采用斜向交叉排布,既提升上盖的整体刚性,避免车辆长期振动带来的盖板共振异响,也能在侧面碰撞时分散冲击力,减少外力直接传递到内部电路板的风险。压铸模具设计上,壳体的所有转角位置都做了R1.5以上的圆角过渡,避免压铸成型时的应力集中,也减少后续机加工的去毛刺工作量;散热鳍片的拔模斜度控制在1.5度,既保证压铸开模时的顺利脱模,也不会过多影响鳍片的有效散热面积。

  从实际使用场景来看,这类壳体承载的MPU单元主要承担车载智能座舱的算力处理、整车CAN总线数据交互、驾驶辅助信号预处理等功能,对壳体的抗振性能要求符合ISO16750车载电子振动测试标准,可承受5-2000Hz的扫频振动无结构松动,防护等级可达到IP65级别,满足车载前装设备的环境适应性要求。结构设计过程中,还需要考虑内部电路板的固定位,壳体内侧预留的四个定位柱对应电路板的安装孔,采用铜柱嵌件设计,电路板通过螺丝固定后与壳体底部保持2mm的间隙,避免电路板与壳体直接接触带来的短路风险,同时间隙内的空气层也能起到辅助隔热的作用,减少壳体外部温度快速传递到电路板元件上。壳体表面采用导电氧化处理,在保证铝基体防腐性能的同时,表面导电层可实现连续的电磁屏蔽效能,屏蔽效能在30MHz到1GHz频段内可达到40dB以上,满足车载电子设备的EMC测试要求,避免自身运算产生的电磁信号干扰车内其他电控单元,也能阻挡外界的电磁干扰影响自身运算稳定性。
