轮式移动设备底盘侧轨防护结构

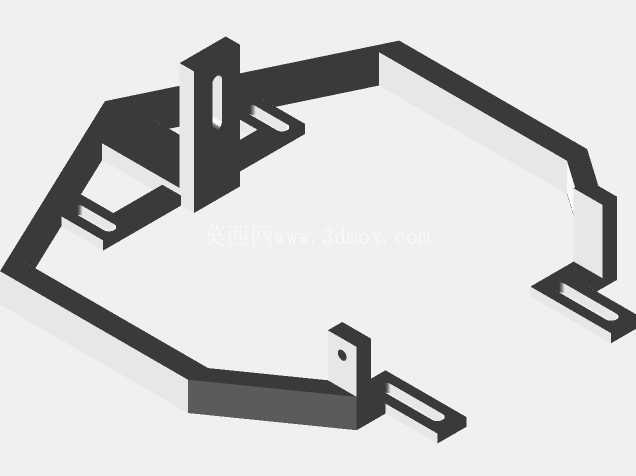

　　在小型轮式移动载具、桌面级移动作业平台的结构设计中，行走轮的运行边界防护一直是容易被忽略却直接影响设备运行可靠性的细节。这套底盘侧轨结构，核心作用就是在设备行走过程中，限制车轮的横向窜动空间，避免车轮在运行中接触到设备中部的立方体核心舱体，防止轮体剐蹭舱体外壁、甚至卡入舱体与底盘框架的间隙中造成设备卡滞停转。从结构形态来看，整体采用折弯成型的框架式布局，沿底盘的行走轮廓做了适配性的切角处理，没有多余的冗余结构，在保证防护范围覆盖轮体全行程的前提下，尽可能压缩结构占用的横向空间，给中部的核心功能舱留出足够的安装容积。

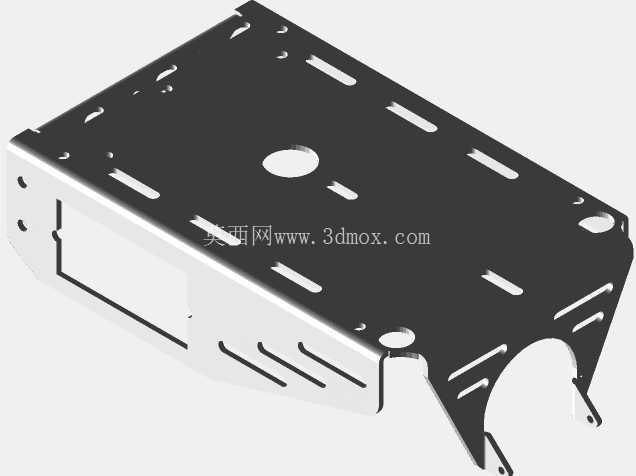

　　三处带安装孔的固定支耳分别布置在框架的不同受力点位，其中两处带长圆孔的支耳用于和底盘主框架做可调式连接，安装时可以根据轮组的实际装配公差微调侧轨的安装位置，补偿焊接或者机加工带来的装配误差，保证侧轨与轮体侧面的间隙均匀控制在1.5-2mm之间，既不会因为间隙过小摩擦轮体侧面增加行走阻力，也不会因为间隙过大失去限位防护的作用。剩下一处带单圆孔的立式支耳，除了承担侧轨本身的固定作用外，还集成了外置传感器或者走线支架的安装功能，不需要在底盘主框架上额外焊接安装座，减少了整体的零件数量与装配工序。

　　设计过程中没有采用整体式的封闭护板结构，而是选用了等截面的折弯条材做框架拼接，一方面是降低整体结构重量，对于小型移动载具来说，减重就意味着续航能力的提升与行走电机负载的降低；另一方面，开放式的框架结构不会遮挡轮体附近的走线空间，轮组的编码器线、动力线可以直接从侧轨的框架间隙中排布，不需要额外设计走线槽，简化了底盘的布线难度。从安装边界来看，这套侧轨结构完全布置在底盘主框架的轮廓范围内，没有向外突出的结构，不会增加设备的整体外形尺寸，在设备通过狭窄通道或者与周边设备做对位接驳时，不会因为侧轨突出造成剐蹭碰撞。

　　侧轨的立面高度刚好覆盖轮体的中心高度位置，既能够阻挡轮体横向窜动接触舱体，又不会过高遮挡轮体的维护空间，需要更换轮体或者清理轮面缠绕的杂物时，不需要拆卸整套侧轨结构，直接从外侧就可以完成维护操作。在实际的应用场景中，这类结构常见于AGV搬运小车、桌面级移动作业机器人、小型巡检设备的底盘设计中，很多初次做移动底盘设计的工程师往往会忽略轮体的横向限位，只做轮组本身的轴系固定，但是在设备起步、急停或者转弯的时候，轮组的轴承间隙、安装座的装配公差会让轮体产生微小的横向窜动，长时间运行后窜动量累积，就容易出现轮体剐蹭舱体的问题，轻则磨坏舱体表面的喷涂层，重则卡滞轮体烧坏行走驱动电机。这套侧轨结构相当于给轮体的横向运动增加了一道硬限位防护，哪怕轮组的固定件出现轻微松动，侧轨也能挡住轮体不让其接触到中部的核心舱体，给设备的维护留出足够的故障预警时间，不会直接造成核心部件的损坏。结构的折弯处都做了小半径的圆角处理，没有尖锐的棱角，在装配或者维护的时候不会划伤操作人员的手部，也不会刮破轮体附近的线缆外皮。所有的安装孔位都做了沉头处理，固定螺丝安装后不会突出侧轨的表面，避免螺丝头剐蹭到经过的线缆或者其他周边部件。
