适配尖峰吸收器与电容的ApexEvo安装固定座

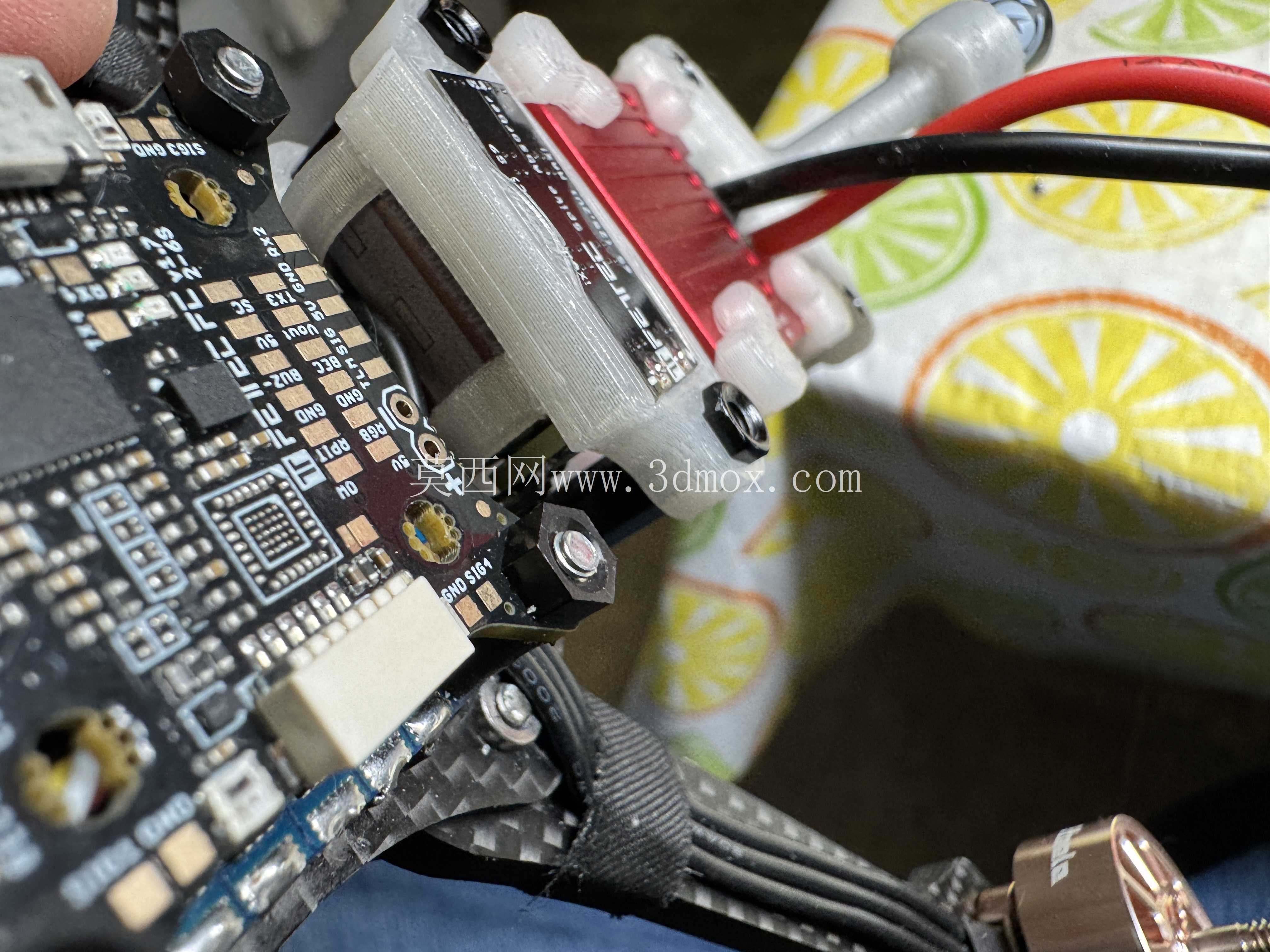

　　在FPV穿越机的装机作业中，飞控、电调周边的电子元件固定一直是结构设计里容易被忽略却直接影响飞行可靠性的环节，尤其是搭载尖峰吸收器、高压电容这类辅助电路元件时，不合理的固定方式往往会在炸机、剧烈机动过程中引发焊点松脱、元件移位，甚至造成电路短路烧毁核心部件的问题，这款安装座正是针对这类装机痛点开发的专用固定结构。从实际装机场景来看，这款安装座主要适配Apex Evo系列机架的中部安装位，专门用来固定Fettec尖峰吸收器与50V规格的滤波电容，解决这类元件在机架上无专用安装位、只能靠扎带捆绑或双面胶粘贴带来的固定不稳、绝缘不到位的问题。

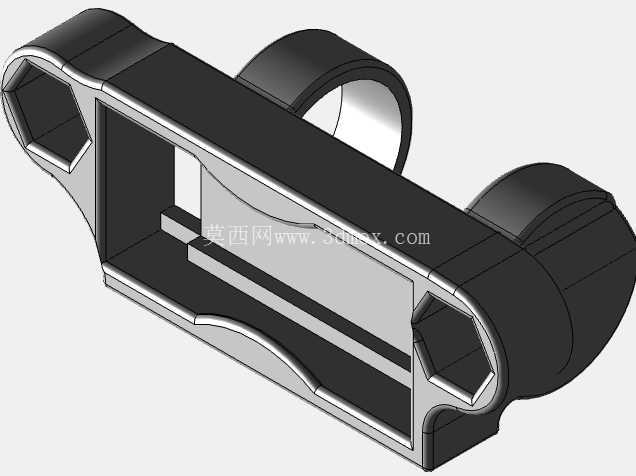

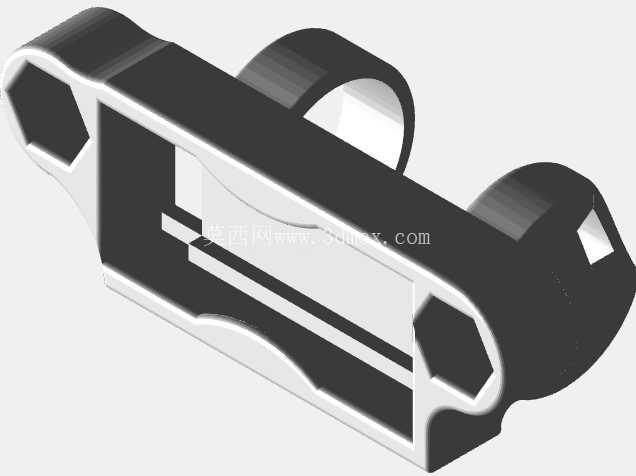

　　结构设计上，安装座采用了一体化的压铸成型思路，主体为框架式镂空结构，在保证结构强度的前提下尽可能降低自身重量，避免给机架增加不必要的负载——这一点对追求推重比的FPV机型来说尤为关键，每多一克无效重量都会直接影响飞行的机动性与续航表现。安装座两端设置了内六角结构的安装卡位，刚好可以卡入机架对应的碳板安装柱，不需要额外打孔或者修改原有机架结构，直接替换原有安装位的垫块即可完成固定，安装公差控制在0.1mm以内，卡入后不会出现松旷晃动的情况，即使在大油门机动、炸机冲击下也不会移位。

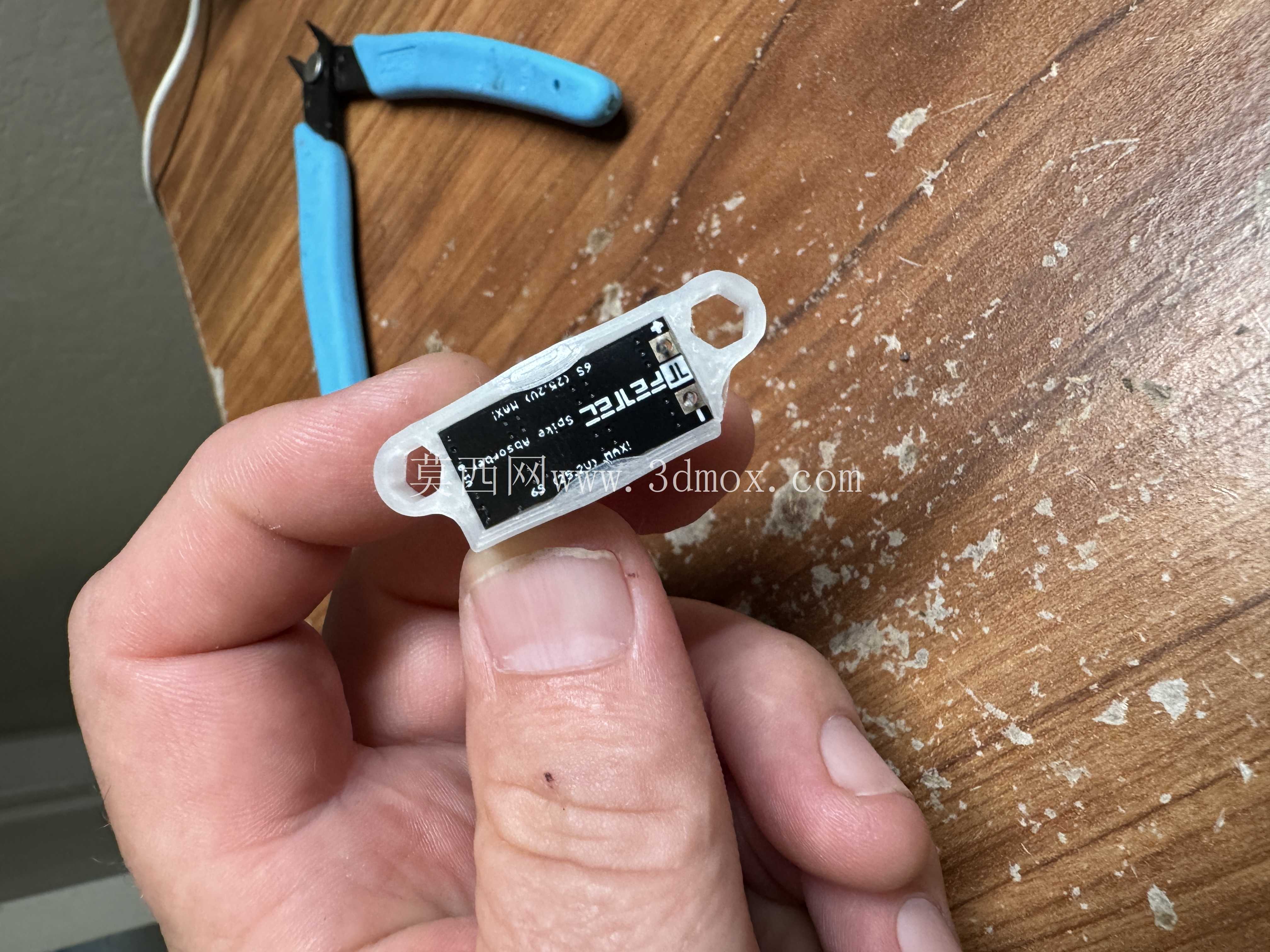

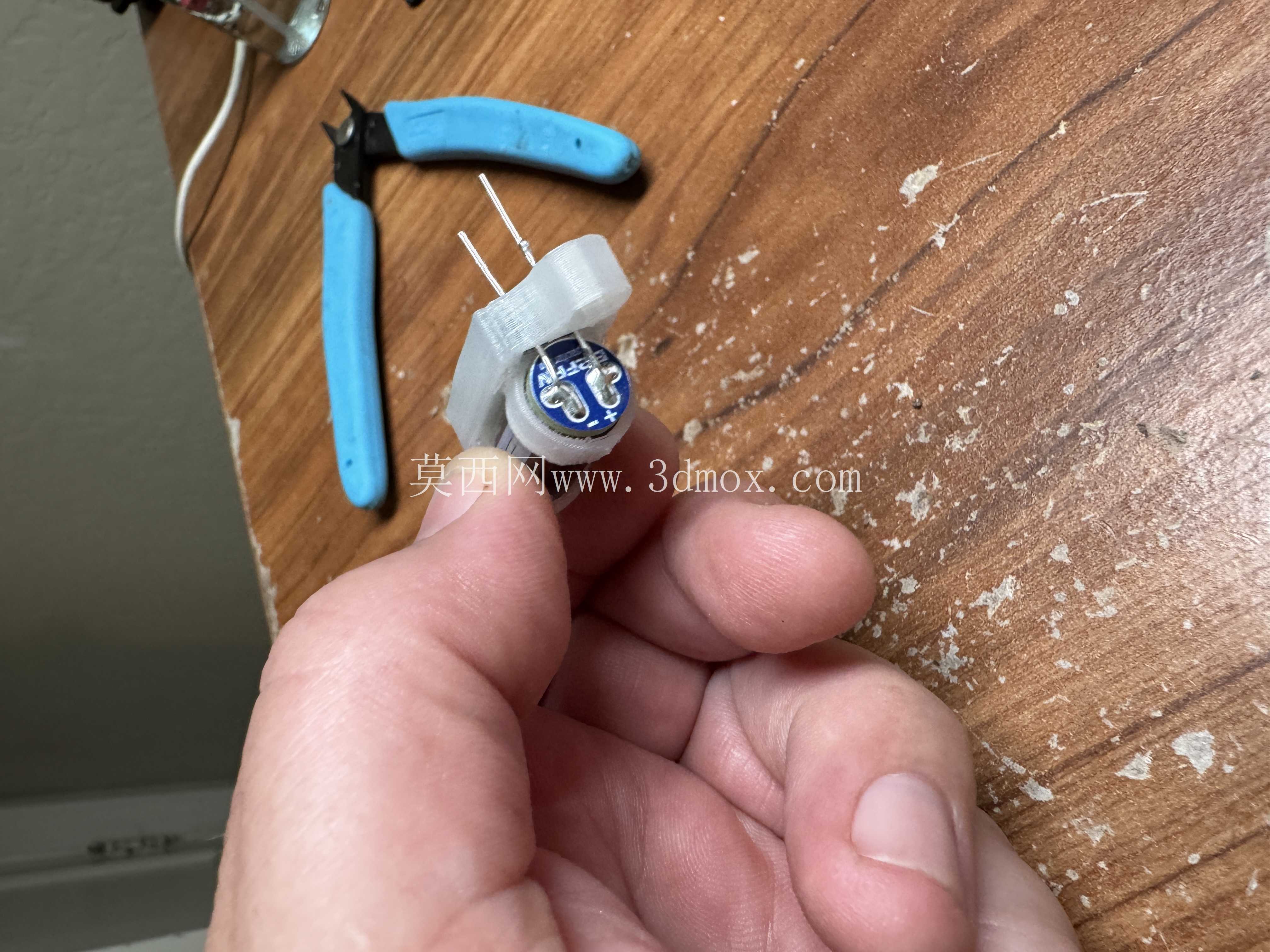

　　中间的容纳腔体做了分区设计，一侧用来放置尖峰吸收器，另一侧预留了50V圆柱电容的卡位，两个元件的安装位置都做了限位挡边，元件放入后不会出现轴向窜动，同时腔体底部预留了焊盘走线的空间，不会挤压元件引脚造成焊点受力。设计过程中专门考虑了绝缘防护的需求，尖峰吸收器安装位的焊点朝向一侧做了内凹避让，避免焊点直接接触导电的碳板机架，同时在CapyCap对应的安装位置做了凸起的隔离筋，即使不对焊点做额外绝缘处理，也能避免焊点与碳板直接接触，当然实际装机时还是建议用电工胶带或者E6000胶水对焊点做绝缘处理，进一步提升可靠性。

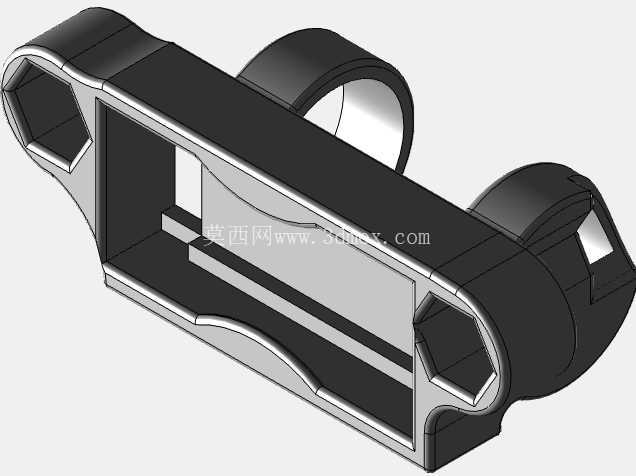

　　如果搭配Freestyle v2 VTX安装座使用，这款安装座还专门在侧边预留了小切口，可以让组件整体安装高度略微降低，给上层的图传天线留出更多安装空间，避免图传信号被遮挡。安装边界方面，这款安装座的整体宽度与Apex Evo机架的中部安装间距完全匹配，安装后不会突出机架碳板的侧边，不会影响机臂的折叠或者电池的绑带固定，整体安装高度控制在8mm以内，不会和上层的飞控、图传板产生安装干涉，电容卡位的直径适配常用的10mm直径50V电解电容，尖峰吸收器的卡位尺寸完全匹配Fettec Spike Absorber的外形尺寸，不需要对元件做任何打磨修改即可放入。从实际使用的角度来看，这款安装座解决了以往装机时这类小元件固定杂乱、焊点易短路、炸机易脱落的问题，所有安装位都做了圆角处理，不会划伤线材或者元件外皮，镂空的框架结构也不会影响元件的散热，电容工作时产生的热量可以通过镂空区域快速散出，避免热量堆积影响电容寿命。在结构强度校核上，安装座的受力部位都做了加厚处理，两端的安装卡位可以承受至少50N的冲击载荷，对应常见的炸机冲击场景不会出现断裂，整体重量控制在3g以内，几乎不会给机架带来额外的负载负担。
