发动机连杆精密结构三维数模

　　在往复式动力机械的核心传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的关键受力构件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命，广泛应用于车用内燃机、通用小型汽油机、柴油发电机组、工程机械动力单元等场景，是动力设备中承受交变载荷最多的核心零件之一。从实际工况来看，连杆工作过程中需要同时承受活塞传递的燃气爆发压力、往复运动惯性力以及曲轴旋转带来的离心力，多种载荷的周期性交变作用对其结构强度、刚度与抗疲劳性能提出了极高要求，建模过程中需要充分匹配实际受力边界来优化结构细节。

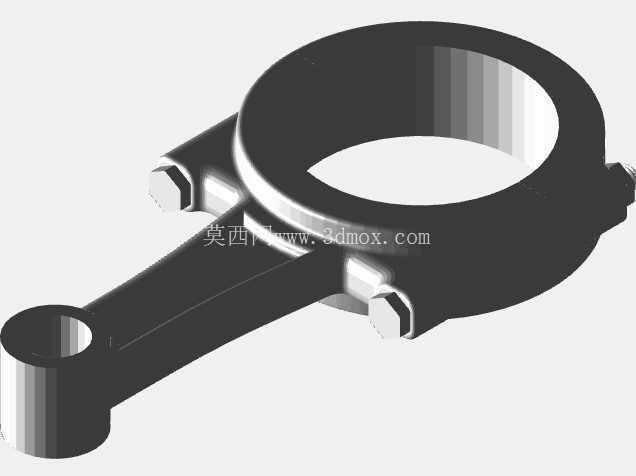

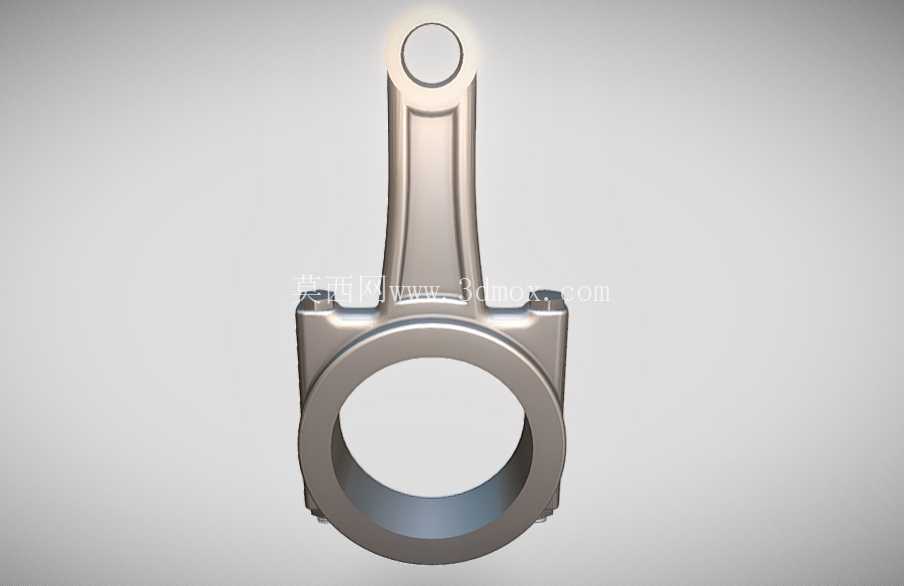

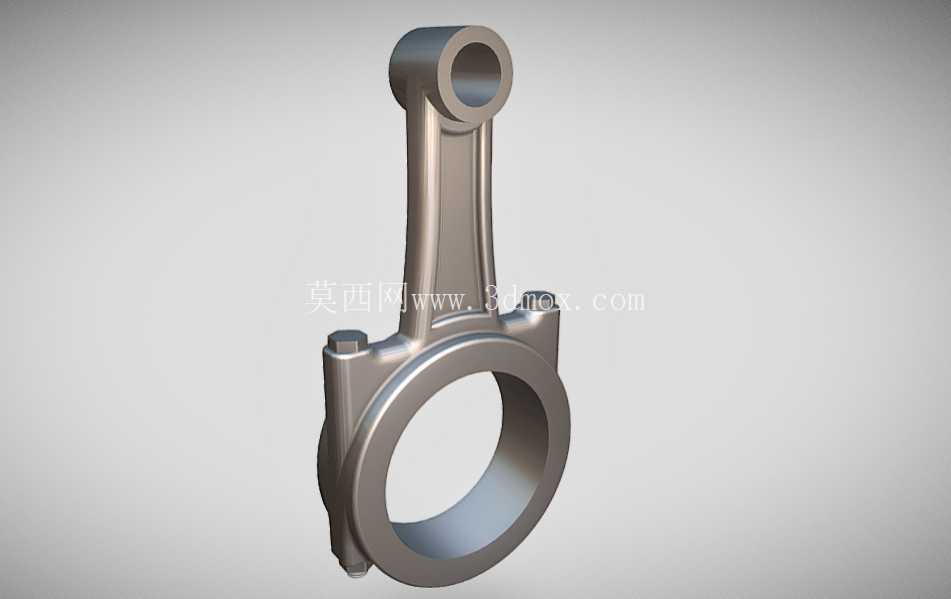

　　该连杆采用分体式大端结构设计，小端为整体式圆环结构，用于通过活塞销与活塞组件连接，内孔预留了衬套安装位，可压入铜基合金衬套降低活塞销的摩擦损耗，小端与杆身的过渡区域采用大圆弧平滑过渡，避免应力集中导致的疲劳断裂风险；杆身采用工字形截面设计，在保证足够抗弯、抗扭刚度的前提下尽可能降低自身重量，减少往复运动产生的惯性载荷，适配高转速动力设备的运行需求。大端为斜剖分式结构，通过两个高强度螺栓将连杆盖与杆身紧固为整体，剖分面采用定位结构保证装配精度，大端内孔用于安装轴瓦与曲轴连杆轴颈配合，安装时需要严格控制螺栓的预紧力矩，避免结合面出现间隙导致轴瓦异常磨损。

　　从安装边界来看，建模时严格控制了大小端孔的中心距尺寸公差，该尺寸直接影响发动机的压缩比与活塞行程精度，中心距偏差过大会导致活塞撞缸、压缩比异常等故障；大小端孔的圆柱度、同轴度以及两孔轴线的平行度公差都按照动力机械行业标准设定，避免装配后出现偏磨、卡滞问题。大端的外圆尺寸需要匹配曲轴箱的连杆运动避让空间，确保曲轴旋转过程中连杆不会与缸体、曲轴平衡块发生运动干涉；小端的外径尺寸需要匹配活塞内腔的避让空间，保证活塞运行到上止点时连杆小端不会与活塞销座发生碰撞。杆身的截面尺寸经过受力校核，在最大爆发压力工况下的变形量控制在允许范围内，避免杆身弯曲导致活塞偏缸、拉缸等故障。

　　建模过程中对所有过渡圆角、螺栓凸台、油道孔（若设计有压力润滑通道）都做了精细化处理，尤其是杆身与大小端的过渡区域、连杆盖与杆身的结合面位置，都按照实际加工工艺做了倒角与卸荷槽设计，减少应力集中系数。对于需要进行有限元分析的场景，该数模可直接导入仿真软件，划分网格后施加对应工况的载荷约束，可完成静强度校核、疲劳寿命分析、模态分析等仿真工作，验证结构设计的合理性，减少物理样机的试制次数，缩短产品研发周期。在实际生产环节，该数模可直接导出工程图用于毛坯锻造、机加工工艺编制，锻造毛坯的分模面设置在杆身工字形截面的对称中心，保证金属纤维流线沿零件受力方向连续分布，提升零件的整体力学性能；机加工过程中以大小端孔及端面为定位基准，依次完成铣面、镗孔、钻孔、攻丝等工序，所有关键尺寸的公差都可通过数模关联的工程图直接标注，保证加工精度满足装配要求。
