紧凑型旋转安装支撑支架结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1194459
  • 紧凑型旋转安装支撑支架结构设计
  • 紧凑型旋转安装支撑支架结构设计
  • 紧凑型旋转安装支撑支架结构设计

在桌面级自动化改造、小型教学机器人末端执行器改装、桌面3D打印功能拓展这类小载荷精密装配场景里,经常会遇到需要同时实现轴系旋转支撑、多面安装固定、周边部件避让的安装需求,常规的标准轴承座往往只能满足单方向的轴支撑需求,额外加装转接板不仅会抬升整体安装高度,还会因为叠层装配带来累计公差,影响旋转部件的同轴度,这款紧凑型旋转安装支架就是针对这类小空间集成需求设计的一体化支撑构件。

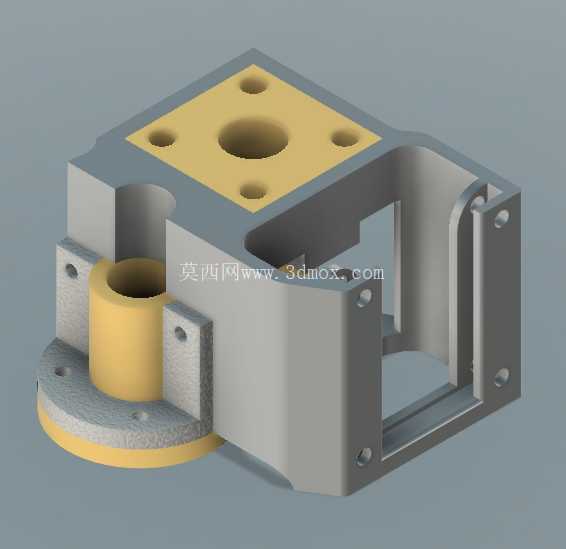

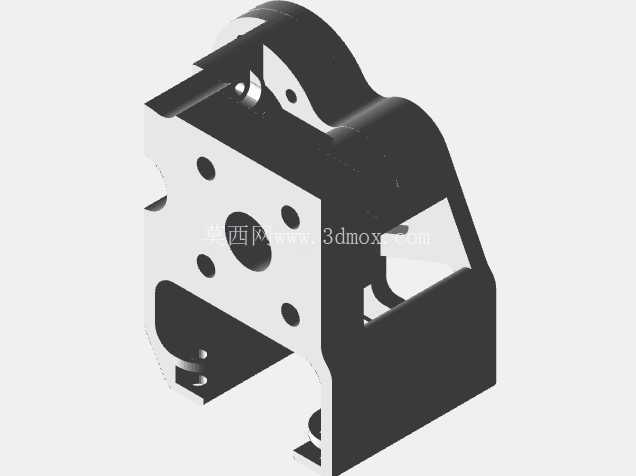

从结构功能来看,支架下部集成了带轴孔的圆形安装基座,基座端面预留了均匀分布的沉头安装孔,可直接通过内六角螺丝固定在铝型材框架、设备安装平板或者3D打印的设备主体上,轴孔内壁预留了标准轴承的安装位,可直接压入对应规格的微型深沟球轴承,为贯穿的旋转轴提供径向支撑,避免轴系运转时出现径向窜动,轴孔下方的凸台结构做了加厚处理,能分散轴承压装时的应力,避免长期受力出现基座开裂。上部的方形安装法兰面与下部基座做了一体化连接,法兰面中心的大尺寸通孔可穿过旋转轴或者走线,四个角的安装孔可直接固定旋转驱动件、传感器安装板或者末端执行件,无需额外设计转接零件。

支架的侧围采用了半开放的框型结构,而非封闭的实体块,这一设计思路主要是为了在保证结构刚性的前提下尽可能降低整体重量,同时给安装在内部的同步轮、联轴器、微型编码器等传动或检测部件留出操作空间,装配时不需要完全拆下支架就能完成内部零件的调整和紧固,侧围上预留的多个小孔可用于安装走线扎带固定座、限位开关触发片或者辅助支撑的小型导杆,拓展性较强。

从安装边界来看,下部圆形基座的直径控制在小尺寸安装场景的适配范围内,上部方形法兰的边长与常规微型步进电机、小型舵机的安装尺寸匹配,整体安装高度控制在较低区间,不会过多占用设备的Z向空间,适合安装空间紧凑的桌面级设备。支架的各个安装孔位都做了同轴度和位置度的公差适配,能保证上部安装的驱动件输出轴与下部轴承支撑的旋转轴保持较高的同轴度,减少轴系运转时的偏磨问题。

在实际应用中,这款支架可直接用于小型旋转工作台的支撑结构、机器人关节的辅助支撑、自动化送料机构的转轴固定,也可作为3D打印定制设备的标准支撑件使用,一体化的结构减少了装配时的零件数量,降低了装配调试的难度,半开放的结构也方便后期对内部传动部件进行维护和调整,针对小载荷的旋转应用场景,不需要额外进行结构加强就能满足日常使用的刚性需求,各个安装面的平整度做了适配设计,安装后不会出现部件倾斜的问题,能有效保证旋转机构的运转精度。
