小型PCB防护外壳压铸结构设计

　　这款PCB外壳的设计初衷，是为小尺寸定制电路板提供可靠的物理防护与安装载体，在实际电子硬件开发场景中，很多定制化的小型控制板、传感采集板没有匹配的现成商用外壳，裸板直接使用很容易在装配、运维过程中出现元器件磕碰、引脚短路、积灰受潮的问题，这类小型压铸外壳刚好填补了小批量硬件开发的配套需求。从实际应用场景来看，这类外壳可适配小型蓝牙采集模块、车载传感控制板、便携检测设备内置电路板等多种场景，外壳本身采用压铸工艺成型，材质具备足够的结构强度，日常装配、拆装过程中不会轻易出现开裂变形的问题，同时金属材质的壳体还能提供一定的电磁屏蔽效果，降低外界电磁干扰对板上敏感元器件的影响。

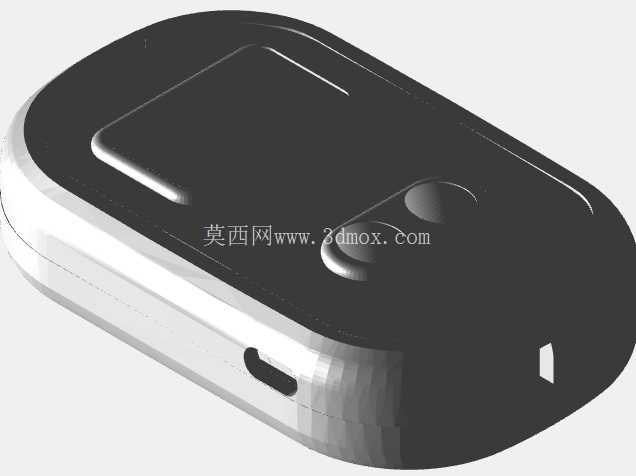

　　设计过程中优先考虑了电路板的安装便利性，壳体内部预留了对应PCB的安装定位柱，不需要额外做结构改装，只要将PCB对准定位柱放置，就可以通过螺丝完成板件固定，避免电路板在壳体内晃动移位。壳体侧面预留了接口避让槽位，对应板载的USB类接口，不需要额外开孔就可以直接外接数据线进行调试或者供电，另一侧的小尺寸避让位对应板载的状态指示灯，装配完成后可以直接从外部观察设备运行状态，不需要拆开外壳查看。

　　外形上采用圆角矩形的整体轮廓，没有尖锐的棱角，既可以避免装配过程中划伤操作人员，也能在嵌入式安装时减少和安装位的干涉，壳体上下盖的合模位置做了错位止口设计，合盖后可以减少缝隙，提升整体的防尘能力，日常使用环境下的浮尘、少量溅水都不会轻易进入壳体内部接触电路板。从安装边界来看，这款外壳的整体尺寸适配掌心大小的小型PCB，外部轮廓的长宽高比例控制合理，既可以作为独立便携设备的外壳单独使用，也可以嵌入到 larger 设备的内部作为电路板的防护内壳，安装固定时既可以通过壳体侧面的固定耳锁螺丝，也可以直接用背胶粘贴固定在设备内壁，适配多种不同的装配需求。

　　设计时特意控制了壳体的壁厚，在保证结构强度的前提下尽可能压缩整体重量，不会给便携类设备增加过多的负重，壳体表面做了哑光处理，不容易残留指纹和划痕，长期使用也能保持比较整洁的外观。在结构细节上，按键位置做了下沉式的避让设计，对应板载的两个操作按键，按键帽和壳体表面的高度差控制在合理范围，既不会出现误触的问题，也能保证按压操作的手感清晰，不需要额外加装按键帽就可以直接操作。壳体的合模缝位置做了公差优化，正常压铸生产的精度下就可以保证上下盖合模后缝隙均匀，不会出现明显的错位，不需要后期做额外的打磨修整，能有效降低后续的表面处理成本。对于小批量硬件开发项目来说，这类标准化的压铸外壳可以大幅缩短产品的开发周期，不需要从零开始开模设计外壳，只要根据外壳的内部尺寸调整PCB的布局，就可以快速完成产品的装配落地，在样机试制、小批量试产阶段的实用性非常强。
