开放式法兰型导向轴支撑安装构件

在非标自动化生产线的夹具模组搭建、检测设备的导向轴系布局、小型输送线的限位轴安装场景里，这类开放式法兰型导向轴支撑是出镜率极高的基础安装构件，和全封闭的轴支撑座相比，它最突出的优势就是轴的拆装不需要从轴端整体穿入，只要松开支撑的锁紧结构，就能直接从侧向放入或者取出导向轴，对于后期设备维护、轴上零件的更换调整来说，能省下大量拆装工时，尤其是在轴系已经预装了其他功能零件、轴端无法自由穿过封闭支撑座的工况下，这种开放式结构的实用性会被放得更大。

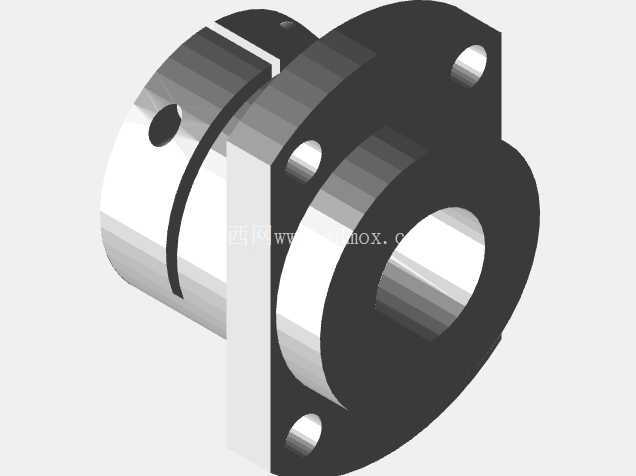

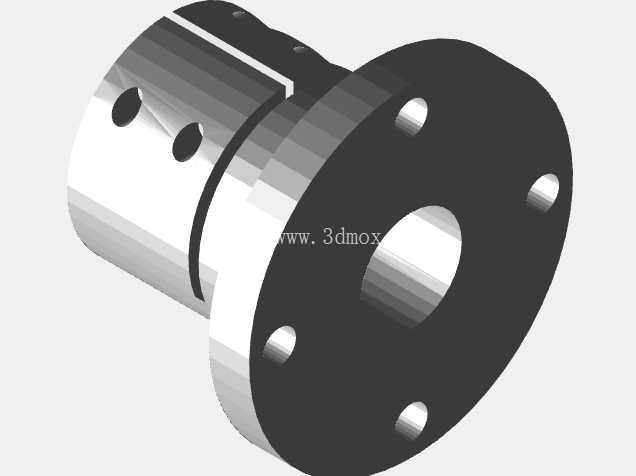

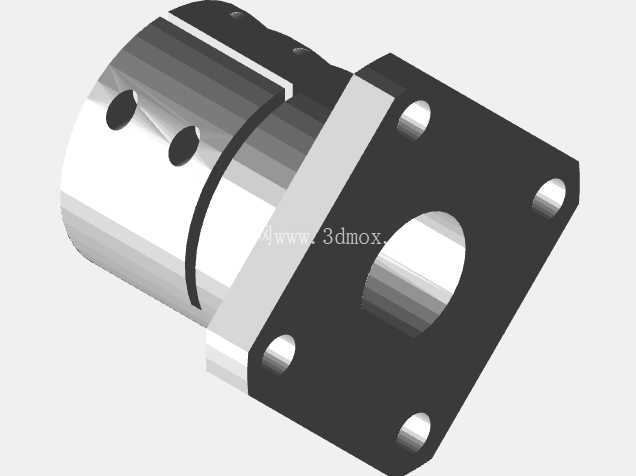

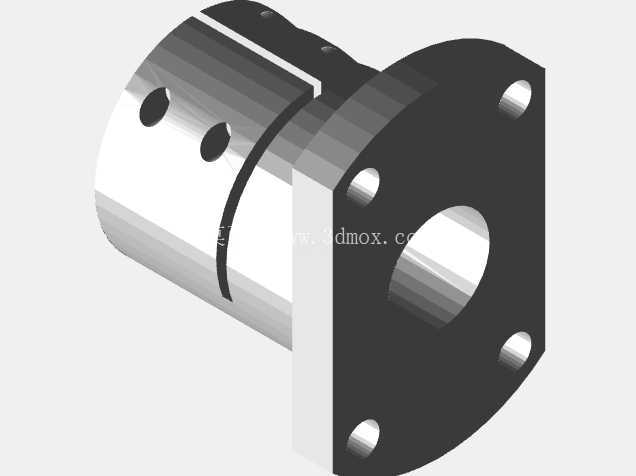

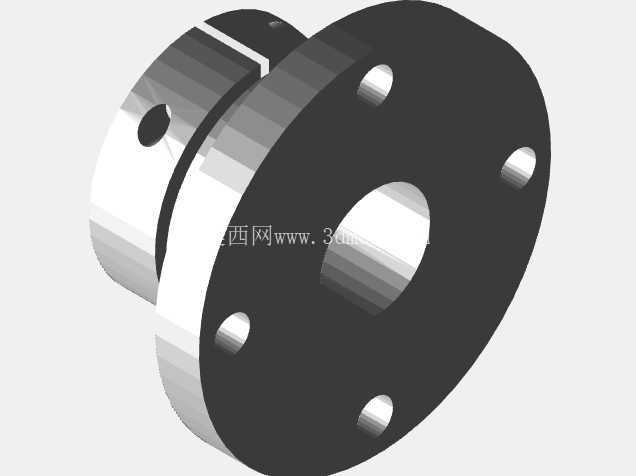

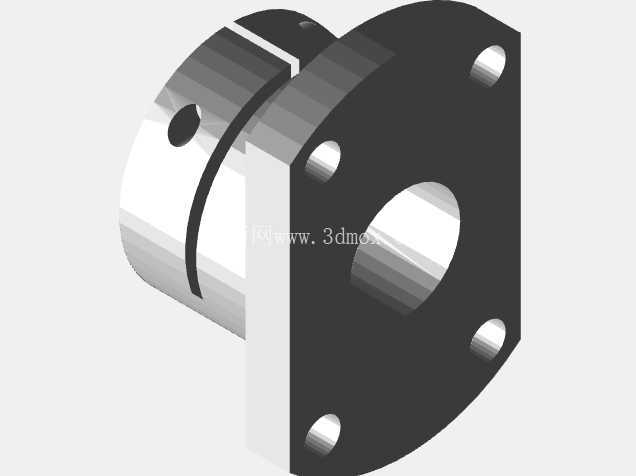

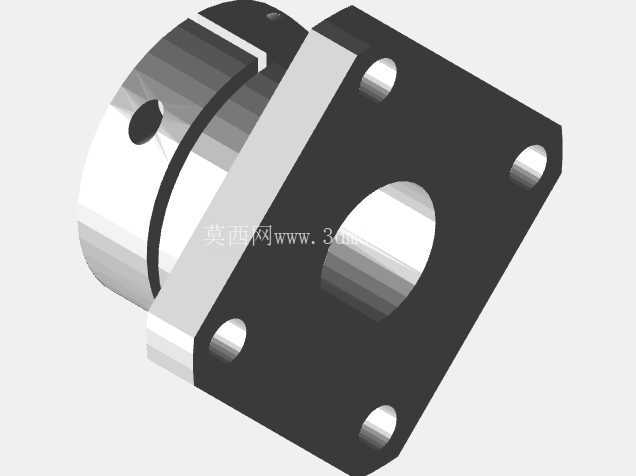

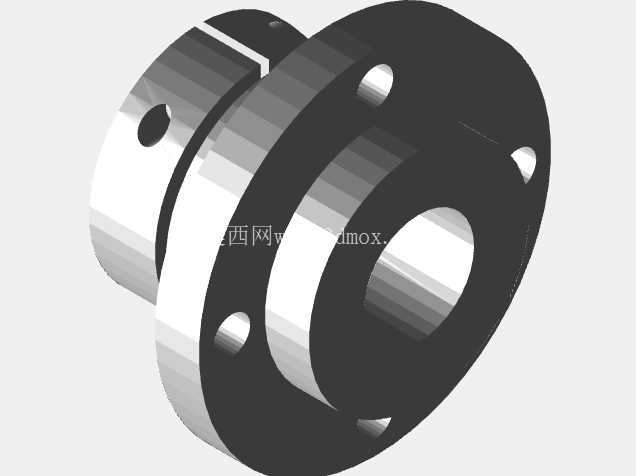

从结构设计逻辑来看，这款支撑采用法兰侧作为安装基准面，法兰端面上均匀分布的安装孔用来穿设固定螺栓，能直接把支撑锁紧在设备基板、夹具立板或者安装型材的端面上，安装面和轴孔的垂直度是这类零件的核心精度指标，直接决定了导向轴安装后的直线度，进而影响轴上滑动件的运行顺畅度，设计时会严格控制法兰端面与轴孔轴线的垂直度公差，避免安装后导向轴出现偏斜，导致滑动副卡滞、磨损加快的问题。支撑的轴孔侧带有开口锁紧槽，当导向轴穿入轴孔调整到合适位置后，锁紧开口处的紧固螺钉，就能通过开口的形变抱紧导向轴，实现轴的位置固定，这种抱紧式固定不会在轴表面加工额外的定位槽或者螺纹孔，能最大程度保留导向轴的表面完整性，也方便轴的轴向位置微调，适配不同的安装行程需求。

从安装边界来看，这类支撑的法兰轮廓尺寸是选型时首先要确认的参数，要保证法兰安装面有足够的空间布置固定螺栓，同时法兰的外圆不能和周边的其他运动部件、安装结构产生干涉；轴孔的直径规格覆盖了常规导向轴的常用尺寸，选型时要和所用导向轴的直径严格匹配，保证抱紧后的同轴度；支撑的轴向长度决定了轴孔和导向轴的接触长度，接触长度越长，轴安装后的支撑刚性越好，抗偏载能力越强，但对应的安装空间占用也会更大，设计选型时需要根据轴的受力情况、悬臂长度综合权衡。

在实际应用中，这类支撑常搭配直线轴承、导向轴使用，组成线性导向机构，用在工装夹具的开合导向、滑台的移动导向、检测探头的升降导向等场景，因为是开放式结构，在需要频繁调整轴位置、或者经常需要拆装轴系维护的设备里，它的适配性远高于封闭式支撑座。材质选择上，常用的碳钢材质经过表面发黑处理就能满足普通车间工况的防锈和强度需求，在有洁净要求、或者腐蚀环境的工况下，也可以选用不锈钢或者铝合金材质的版本，对应不同的表面处理工艺，适配不同的使用环境。设计这类支撑的三维模型时，要重点还原开口锁紧槽的结构细节、法兰安装孔的位置度、轴孔与法兰面的形位公差，保证模型导入装配体后，能准确模拟实际安装的干涉情况，为后续的工程图输出、零件加工提供准确的依据，同时也要注意预留锁紧螺钉的安装空间，避免实际装配时螺钉无法拧入、或者工具操作空间不足的问题。
