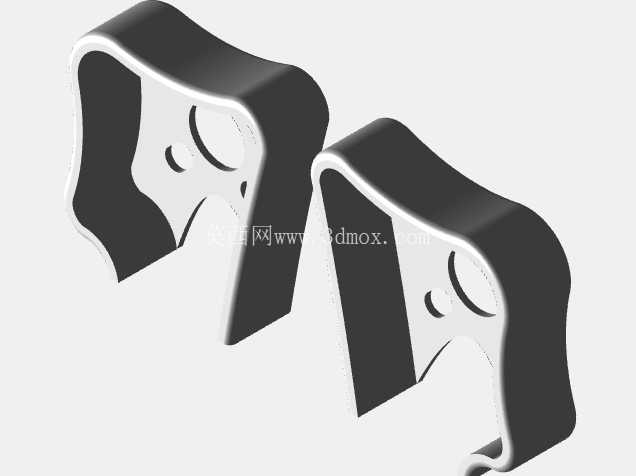

适配五英寸AMERiCANO机械臂的防护臂罩

在桌面级小型机械臂的实际作业场景中，臂体外侧的线路、关节衔接部位很容易在往复运转、取放工件的过程中被剐蹭，尤其是针对标称适配250毫米作业半径的瘦款AMERiCANO机械臂，原厂臂体的曲面轮廓有特定的弧度，通用的平面防护板根本无法贴合安装，强行加装反而会干涉关节的转动行程，甚至会在臂体俯仰、旋转的时候卡滞传动结构，造成舵机负载异常升高。这款臂罩的设计完全贴合该款机械臂的臂体外侧曲面，整体轮廓顺着臂体的收腰弧度做了随形处理，安装后不会突出臂体原有外轮廓边界，不会额外增加机械臂运转时的外围干涉范围，哪怕是在紧凑的桌面工位、多台机械臂协同排布的作业场景下，也不会因为加装防护件导致相邻设备的运动轨迹出现冲突。

从功能特性来看，这款臂罩覆盖了臂体上的线路布设区域、关节衔接的缝隙位置，能够阻挡作业过程中产生的切屑、3D打印过程中飞溅的耗材碎屑、装配调试时掉落的小螺丝等异物进入关节缝隙，避免异物卡入齿轮组造成传动卡顿，同时也能减少外界灰尘直接附着在臂体表面的线路接头上，降低线路接头因为积尘出现接触不良的概率。臂罩上预留的弧形镂空结构，刚好对应臂体上的安装孔位与关节转动的避让空间，不需要在原有臂体上额外打孔攻丝，直接利用臂体现有的固定点位就能完成安装，不会破坏原有臂体的结构强度，安装后臂罩与臂体表面贴合紧密，不会在机械臂高速往复运动的时候出现松动、异响的问题。

设计过程中首先对目标臂体的外轮廓做了完整的曲面拟合，沿着臂体从关节衔接处到末端安装位的走向，逐段调整臂罩的曲面曲率，保证臂罩内侧与臂体外壁之间保留均匀的1.2毫米间隙，既不会因为间隙过小导致安装时刮蹭臂体表面的漆面，也不会因为间隙过大导致臂罩安装后出现晃动。针对臂体上的凸起结构、线路出口位置，在臂罩对应位置做了精准的避让缺口，缺口边缘做了圆弧过渡处理，避免尖锐边缘磨损线路外皮。臂罩的边缘位置做了向内的翻边处理，既能够提升臂罩自身的结构刚度，避免薄壁结构在受外力挤压的时候出现变形，也能让臂罩扣合在臂体上的时候有更好的限位效果，不会沿着臂体轴向出现窜动。

从安装边界来看，这款臂罩的整体宽度完全匹配250毫米规格瘦款AMERiCANO机械臂的臂体宽度，安装后两侧边缘与臂体侧面齐平，轴向长度覆盖了臂体上从肩关节衔接处到肘关节上方的区域，刚好把臂体上最容易被剐蹭的线路布设段完全覆盖，同时不会延伸到关节的转动活动范围内，在臂体做最大角度俯仰、旋转动作的时候，臂罩的边缘不会和相邻的臂段、关节舵机发生碰撞。材质选择上适配ABS材质加工或者TPS打印工艺，采用这两种工艺制作的臂罩有足够的结构韧性，在受到轻微剐蹭的时候不会出现脆裂，同时表面有不错的耐磨性能，长期使用也不会因为反复的摩擦出现边缘起毛、破损的问题，壁厚设置在2毫米，既能够保证足够的防护强度，也不会过多增加臂体的负载，不会影响机械臂的负载能力与运动响应速度。

在实际的应用场景中，不管是用于教学实训场景下的桌面机械臂防护，还是用于小型工件分拣、3D打印工件取放的轻载作业场景，这款臂罩都能起到可靠的防护作用，尤其是在学生实训、新手操作机械臂的场景下，能够有效避免因为操作不当导致的臂体线路被剐扯、关节缝隙进异物的问题，降低设备的日常维护成本，减少因为小故障导致的设备停机时间。和市面上通用的机械臂防护件不同，这款臂罩没有做多余的外延结构，完全贴合目标臂型的轮廓，安装后整体视觉效果协调，不会显得突兀，同时镂空结构的设计也不会影响臂体本身的散热，长时间连续作业的时候，臂体上的电机产生的热量可以通过镂空位置正常散出，不会因为加装防护件导致电机散热不畅出现过热保护的问题。
