JLCMC厚壁法兰式导轴支撑安装结构

在自动化生产线的直线传动单元、精密检测设备的导向机构、小型输送设备的滑动支撑段中，这类厚壁法兰式导轴支撑是承担径向载荷、约束导轴径向窜动的核心基础零件，区别于薄壁冲压式的支撑座，厚壁切削加工的结构能在中低速、中等载荷的往复运动场景下保持长期的形位精度，不会因为长期受交变载荷出现安装座变形、导轴卡滞的问题。从实际选型适配的角度看，这类支撑件的设计逻辑完全围绕导轴安装的同轴度、安装面的贴合可靠性展开：法兰端采用通孔穿螺丝的固定方式，相比螺纹孔锁付的结构，对安装底板的加工公差容忍度更高，现场装配时不需要反复对位攻丝，只要在底板上加工对应规格的光孔，穿过螺丝从背面锁螺母就能完成固定，对于小批量设备改造、工装夹具搭建的场景非常友好，能大幅缩短现场装配的调校时间。

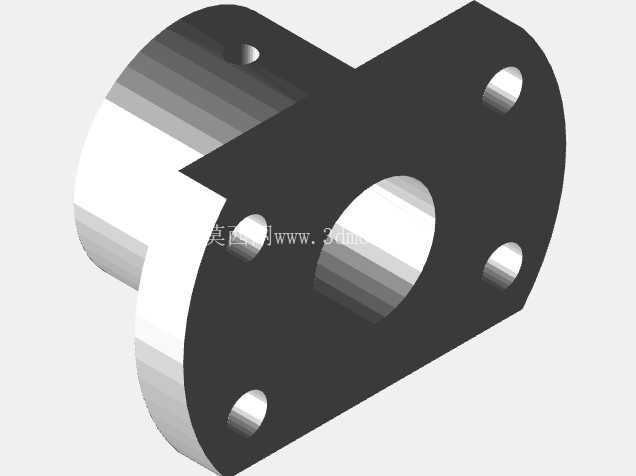

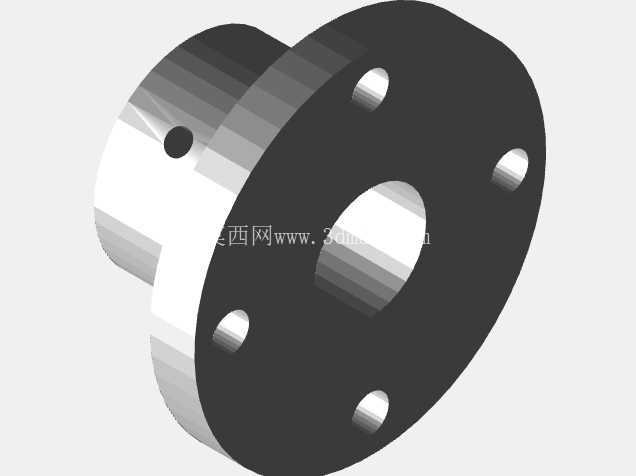

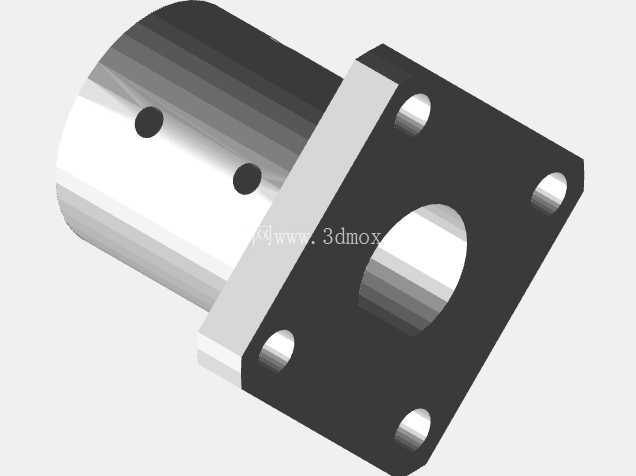

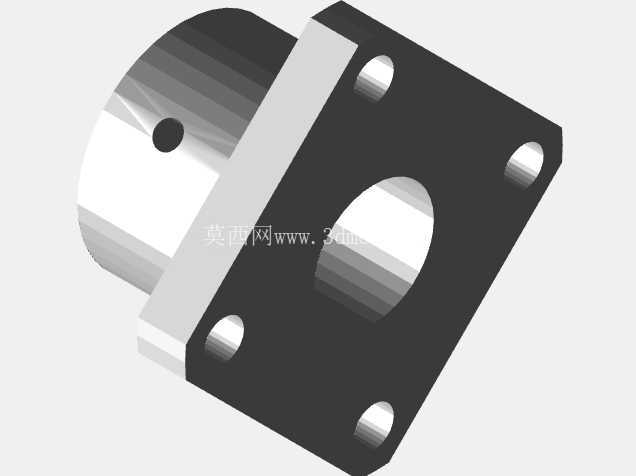

结构上，支撑主体分为同轴的轴套段和法兰安装段两部分，轴套段的内孔是和导轴配合的核心工作面，加工时需要严格控制内孔的圆柱度和与法兰安装面的垂直度，否则导轴穿入后会出现别劲、滑动阻力大的问题，厚壁的设计一方面是提升内孔的刚性，避免锁付螺丝时轴套内孔出现微变形影响导轴滑动，另一方面也能增加内孔和导轴的接触长度，分散导轴传递来的径向载荷，减少局部压强，延长支撑的使用寿命。法兰部分根据安装场景的不同做了圆形和方形两种形态，圆形法兰适合安装空间紧凑、安装孔位需要圆周方向调整的场景，比如在圆形管类机架上安装导向轴时，圆形法兰可以任意旋转调整孔位角度，不会和机架轮廓产生干涉；方形法兰则适合在平面安装板上固定，四个安装孔对称分布，锁付后受力更均匀，抗扭转性能更好，在有侧向冲击载荷的工位上优先选用方形法兰的款式。

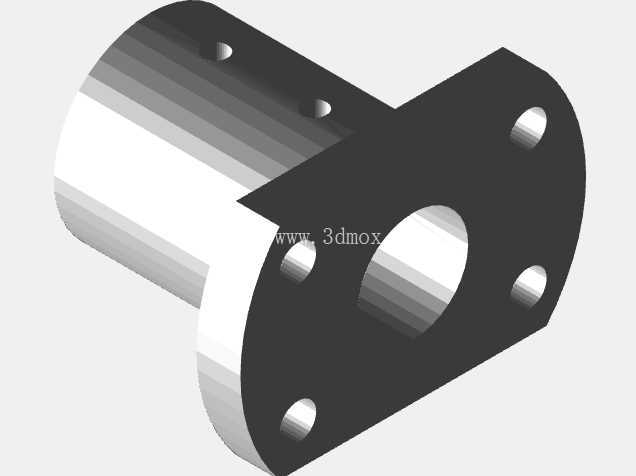

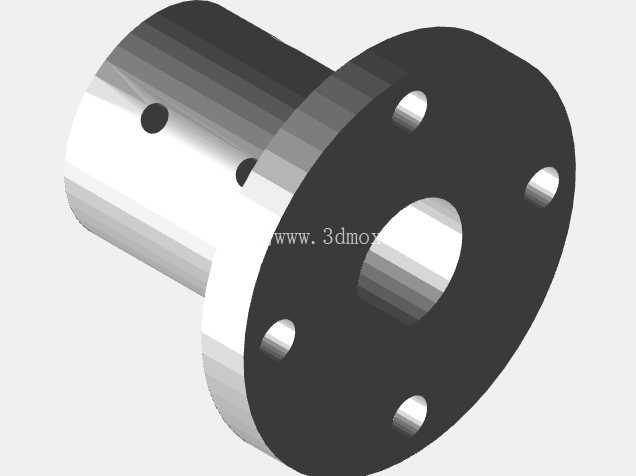

从安装边界尺寸来看，这类支撑的法兰厚度比标准型法兰支撑加厚30%以上，部分加长型款式的轴套段长度也做了延伸，适合导轴悬伸长度较长、需要更大支撑跨度的场景，能有效减少导轴端部的下挠量，提升导向机构的整体刚性。材质选择上覆盖了常用的工业结构材料，普通工况下选用优质碳素结构钢加工，做发黑处理就能满足防锈和基础耐磨需求；在有腐蚀性介质的环境，比如食品包装设备、化工检测设备上，可以选用不锈钢材质的款式，不需要额外做表面涂装就能适应潮湿、弱腐蚀的工作环境；在需要轻量化的设备上，比如桌面型自动化设备、便携式检测工装，铝合金材质的款式重量只有钢制件的三分之一，同时经过硬质阳极氧化处理后表面硬度足够，能满足轻载滑动的耐磨需求。

实际建模设计这类零件时，需要重点关注几个工艺细节：一是法兰安装孔的沉头深度要和所选螺丝的头部高度匹配，保证锁付后螺丝头不高出法兰表面，避免和相邻运动部件产生刮擦；二是轴套内孔的入口处要做合理的倒角，既方便导轴装配时的导入，也能去除加工毛刺避免划伤导轴表面；三是法兰和轴套段的衔接处要做圆角过渡，减少应力集中，避免在受冲击载荷时衔接位置出现断裂。这类支撑件不需要额外加装衬套时，内孔直接和导轴配合做滑动导向，适合低速轻载的手动调节机构、小行程顶推机构；如果是高速频繁往复的运动场景，也可以在内孔压入铜套或者直线轴承，把滑动摩擦转为滚动摩擦，降低运动阻力，这时候只需要在建模时调整内孔的配合公差，预留出轴承或者衬套的压入余量即可，整体安装接口和外形尺寸不需要改动，能实现不同工况下的零件通用化，减少设备的备件种类。在做整机结构布局时，这类支撑的安装面不需要额外做复杂的定位结构，只要保证安装底板的平面度在合理范围内，锁付螺丝后就能保证导轴的支撑精度，相比一体式的导向轴支座，分体通孔固定的方式在后期维护更换时也更方便，不需要拆卸整根导轴就能完成支撑件的更换，大幅降低设备的停机维护时间。
