LR44碱性纽扣电池三维结构设计

做消费类电子结构设计的工程师，大概率都跟LR44这类纽扣电池打过交道，小到手腕上的石英表、儿童玩具里的发光模组，大到工业设备里的主板CMOS备份电源、手持检测仪器的辅助供电，都能见到它的身影。这次建模的时候，我没有直接照搬通用电池的简化模型，而是先翻了市面主流品牌LR44的实测尺寸，把壳体的卷边结构、正极面的标识刻印、负极接触面的细微弧度都做了还原，毕竟很多结构工程师在做电池仓配合的时候，经常因为模型忽略了壳体卷边的0.15mm凸起，导致开模后电池装进去卡滞，或者接触弹片压力不够出现掉电问题。

从实际应用场景来说，LR44的适配场景非常杂，不像大容量锂电池有固定的设备安装位，它经常被用在空间极度紧凑的小型设备里，比如老式的卡片式计算器、入耳式助听器的早期型号、厨房用的小型电子计时器，还有很多DIY电子爱好者做的迷你发光摆件，都会选用这款电池。这就要求模型的尺寸精度必须卡准行业通用公差，我在建模的时候特意把外径控制在11.6mm±0.05mm，总高度控制在5.4mm±0.03mm，这个尺寸是我拆了三个不同品牌的全新LR44电池实测出来的均值，比很多网上随便拉的圆柱模型要贴合实际装配需求。

设计思路上，我没有把它做成一个单纯的实心圆柱，而是拆分了正极壳体、负极底盖、内部密封胶圈三个可拆分的结构层，虽然很多时候整机装配只需要用到电池的外轮廓，但如果是做电池弹片的接触仿真，或者做电池仓的密封结构设计，就需要知道壳体边缘的卷边圆角、负极面的凹陷深度——很多新手工程师做弹片设计的时候，只按圆柱平面算接触行程，实际LR44的负极中心有大概0.2mm的冲压凹陷，弹片的接触凸点如果刚好顶在凹陷位置，用久了就会出现接触电阻变大的问题，我在模型里把这个凹陷的弧度也做了出来，方便做干涉检查和接触位置模拟。

说到安装边界，LR44的安装通常有两种形式，一种是弹片直接夹持，靠正负极弹片的弹性压力把电池固定在仓内，这种结构对电池的外径公差要求很高，如果模型做小了0.2mm，实际装配的时候电池就会在仓里晃，设备跌落的时候容易瞬间断电；另一种是带卡扣的电池座，这种结构除了外径，还要考虑电池正极面的凸起高度，很多电池座的卡扣是压在正极壳体的边缘，如果模型没做卷边的让位，卡扣装配的时候就会顶住电池卷边，导致电池装不到位。我在建模的时候特意把正极面的标识刻印做了0.05mm的下沉深度，不是为了视觉效果，而是有些设备的电池仓会在正极面贴绝缘麦拉片，如果刻印凸起太高，麦拉片贴上去就会有局部间隙，长期使用后麦拉片移位可能造成短路风险。

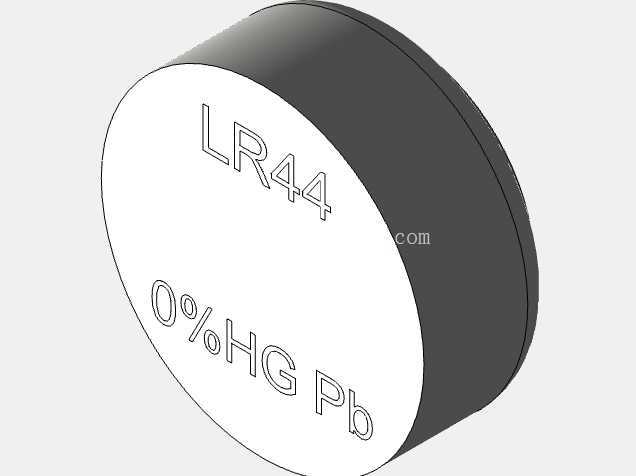

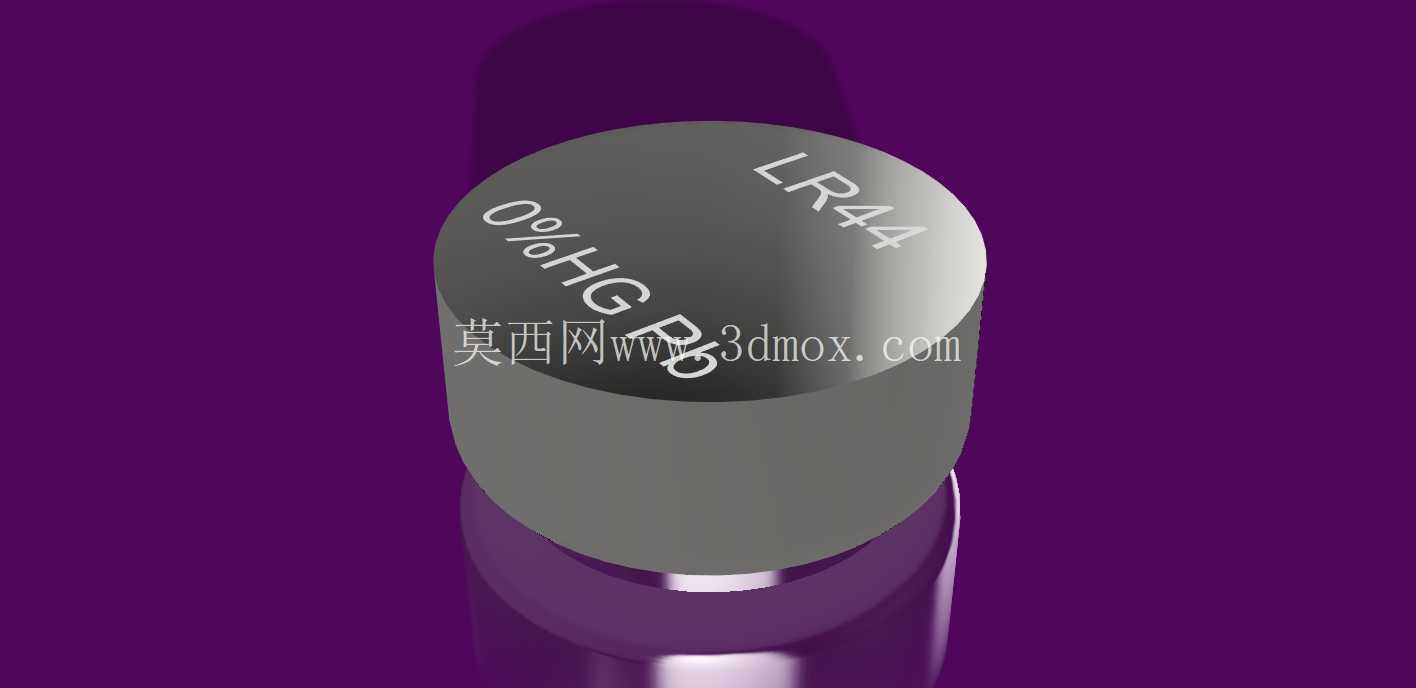

另外，这款电池的无汞标识也是实际生产中需要注意的点，现在市面合规的LR44都在正极面印有0%HG Pb的标识，我在模型表面还原了这个标识的位置和字号比例，做产品包装或者说明书渲染的时候，可以直接用这个模型出图，不用后期再P标识。很多人觉得纽扣电池结构简单，随便拉个圆柱就行，但实际做产品的时候，往往就是这些小零件的尺寸细节没做到位，导致整机组装出现各种小问题，比如电池装进去取不出来、接触不良、绝缘距离不够等等。我做这个模型的时候，特意把壳体的脱模斜度也做了进去，虽然电池本身是冲压件不是注塑件，但电池仓的注塑模具是要考虑脱模斜度的，参考电池本身的细微斜度来做仓体的斜度，能让装配顺滑度提升很多，不会出现硬压进去的情况。

从供电特性来说，LR44的1.5V标称电压是很多低功耗小型电子设备的适配电压，不需要额外的稳压电路就能直接给主控芯片供电，这也是它应用这么广泛的原因之一。在做整机结构布局的时候，用这个精准的模型来排布电池位置，能提前算好正负极弹片的走线空间，避免弹片跟周边的电阻电容引脚发生短路，尤其是在做厚度只有6mm左右的超薄卡片设备时，0.1mm的尺寸偏差都可能导致壳体合不上，这也是我为什么要花时间把每个细节尺寸都卡准的原因，毕竟结构设计的核心就是在有限的空间里把每个零件的位置和配合都算到极致，一个小小的电池模型，也能影响整个产品的装配良率。
