家用AA碱性干电池三维结构设计

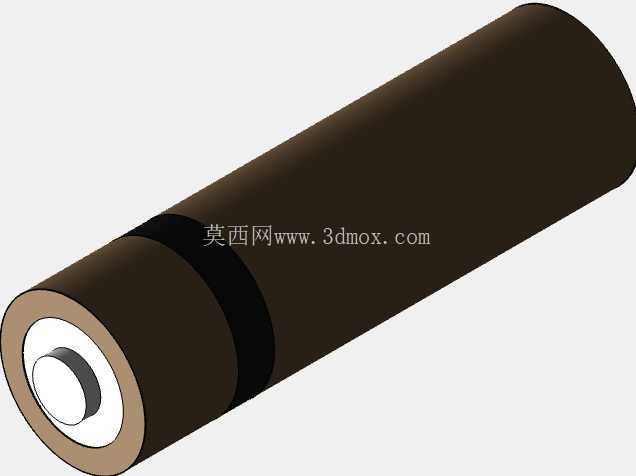

　　日常接触到的AA规格圆柱电池，是民用消费电子领域普及率最高的独立供电单元之一，从电视遥控器、无线鼠标、儿童电动玩具，到便携测温仪、小型手电筒、家用燃气报警器，几乎覆盖了所有低功耗便携电子设备的供电场景，这类电池的结构设计看似简单，实则每一处尺寸公差、外形细节都对应着通用适配的硬性要求。做这类标准件三维建模的时候，首先要卡死的就是外形安装边界，AA电池的通用标称直径为14mm，整体高度控制在50mm，正极端的凸起金属帽直径约5mm，突出壳体高度0.8-1mm，负极端为平整金属底盖，整个壳体的圆柱度公差要控制在0.1mm以内，才能保证装入各类标准电池仓时不会出现卡滞、接触不良的问题。

　　很多新手建模的时候容易忽略壳体上的绝缘封套与金属壳体的配合关系，实际产品中，钢质冲压外壳是电池的负极导通载体，外层包裹的PVC绝缘封套要完全覆盖钢壳侧面，仅在负极底盖和正极金属帽位置留出导通区域，封套的厚度一般在0.15-0.2mm之间，建模时如果遗漏这个厚度层，做整机装配干涉检查的时候就会出现尺寸偏差，导致电池仓的设计尺寸预留不足。从功能特性来看，碱性体系的AA电池标称开路电压为1.5V，相比同规格的碳性电池拥有更高的容量和大电流放电能力，能够满足短时间需要较大电流输出的便携设备需求，比如电动剃须刀、儿童遥控车这类负载波动较大的产品，这类电池的内部结构采用卷绕式电芯设计，正极二氧化锰环紧贴钢壳内壁，中间的锌膏负极通过集流体连接到正极帽位置，中间的隔离层要完全分隔正负极区域，避免内部短路。

　　建模过程中，正极位置的绝缘密封胶圈是容易被忽略的细节，这个胶圈卡在钢壳收口位置，既要固定正极集流体的位置，还要实现钢壳与正极帽之间的绝缘密封，防止电池内部的电解液渗漏，胶圈的截面为矩形带圆弧过渡，外径与钢壳收口后的内径过盈配合，过盈量控制在0.2mm左右，既能保证密封效果，又不会在装配时压裂胶圈。在实际的设备结构设计场景中，AA电池的三维模型使用率非常高，做手持类电子设备的结构设计时，设计师需要直接调用标准电池模型来排布电池仓的位置，计算仓体的内部空间，预留弹簧触点的压缩行程——一般电池仓的负极弹簧压缩行程要预留3-5mm，正极接触片要对应正极帽的位置做凸起设计，保证电池装入后正负极都能可靠接触，不会因为设备摔落、晃动出现断电问题。

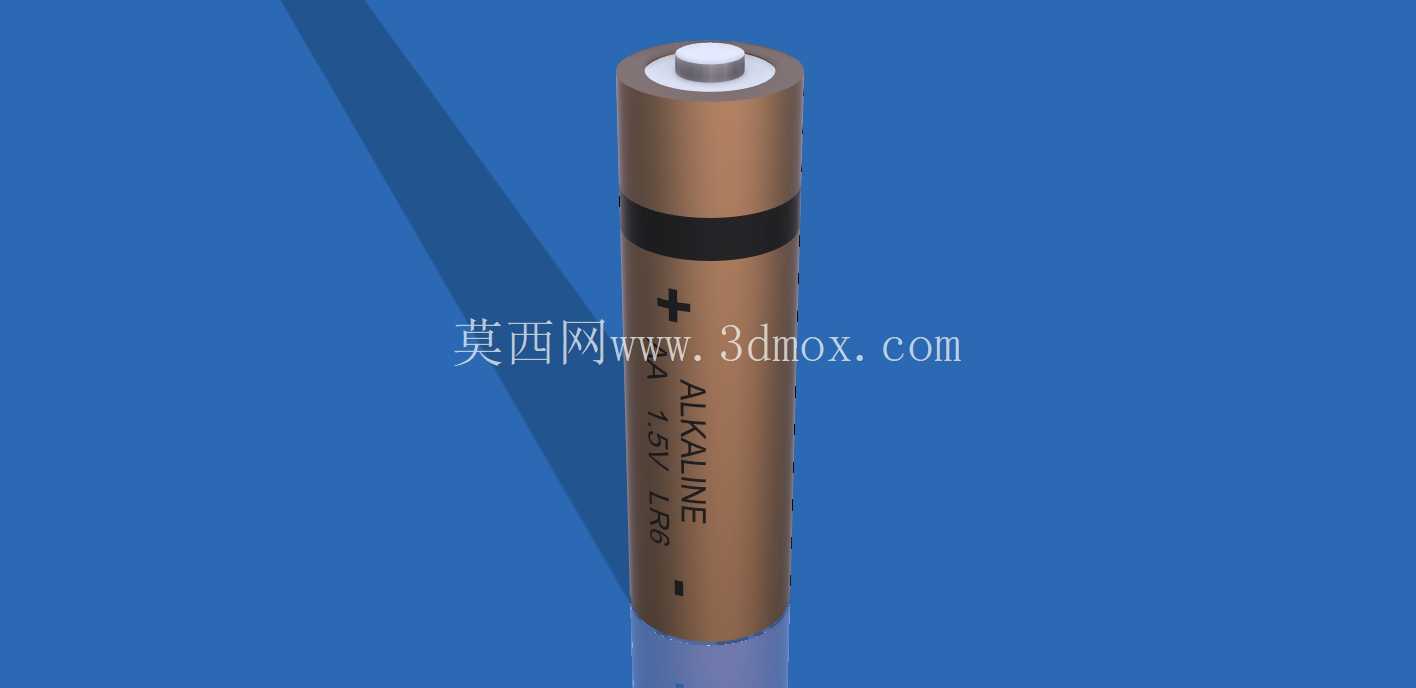

　　很多人做电池模型的时候会把壳体做成完全光滑的圆柱，但实际量产的AA电池，钢壳表面会有非常细微的冲压纹路，外层PVC封套上会印刷极性标识、型号参数、警示信息，这些细节在做产品渲染、装配动画的时候能够大幅提升真实感，尤其是做产品爆炸图演示的时候，电池的极性标识清晰，能够让装配人员快速识别安装方向，避免装反导致的电路损坏。从设计思路上来说，这类标准通用件的建模不需要做夸张的外形改动，核心是严格贴合通用尺寸规范，保证模型在装配环境中能够真实反映实际零件的安装状态，比如钢壳底部的圆角过渡，不能做的太大，否则会导致电池装入仓体后与负极弹簧的接触位置偏移；正极帽的边缘要做小圆角处理，避免安装时刮伤电池仓的接触弹片。另外，电池的整体重量也是结构设计时需要考虑的参数，单节AA碱性电池的重量约23g，在做手持设备的重心配平计算时，电池的重量分布会直接影响手持手感，所以建模时要给模型赋予正确的材料属性，钢壳、正极帽、绝缘胶圈、内部电芯的密度分别设置，才能在工程软件中得到准确的质量属性数据，为后续的结构优化提供参考。在做压铸模具相关的配套设计时，这类标准件的模型也常被用来做模腔尺寸校验，比如生产电池仓塑料件的压铸模具，需要参照标准电池模型来调整仓体内径的脱模斜度，一般斜度控制在0.5度以内，既方便脱模，又能保证电池装入后的松紧度合适，不会出现过松掉电、过紧难以更换的问题。
