110mm规格旋转台伺服电机连接座结构

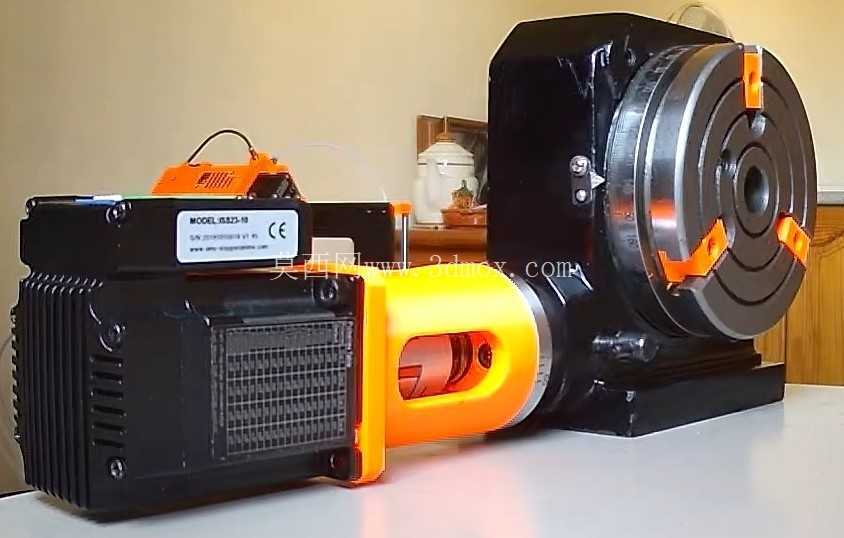

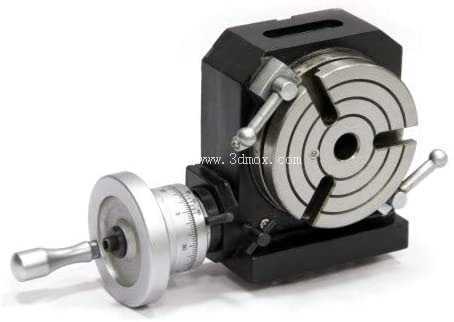

在精密加工、自动化装配、光学检测这类需要多工位回转切换的设备场景里，旋转台的动力转接部件一直是影响传动同轴度、安装稳定性的核心结构件，这次梳理的这款适配110mm规格旋转台的连接座，就是针对水平、垂直两种安装姿态的SOBA系列旋转台与ISS23-10系列步进伺服电机的对接需求设计的转接构件。从实际装配场景来看，这类连接座往往要同时兼顾两端的安装基准匹配：一端对接旋转台的安装法兰面，另一端对接伺服电机的输出端定位止口，中间的腔体还要预留出联轴器的安装空间，同时要兼顾整体的轻量化和结构刚性，避免电机启停时的扭转振动传递到旋转台台面，影响工位定位精度。

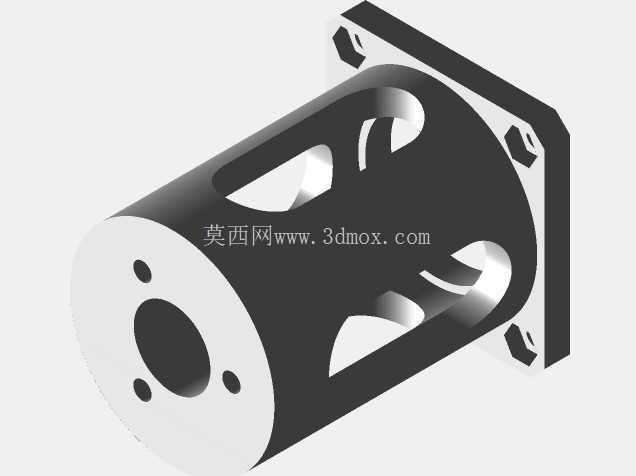

从结构设计的细节来看，这款连接座采用了带法兰边的筒式主体结构，法兰端面上预留了四个对称分布的安装沉孔，刚好匹配110mm规格旋转台的安装孔位分布，沉孔设计可以让连接螺栓的头部完全沉入构件内部，不会突出安装面影响旋转台与连接座的贴合精度，安装面的平面度公差在设计时需要控制在0.02mm以内，保证对接后不会出现倾斜导致的传动偏心。筒身部分做了三处对称的镂空开窗设计，这部分的设计考量并不是单纯为了减重：一方面装配时可以通过开窗直接观察内部联轴器的对接状态，方便调整电机轴与旋转台输入轴的同轴度，不需要反复拆装构件就能确认锁紧螺钉的位置；另一方面，连续运转时电机和联轴器产生的热量可以通过开窗快速散出，避免密闭腔体内温度升高导致的润滑脂失效或者构件热变形，同时镂空结构在保证筒身扭转刚性的前提下，有效降低了整体的重量，减少旋转台端的悬垂负载，尤其是在垂直安装姿态下，悬垂重量的降低能明显减小旋转台支撑轴承的轴向负载，延长轴承的使用寿命。

连接座的电机对接端同样设计了定位止口，止口的尺寸公差采用H7级精度，刚好和ISS23-10系列伺服电机的前端定位凸台过渡配合，保证电机输出轴与连接座中心轴线的同轴度控制在0.01mm以内，端面上的三个安装孔呈120度均匀分布，匹配伺服电机的前端安装孔位，安装时螺栓采用对角锁紧的方式，避免单边受力导致的止口配合偏移。从安装边界尺寸来看，整个连接座的轴向长度刚好覆盖常用的梅花联轴器的安装长度，不会因为轴向尺寸过长导致电机轴悬伸量过大，也不会因为尺寸过短导致联轴器与腔体内壁发生干涉，筒身的外径尺寸控制在合理范围内，不会和旋转台周边的传感器、管线支架等周边构件发生位置冲突，不管是水平安装在回转工作台的侧面，还是垂直安装在分度转台的底部，都能留出足够的操作空间用于接线和日常维护。

从实际使用的工况适配角度，这款连接座的材质选用常规的6061铝合金进行表面阳极氧化处理，相比钢制构件重量降低了60%以上，同时铝合金的减振性能更好，能有效吸收伺服电机高速启停时产生的高频振动，避免振动传递到旋转台台面导致工件定位偏移；而筒身的壁厚经过受力校核，在额定扭矩输出的工况下，扭转角控制在0.05度以内，完全满足精密回转工位的传动刚性要求。在设计建模过程中，需要重点关注两端安装孔的位置度公差，以及止口与筒身内孔的同轴度要求，建模时要提前预留出表面处理的厚度余量，避免阳极氧化后尺寸超差导致装配困难；同时镂空开窗的边缘要做倒圆角处理，避免应力集中导致构件在频繁正反转的工况下出现裂纹，倒角的尺寸也要控制，不能因为倒角过大影响筒身的整体刚性。

这类转接构件虽然不属于设备的核心功能部件，但在实际的设备搭建过程中，往往是影响装配效率和运行精度的关键零件，很多设计人员在选型时容易忽略转接座的精度匹配问题，直接采用简单的焊接件或者粗加工的板材拼接，导致传动过程中出现偏心、振动等问题，最终影响整个旋转台的定位精度和使用寿命。这款经过尺寸匹配和结构优化的连接座，刚好解决了110mm规格旋转台与对应规格伺服电机的标准化对接问题，不需要设计人员再单独进行非标构件的绘图和加工，能有效缩短设备的设计和装配周期，同时标准化的精度控制也能保证传动系统的稳定性，在多工位自动化装配线、精密检测转台、数控回转工作台等场景下都能适用。
