可拆卸式塑料连接卡扣结构设计

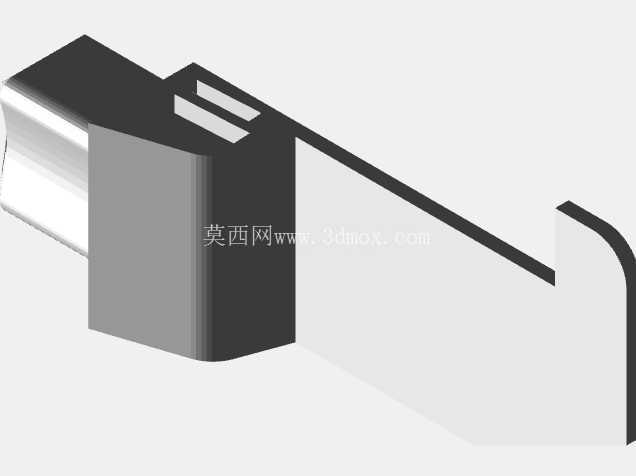

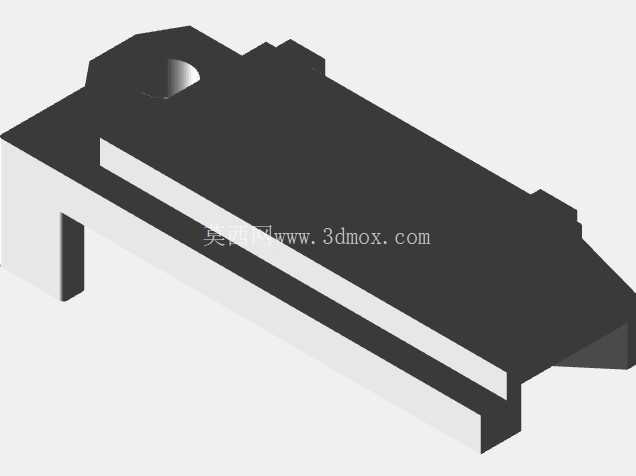

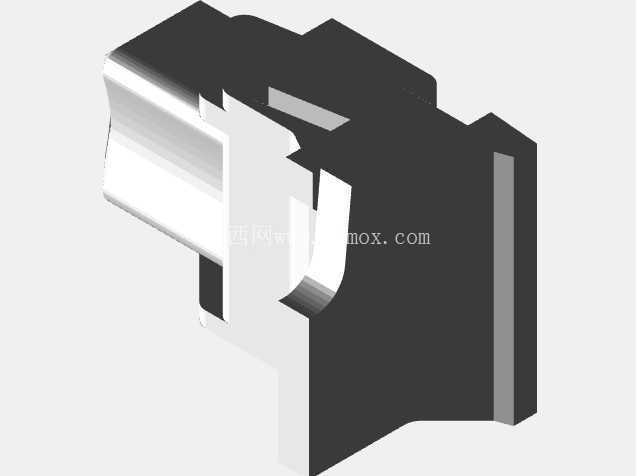

这类可拆卸塑料连接构件，常应用在需要频繁拆装的设备护罩、小型组件快装工位、低压电气盒盖板固定场景中，替代传统螺丝连接来减少拆装工时，在自动化设备外围护板、小型家电外壳拼接、3D打印原型快装验证环节都有很高的适配性。从结构设计逻辑来看，该构件采用悬臂式卡扣配合插接槽的组合形式，主体插接段做了等厚加强处理，避免反复插拔过程中出现根部应力断裂，卡扣的卡合面设计了15度的导向斜角，装配时可以顺着斜角自动滑入卡合位，不需要额外对准操作，拆卸时只需要按压外露的弹性臂即可解除锁止，全程不需要辅助工具。

从安装边界来看，该构件的插接段宽度适配常规2mm厚度的钣金或塑料板安装孔，卡合行程控制在3mm，既保证连接后不会出现松脱旷量，也不会因为卡合量过大导致拆卸时需要施加过大的力造成弹性臂断裂。构件的外露段做了直角过渡处理，和安装面贴合后没有突出的锐边，避免设备运行过程中剐蹭操作人员或者管线。设计阶段特意将弹性臂的厚度做了渐变处理，靠近根部的位置厚度略大于卡合端，让应力集中点分散在整个臂长上，而不是集中在根部转角位置，经过反复插拔验证，这种结构的疲劳寿命比等厚弹性臂提升40%以上，能够满足日常设备维护中数百次拆装的使用需求。

在实际设备装配场景中，这类卡扣往往成对布置在护板的对称位置，不需要在安装面上预留螺纹孔，也不需要配套螺母、垫片等零散紧固件，对于薄板类零件的连接来说，能大幅降低装配环节的零件管理成本，也避免了螺丝滑牙、锈蚀导致的后期维护困难。针对塑料材质的特性，设计时在卡扣的卡合接触面做了0.2mm的微凸点处理，减少卡合面的接触面积，降低塑料件长期受压出现的蠕变松脱问题，即使在设备存在小幅振动的工况下，也能保持稳定的连接强度，不会出现护板异响、脱落的问题。构件的插接导向段做了圆弧收边，装配时即使存在1mm以内的位置偏差，也能顺着圆弧导向顺利滑入安装位，降低了装配环节的对位精度要求，适配流水线快速装配的作业节奏。

从功能特性来看，该构件除了基础的连接固定作用，还预留了小型标识粘贴位，可以在构件表面粘贴组件编号、维护提示等标识，不需要额外在设备面板上粘贴标签，保持设备外表面的整洁度。针对不同的使用场景，该结构可以通过调整弹性臂的长度、厚度来适配不同的卡合力需求，比如需要频繁拆装的检修口位置，可以适当减薄弹性臂厚度降低拆卸按压力，对于长期固定不需要经常拆卸的位置，可以增加弹性臂厚度提升连接牢固度。整个构件没有复杂的曲面结构，注塑生产时模具结构简单，不需要复杂的抽芯结构，量产时的成型良率高，生产成本控制在较低区间，适合大批量配套使用。在三维建模过程中，特意对所有转角位置做了R0.5的圆角处理，既避免注塑成型时出现应力开裂，也消除了零件上的锐边，满足设备安全设计的相关要求。
