内燃机车车体内部结构三维设计

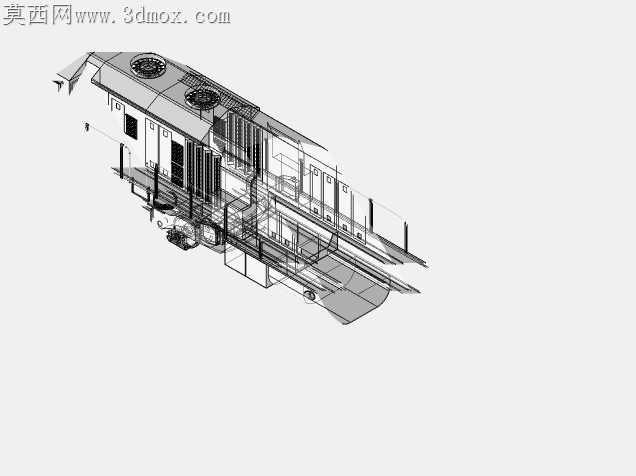

该模型完整还原了干线内燃机车的车体内部布局与核心部件装配关系，可用于轨道交通装备领域的新员工结构认知培训、检修作业流程推演、整车布局优化仿真等场景，也能为职业院校铁道机车专业的理实一体化教学提供具象化的展示载体，解决传统平面图纸难以直观呈现舱内部件空间位置关系的痛点。从实际用途来看，该型机车主要承担干线铁路的客货牵引任务，模型重点呈现了车体内部的动力单元布置、冷却系统管路走向、电气柜安装位置、司机室操控区布局以及走行部与车体的连接结构，清晰展现了各系统之间的装配边界与干涉预留空间。在功能特性层面，模型通过线框与实体结合的展示方式，既保留了车体外部的流线型轮廓设计，又完整呈现了内部设备的排布逻辑：顶部设置的两组冷却通风装置对应下方动力单元的散热需求，侧墙预留的检修舱门位置与内部部件的维护操作空间完全匹配，车体底架的承载梁结构对应走行部的安装点位，能够直观体现整车的载荷传递路径。设计思路上，该模型遵循机车设计的模块化布局原则，将动力舱、冷却室、电气室、司机室沿车体纵向依次排布，各功能舱室之间预留了足够的管线敷设空间与人员巡检通道，在保证结构强度的前提下尽可能压缩非功能空间，提升整车的空间利用率；同时模型严格遵循机车车体的安装边界要求，底架的安装接口尺寸、车钩的安装高度、设备舱的离地间隙都符合铁路机车的限界规范，确保设计方案能够满足实际线路的通行要求。从结构细节来看，模型清晰呈现了车体侧墙的立柱排布、车顶的圆弧过渡结构、底架的边梁承载结构，以及内部设备的安装固定方式，能够帮助使用者快速理解机车从外部蒙皮到内部骨架的完整受力体系，掌握各核心部件的拆装顺序与维护操作空间要求，为后续的机车改型设计、检修工装开发提供可靠的三维数据参考。
