六边形线缆导向收纳边框结构件

日常桌面设备布线场景中，平板类显示设备的外接线缆常因无固定路径出现走线杂乱、易拉扯松脱的问题，尤其在展会展品展示、个人桌面工位布置这类对整洁度有要求的场景下，外露的杂乱线缆既影响视觉观感，也容易在人员走动、设备调整过程中被勾挂，导致接口松动甚至线缆外皮磨损。这款六边形边框导向结构，正是针对这类小空间线缆规整需求开发的功能件，同时兼顾装饰属性，可适配多数常规尺寸平板显示设备的外框安装需求。

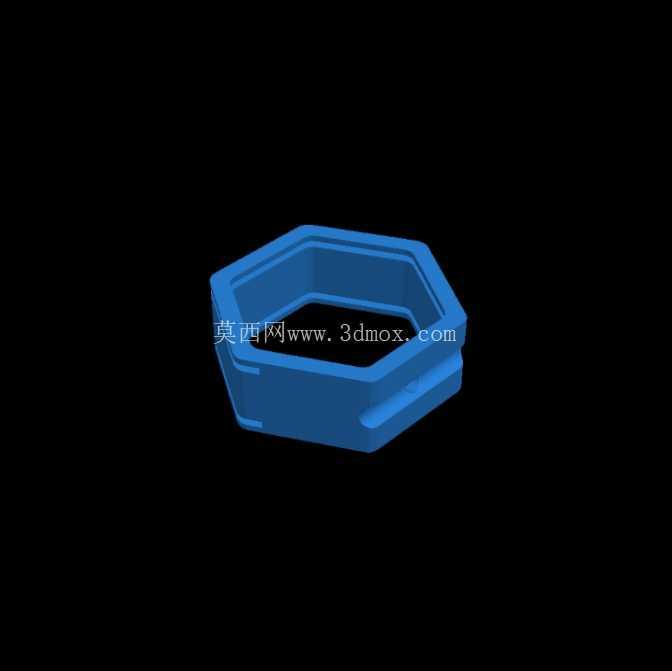

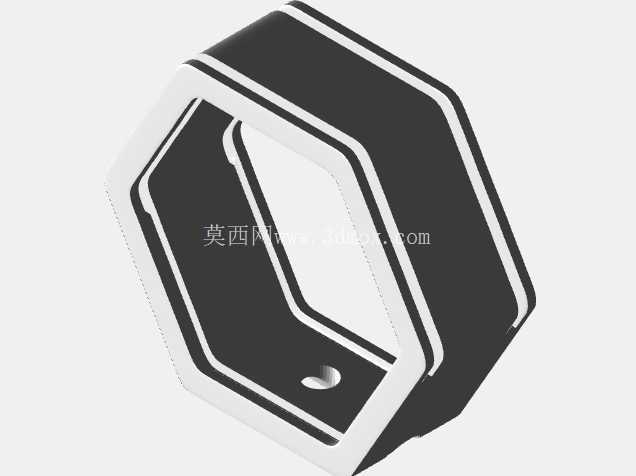

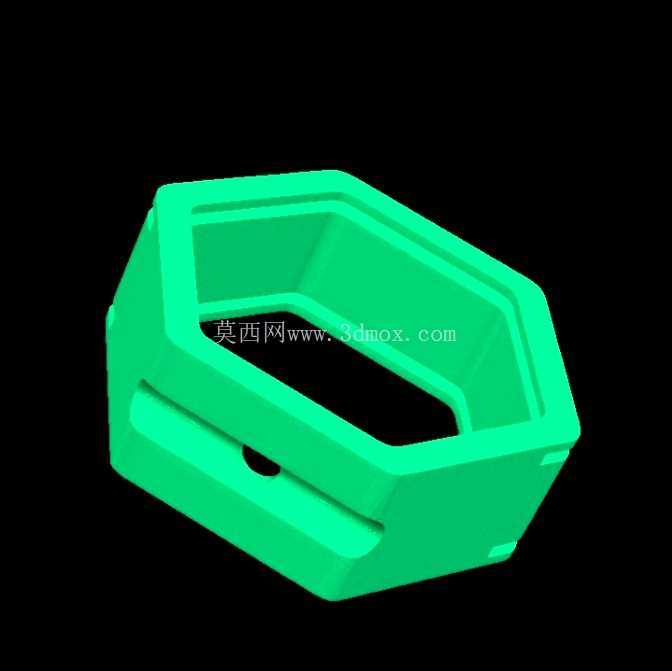

从结构设计逻辑来看，整体采用正六边形外轮廓，边框做双层阶梯式内凹造型，既强化了单件的结构刚性，也让多件拼接时的对位更精准，相邻边框可通过侧边的导向切口实现无缝卡合，用户可根据实际布线长度、走线方向灵活拼接多组组件，搭建出适配不同桌面布局的线缆走向路径，无需额外粘接或紧固件即可完成组合，拆装调整都十分便捷。边框内侧预留的弧形导向缺口，是线缆穿设的核心通道，缺口边缘做了R0.4的圆角倒钝处理，避免穿线时尖锐边角刮伤线缆绝缘层，缺口的尺寸经过反复校核，可同时容纳3根以内常规直径的USB线、HDMI线或低压供电线，满足单台显示设备的外接走线需求。

实际使用过程中，线缆从导向缺口穿入后，可顺着边框内侧的预留槽位排布，槽位的深度刚好可将线缆完全隐藏在边框内部，从正面观察完全看不到外露线缆，配合六边形本身的几何造型，可作为桌面装饰元素融入整体布置风格，不会像传统理线夹那样突兀。边框底部做了微凸的防滑触点设计，放置在木质、玻璃、金属等常见桌面材质上时，可提供足够的静摩擦力，避免拉扯线缆时整个边框出现移位，确保线缆接口处不会受外力拉扯，降低接触不良的故障概率。

针对增材制造的工艺适配性，这款结构在设计时就做了针对性优化：整体壁厚均匀控制在2mm，无大角度悬空结构，打印时无需添加额外支撑即可完成成型，减少后期支撑去除的工作量；层厚设置为0.2mm时，可保证导向缺口、拼接卡位这些关键配合位置的尺寸精度，填充率设置为20%即可满足日常使用的结构强度要求，不会出现受力开裂的问题。材料选择上，PLA材质即可满足常规室内桌面使用的强度需求，若需要更高的韧性和耐温性，更换为PETG材质打印也可直接适配，无需调整模型尺寸。

安装边界方面，单件六边形边框的对边尺寸适配10-15英寸平板显示设备的外框固定，若用于更大尺寸的设备，可通过多件拼接组合扩展覆盖范围，边框与设备接触的位置预留了0.5mm的胶层间隙，用户可根据需求使用无痕双面胶完成边框与设备背面的固定，不会在设备表面残留胶痕。除了桌面显示设备的理线场景外，这款结构也可用于小型手办展示台的走线隐藏、墙面小型装饰画的布线规整，甚至可作为小型绿植的装饰围边使用，场景适配性十分灵活。

从结构可靠性角度验证，单件边框可承受5N的侧向拉力不出现变形，拼接后的组合结构可承受10N的线缆拉扯力不出现松脱，完全满足日常桌面场景的使用强度要求。导向缺口的位置经过多轮调整，设置在六边形边框的侧边靠下位置，既保证线缆穿设的便捷性，也不会让线缆从正面外露，兼顾功能实用性与外观整洁度。边框表面无多余的凸起或镂空结构，打印完成后仅需简单去除层纹即可直接使用，无需额外的后处理工序。
