IF Cera马桶盖固定限位销轴结构

　　卫浴场景中，马桶盖与陶瓷基座的连接可靠性直接影响日常使用体验，传统配套销轴易因频繁开合受力、清洁时外力拉扯出现脱落丢失的问题，一旦销轴遗失，整套马桶盖连接支架往往无法单独购得替换配件，只能整体更换连接组件，造成不必要的物料浪费。这款销轴结构正是针对IF Cera系列马桶的安装匹配需求设计，核心作用是完成马桶盖铰接部位的穿接固定，承担马桶盖开合过程中的径向载荷与轴向限位作用，避免盖板在使用过程中出现窜动、脱落的情况。

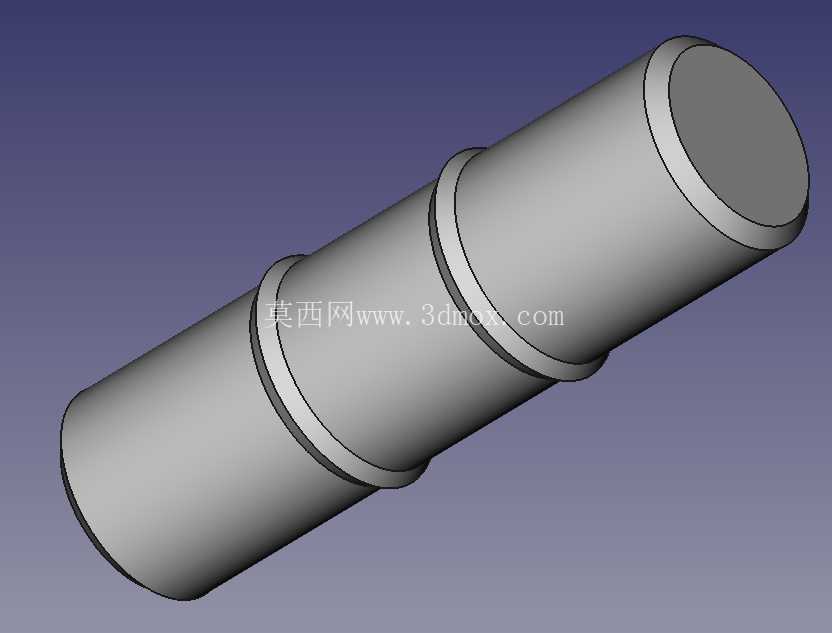

　　从结构设计逻辑来看，销轴主体采用阶梯轴构型，沿轴向设置三道环形凸缘，两端为等直径的光轴段，分别穿入马桶盖两侧铰接支座与基座连接支架的对应安装孔内，中间的环形凸缘分别卡接在铰接支座的孔位端面，实现轴向位置的限位，不需要额外加装卡簧或者定位螺钉，安装时直接对准孔位推入即可完成装配，拆卸时仅需从一端顶出就能完成销轴的取出，日常维护拆装效率较高。设计过程中针对原有销轴易脱落的问题做了针对性优化，适当调整了销轴的轴向配合长度，增加了与安装孔的接触配合段长度，同时调整了环形凸缘的凸起高度，让凸缘与铰接支座端面的卡接限位更可靠，避免日常开合过程中销轴受轴向力窜出滑落。

　　从安装边界来看，销轴的外径尺寸完全匹配IF Cera系列马桶铰接支座的原有安装孔径，不需要对原有马桶盖或者基座支架做任何二次加工，可直接替换原有遗失或者磨损的销轴，两端的光轴段做了微小的倒角处理，安装时可顺利导入安装孔，不会出现卡滞或者刮伤铰接孔内壁的情况。销轴的整体结构为对称式设计，安装时不需要区分方向，两端均可作为插入端，降低了安装过程中的方向识别成本，即使是非专业人员也能快速完成替换安装。

　　从受力角度分析，马桶盖开合过程中销轴主要承受剪切应力，阶梯式的结构在保证整体强度的同时，通过环形凸缘分散了轴向窜动时的冲击力，避免应力集中导致的销轴变形或者断裂，表面光滑的圆柱面与铰接孔形成间隙配合，既保证了马桶盖开合转动的顺畅性，又不会因为配合间隙过大出现盖板晃动的问题。在日常卫浴潮湿使用环境下，这种一体式的销轴结构没有拼接缝隙，不容易残留清洁污渍或者积水，降低了长期使用过程中锈蚀卡滞的概率，相比原有市场上配套的细长销轴，优化后的销轴轴向尺寸更合理，凸缘的位置设置刚好对应铰接部位的受力支撑点，开合过程中受力更均匀，不会出现局部应力过大导致的支座孔磨损问题。实际安装验证过程中，销轴推入安装孔后，三道环形凸缘分别卡在两侧支座外侧与中间连接支架的端面，轴向窜动量控制在极小范围内，即使频繁开合马桶盖，销轴也不会出现轴向滑移脱出的情况，完全满足日常使用的固定需求。这种销轴结构不需要额外的锁紧配件，依靠自身的阶梯结构实现轴向定位，结构简单可靠，加工成型难度低，不管是机加工还是3D打印都能快速制作出适配的替换件，解决了单独配件难采购的实际问题。
