佳能AF514XL-S胶片相机替换齿轮

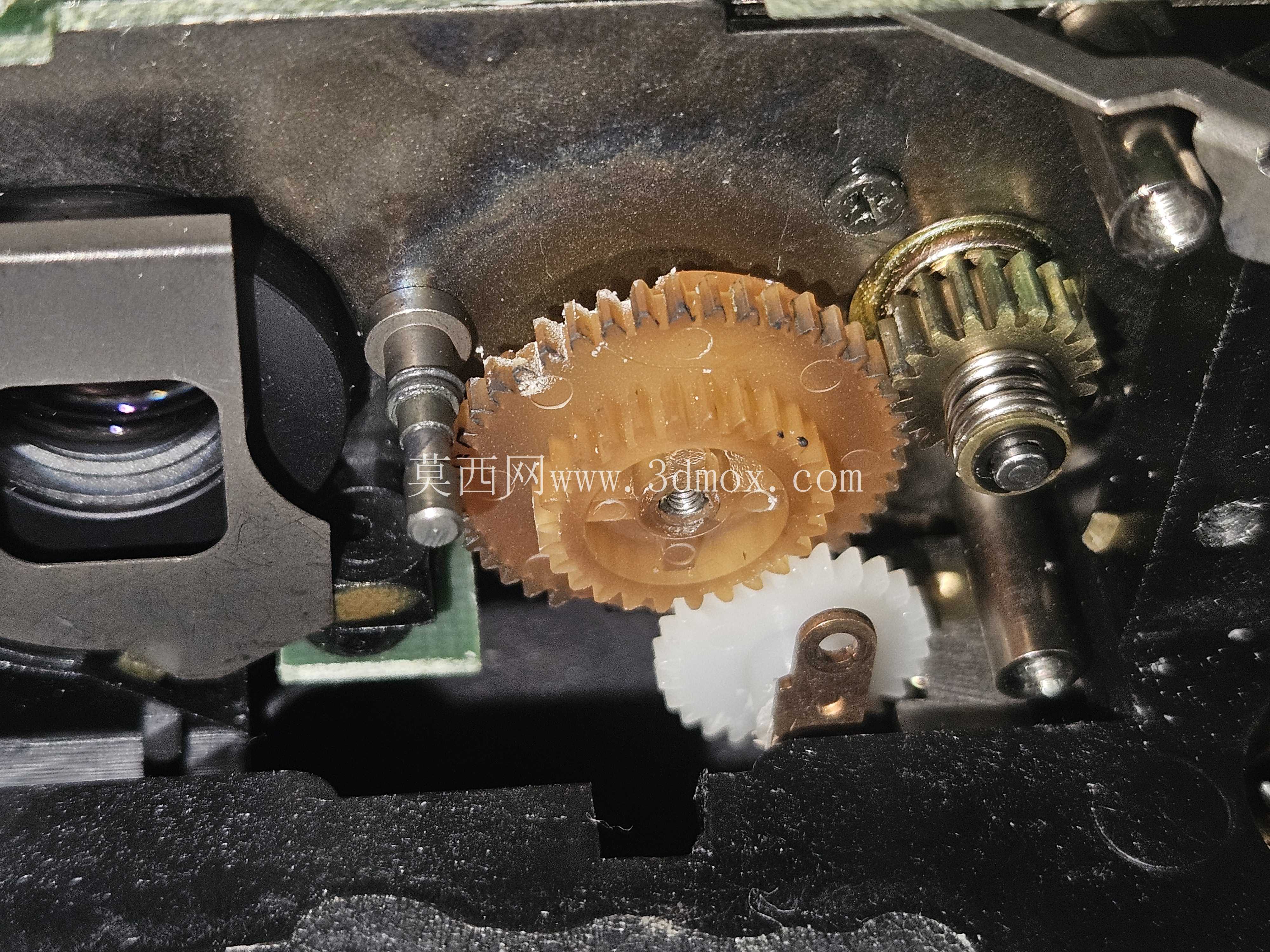

这款齿轮主要适配佳能AF514XL-S系列胶片相机的卷片传动机构，同时可兼容同结构的非AF版本同型号相机，核心作用是承担卷片轴与动力输出端之间的扭矩传递，完成胶片逐帧输送的精准传动。在胶片相机的传动链路中，该齿轮位于机身中部的传动夹层，属于易损耗的传动部件，长期闲置后原机尼龙材质齿轮容易出现齿牙崩裂、内孔打滑的问题，直接导致卷片卡滞、无法过片的故障，直接替换该零件即可恢复相机的卷片功能，无需更换整组传动组件。

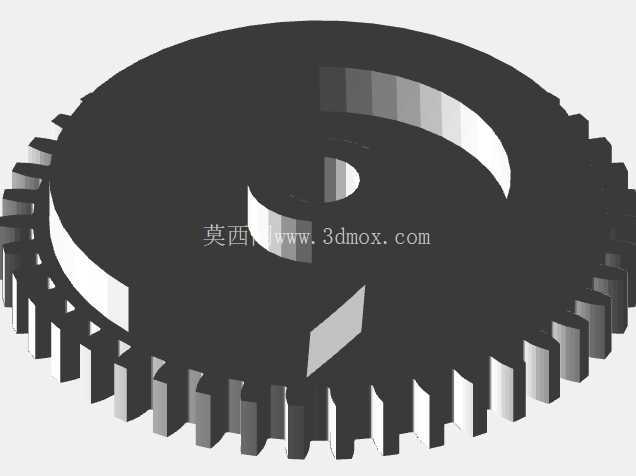

从结构设计来看，该齿轮采用直齿圆柱齿形设计，齿廓参数匹配原机传动链的啮合间隙，齿顶圆与齿根圆的尺寸严格适配原机安装腔的空间边界，不会出现齿顶碰壳、啮合间隙过大导致的传动异响问题。齿轮中心的安装孔带有定位缺口，与原机传动轴的扁位结构完全匹配，安装后无需额外打胶固定即可传递额定扭矩，避免长期运转后出现齿轮与轴相对打滑的情况。齿轮端面的弧形减重槽并非随意设计，一方面是匹配原机仓内的凸起避让位，避免安装时与机身内部的定位柱发生干涉，另一方面也减少了齿轮自身的转动惯量，降低卷片动作的驱动力需求，让卷片手感更顺滑。

实际安装过程中需要注意，该齿轮位于机身中部的传动层，拆解时需要按顺序移除机身外壳、卷片拨杆组件、上层传动板后才能触及安装位，安装时要保证齿面与相邻传动齿轮的啮合侧隙在0.02-0.05mm区间，侧隙过大会导致卷片时齿面撞击产生异响，侧隙过小则会出现卷片卡滞、阻力过大的问题。齿轮的轴向定位依靠原机的卡簧槽结构，安装到位后卡簧需完全卡入槽位，避免齿轮运转时轴向窜动导致脱齿。

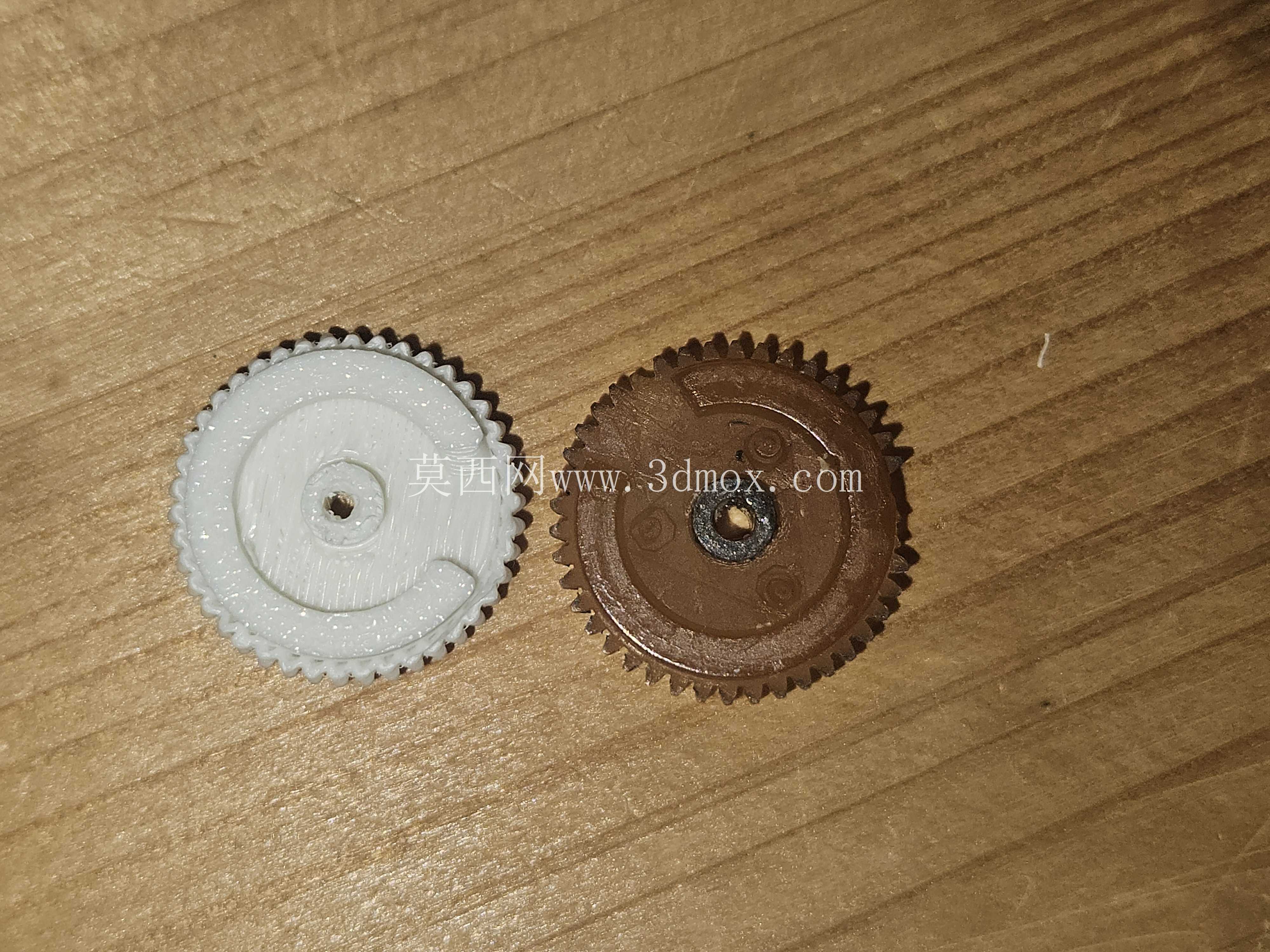

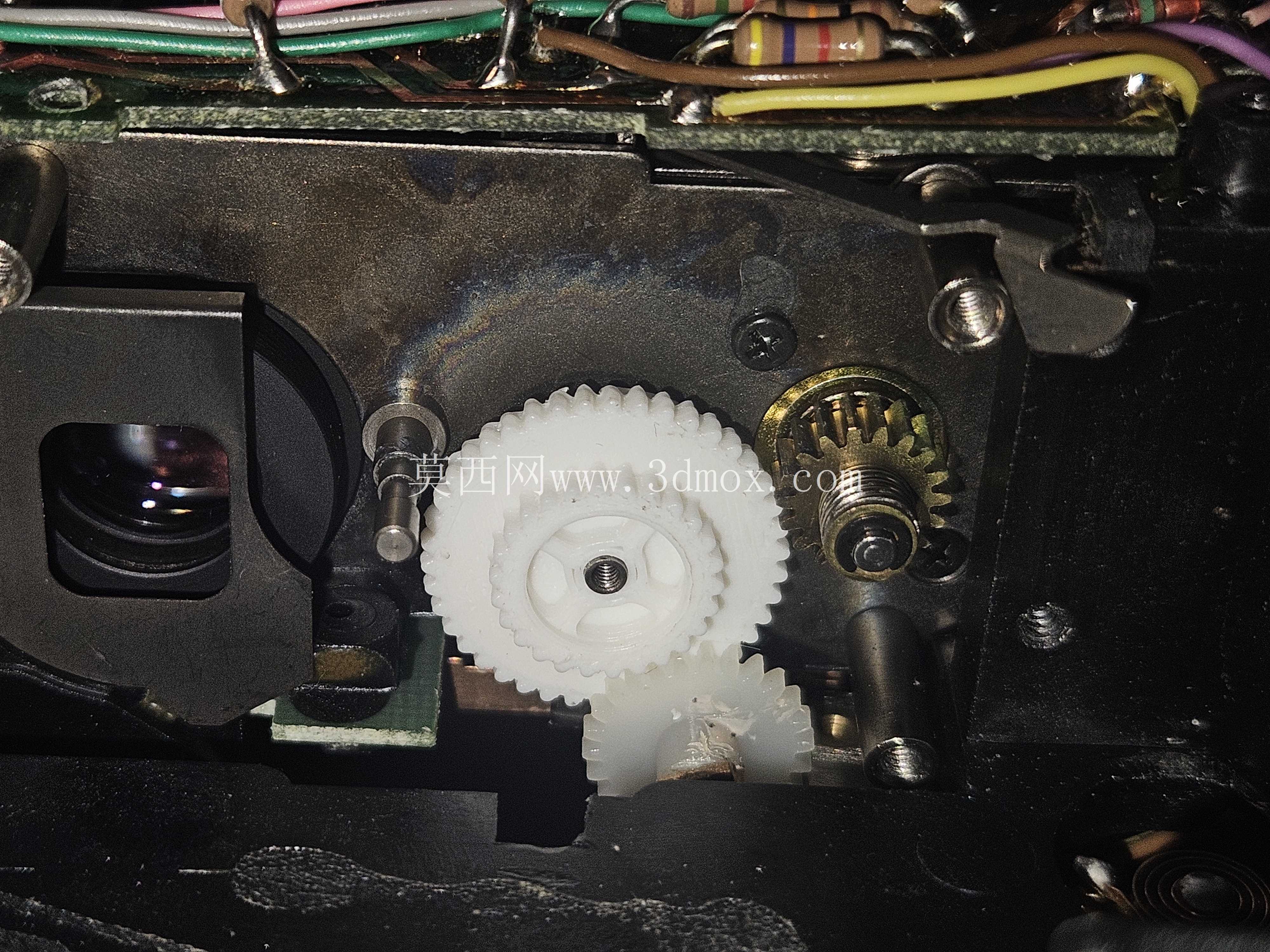

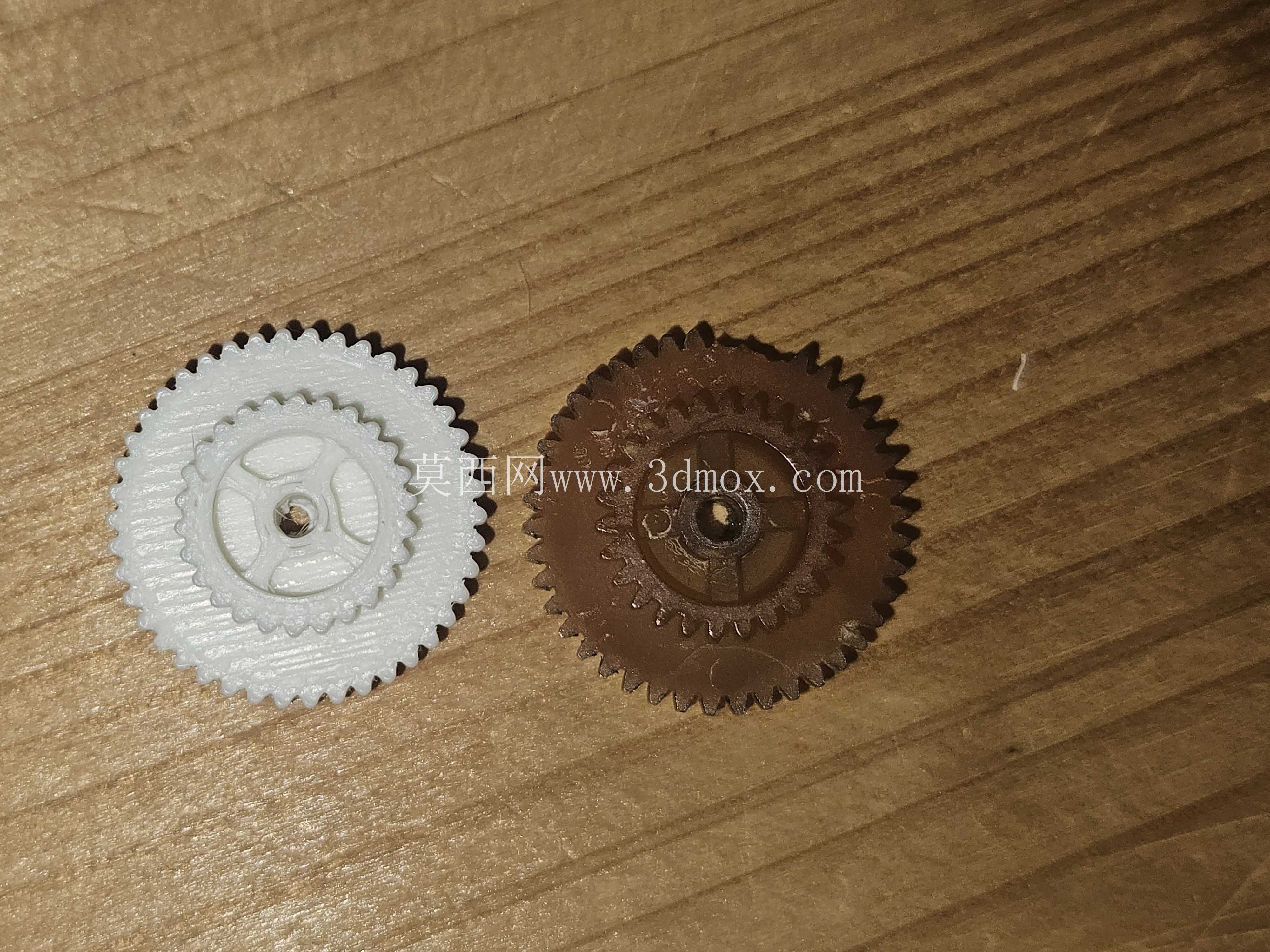

从应用场景来看，该零件主要用于老式胶片相机的维修替换，针对长期存放后原齿轮老化损坏的故障场景，采用常规PLA材质即可通过普通FDM3D打印机完成制作，打印时需开启支撑以保证齿形和中心定位孔的精度，打印完成后去除支撑时注意不要损伤齿面，轻微的齿面毛刺可用1000目砂纸轻轻打磨去除，避免打磨过量导致齿厚变薄影响啮合精度。实际装机测试时，可先不安装外壳，手动拨动卷片拨杆观察齿轮传动是否顺畅，确认无卡滞、无异响后再逐步回装各层组件，回装时注意螺丝的长度对应不同的安装柱，避免长螺丝顶穿机身外壳。

该齿轮的传动比完全匹配原机设计参数，替换后不会改变卷片行程，能够保证每一次卷片动作刚好输送一帧胶片的长度，避免出现片距不均、叠片的问题。齿部的强度经过验证，能够承受卷片过程中胶片带来的负载，正常使用环境下不会出现断齿问题，相比原机老化的尼龙材质，新制作的齿轮材质稳定性更好，不易因长期存放出现脆化问题，能够有效延长相机的使用寿命。
