履带式Turtlebot从动轮安装固定支架

在小型履带式移动巡检、教学研发机器人的底盘行走系统搭建中，非驱动侧的从动轮定位精度直接影响履带张紧度一致性、行走跑偏量以及履带整体使用寿命，这款适配Dynamixel XL430-W250舵机动力系统的从动轮支架，就是针对履带版Turtlebot底盘从动轮安装需求设计的专用定位承载构件。从实际装机场景来看，这类小型教育机器人常被用于高校机器人工程专业的SLAM算法验证、路径规划实训、多机协同调度实验，底盘行走时从动轮需要持续承受履带张紧产生的径向载荷，同时还要抵消机器人转向、越障时带来的侧向冲击力，支架的结构刚性直接决定了从动轮运转的同轴度，一旦支架出现安装位变形或者轴承定位偏移，很容易出现履带跳齿、行进阻力骤增甚至履带脱轨的问题，直接打断实验进程。

设计之初首先明确了安装边界约束：支架需要直接固定在Turtlebot底盘的标准安装孔位上，不需要额外对底盘做打孔或者切削改装，因此支架外侧的四个安装孔位完全匹配底盘预设的螺孔间距，采用M3规格螺丝即可完成锁紧固定，安装时不需要额外制作转接板，能大幅降低底盘改装的工作量。轴承安装腔是整个支架的核心功能区域，设计时严格匹配标准轴承的安装公差，适配直径22mm、宽度7mm、内径8mm的标准深沟球轴承，轴承腔采用台阶式限位结构，轴承装入后端面完全贴合台阶面，不会出现轴向窜动，同时腔体内侧预留了足够的车轮适配器安装空间，不会出现适配器转动时和支架内壁剐蹭的问题。

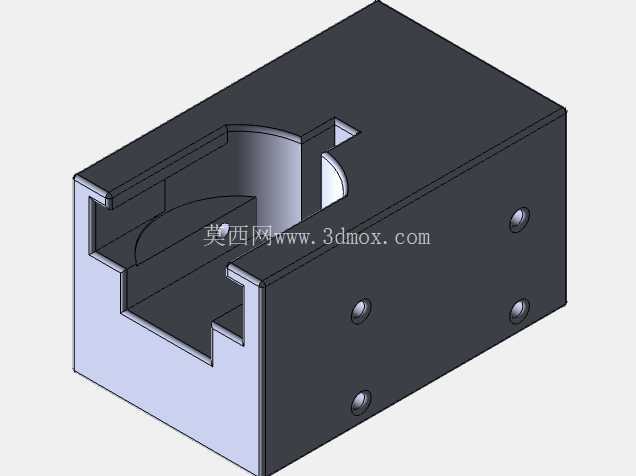

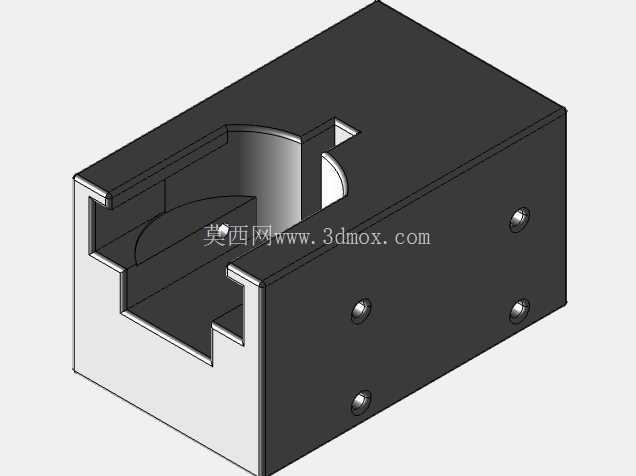

从结构外形来看，支架整体采用方块式一体化构型，没有多余的外伸悬臂结构，这种设计能最大化提升结构的抗扭刚性，在机器人跨越10mm左右高度的线缆、地面凸起或者小坡度障碍时，从动轮受到的冲击载荷能直接通过支架本体均匀传递到底盘安装面上，不会出现局部应力集中导致的支架开裂问题。轴承安装腔采用半开放的槽式设计，一方面能降低支架整体重量，减少底盘的无效负载，另一方面也方便装配时快速调整轴承位置，日常维护时不需要完全拆下支架就能检查轴承磨损情况、清理缠绕在轮轴上的毛发或者碎屑。

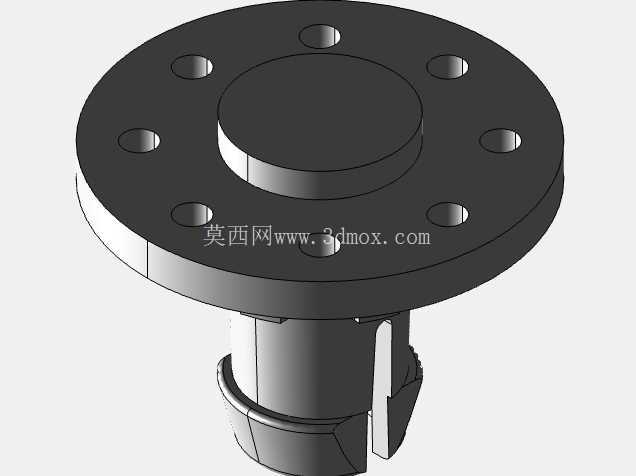

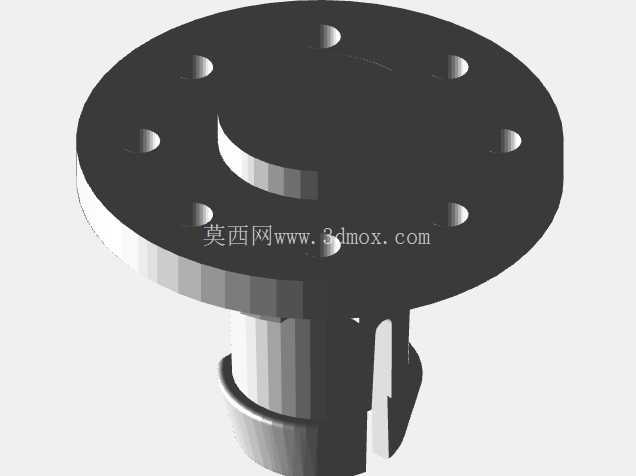

实际装配逻辑上，支架先通过外侧四个螺丝锁紧在底盘对应位置，之后将标准轴承压入支架的轴承安装腔到位，再将提前打印好的车轮适配器和从动轮锁紧固定，适配器的公端轴径严格匹配轴承内径8mm的尺寸公差，插入后能保证轮系转动的同轴度，这里特意要求车轮适配器采用水平打印的方式制作，是因为FDM打印工艺如果采用竖直放置打印，层纹方向会和轴承受力方向垂直，长期运转容易出现适配器轴段断裂的问题，水平打印的层纹方向和受力方向平行，能大幅提升适配器的抗扭和抗弯折强度，避免轴承插入或者运转时出现适配器断裂的故障。

在轮系配合间隙的设计上，支架的轴承腔和轴承外圈采用过渡配合，既不会因为配合过紧导致压装时轴承外圈变形、转动卡滞，也不会因为配合过松出现轴承外圈跟转、磨损支架内腔的问题；适配器公端轴和轴承内圈采用小间隙配合，装配时不需要额外敲击就能顺利插入，同时能保证转动时无明显旷量，避免从动轮转动时出现偏心摆动，减少履带运转时的周期性振动。支架的壁厚设计经过反复校核，在保证整体重量控制在15g以内的前提下，轴承腔周边壁厚达到3mm，安装孔位周边做了局部加厚处理，即使螺丝锁紧力矩达到0.8N·m也不会出现安装柱滑丝或者开裂的问题，完全满足日常教学场景下反复拆装、调试的使用强度要求。

从实际使用反馈来看，这款支架解决了原版Turtlebot履带底盘从动轮支架容易出现的轴承定位偏移、安装孔位易滑丝、侧向受力易变形的问题，装配后从动轮的径向跳动量能控制在0.1mm以内，履带张紧后两侧张紧力差不超过5N，机器人直线行走10m的跑偏量能控制在20cm以内，完全满足算法验证对底盘行走精度的要求，同时半开放的腔体设计也方便用户根据实际需求调整轮轴位置，适配不同厚度的履带或者不同直径的从动轮，具备一定的改装拓展空间。
