XT60母端大电流直流连接器结构设计

做航模动力系统、小型储能设备、低压直流供电回路的结构设计时，接插件的选型从来不是小事，很多新手设计师容易忽略接插件的载流冗余，最后出现接插件发烫、熔壳甚至打火的故障，XT60母连接器就是针对这类高电流低压直流场景开发的接插件，在航模动力电池、便携储能电源、电动滑板、小型直流电机驱动回路里的应用占比极高。

从实际使用场景来看，这类接插件最核心的诉求是大载流、低接触电阻、防误插，毕竟在60A连续电流的工况下，哪怕接触电阻只多了几毫欧，长期工作的发热量也会快速累积，轻则加速绝缘壳体老化，重则引发短路起火。这款母端连接器的触点采用极化镀金设计，首先从结构上杜绝了正负极反接的可能——公头插入时只有唯一的对位角度，插反的话根本无法推入，不需要额外做防呆标识，装配环节能减少很多人为失误。镀金触点的优势不只是抗氧化，更重要的是降低长期插拔后的接触电阻衰减，普通镀锡触点插拔几十次后表面氧化层增厚，接触电阻会飙升，而镀金层在数百次插拔后依然能保持稳定的接触性能，适合需要频繁拆装电池的移动设备场景。

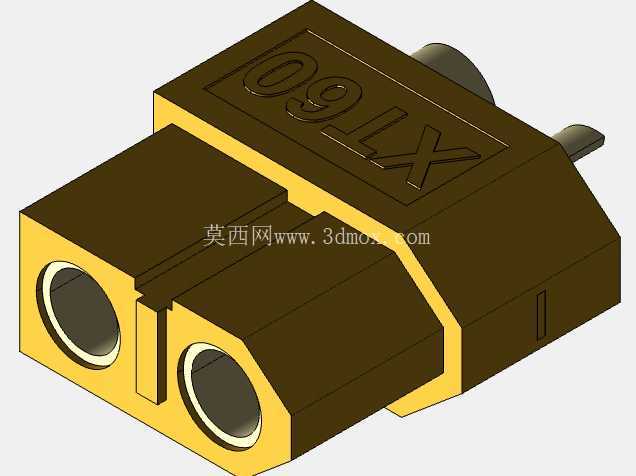

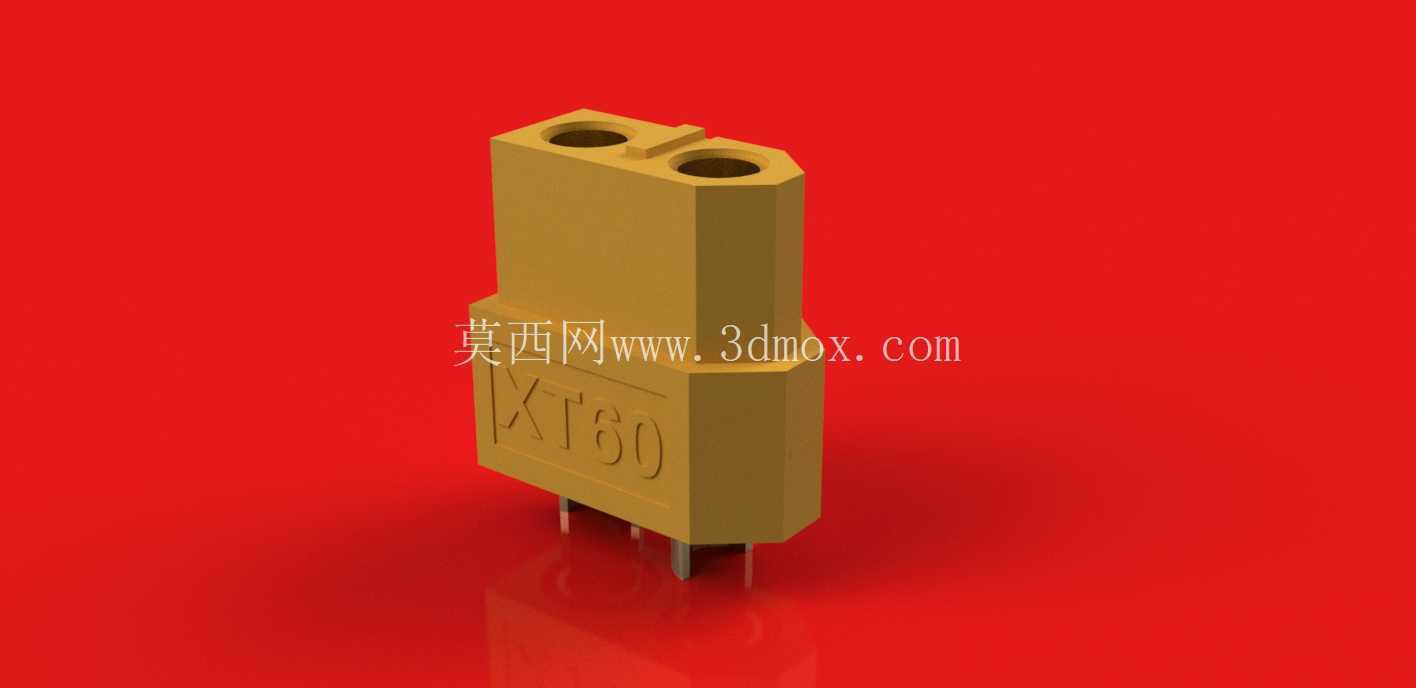

建模的时候首先要明确安装边界，这款母端是直插焊板结构，底部伸出的两个插针是标准PCB焊接引脚，引脚间距、插针直径都要严格匹配公头的插簧尺寸，过松会导致接触不良打火，过紧则插拔力过大，用户使用体验差。绝缘壳体采用的是耐高温的工程塑料材质，建模时要注意壳体的壁厚均匀性，插合面的导向倒角不能省——公头插入时首先靠壳体前端的倒角导向，不需要精准对位就能顺利滑入，这一点在户外作业、视线不佳的装配场景里非常实用。壳体表面的XT60标识是模压成型的，建模时要做轻微的凹陷处理，和壳体一体化，避免后期印刷标识磨损脱落。

从安装尺寸来看，母端的主体外形是方型结构，两个插孔的中心距是固定的行业通用尺寸，和所有标准XT60公头完全兼容，不需要额外做适配结构。焊接引脚的长度要兼顾PCB板厚和焊盘的焊接强度，引脚末端做轻微的倒角处理，方便插装时顺利穿过PCB焊盘，不会出现卡滞。壳体两侧的平面是用来做限位的，在设备面板上安装时，可以靠这两个平面做防转结构，避免接插件在插拔时跟着转动扯断焊盘。

实际选型时要注意，这款母端的连续载流能力是在环境温度25℃、导线截面积匹配的前提下达到的，如果是在密闭高温的设备舱内使用，要适当降额，或者搭配更大截面积的导线。另外接插件的插拔力设计也是经过权衡的，既要保证插合后接触可靠不会因为震动松脱，又不能让插拔力过大导致用户拆装困难，建模时插簧和插针的配合公差要控制在合理范围内，过盈量太小容易松脱，过盈量太大则插拔费力。

很多人做结构设计时会把接插件当成标准件直接调用，但实际上不同厂商生产的XT60接插件尺寸公差有细微差别，自己建模时要把关键配合尺寸的公差带考虑进去，比如插孔的内径、插针的外径、壳体的配合间隙，都要留够合理的公差范围，避免生产出来的零件出现插合困难或者松旷的问题。另外绝缘壳体的耐温等级要满足工况要求，在大电流持续工作时，触点的热量会传导到壳体上，壳体材料如果耐温不够，会出现软化变形，导致接插件失效。

在PCB布局时，这款母端的焊盘要做加大处理，因为大电流回路的焊盘如果太小，长期大电流工作时焊盘容易发热脱落，两个焊盘之间的间距要满足安规要求，避免高压（相对低压场景）下出现爬电击穿。如果是用在动力回路上，接插件附近不要布置敏感的信号线路，避免插拔时的打火脉冲干扰信号正常工作。
