高精度精加工轴承用金属球体结构

在滚动轴承的整体设计体系中，金属球体作为核心滚动承载元件，其加工精度、表面质量与材料性能直接决定了轴承总成的运转寿命、回转精度与负载能力，是传动系统中不可替代的基础零部件。这类精加工金属球的应用场景覆盖了从普通民用机电到高端精密装备的全领域，小到家用电器的电机主轴、办公设备的传动辊组，大到风电主轴轴承、精密机床主轴支承、重型工程机械的回转支承、轨道交通轮对轴承，都需要不同精度等级、不同材质的金属球作为滚动体来实现低摩擦回转。

从实际功能特性来看，合格的轴承用金属球首先要满足高圆度要求，球面上任意一点到球心的尺寸偏差需要控制在微米级，避免运转过程中出现跳动、卡滞，引发轴承早期点蚀失效。其次表面粗糙度需要达到镜面级水平，减少滚动过程中与内外圈滚道、保持架之间的摩擦阻力，降低运转温升，同时减少接触应力集中，提升抗疲劳磨损能力。材质选择上根据应用场景不同，会选用高碳铬轴承钢、不锈钢、陶瓷等不同材料，常规重载场景下多采用淬硬轴承钢，表面硬度达到HRC61-65，芯部保持足够韧性，能够承受交变接触应力而不发生碎裂；腐蚀环境下使用的产品则会采用马氏体不锈钢材质，兼顾防锈能力与表面硬度。

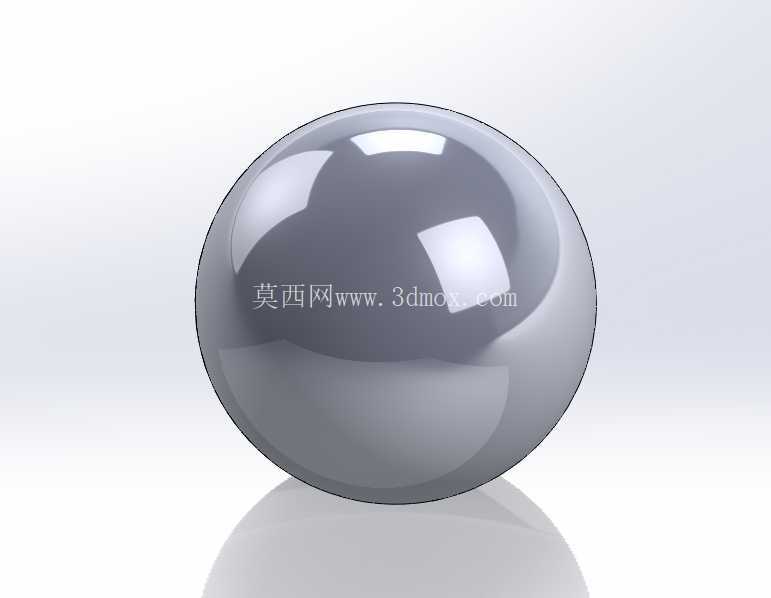

在设计这类金属球体的三维结构时，首先要明确的是安装边界尺寸：球体的公称直径需要与轴承内外圈的滚道曲率半径匹配，通常滚道曲率半径会略大于球体半径，保证接触区域为合理的椭圆面，避免应力过度集中；同时要考虑与保持架兜孔的配合间隙，间隙过小会导致球体在兜孔内卡滞，润滑脂无法进入接触区域，间隙过大则会引发运转过程中的振动与噪音，保持架兜孔与球体的直径间隙通常控制在球体直径的0.1%-0.3%区间，根据轴承的转速等级做适配调整。建模过程中不需要额外添加复杂特征，核心是保证球面的几何连续性，避免出现建模导致的面片棱角、曲率突变，否则后续导入有限元分析软件做接触应力仿真时，会在几何缺陷位置出现应力奇异点，导致仿真结果失真，无法准确评估接触疲劳寿命。

实际生产中，金属球的加工需要经过冷镦成型、粗磨、软磨、热处理、硬磨、精研、超精研等多道工序，每一道工序的加工余量都需要在前期设计阶段做匹配核算，比如冷镦后的毛坯球直径需要预留足够的加工余量，去除氧化皮与成型缺陷，同时余量不能过大，否则会增加后续磨削工序的时间成本与材料损耗。三维模型的尺寸标注需要明确公称直径、单一直径变动量、球形偏差、表面粗糙度等核心技术要求，给后续加工与检验提供明确依据。在装配验证环节，需要将球体模型与轴承内外圈、保持架做虚拟装配，检查极限位置下球体是否会出现脱出、与保持架发生干涉的情况，尤其是满装滚子轴承这类无保持架的结构，需要核算相邻球体之间的最小间隙，避免运转过程中球体之间发生直接摩擦，导致温升过快引发抱死。

很多初级工程师在做轴承相关设计时，往往会忽略金属球的精度等级选型，盲目选择最高精度等级的产品导致成本飙升，或是精度等级不足引发设备振动超标。实际上不同应用场景对球体精度的要求差异极大：普通传动用轴承选择G10-G16级精度的球体即可满足使用需求，精密机床主轴、高精度测量仪器的轴承则需要选用G5级以上的高精度球体，其球形偏差控制在0.13微米以内，才能保证主轴的径向跳动满足加工精度要求。另外在做轻量化设计时，部分低速轻载场景会选用空心金属球来降低滚动体的离心力，提升轴承的极限转速，这类空心球体的建模还需要考虑壁厚均匀性，壁厚偏差过大会导致球体动不平衡，高速运转时引发剧烈振动。
