利基温斯顿锥体非成像光收集结构

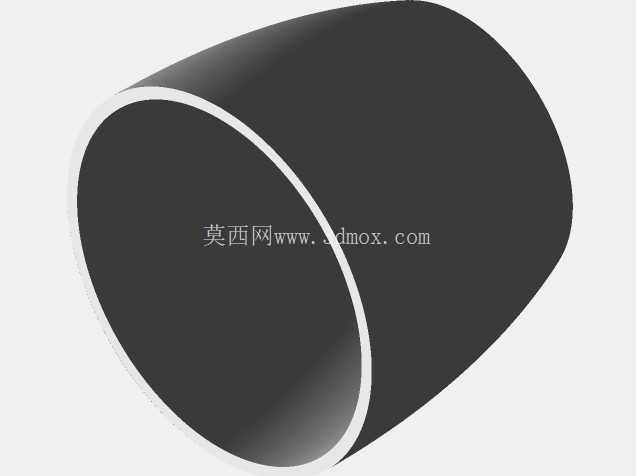

　　在太阳能聚光发电、光电检测、光学传感等领域，非成像光学器件的聚光效率直接决定整套系统的能量利用率，利基温斯顿锥体作为典型的非成像光收集结构，其设计核心是突破传统成像光学的聚光比限制，在大入射角范围内实现入射光线的高效收集与传导，避免光线在传导过程中出现逃逸损失。从结构形态来看，该锥体采用变径回转体设计，两端为不同直径的圆形开口，侧壁为符合非成像光学边缘光线原理设计的复合曲面，区别于常规直筒或圆锥结构，其曲面母线经过严格的光学计算，能够将大角度入射的光线经过多次侧壁反射后，全部引导至小口径输出端，无需额外的跟踪调整即可接收大视场范围内的入射光，大幅降低配套系统的跟踪机构复杂度。

　　在实际工程应用中，这类结构常被安装在光电探测器的前端光路中，当探测器的光敏面尺寸有限时，通过该锥体的大口径端收集更大范围的入射光线，再通过曲面反射将光线汇聚到小口径端对应的光敏面上，在不更换高成本大面阵探测器的前提下，提升探测系统的光信号接收灵敏度，尤其适合在弱光检测、环境光能量收集等场景下使用，比如户外分布式光伏的微能量收集模块、工业现场的光电式位置传感器、天文观测中的导星光学系统等，都能看到这类非成像聚光结构的应用。从设计思路层面，该结构的建模过程需要严格遵循边缘光线原理，首先确定两端开口的直径比例，这个比例直接决定结构的理论聚光比，比例越大聚光能力越强，但对应的锥体长度也会相应增加，需要结合实际安装空间做权衡；其次是侧壁曲面的母线生成，不能直接采用简单的直线或圆弧拟合，需要根据入射光线的最大接收角计算每一段母线的曲率，确保所有处于接收角范围内的入射光线，在接触侧壁时的反射路径最终都能指向小口径输出端，不会出现光线反向逃逸的情况。

　　在安装边界方面，该锥体的大口径端为光线入射面，安装时需要保证入射面的法线方向对准目标光源的主入射方向，允许的偏斜角度对应结构的最大接收角，通常这类结构的接收角可以做到±30°以上，远高于常规成像聚光透镜的接收角度；小口径端需要与后续的光敏元件、光导纤维或能量转换器件紧密贴合，贴合面需要做遮光处理，避免杂光从接缝处进入光路影响收集效率；侧壁部分通常会做高反射率镀膜处理，建模时需要保证曲面的光滑连续性，不能出现局部的折角或凹凸，否则会导致局部反射角度偏离设计值，造成光线逃逸损失。

　　在尺寸适配层面，这类结构的外形尺寸需要根据配套器件的安装空间确定，大口径尺寸通常根据需要的受光面积计算，小口径尺寸则需要与后续接收器件的有效受光面完全匹配，锥体的轴向长度由聚光比和接收角共同决定，在满足光学性能的前提下需要尽可能压缩轴向尺寸，减少整体结构的占用空间，方便在紧凑的光学设备内部安装。不同于成像类光学元件对像差、畸变的严格要求，非成像光收集锥体的设计优先级是光线收集效率，所有的结构参数都围绕最大化光传输效率展开，不需要考虑成像质量，因此在建模过程中可以优先保证曲面的光学反射特性，不需要额外考虑成像面的像差校正，这也让这类结构的加工和建模难度相对可控，同时具备更高的容差能力，即使安装过程中存在小角度的偏斜，也不会出现收集效率的大幅下降，非常适合在工业现场、户外环境等存在安装误差、光源角度波动的场景下使用。在实际的设备选型过程中，选用这类结构时需要首先确认系统需要的最大接收角和聚光比，再根据安装空间确定锥体的长度和口径参数，避免出现聚光比不足导致光能量不够，或者长度过长无法装入设备腔体的问题；同时在装配时需要注意锥体的固定方式，通常采用侧壁抱紧或者端面压接的方式固定，不能在侧壁反射面上施加过大的压紧力，避免破坏反射膜层或者造成曲面变形，影响光线反射路径。
