法兰安装式奥斯伯格涡轮机结构设计

在中小功率流体动力传输、工业气动系统配套、小型分布式动力输出场景中，这类带方形安装法兰的涡轮机是核心能量转换部件，日常工况中需要承接压缩空气或带压流体的动能输入，将流体的压力能、动能转化为旋转机械能输出，常配套在小型气动工具、工业吹扫设备动力端、分布式小型发电试验台、流体管路余压回收单元中，相比同功率等级的叶片式气动马达，这类涡轮结构的转速上限更高，运转过程中动平衡表现更稳定，在持续高速运转工况下的磨损量更低，适合长时间连续运行的作业场景。

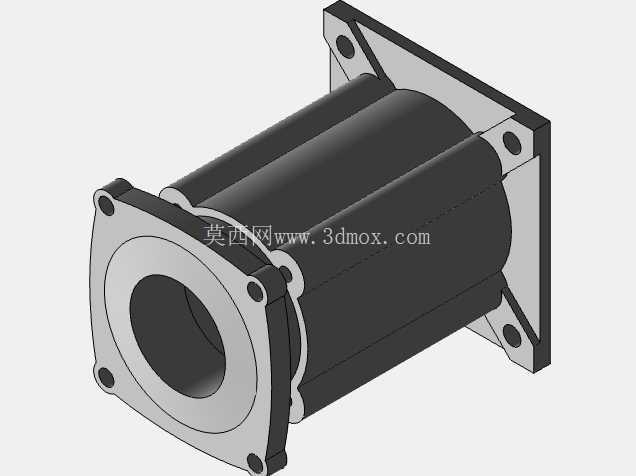

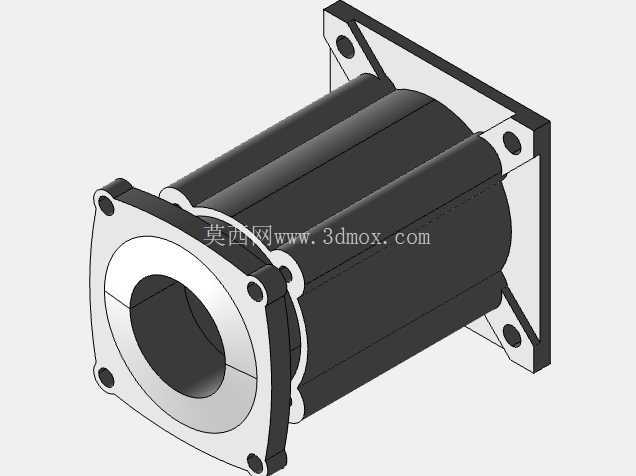

从结构设计逻辑来看，这款涡轮机采用了两端带定位止口的筒式主体结构，输出端设置圆形法兰连接面，法兰上均匀分布四个安装沉孔，安装时可以直接对接负载端的安装基准面，止口与负载端定位孔配合后能保证输出轴的同轴度误差控制在机械传动允许的范围内，避免高速运转时出现偏磨、振动超差的问题；尾端的方形安装法兰是整机的主固定基准，法兰上的四个安装孔位采用对称布局，既可以适配立式安装的支架，也能满足卧式安装的固定需求，安装孔的孔径预留了足够的装配调整余量，现场安装时可以抵消一部分安装基座的加工误差，降低现场装配的对位难度。

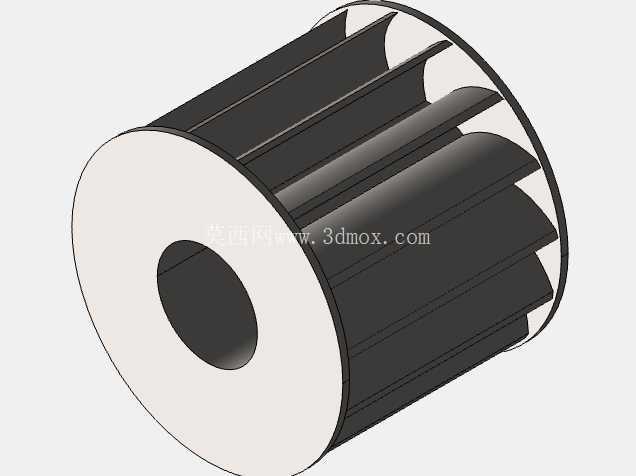

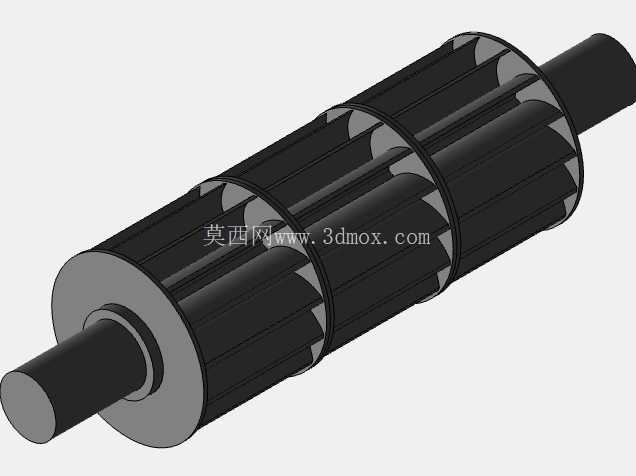

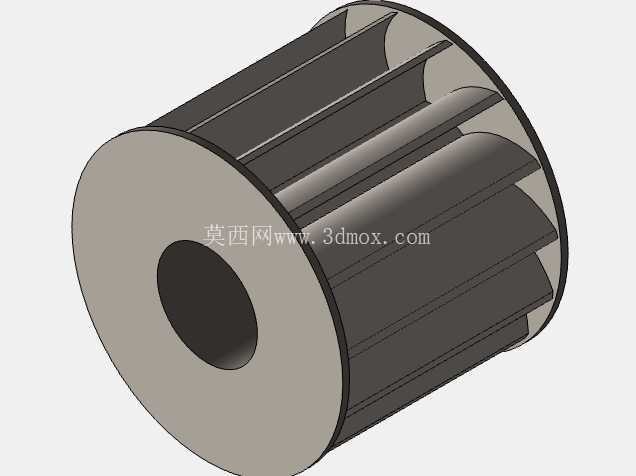

主体筒身采用等壁厚设计，在保证内部流道腔体容积满足流体通流需求的前提下，尽可能压缩了整机的径向尺寸，筒身外壁没有多余的凸起结构，既可以减少整机安装时的空间占用，也能避免外部结构磕碰损伤内部流道壁面。内部流道采用空气尖端横流的设计思路，流体进入腔体后可以沿周向均匀作用在涡轮叶片上，减少流体在腔体内的紊流损失，提升能量转换效率，流道的过渡位置全部做了圆角处理，避免流体在转角位置形成涡流造成能量损耗，同时也能减少高速流体对腔壁的冲蚀，延长部件的使用寿命。

从安装边界尺寸来看，输出端圆形法兰的外径尺寸匹配常规中小功率动力部件的安装接口规格，中心通孔为输出轴的避让空间，通孔直径满足标准规格输出轴的装配需求，不需要额外做扩孔加工就能直接配套通用规格的连接轴、联轴器；尾端方形法兰的边长尺寸控制在紧凑范围内，安装时不需要在基座上预留过大的固定平面，在空间受限的设备内部也能完成装配；整机的轴向长度经过优化，在容纳涡轮组件、轴承、密封件的前提下，尽可能缩短了轴向尺寸，减少了输出轴的悬臂长度，提升了轴系的刚性，高速运转时轴端的跳动量可以控制在更小的范围内，降低密封件的磨损速度。

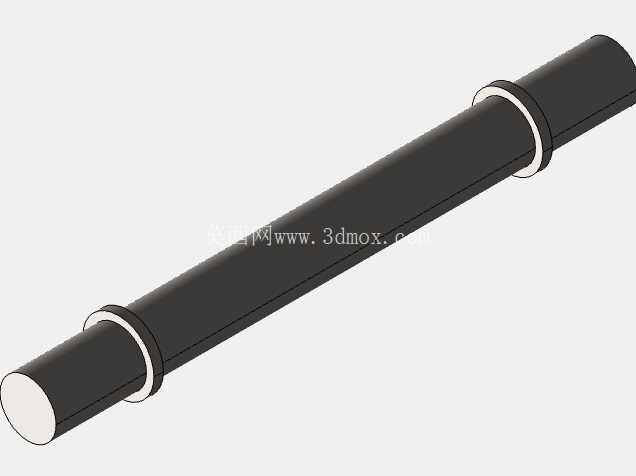

在功能特性设计上，这款涡轮机的密封结构采用了接触式与非接触式组合的密封方案，靠近输出端的位置设置接触式密封圈，阻挡外部的粉尘、杂质进入腔体内部，同时防止腔体内的流体沿轴隙泄漏；腔体内部的密封采用非接触式迷宫密封结构，在高速运转时不会产生额外的摩擦阻力，不会因为密封件的摩擦造成额外的功率损耗，适合高转速的运行工况。两端的轴承位采用同轴度一体加工的设计思路，在加工时一次装夹完成两个轴承位的车削加工，保证两个轴承的同轴度，避免轴承因为不同心出现早期磨损，延长轴承的更换周期。

实际选型配套时，这款涡轮机可以适配多种带压流体介质，除了常规的压缩空气之外，也能适配部分惰性气体、低压蒸汽等介质，在不同的介质压力下可以通过调整进气口的通流面积匹配对应的输出功率，不需要对主体结构做大幅修改就能适配不同的工况需求。在三维建模过程中，所有的安装孔位、止口尺寸、配合面公差都按照通用机械设计标准做了对应设置，结构工程师拿到模型后可以直接对接自己的设备安装接口做适配调整，不需要重新测绘基础尺寸，能大幅缩短配套设计的周期；建模时对内部流道的曲面做了连续顺滑处理，后续如果需要做流体仿真分析，可以直接提取内部流道面做网格划分，不需要额外修补曲面破面，提升仿真分析的效率。
