创意斜塔式阶梯轴套连接结构设计

做机械结构设计这些年，见过不少把工业功能和创意造型结合的零件，这次的斜塔式阶梯轴套就是很典型的一类，它跳出了常规轴套直筒式的固化外形，在满足基础连接传动需求的前提下，把造型做了差异化设计，能适配很多有外观展示需求的机械装配场景。先从实际应用场景说起，这类带造型的轴套，常规的纯工业传动场景用得少，更多是用在科普展示装置、创意机械摆件、教学演示教具、主题文创机械结构里，比如科技馆的机械传动展项、工业风的装饰性传动装置、青少年科创教育的拼装套件，还有一些主题乐园里的仿建筑造型传动构件，既能够承担轴系连接的实际功能，又能通过辨识度高的斜塔造型强化装置的主题属性，不用额外加装装饰外壳就能兼顾功能和展示效果。

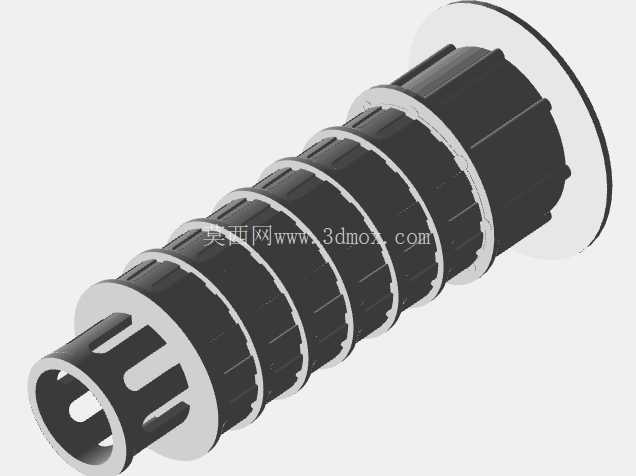

再说到实际用途，它本质上还是轴套类零件，核心作用是实现两根不同直径轴的同轴连接，传递旋转扭矩，同时通过阶梯式的外径变化，实现轴上零件的轴向定位，给配套的轴承、挡圈、传动轮提供安装基准面。和普通直筒轴套不一样的是，它的每一段阶梯外圆都做了等距的凸缘结构，这些凸缘一方面是还原斜塔的层叠造型，另一方面在实际装配里可以充当轴向限位的台阶，不用额外加工卡簧槽或者加装轴套挡圈，就能把套在外侧的零件限制在对应阶梯段上，减少装配时的零件数量。内孔做了带卡槽的贯通设计，卡槽是和轴上的平键或者花键配合的，传递扭矩的时候不会出现相对打滑，保证传动的稳定性，内孔的端面做了倒角处理，装配的时候能顺利导入轴端，不会刮伤轴的配合面。

从设计思路上拆解，这个零件的设计是先确定功能基准，再做造型适配的。第一步先敲定内孔的直径和键槽尺寸，这部分是完全按照机械设计标准来的，要和配套的轴径、键的尺寸完全匹配，保证配合公差在合理范围，过盈量控制在0.02到0.05毫米之间，既不会因为过盈太大装不进去，也不会因为间隙太大出现传动晃动。确定完内孔的功能尺寸之后，再以斜塔的倾斜角度为基准，做外圆的阶梯排布，每一段阶梯的外径依次递增，层与层之间的凸缘厚度保持一致，倾斜角度控制在8度左右，既还原了斜塔的视觉特征，又不会因为倾斜角度太大导致各段阶梯的壁厚不均匀——做结构设计最忌讳壁厚差太大，不然注塑或者压铸成型的时候会出现缩痕、内应力集中的问题，这个设计里最薄的壁厚也保持在2.5毫米以上，最厚的位置不超过4毫米，壁厚差控制在合理范围，不管是用塑料注塑成型还是用锌合金压铸，都能保证成型质量，不会出现填充不足或者变形的问题。

再说到外形尺寸和安装边界，这个零件的安装基准是内孔的轴线，所有阶梯段的同轴度公差控制在0.03毫米以内，保证装配之后旋转的时候不会出现偏摆。大端的法兰盘是整个零件直径最大的位置，安装的时候要注意这个位置的径向预留间隙，不能和周边的机架、其他传动零件发生干涉，法兰盘的端面是安装定位的基准面，装配的时候要和配套零件的端面完全贴合，保证轴向定位准确。小端的内孔卡槽位置，要和轴上的键位对齐，装配前要清理键槽里的毛刺，避免卡滞。零件的总长度要和轴的配合段长度匹配，装配之后小端不能超出轴的配合端面，大端的法兰盘要贴紧轴肩，不能出现轴向窜动。另外，外圆的各层凸缘边缘都做了0.5毫米的圆角处理，一方面是避免锐边划手，另一方面在成型的时候能减少应力集中，提升零件的结构强度，就算承受一定的径向载荷，也不会在凸缘的根部出现开裂的问题。

实际选型用的时候要注意，这个零件因为带造型结构，不适合用在高速重载的传动场景里，转速建议控制在每分钟300转以内，传递的扭矩不要超过5牛米，更适合低速、轻载、有展示需求的传动场景。如果是用在教学教具里，还可以把各层阶梯涂成不同的颜色，更直观地展示阶梯轴的定位原理，把创意造型和教学功能结合起来。做三维建模的时候，要先把内孔和键槽的参数化特征做全，方便后续根据不同的轴径调整尺寸，外圆的阶梯层可以用阵列特征做，调整倾斜角度的时候能同步更新所有层的位置，减少重复建模的工作量，建模的时候要注意拔模角度的设置，因为是适合压铸或者注塑的零件，所有沿脱模方向的面都要做1度左右的拔模斜度，方便后续开模生产。
