无人机载抛瓶回收联动执行机构设计

这套机构的设计初衷，是解决低空无人机在物资投放、环境采样场景下，投放瓶装类载荷后无法同步完成空容器回收的痛点，此前多数同类型无人机挂载仅能实现单向抛投，作业后残留的空瓶要么随无人机返航增加无效负载，要么直接丢弃造成环境遗留问题，尤其在野外生态采样、偏远点位物资补投场景下，这类问题会直接提升作业成本与环境风险。

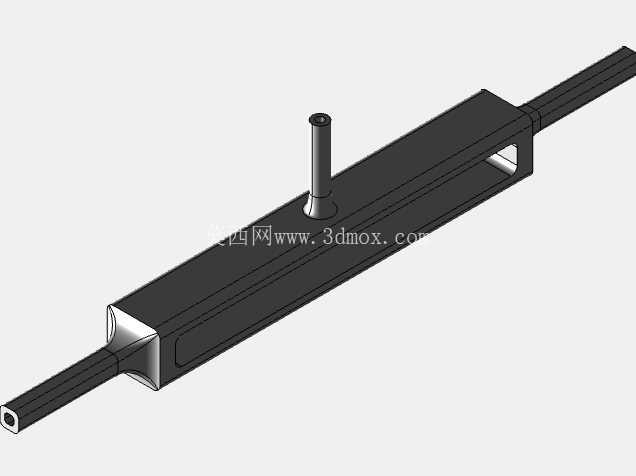

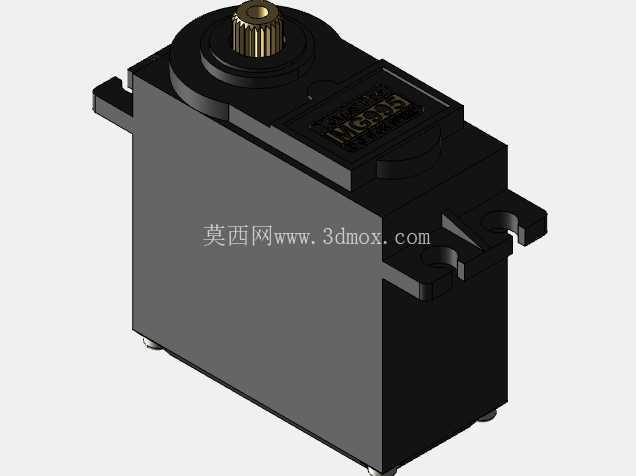

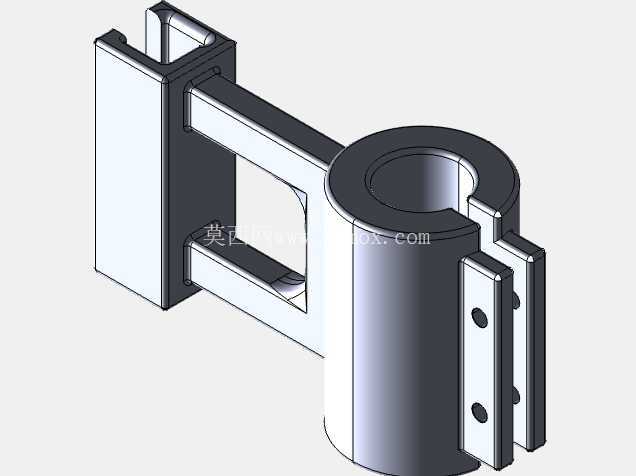

从功能逻辑上看，整套机构分为载荷夹持、释放触发、回收导引三个核心模块，夹持模块采用自适应弧面卡爪结构，卡爪内侧贴附2mm厚丁腈橡胶垫层，可适配直径60mm到85mm区间的常规瓶装物体，不管是采样用的PE采样瓶、还是补给用的瓶装饮用水，都能在飞行加速度不超过3g的工况下保持夹持稳定，不会出现飞行过程中载荷滑脱的问题。释放触发模块没有采用常见的舵机直连锁舌结构，而是设计了凸轮联动的解锁行程，触发时舵机仅需转动15度即可完成锁舌脱开，相比直连结构能降低60%的舵机扭矩需求，同时解锁动作的响应时间控制在0.2秒以内，可保证投放时机的精准度，不会出现延迟投放导致落点偏差的问题。

回收导引模块是这套结构区别于常规抛投挂载的核心部分，在抛投动作完成的同时，凸轮联动结构会同步打开下方的柔性导引兜，导引兜采用凯夫拉编织网制作，网孔尺寸控制在30mm，既可以保证空瓶回落时能顺利被网体兜住，又不会因为网面兜风增加无人机飞行时的风阻。导引兜的展开角度经过多轮仿真验证，设定为与水平方向呈42度夹角，这个角度下，空瓶从投放点下落至地面完成内容物倾倒/释放后，回弹轨迹刚好能落入导引兜的捕获范围内，不需要额外增加视觉识别或者动力回收结构，纯机械联动就能完成回收动作，整套机构没有额外的动力损耗，整体重量控制在280g以内，不会过度占用无人机的有效载荷配额。

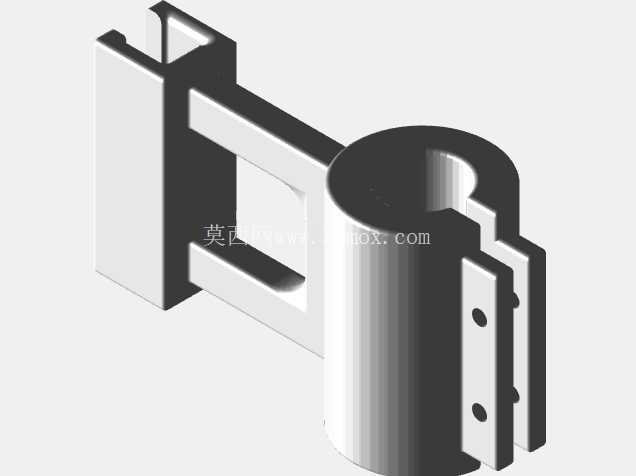

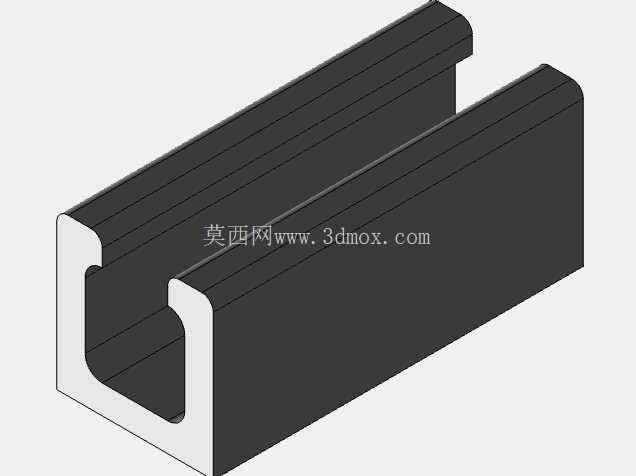

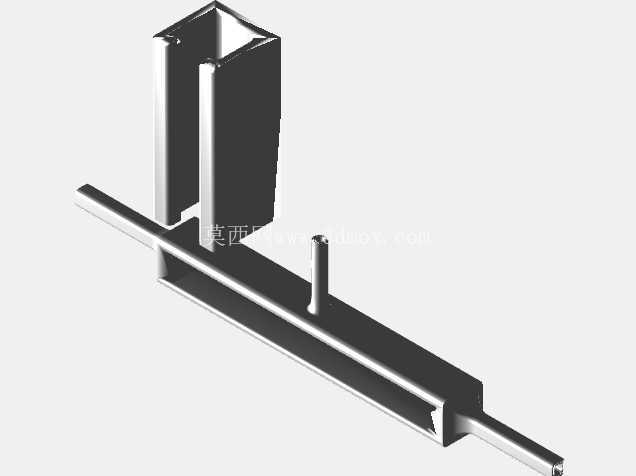

在安装边界设计上，整套机构的顶部预留了标准的30mm间距无人机挂载孔位，可直接适配市面上多数多旋翼无人机的底部挂载导轨，不需要额外定制转接件。机构整体的外形尺寸控制在180mm×120mm×160mm，横向宽度没有超出多数无人机的脚架间距，安装后不会遮挡无人机的下视视觉传感器与气压计开孔，不会对无人机本身的飞行定位精度造成干扰。结构的受力框架采用6061铝合金一体铣削加工，关键铰接位置镶嵌了自润滑铜套，在-10℃到45℃的常规作业温度区间内，铰接部位不会出现卡滞问题，连续作业的循环寿命可以达到1200次以上，能够满足高频次外场作业的使用需求。

设计过程中特意规避了复杂的异形曲面结构，所有非受力的外罩零件都采用薄壁结构设计，在保证结构强度的前提下尽可能降低自重，同时所有的紧固件都采用标准M2内六角螺丝，现场维护时不需要特殊工具就能完成拆装更换。针对野外作业可能遇到的扬尘、小雨天气，机构的舵机与铰接缝隙都设计了简易的挡尘结构，少量扬尘与淋水不会进入机构内部造成动作卡滞，不需要额外做密封防护就能适应多数外场作业环境。在实际工况测试中，这套机构在3级风的环境下，投放落点偏差可以控制在1.5米以内，空瓶的回收成功率能达到92%以上，完全可以满足生态采样、定点物资补投这类场景的使用需求，相比传统的单向抛投挂载，作业效率能提升40%左右，同时也避免了空瓶丢弃造成的环境遗留问题。
