3D打印机多馈线弹簧臂结构设计

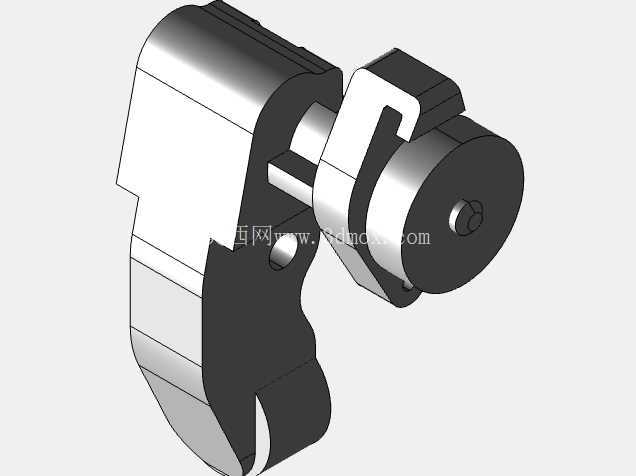

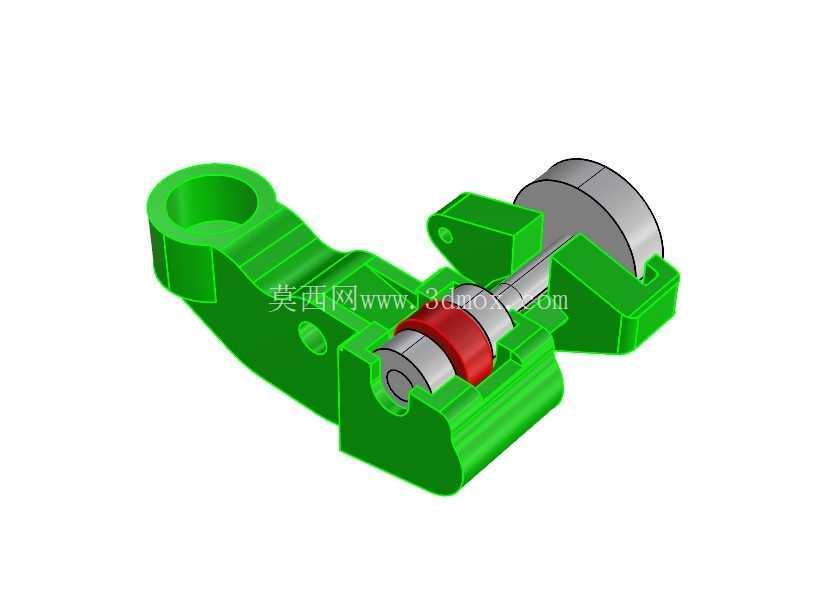

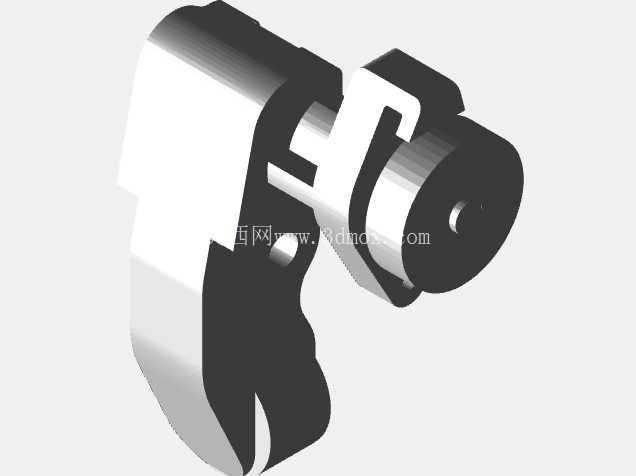

在桌面级FDM3D打印设备的送料系统中，多馈线弹簧臂是承担耗材导向、张力自适应调节的核心执行构件，直接影响多色打印、多材料切换场景下的耗材进给稳定性。该构件采用压铸工艺成型主体结构，主体基座选用高强度压铸铝合金材质，兼顾结构刚性与轻量化需求，整体安装边界适配主流拓竹系列3D打印机的挤出机安装位，无需额外改动设备原有安装孔位即可完成替换装配。

从功能实现逻辑来看，该弹簧臂的核心作用是在多耗材切换进给过程中，通过内置的弹簧组件提供持续的弹性压紧力，保证不同线径的打印耗材始终与送料齿轮保持稳定的啮合压力，避免送料打滑、耗材跳齿、进料偏移等常见打印故障。臂体一端设计有带衬套的铰接安装孔，铰接孔内径匹配设备原有铰接轴的公差带，装配后铰接转动阻尼均匀，无卡滞、旷量问题，能够随耗材进给状态实时调整压紧角度。臂体的导向槽部位做了圆弧过渡处理，槽体内壁粗糙度控制在Ra1.6以内，减少耗材进给过程中的摩擦阻力，避免耗材表面被刮削产生碎屑堵塞送料通道。

结构设计阶段，工程师针对原有弹簧臂在高速打印、大流量挤出场景下容易出现的压紧力不足、臂体共振问题做了针对性优化：臂体主体采用变截面加强筋布局，在铰接端、压紧端两个受力集中区域增加了局部壁厚，中间连接段做了轻量化挖槽处理，在不降低整体结构强度的前提下减少了臂体自身重量，降低高速往复摆动过程中的惯性冲击。内置的弹簧组件经过刚度匹配计算，弹簧预压行程设置为3mm，工作行程范围内压紧力波动控制在15%以内，既能够保证1.75mm标准打印耗材的稳定压紧，也不会因为压力过大导致耗材被压变形影响进给精度。端部的压轮采用POM材质加工，压轮表面做了防滑纹理处理，压轮与送料齿轮的中心距设计有0.2mm的浮动余量，能够自适应耗材线径在±0.05mm范围内的公差波动。

实际装配过程中，该弹簧臂的安装定位面与设备挤出机基座的贴合度控制在0.05mm以内，铰接孔与安装轴的配合采用间隙配合，装配后臂体摆动角度范围覆盖0-25°，能够满足耗材穿丝、打印进给、退料回抽全工况的动作需求。在多材料切换打印场景下，该弹簧臂能够在换料抽送过程中自动调整压紧状态，避免不同耗材切换时出现的卡料、断料问题；在高速打印工况下，臂体的加强筋结构能够有效抑制送料系统的高频振动，降低送料过程中的异响，提升耗材进给的匀速性，进而保证打印成品的层纹一致性。

从压铸成型的工艺性角度来看，该构件的主体结构所有拔模角度设置为1.5°，避免压铸成型过程中出现粘模、拉伤问题，壁厚过渡均匀，无明显的壁厚突变区域，能够有效减少压铸过程中的缩孔、变形缺陷，成型后仅需对铰接孔、安装定位面做少量机加工即可达到装配精度要求，适合批量压铸生产。压轮组件与臂体采用可拆卸式装配结构，后期维护过程中仅需更换磨损的压轮或弹簧即可，无需更换整个臂体，降低了设备的后期维护成本。
