Tevo Tarantula Pro 3D打印机电子防护外壳

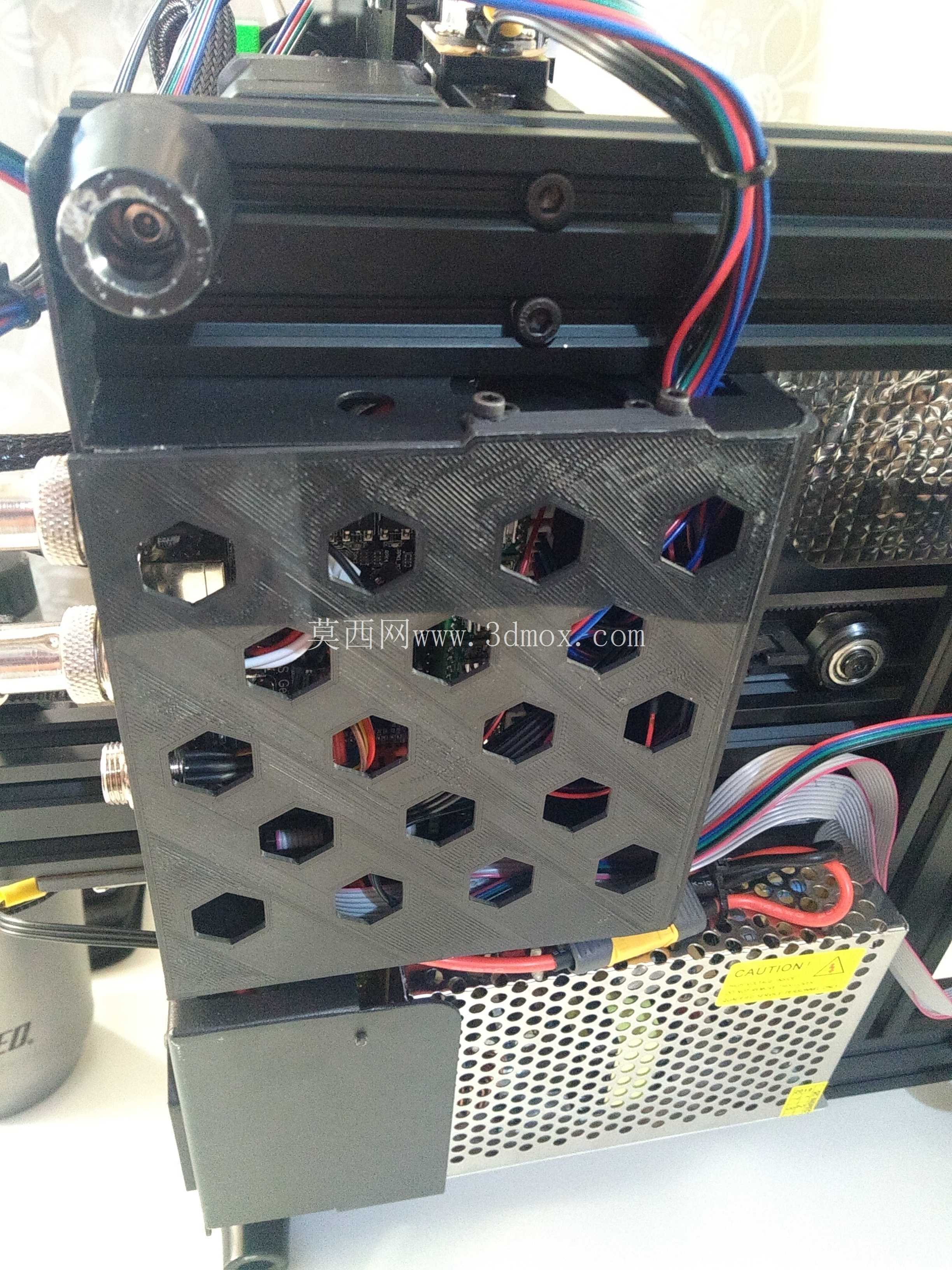

这款电子外壳是面向桌面级FDM 3D打印机主控电路部分设计的防护承载构件，主要应用在Tevo Tarantula Pro机型的电控系统安装场景中，用来承载主控板、接线端子等核心电子元件，同时隔绝打印过程中可能产生的耗材碎屑、灰尘以及意外滴落的熔融耗材，避免电路部分出现短路、接触不良等故障。从实际使用场景来看，桌面级3D打印机多放置在工作室、创客空间甚至家庭环境中，日常使用时周边难免存在零散杂物、打印飘屑，部分用户还会在设备周边进行工具打磨、耗材裁剪等操作，没有外壳防护的电控板很容易被金属碎屑、导电杂物落到引脚位置造成短路，这款外壳的平板承载面搭配侧边围挡结构，刚好可以把电控板的核心电路区域完全覆盖在围挡内侧，从物理层面阻断杂物掉落的路径。

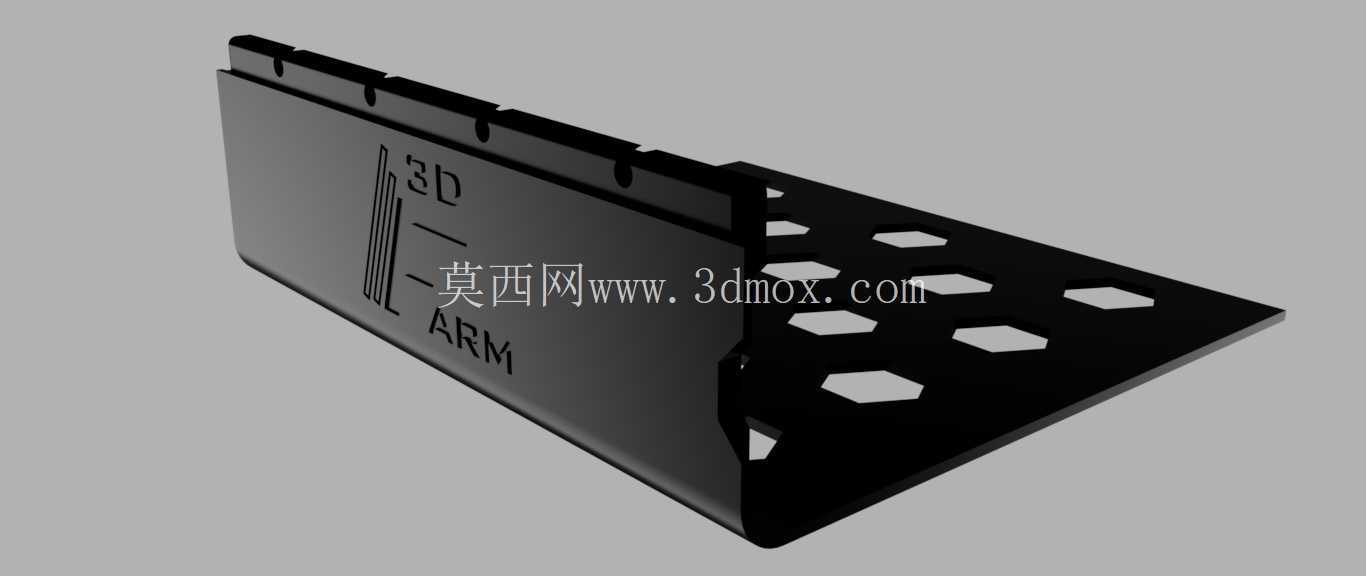

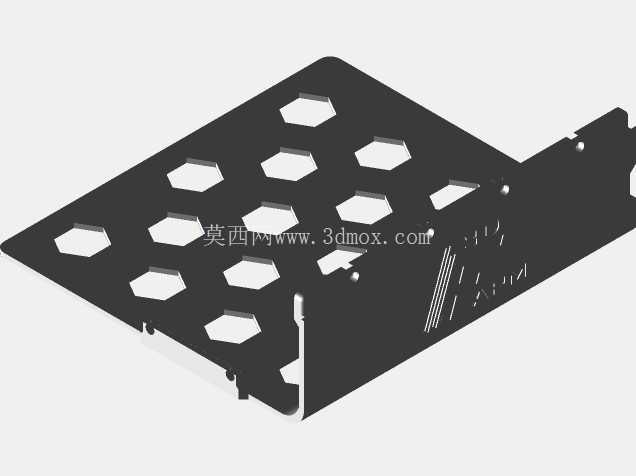

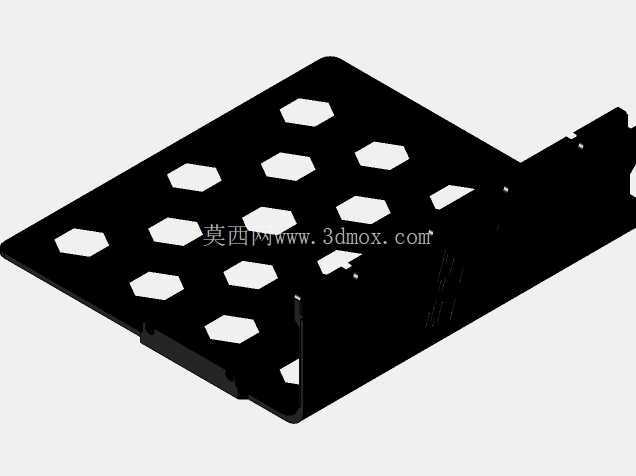

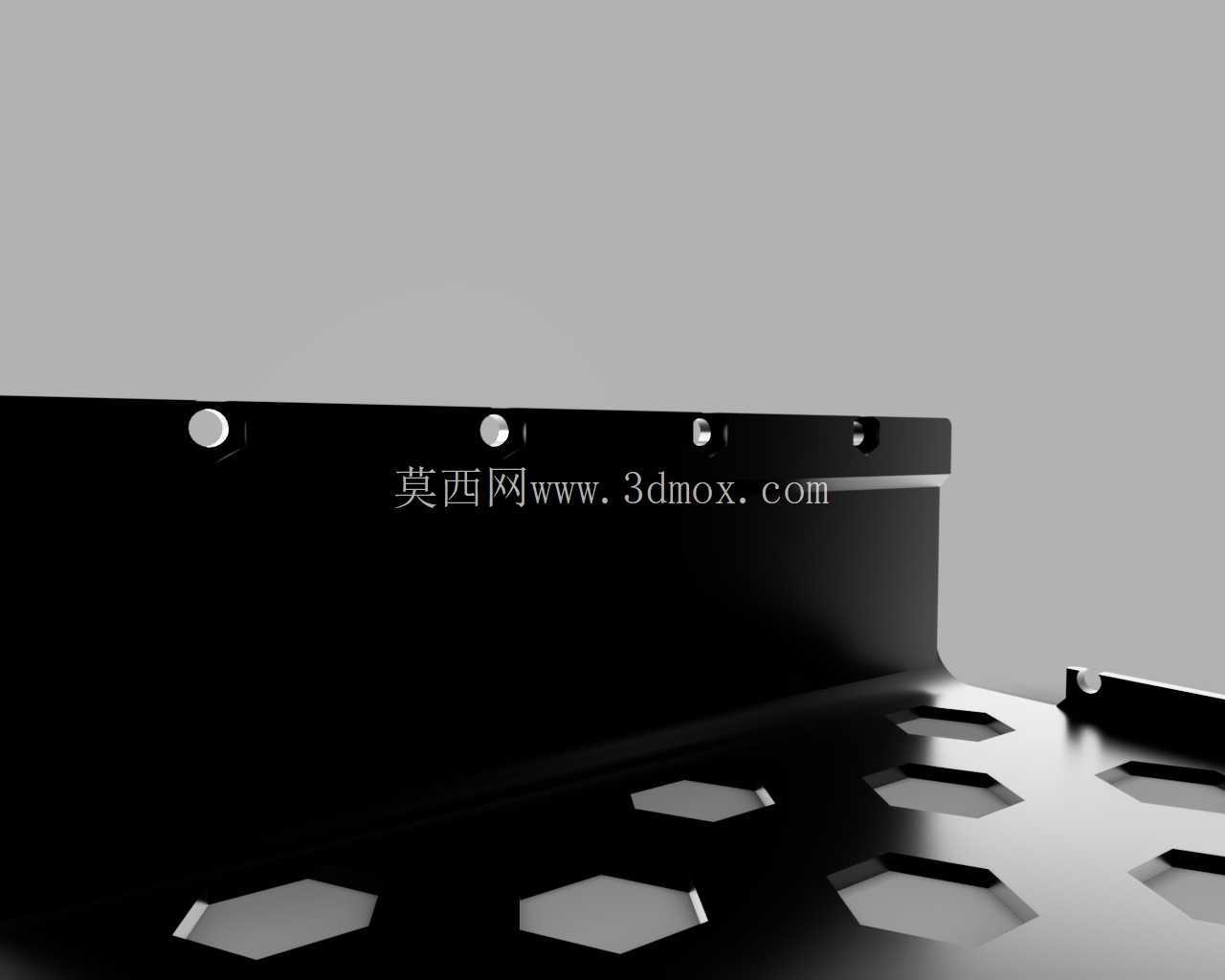

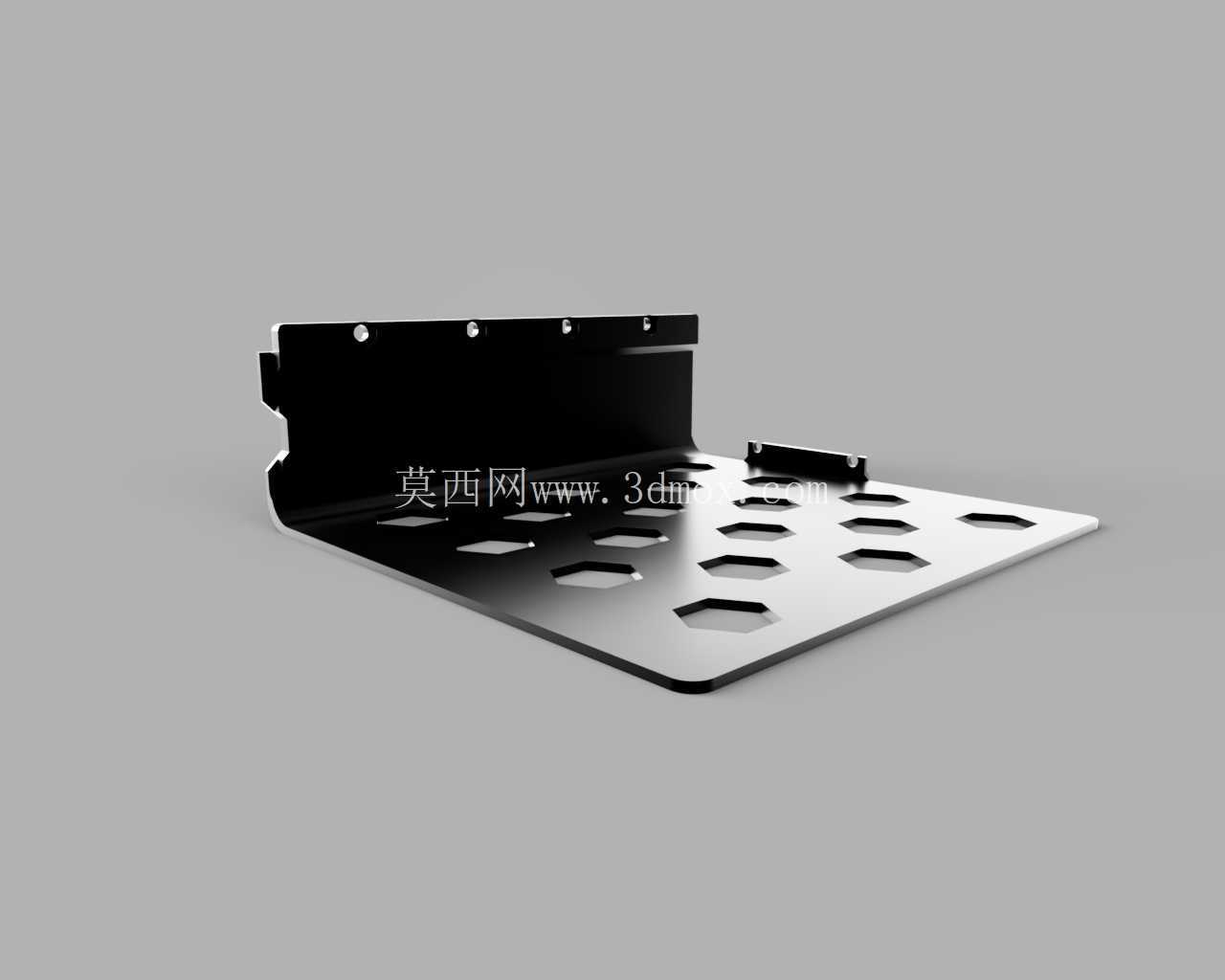

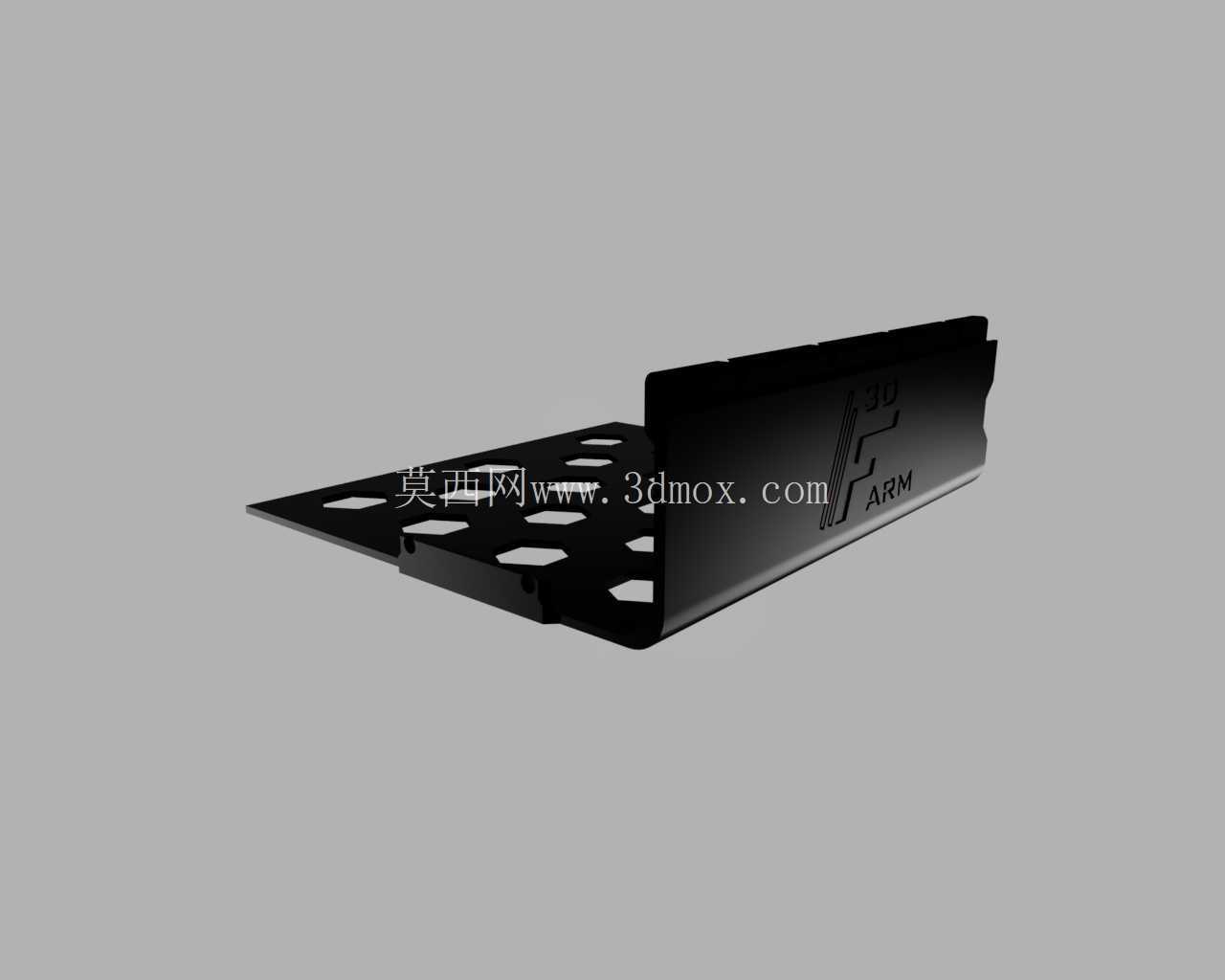

设计上采用了平板加单侧立板的L型结构，承载平板上规则排布了多组六边形镂空孔，这些孔洞并非装饰结构，一方面是为了给主控板上的驱动芯片、功率管等发热元件留出对流散热的通道，避免封闭外壳导致电控区域积热，造成驱动过热丢步、MOS管烧损等常见问题；另一方面六边形孔的排布也兼顾了结构减重，在不降低平板整体抗弯强度的前提下，减少了材料用量，同时也方便用户从孔洞位置观察下方接线的状态，不用完全拆下外壳就能排查接线松动、端子烧蚀等小故障。侧边的立板上预留了四个均匀分布的安装孔位，对应设备框架上的预装固定点，安装时可以直接通过螺丝把外壳固定在型材框架的指定位置，不需要额外设计转接支架，降低了改装和装配的难度。

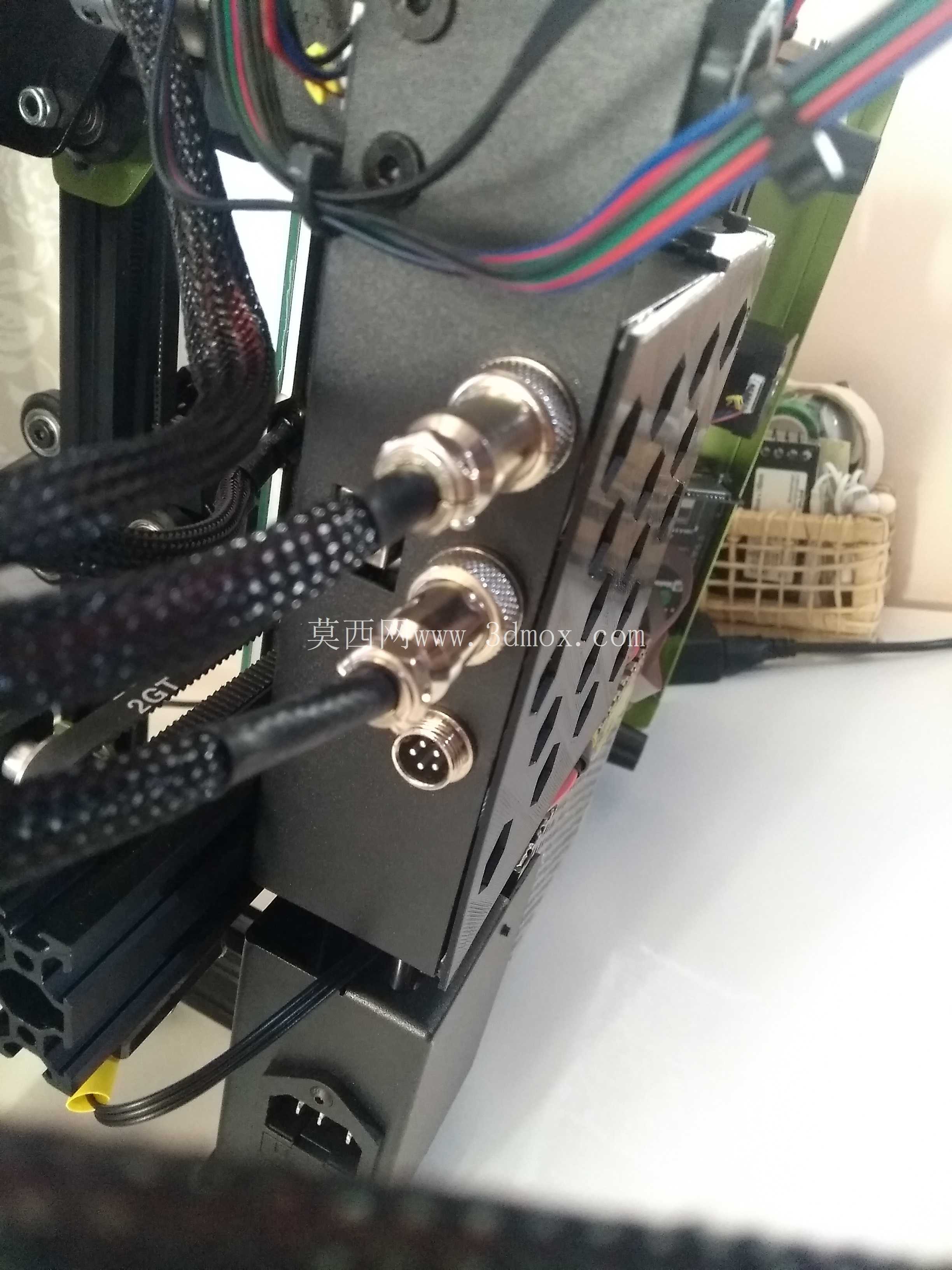

固定方式上，这款外壳适配库存标准件的安装逻辑，采用M3规格的螺母和螺栓作为紧固件，用户不需要单独采购特殊规格的五金件，直接用日常装机常备的M3螺丝、螺母就能完成电控板和外壳的连接，以及外壳和设备框架的固定。针对部分用户反馈的后侧固定点位不好对位、常规螺丝安装操作空间不足的问题，设计上预留了胶带辅助固定的冗余空间，在框架贴合面允许使用耐高温胶带做辅助加固，实际使用中这种固定方式的抗振动能力完全能满足桌面级3D打印机的运行需求，毕竟设备运行时的振动主要来自Y轴传动和喷头快速移动，振动量级很小，胶带辅助固定加主螺丝锁紧的组合完全可以避免外壳移位。

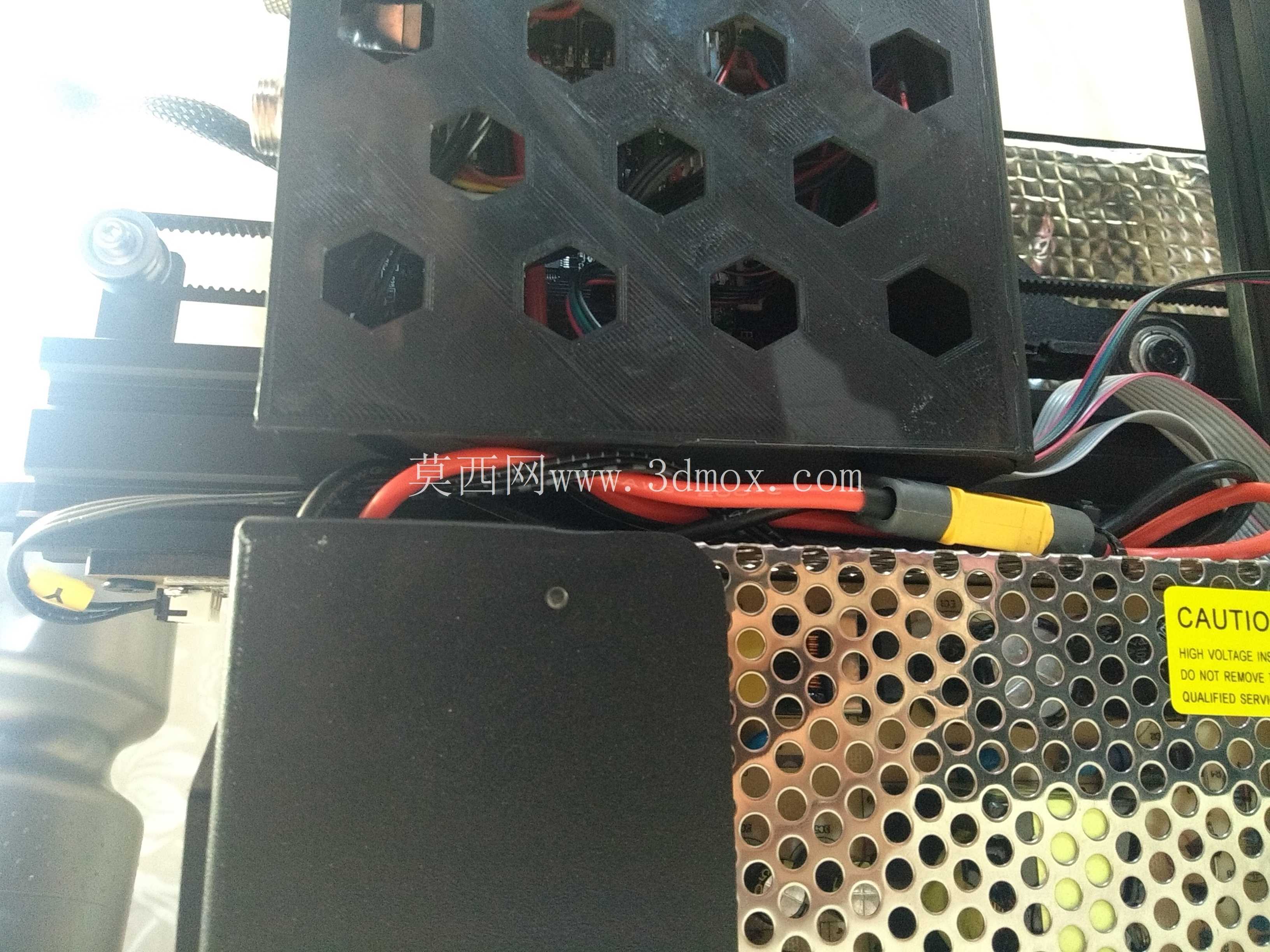

从安装边界来看，这款外壳的平板尺寸刚好覆盖Tevo Tarantula Pro机型电控安装区的全部范围，不会和X轴的运动导轨、同步带传动结构产生运动干涉，立板的高度控制在电子元件最高高度以上2mm左右，既不会因为立板过高遮挡线材走线，也不会因为高度不够失去对侧边元件的防护作用。走线位置可以顺着立板和平板的衔接处引出，不需要额外开设大尺寸的走线槽，线材可以顺着外壳边缘排布到各个电机、限位开关的接口位置，整体走线更加规整，也能避免线材和运动部件产生摩擦造成外皮破损。

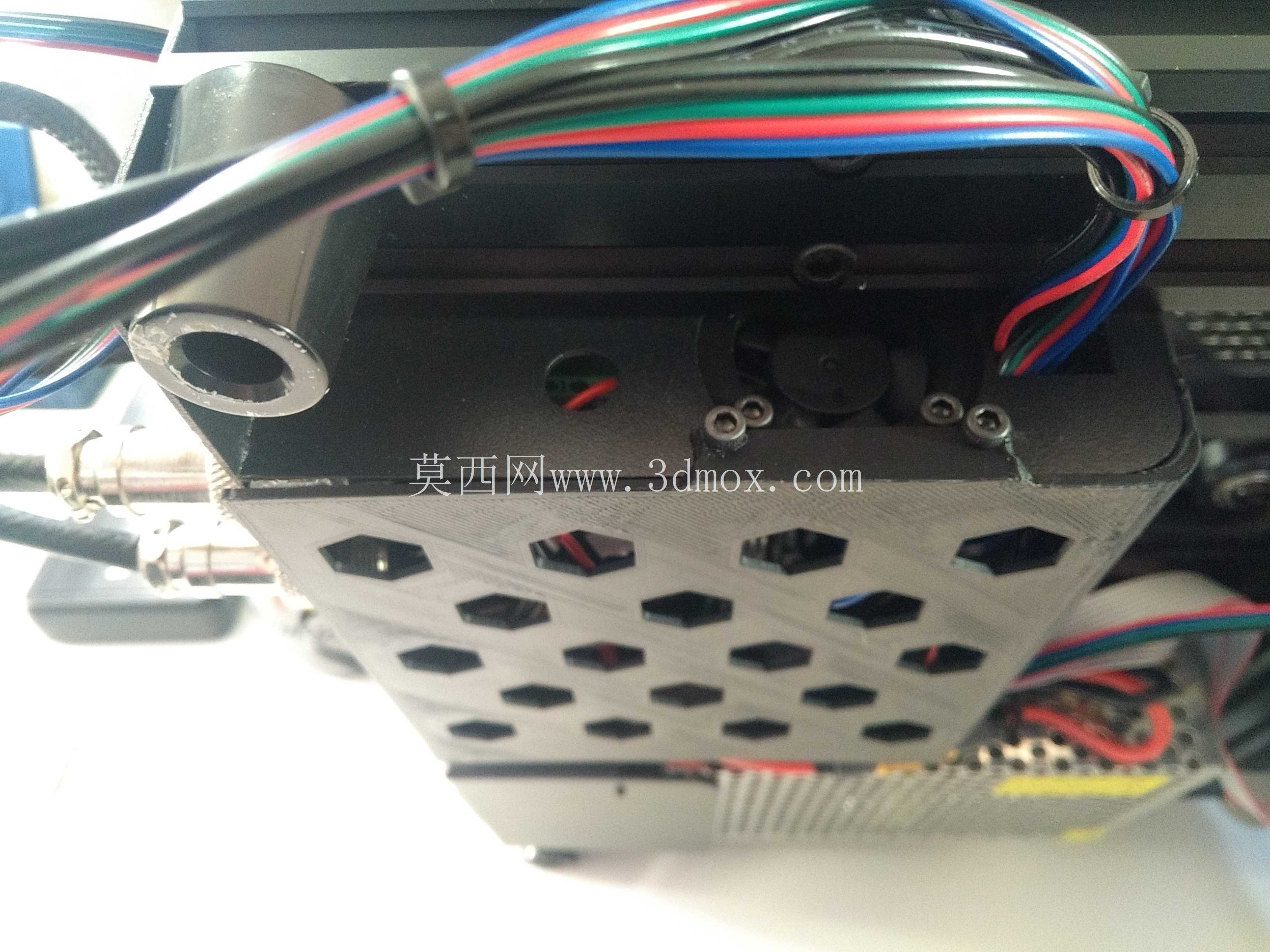

实际使用中，这款外壳除了基础的防护作用，还能对电控区域的线材起到梳理作用，原本散乱的接线可以顺着外壳边缘排布固定，减少线材杂乱带来的误碰、拉扯风险，尤其是在用户对设备进行改装、添加自动调平传感器、更换挤出机的时候，规整的电控区域能大幅降低接线出错的概率。外壳的金属材质本身还能起到一定的电磁屏蔽作用，减少主控板驱动部分产生的电磁干扰对温度传感器、限位开关信号的影响，提升设备运行的稳定性，减少信号干扰导致的温度误判、限位误触发等偶发故障。
