18650圆柱锂电池组固定塑料座垫结构

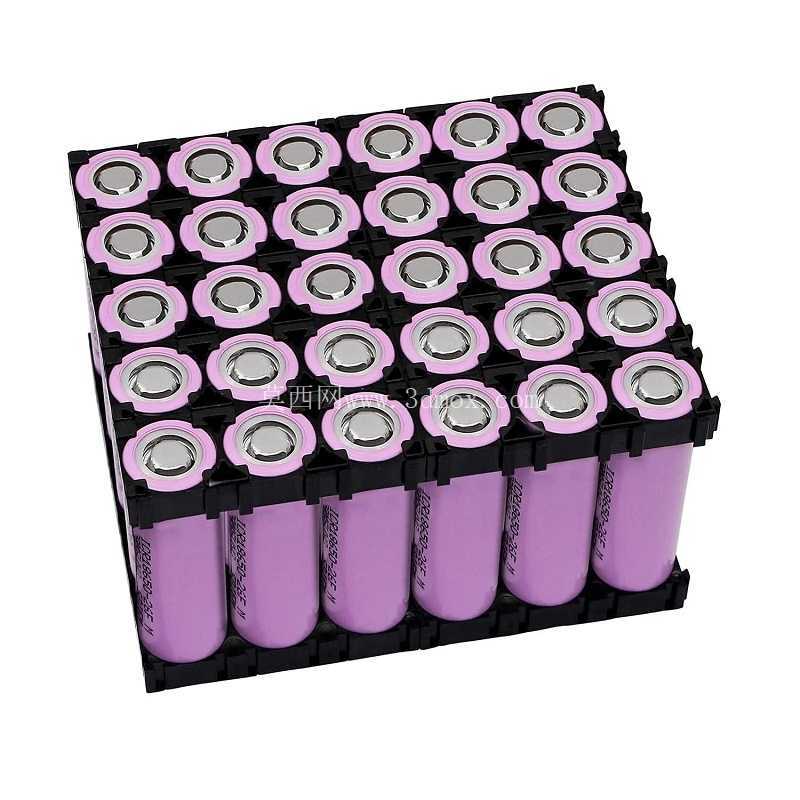

在储能电源、电动两轮车、便携户外电源、小型后备电源等大量采用圆柱锂离子电芯的产品结构设计中，电芯的定位固定是电池包结构安全的核心环节之一，这款塑料座垫就是针对18650规格圆柱电芯设计的阵列式定位构件，也可兼容同直径的21700电芯做适配调整。从实际工程应用来看，这类座垫通常成对使用，分别卡在电芯的正极端与负极端，通过每个孔位的限位结构把单节电芯牢牢约束在固定间距上，避免电芯在运输、使用过程中受振动、冲击出现位移，防止电芯外皮磨损引发短路风险，同时相邻电芯之间预留的均匀间隙，能给电芯充放电过程中的热量散发留出流通通道，避免电芯排布过于紧密导致局部积热，影响电池组循环寿命。

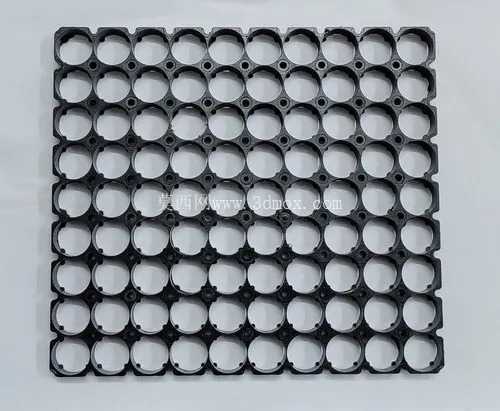

设计这类座垫的时候，首先要确定阵列的孔位数量与排布间距，这款座垫采用10列10行的规整阵列布局，单孔的内径尺寸严格匹配18650电芯的外径公差，通常会预留0.1-0.2mm的装配间隙，既方便电芯顺利插入，又不会出现松旷晃动的问题。每个孔位边缘设计有向内的微小卡扣凸点，当电芯插入到位后，凸点会卡入电芯外壳的环形凹槽区域，或者靠塑料本身的弹性抱紧电芯柱面，实现轴向的限位，防止电芯从座垫中滑脱。座垫的整体外形尺寸要匹配电池仓的内部安装边界，四周预留的安装边可以打定位孔，通过螺丝或者卡扣与电池仓壳体固定，部分设计还会在座垫边缘设计走线槽，方便采集电压的镍片、线束规整排布，避免线束被电芯挤压破损。

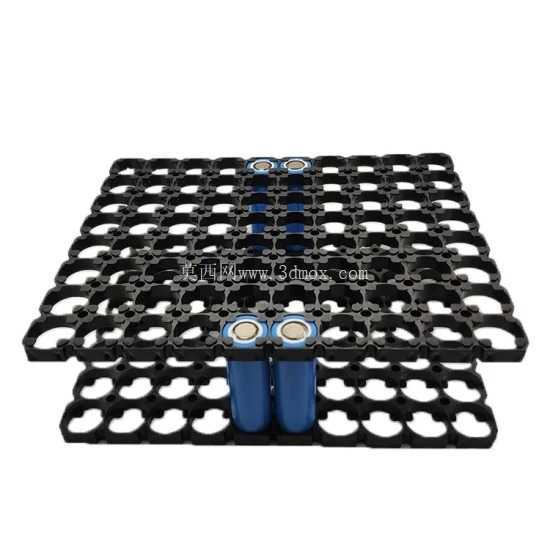

从材料选择上，这类座垫一般采用阻燃ABS或者PC+ABS合金塑料，一方面要满足UL94-V0级的阻燃要求，在电池出现异常过热的时候不会快速燃烧蔓延，另一方面材料要有足够的韧性和抗老化性能，在-20℃到60℃的常规工作温度区间内不会出现脆裂、软化变形的问题。孔位之间的连接筋厚度要经过强度校核，既要保证整个座垫的整体刚性，在装配和使用过程中不会出现扭曲变形，又要尽可能减少材料用量，降低构件重量和成本。在实际装配流程中，工人会先把一片座垫固定在工装夹具上，将所有电芯依次插入对应的孔位，再盖上另一片座垫对齐压紧，之后就可以进行镍片焊接、线束连接等后续工序，这种阵列式座垫的使用，能大幅提升电池组的装配效率，不需要人工逐个调整电芯位置，也能保证所有电芯的同轴度和间距一致性，避免因为电芯排布不齐导致的焊接虚焊、镍片拉扯断裂等问题。

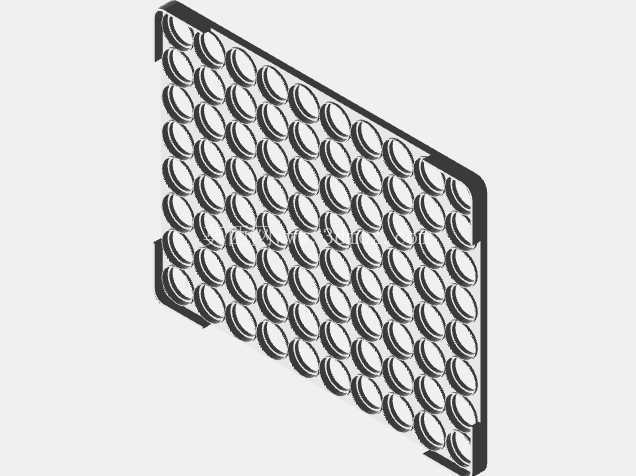

另外在设计过程中还要考虑绝缘性能，座垫材料本身要具备良好的电气绝缘性，在电芯和电池仓金属外壳之间形成绝缘隔离层，防止电芯外壳与金属壳体接触引发短路。部分特殊应用场景下的座垫，还会在每个孔位的底部设计微小的透气孔，当电芯出现异常产气的时候，能让气体顺着孔隙快速导出到电池包的泄压通道，避免局部压力过大。座垫的平面度公差也要严格控制，通常整体平面度要控制在0.3mm以内，避免因为座垫翘曲导致部分电芯插入不到位，影响后续焊接质量。在做三维建模的时候，要重点关注每个卡扣凸点的拔模角度，通常拔模角度设置在1-1.5度，方便注塑生产的时候顺利脱模，同时要检查孔位与连接筋之间的圆角过渡，避免应力集中导致注塑件出现缩痕、开裂的问题，连接筋的厚度要均匀，防止注塑过程中出现缩水变形，影响整体尺寸精度。
