模块化18650电池组可扩展固定座组件

在小型移动动力、便携电子设备以及水下机器人的动力系统搭建过程中，18650圆柱电芯的成组固定一直是结构设计环节里需要反复打磨的部分，既要保证单节电芯的定位稳固，避免震动工况下电芯移位、极耳拉扯断裂，又要兼顾不同容量、不同串并联配置的组配灵活性，减少重复开模或定制支架的成本。这套可扩展的电池座垫片组件，正是针对这类场景开发的标准化固定结构，解决了传统一体成型电池架适配性差、改型成本高的痛点。

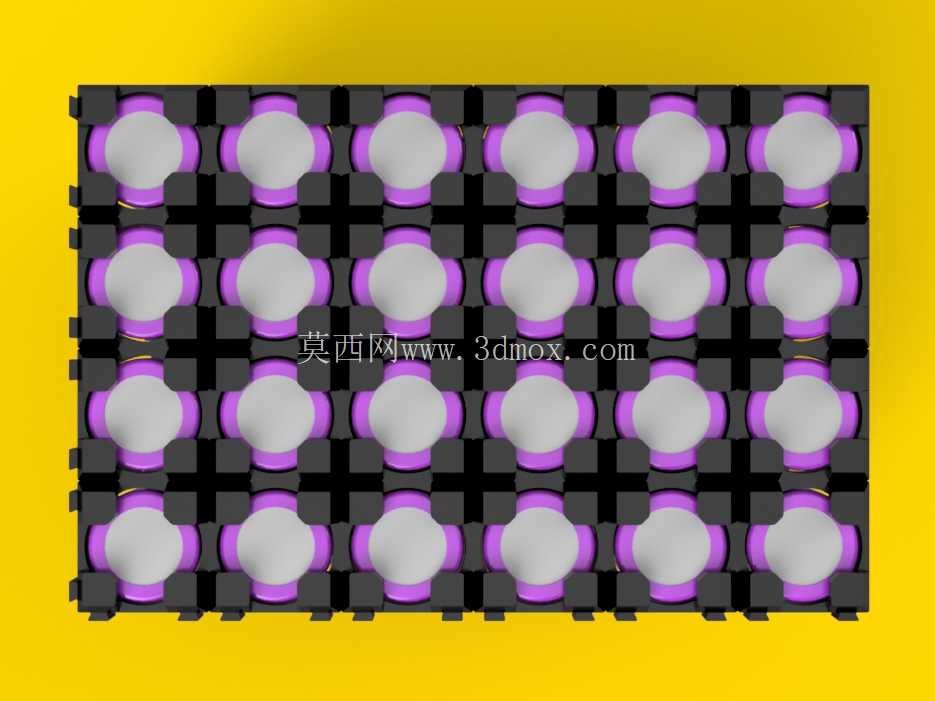

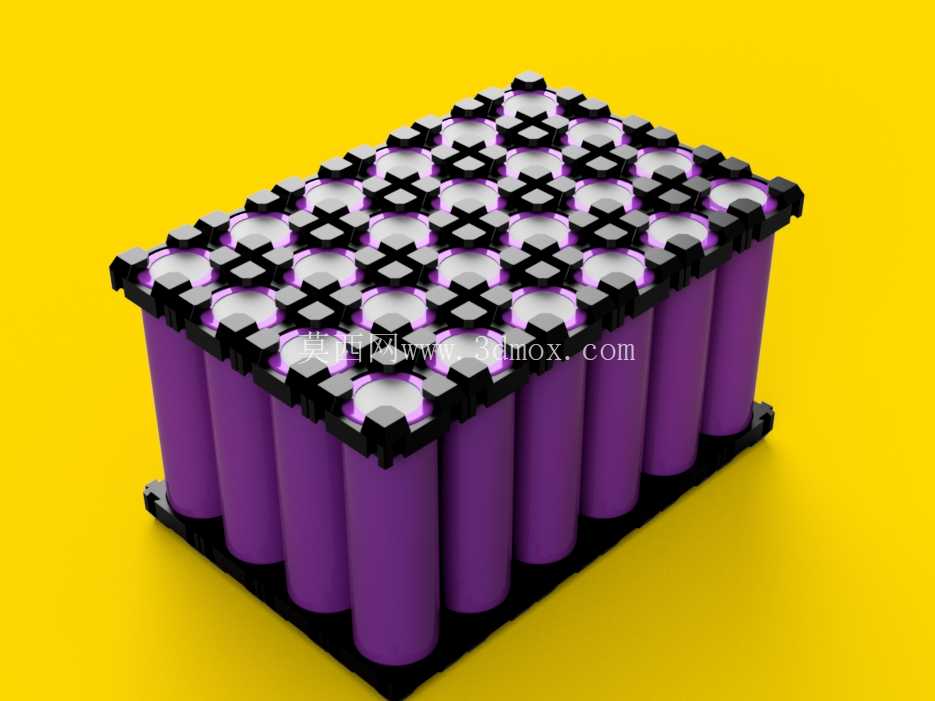

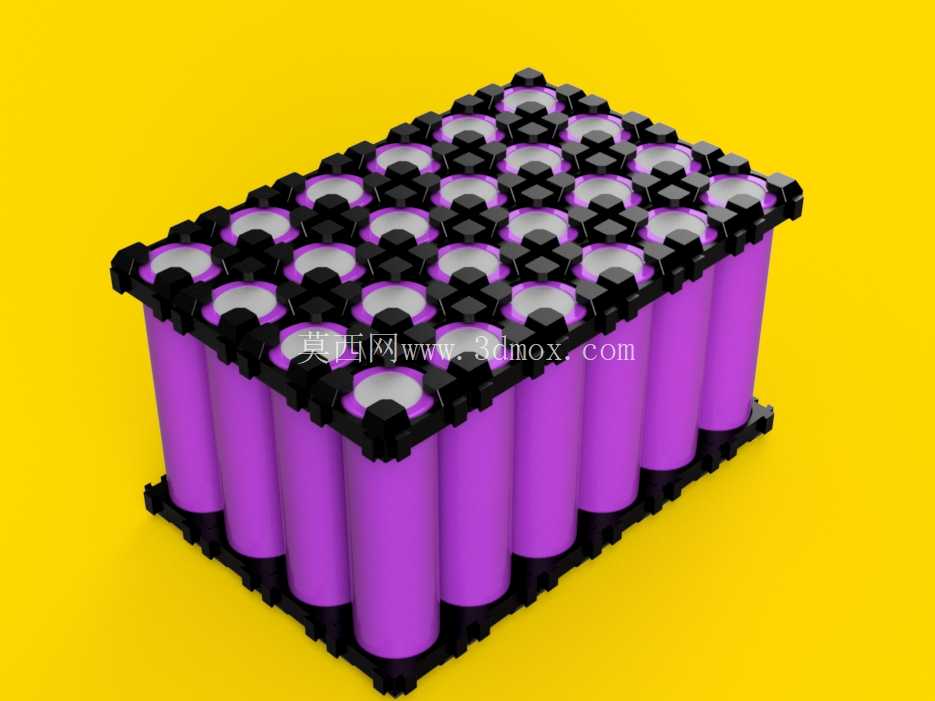

从实际使用场景来看，这套组件覆盖的工况跨度不小，水下ROV的密闭动力舱内，需要电池组结构紧凑、固定可靠，能耐受水下航行时的持续震动与冲击；DIY便携电源、户外移动储能设备的组装中，用户往往需要根据容量需求灵活调整电芯数量，从2串2并的4节电芯小容量组，到数十节电芯的大容量组，都能通过这套组件的联锁结构快速拼接；无人机、小型机器人的动力舱空间局促，不规则的安装边界下，模块化拼接的支架可以根据舱内轮廓调整排布，不用为了适配空间重新定制整体支架。

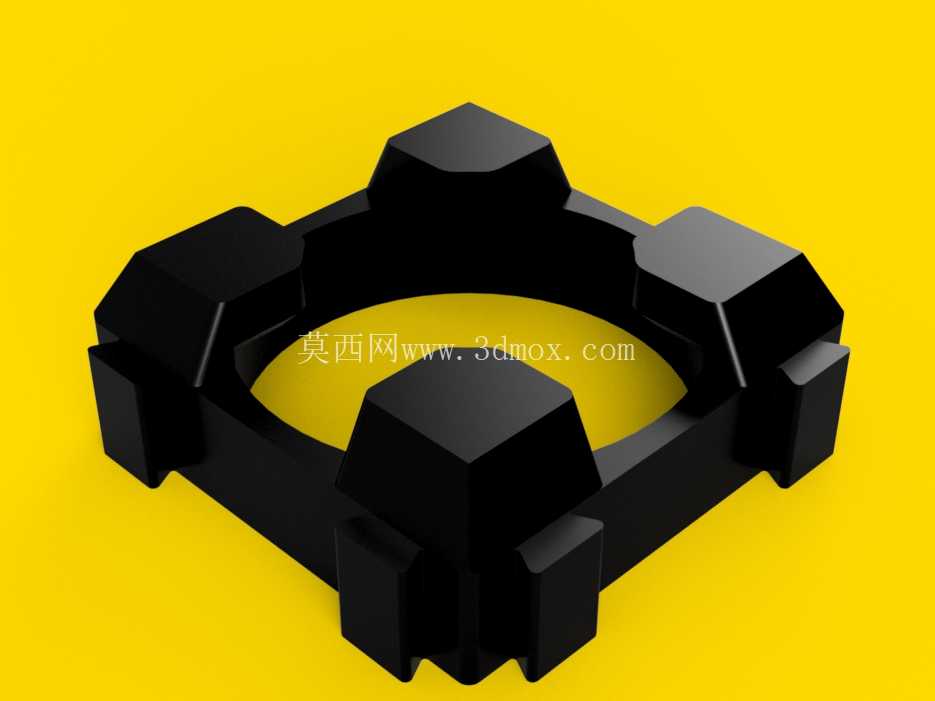

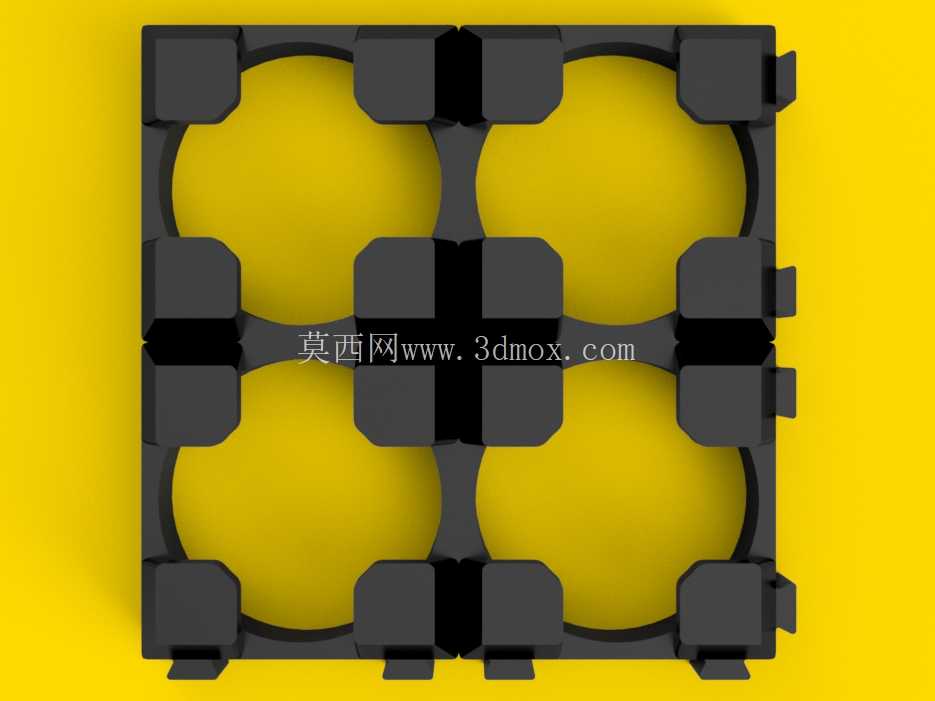

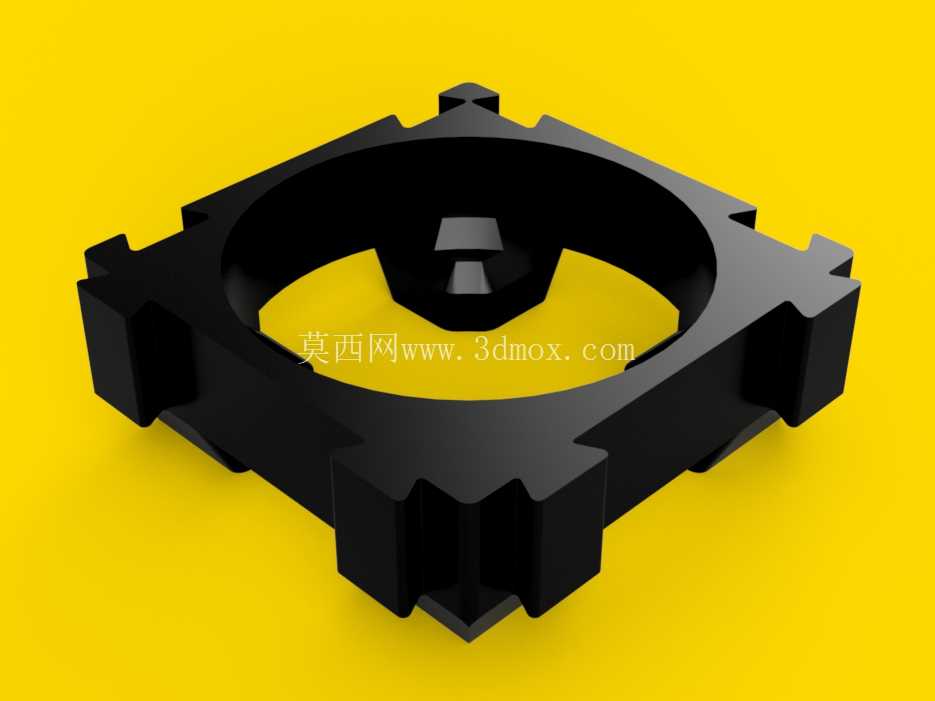

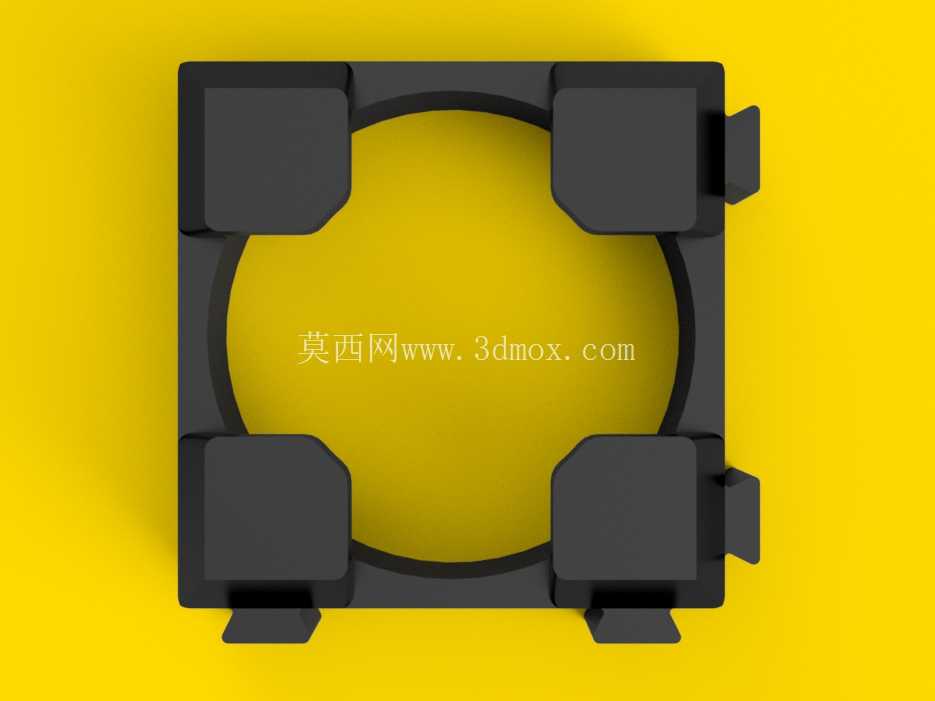

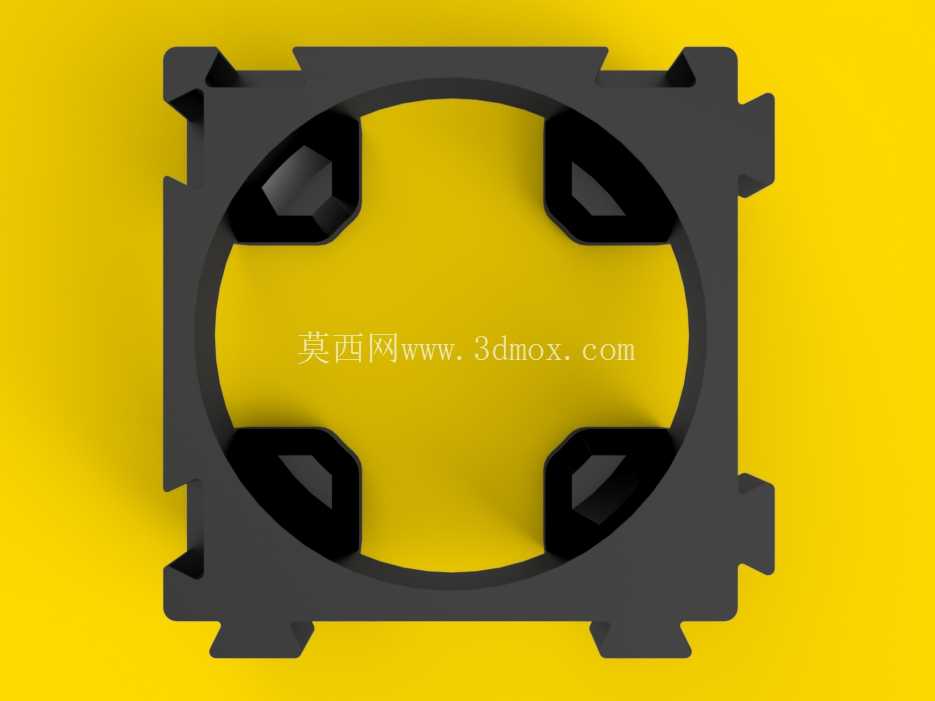

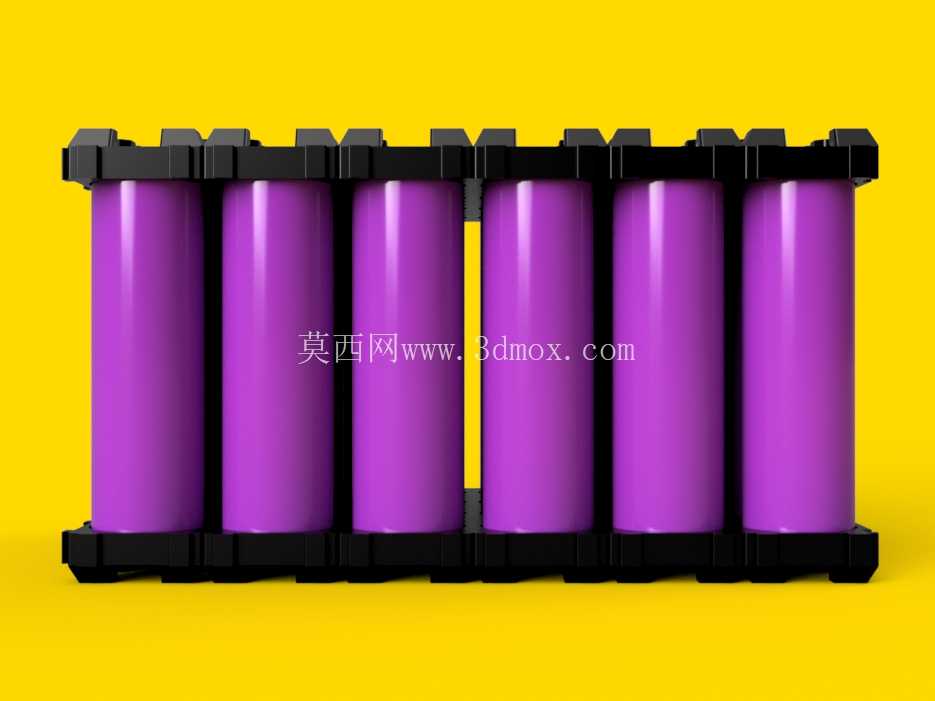

功能特性上，单节电池座的定位槽完全贴合标准18650电芯的外形尺寸，电芯直径18毫米、长度65毫米的规格下，定位槽的侧壁预留了0.1毫米的装配间隙，既方便电芯顺利装入，又能限制电芯径向的晃动量，避免电芯在支架内窜动。相邻的电池座单元之间设计了互锁卡扣结构，拼接时不需要额外的粘接剂或者紧固件，对准卡扣按压到位就能完成相邻单元的连接，拼接后的整体支架平面度误差可以控制在0.2毫米以内，不会出现多单元拼接后高低不平导致的汇流排焊接错位问题。底座部分的限位凸台可以托住电芯底部，防止电芯从支架下方滑脱，顶部的垫片结构刚好压住电芯的肩部位置，留出极耳焊接的操作空间，不会遮挡极柱影响后续的焊接或镍片连接作业。

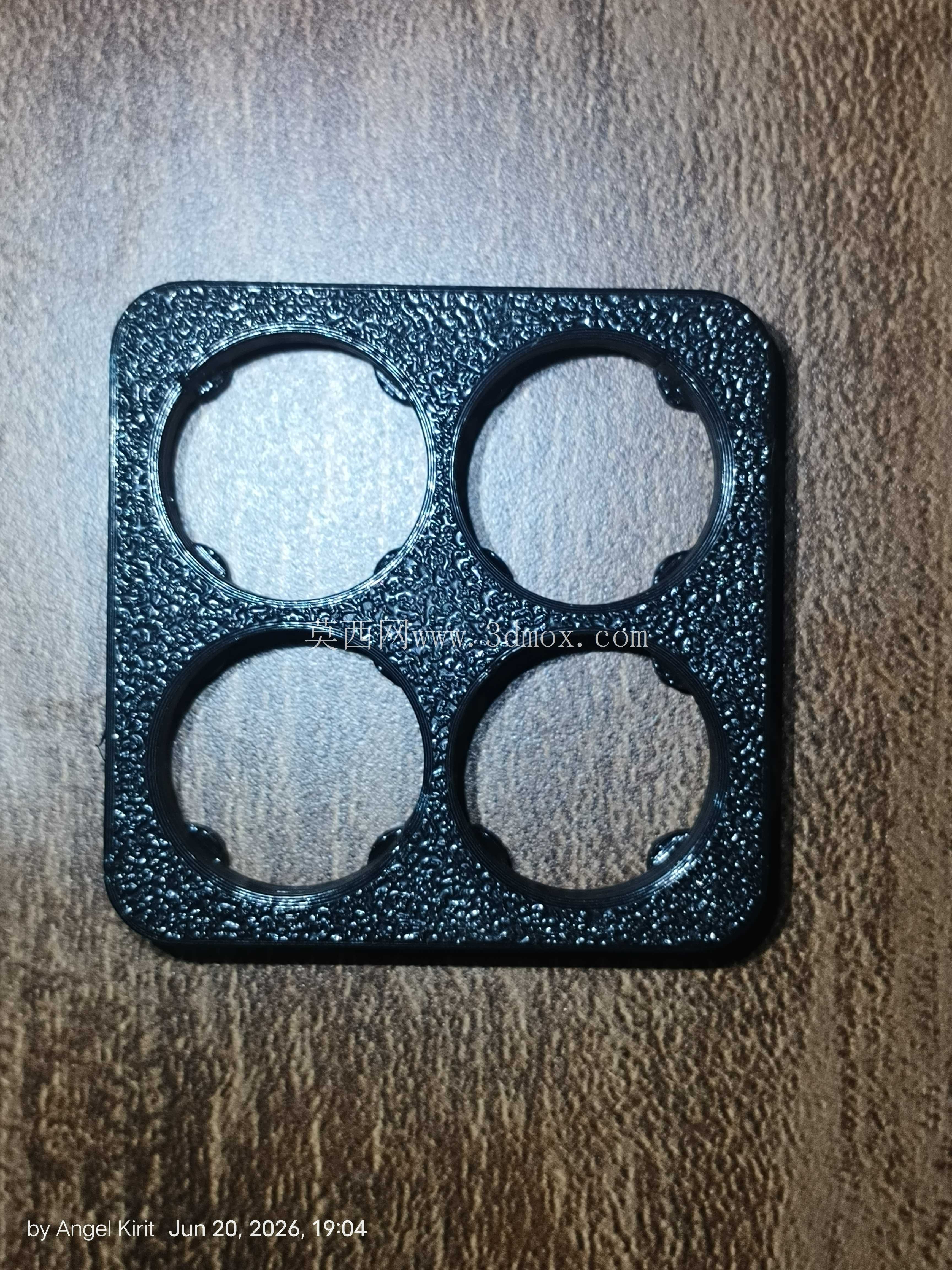

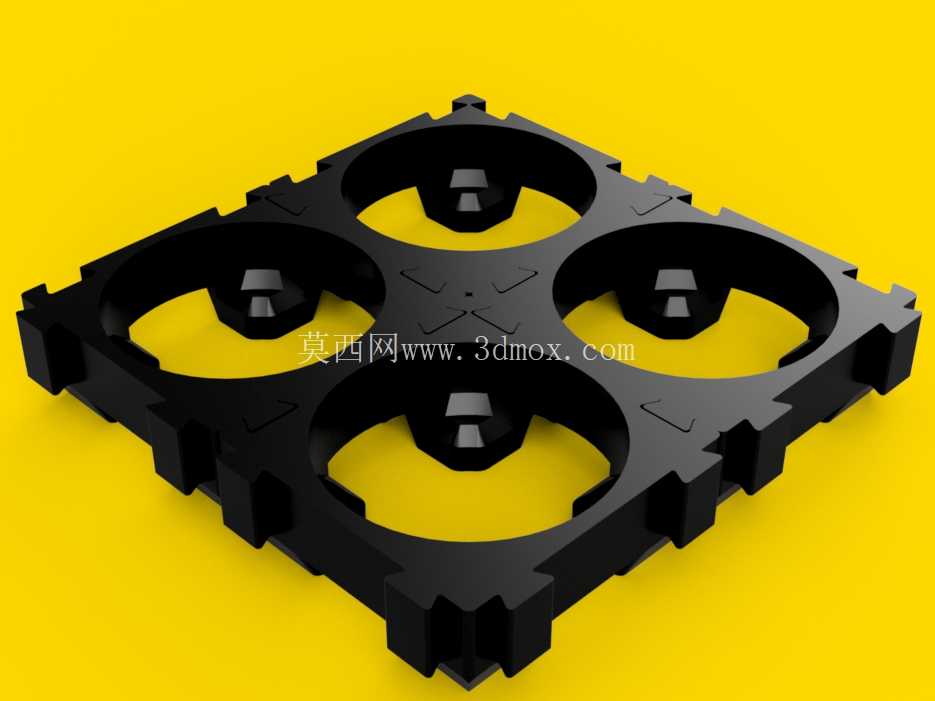

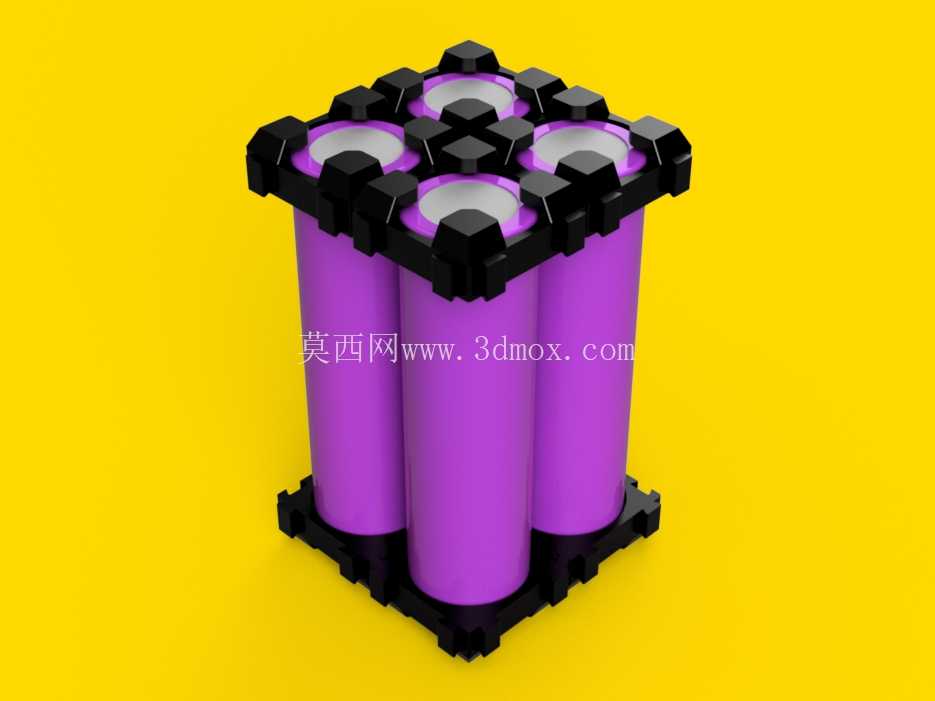

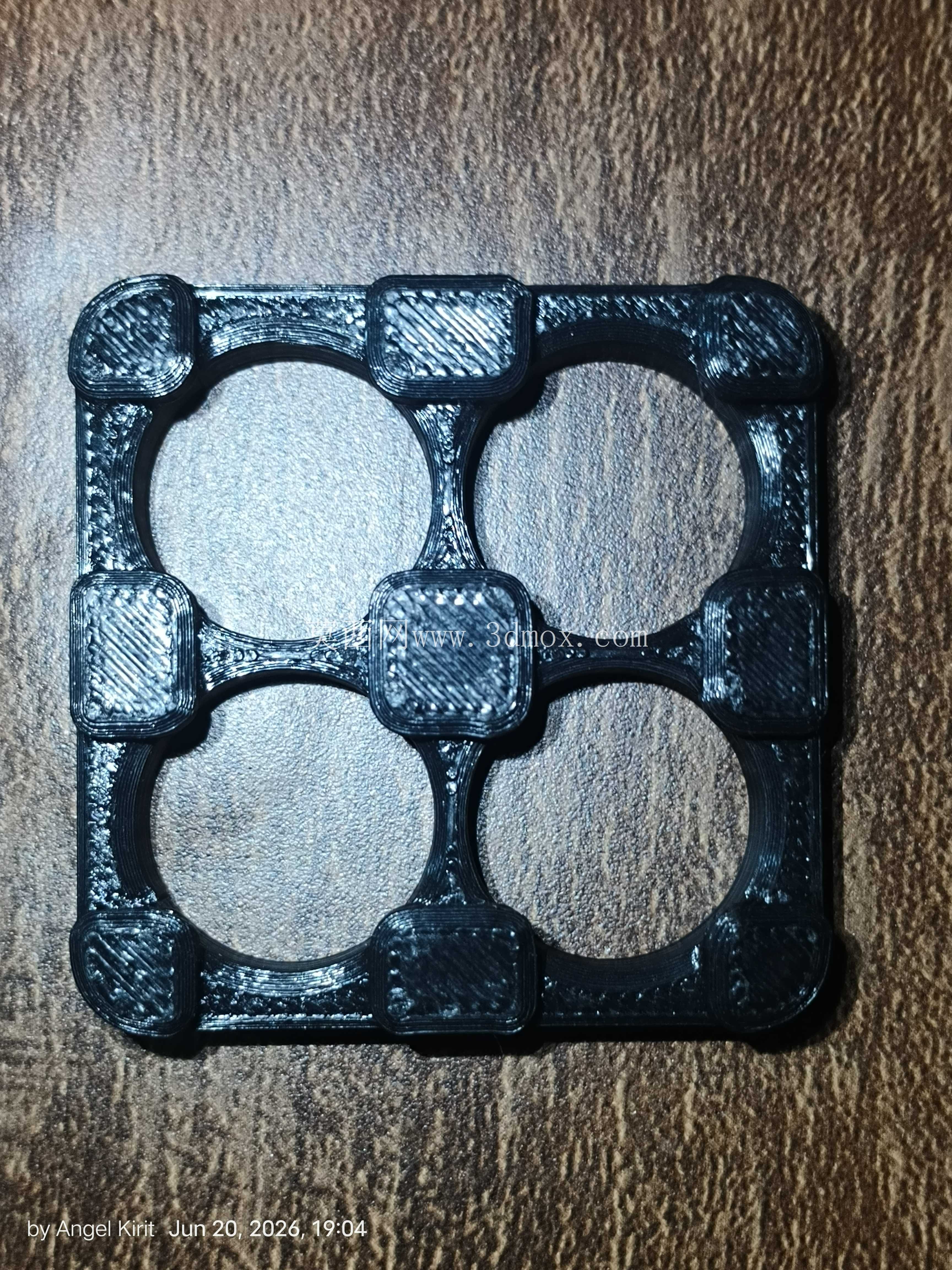

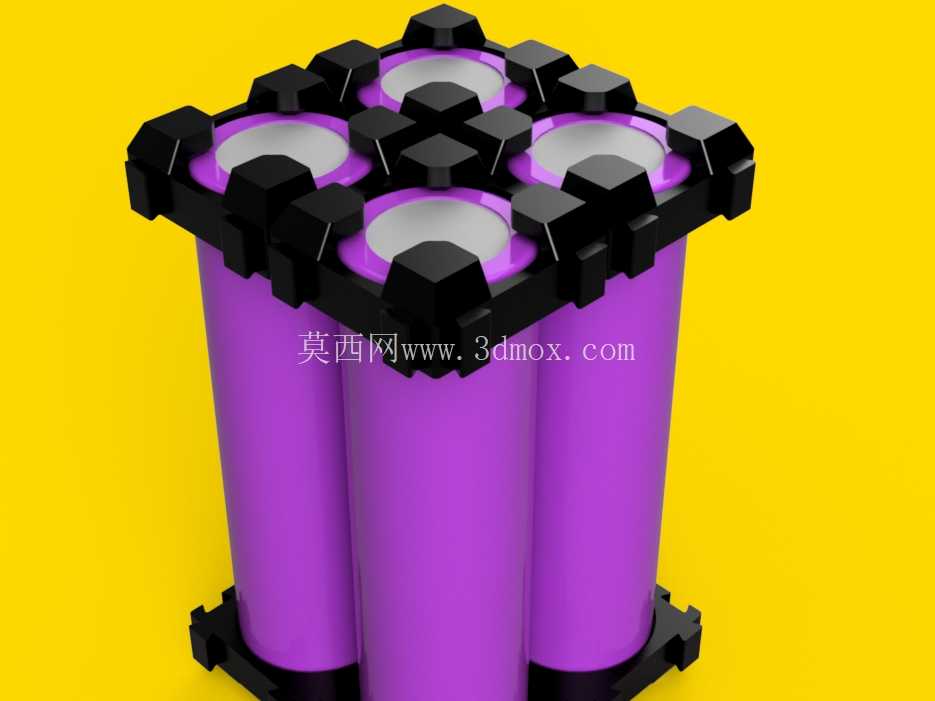

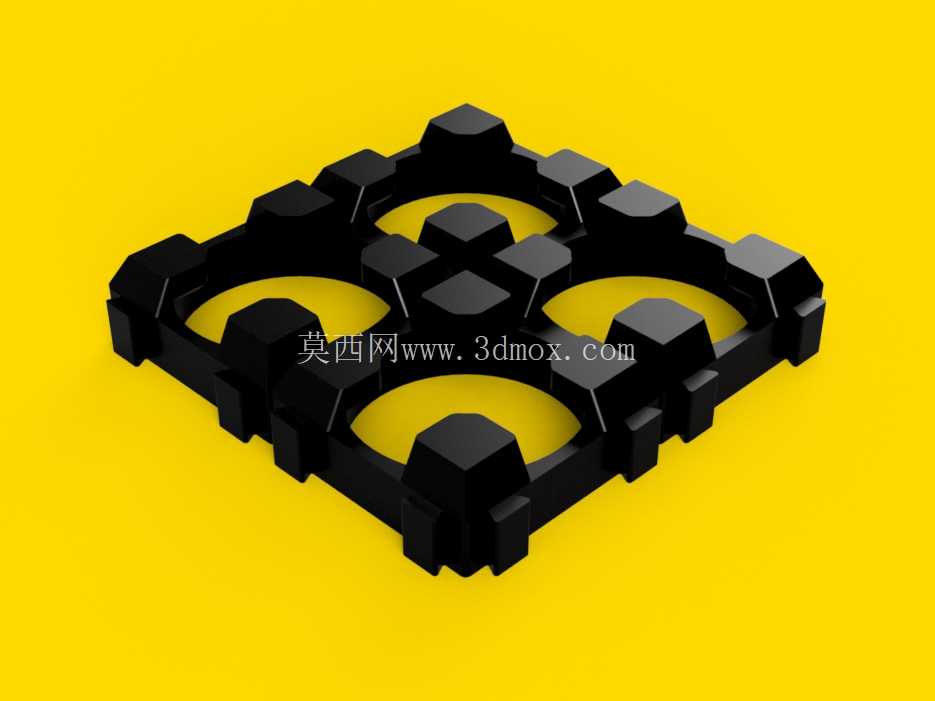

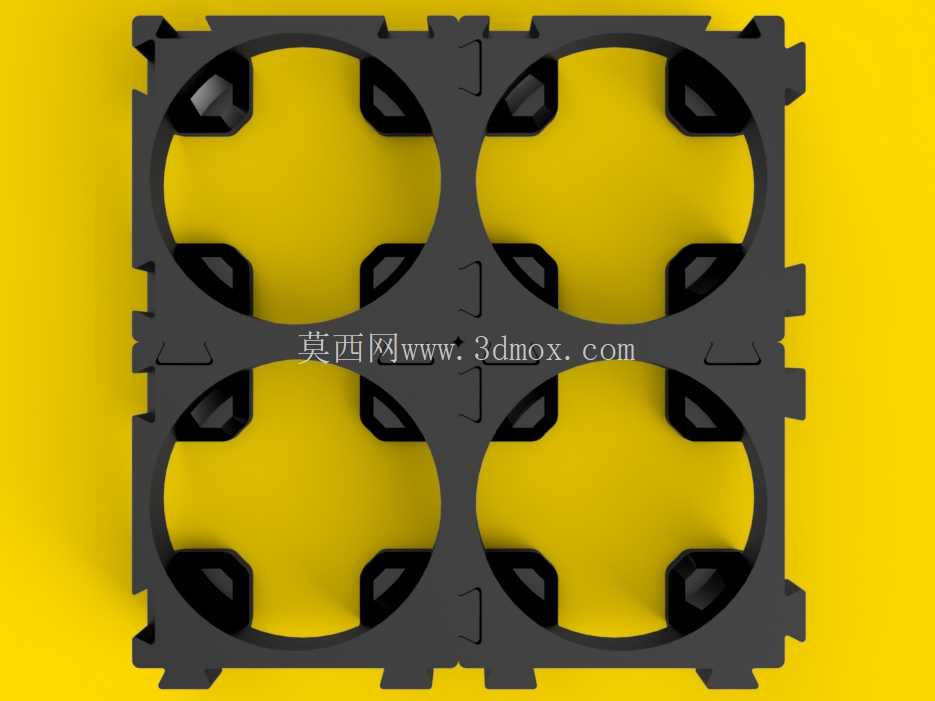

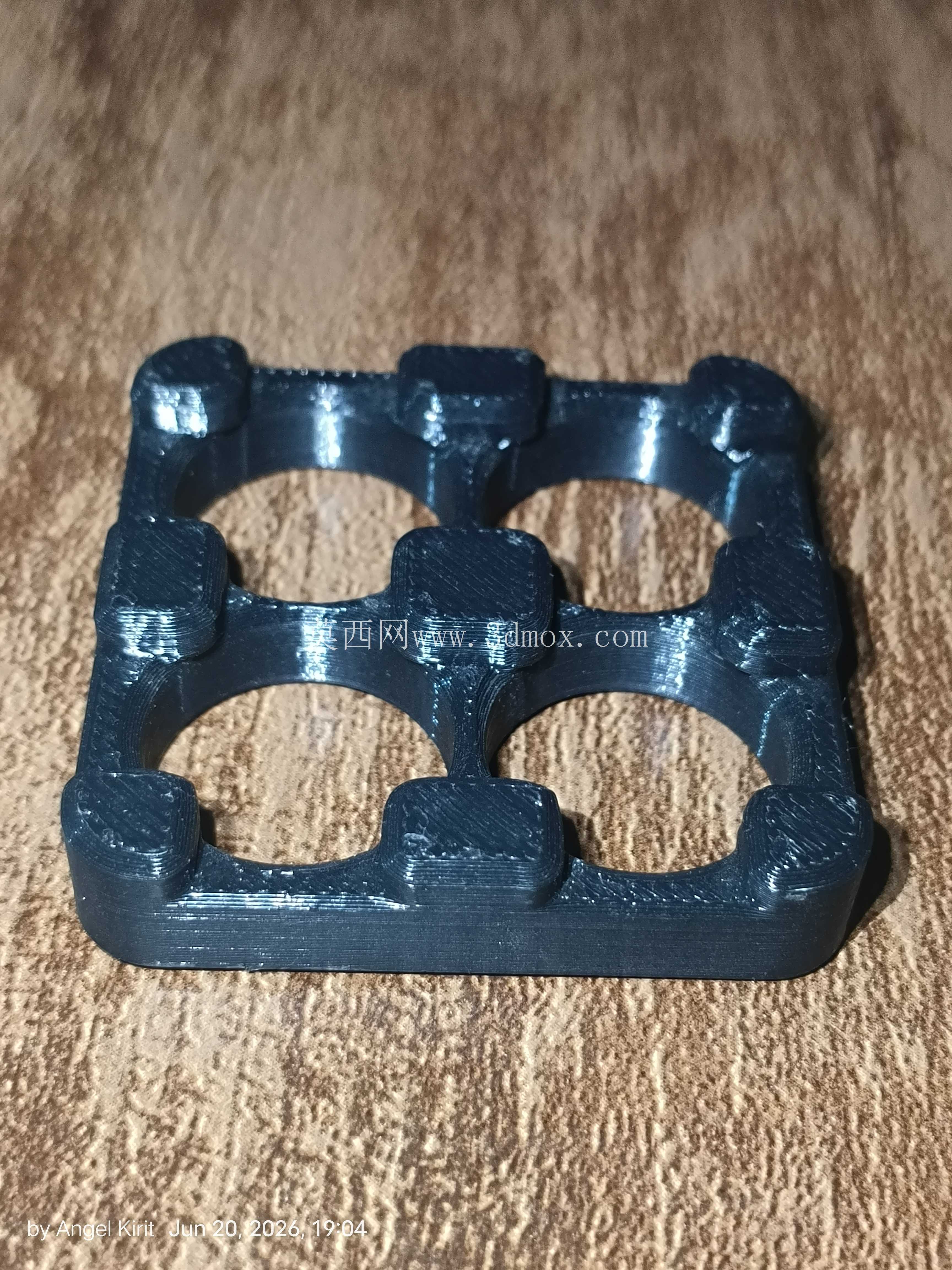

设计思路上，这套结构没有采用传统的整体式电池架方案，而是把最小单元拆解为单电芯固定座，通过联锁结构实现任意行列数的扩展，最初的设计原型是为矢量推力ROV的动力系统配套，当时需要在有限的舱内空间里排布2×2的4节电芯组，完成原型验证后发现联锁结构的通用性极强，只要沿着横向和纵向的卡扣方向拼接，就能扩展到更大规模的电池组，不管是2×3、4×5还是其他行列排布，都不需要修改基础单元的结构，大幅降低了不同规格电池组的支架制作成本。材料适配性上，这套结构既可以用PLA材料快速打样验证装配效果，也可以用PETG材料制作小批量使用的成品，两种材料都具备足够的绝缘性能与结构强度，能满足电池组固定的绝缘、支撑要求，不会出现电芯外壳与支架摩擦导致的短路风险。

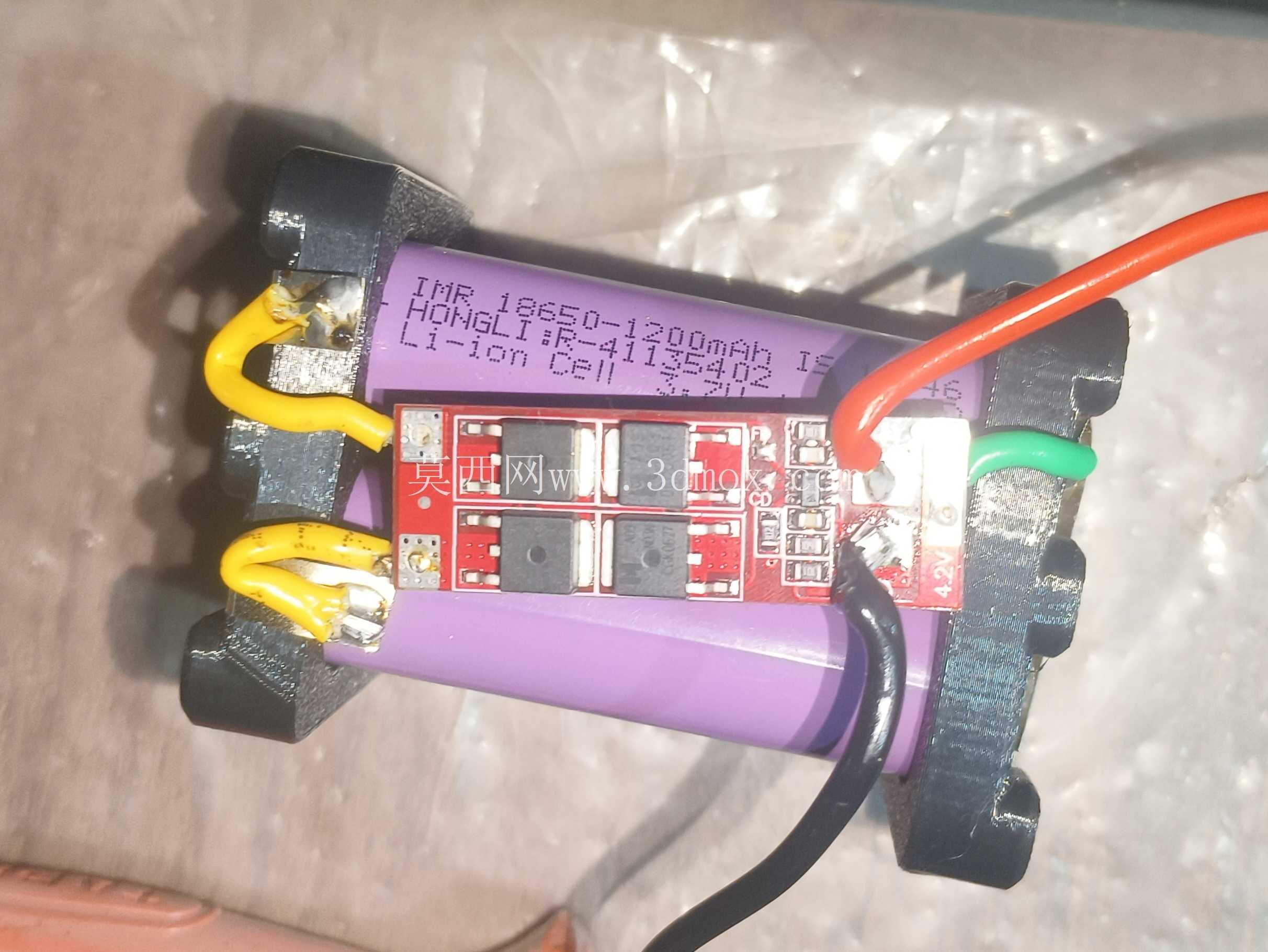

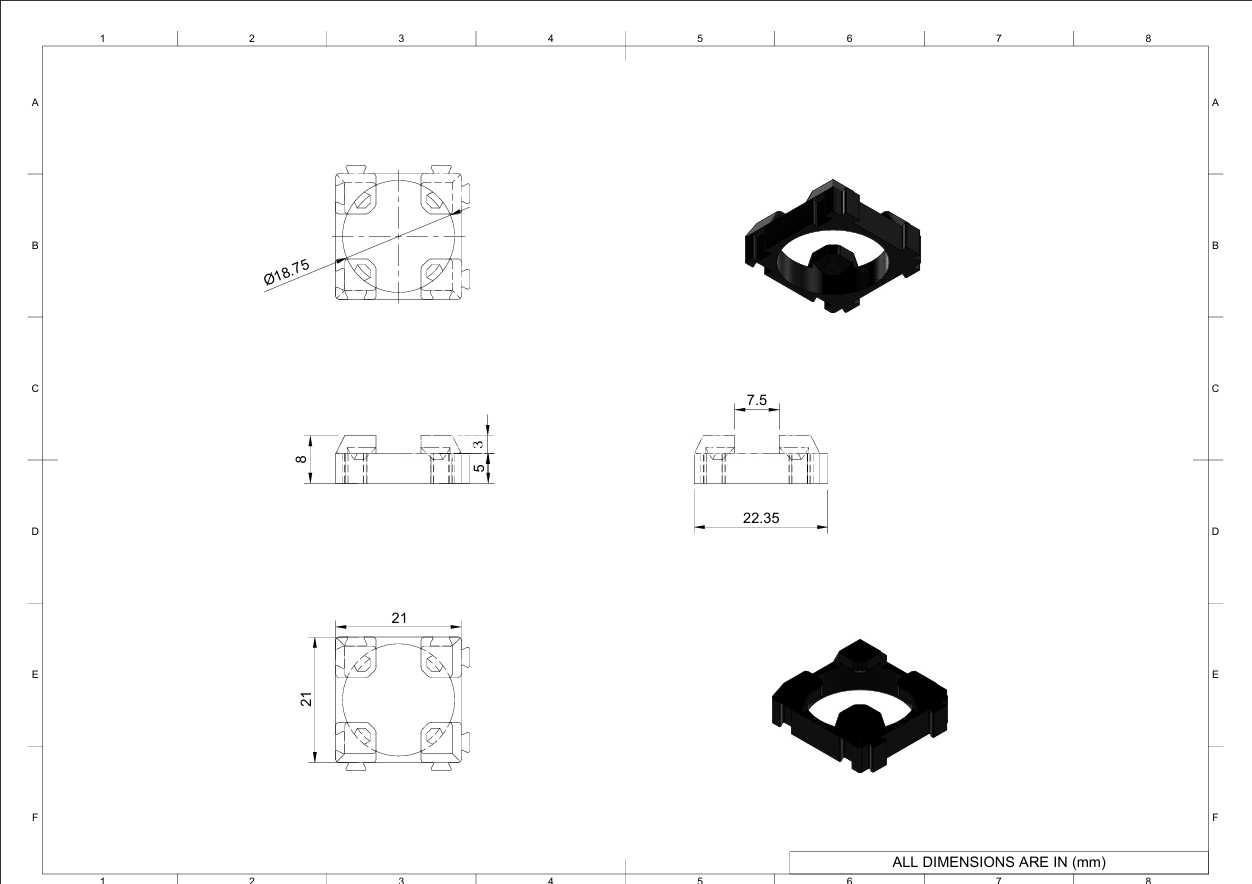

安装边界方面，单节单元的外形尺寸按照最小安装空间设计，相邻电芯的中心距保持在20毫米，既满足电芯之间的散热间隙要求，又不会浪费多余的安装空间，拼接后的整体支架外形尺寸可以根据电芯排布数量灵活计算，横向尺寸为20毫米乘以列数加上两侧的卡扣余量，纵向尺寸为20毫米乘以行数加上侧边的连接结构余量，底部的安装孔位预留了通用的固定孔，可以通过M3螺丝将拼接完成的整个电池组固定到设备的安装舱内，不需要额外设计转接固定件。在实际装配测试中，2×2的基础单元装入电芯后，整体结构的抗震动性能满足小型移动设备的使用要求，经过反复的拆装测试，互锁卡扣的连接强度没有出现明显衰减，多次扩展拼接更大规模的电池组时，也没有出现单元连接错位、整体结构松散的问题，完全能满足原型制作、小批量设备组装、DIY项目的电池组固定需求。
