FiTech控制器安装固定外壳结构设计

在工业控制外设的安装适配场景中，不少手持类控制终端原厂仅配备手持使用的结构，缺少面向固定工位安装的配套结构，导致产线固定工位、设备旁侧的控制器放置杂乱，容易出现误碰摔落、线缆拉扯损坏的问题，这款适配FiTech控制器的固定外壳，正是针对这类实际工况痛点开发的安装适配结构。从实际使用场景来看，这类固定外壳主要应用在小型自动化设备旁侧的操作工位、试验台架的控制区域、小型加工设备的操作端，需要将原本手持使用的FiTech控制器长期固定在平坦的安装面上，既保留控制器的操作便利性，又避免手持放置带来的掉落、移位风险，同时规整控制线缆的排布，减少现场运维的隐患。

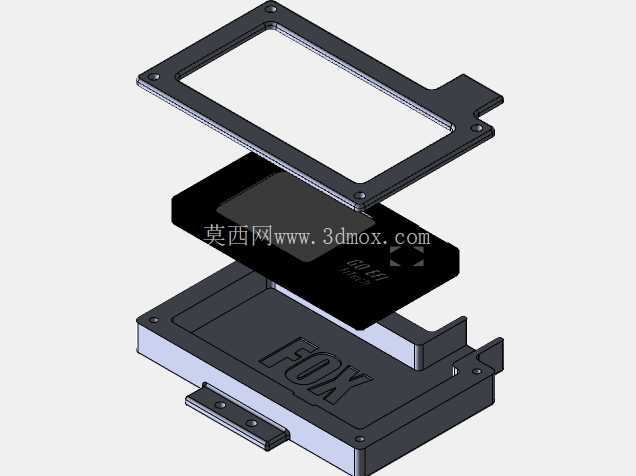

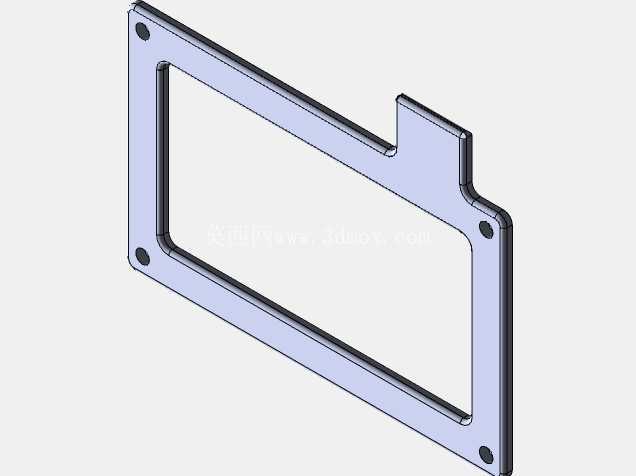

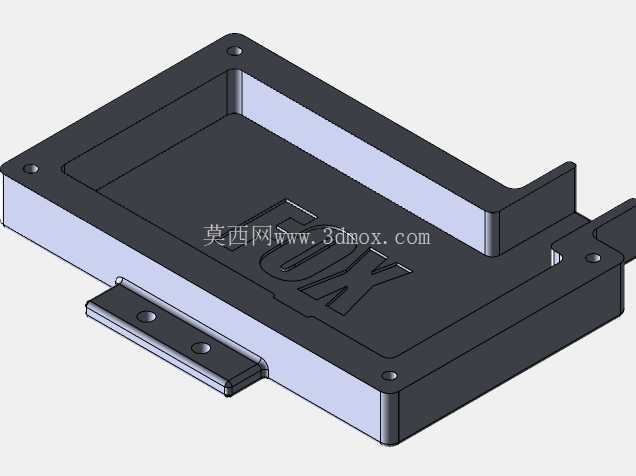

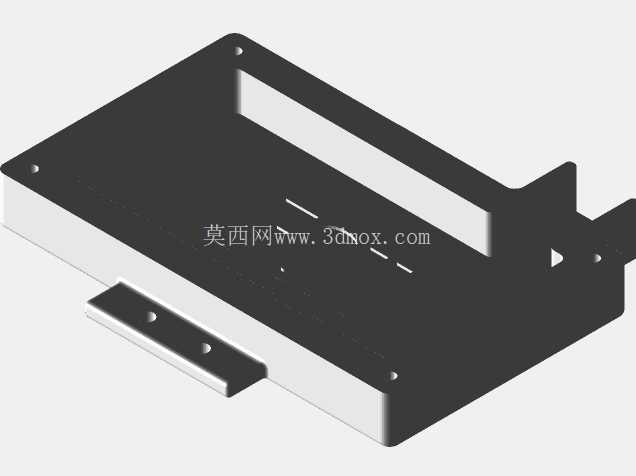

从功能特性上看，这款外壳采用框型包覆式结构，内腔轮廓完全匹配FiTech控制器的外形尺寸，放入后可以限制控制器的横向、纵向窜动，避免设备运行过程中的振动导致控制器从外壳内脱出。外壳底部设置的安装凸耳带有预制的安装孔位，适配10-24规格的机械螺钉，安装时可以直接将外壳固定在金属台面、设备机架侧壁、型材支架表面等各类平坦安装面，不需要额外制作转接板，降低现场安装的加工工作量。考虑到3D打印制作或者压铸成型后的加工需求，安装孔位预留了攻丝余量，打印或者压铸成型后可以直接进行攻丝处理，不需要二次扩孔，适配小批量自制或者批量压铸生产的不同加工场景。外壳表面预留的标识区域，可以压制品牌标识或者工位编号，方便多工位场景下的控制器区分，避免不同工位的控制器混用导致的参数设置错误。

从设计思路来看，整个结构优先保证安装的可靠性与控制器取放的便利性，框体的侧壁高度经过反复校核，既能够完全包覆控制器的侧边，提供足够的限位支撑，又不会遮挡控制器的操作按键与接口区域，不会影响控制器的正常接线与操作。安装凸耳的位置设置在外壳的侧边延伸处，避开了控制器的底部接口区域，安装螺钉锁紧时不会触碰到控制器底部的元器件，同时凸耳的厚度经过强度校核，在螺钉锁紧力下不会出现变形断裂，长期使用也不会因为设备振动出现松动。外壳的边角处均做了圆角过渡处理，避免安装和取放控制器时划伤操作人员，也减少应力集中导致的结构开裂问题，适配压铸成型的工艺要求，避免出现尖角处的填充不良、脱模困难等工艺问题。整个结构的壁厚保持均匀，符合压铸件的壁厚设计规范，不管是采用铝合金压铸批量生产，还是采用FDM3D打印进行小批量自制，都能够获得较好的成型质量，不会出现壁厚不均导致的缩孔、翘曲等成型缺陷。

从安装边界尺寸来看，外壳的整体外轮廓尺寸完全围绕控制器的外形做最小化设计，不会占用过多的安装空间，在狭小的设备侧壁或者紧凑的台架区域也能够顺利安装。两个安装凸耳的中心距经过标准化设计，适配常见的型材安装孔距，也可以直接在钢板台面钻孔安装，不需要复杂的定位工序。外壳的内腔深度与控制器的嵌入深度匹配，控制器放入后上表面与框体上沿基本齐平，操作时不会出现硌手的问题，同时框体的上沿不会遮挡控制器的显示屏与按键区域，保证操作视野不受影响。外壳侧边预留的线缆避让缺口，方便控制器的连接线从侧边引出，不会出现线缆被外壳压损的问题，线缆可以顺着安装面排布，方便用扎带固定，让现场布线更加规整。

在实际工况验证中，这类固定外壳可以承受常规工业现场的振动载荷，螺钉固定后不会出现松动，控制器放入后即使受到意外的触碰也不会从外壳内脱出，相比用扎带捆绑、双面胶粘贴的临时固定方式，可靠性大幅提升，同时控制器需要取下进行手持操作、参数调试或者充电时，可以直接从外壳内取出，不需要拆卸固定结构，兼顾了固定安装的稳定性与手持使用的灵活性。针对不同的安装场景，这款外壳的结构也具备一定的改型适配性，比如需要壁挂安装时，可以调整安装凸耳的位置适配壁挂孔距，需要在导轨上安装时，可以在外壳背部增加导轨卡扣结构，不需要大幅修改主体的包覆结构，缩短改型设计的周期。
