JLCMC法兰型导向轴支撑结构件

　　在自动化生产线、非标输送设备、精密检测工装这类需要线性导向传动的场景里，导向轴的固定支撑件是决定整套导向机构运行精度与寿命的核心基础零件，本次呈现的法兰型导向轴支撑，就是针对线性导向轴安装固定需求开发的典型支撑结构。这类支撑件的核心作用，是为圆柱形线性导向轴提供稳定的径向定位与轴向固定基准，避免导向轴在带负载往复运动过程中出现径向窜动、轴向偏移，保障配套的直线轴承、滑动衬套能沿导向轴顺畅做直线运动，常见于3C电子装配工位的滑台导向、包装设备的物料推送机构、木工机械的进给导向单元、光伏组件生产线的移载模组等场景，但凡需要搭建线性导向传动链路的设备，几乎都能见到这类支撑件的应用。

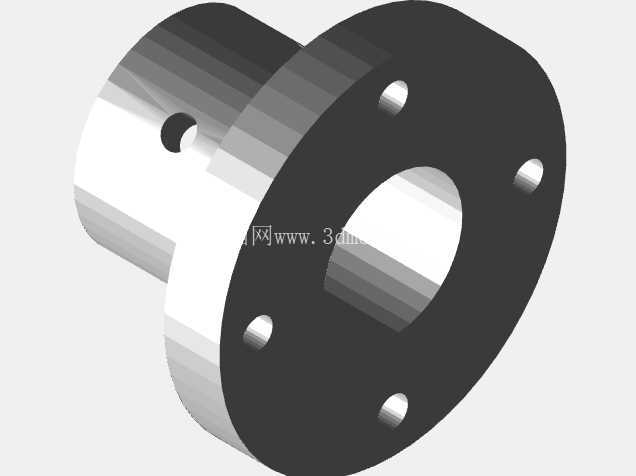

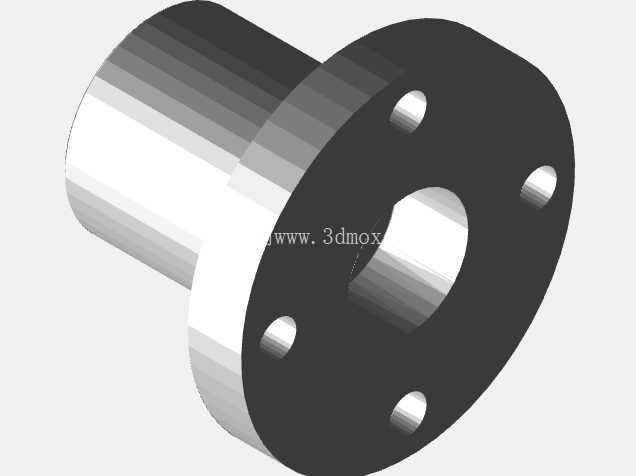

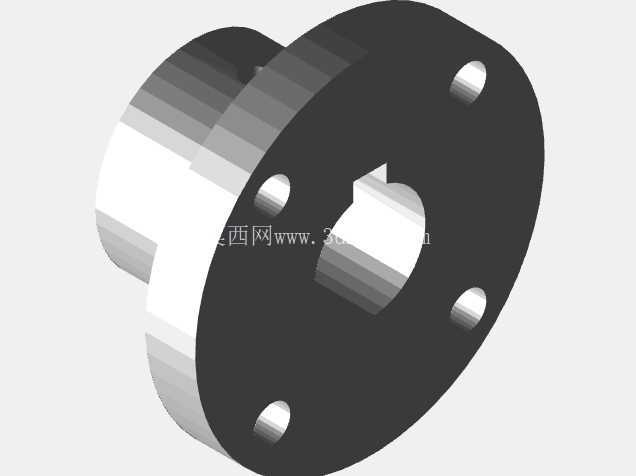

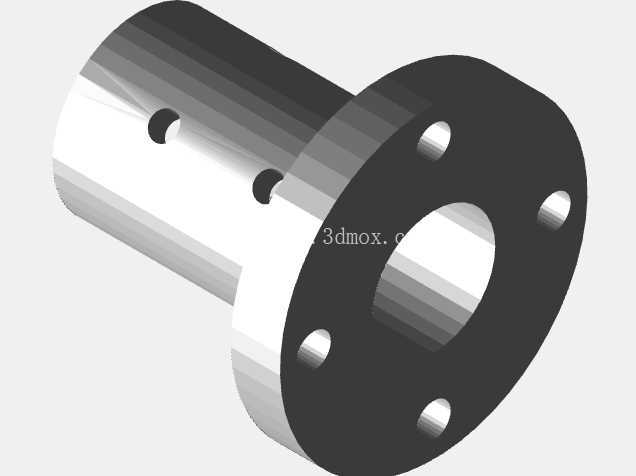

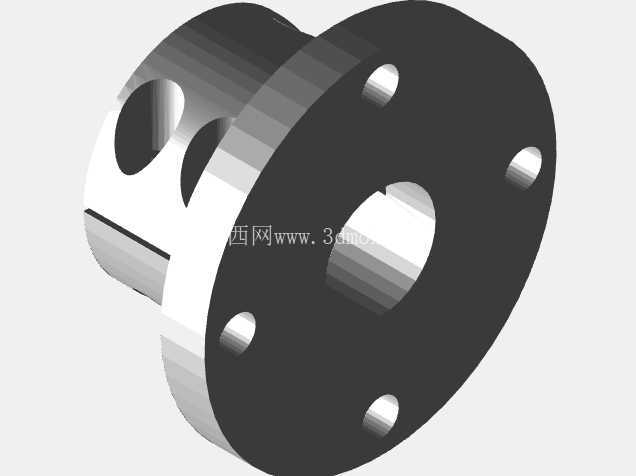

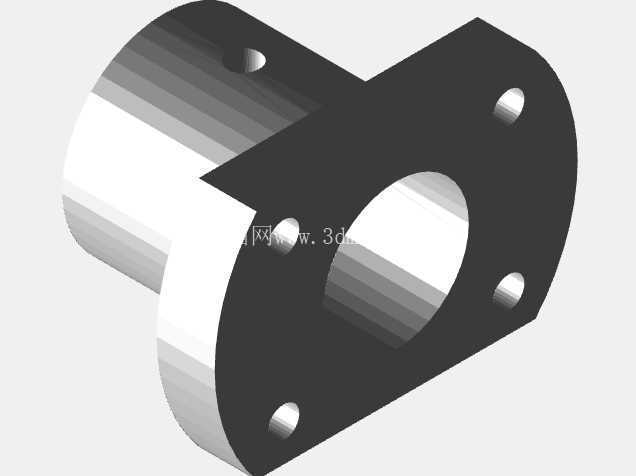

　　从结构设计逻辑来看，这款支撑件采用一体化的法兰+轴套主体结构，主体部分为带内孔的轴套段，内孔与导向轴采用间隙配合适配，可根据安装需求选择螺钉锁紧的固定方式，将穿入内孔的导向轴牢牢锁死，避免轴与支撑之间出现相对滑动；法兰端为圆盘式结构，沿法兰圆周均匀分布多个安装沉孔，安装时可直接将法兰端面贴合在设备安装基板的表面，通过内六角螺钉穿过沉孔将支撑件整体固定在基板上，这种法兰式安装的设计相比侧面锁紧的支座，拥有更大的安装接触面积，受力更均匀，能承受更大的径向负载与一定的倾覆力矩，尤其适合导向轴悬臂安装或者负载方向存在偏载的工况。

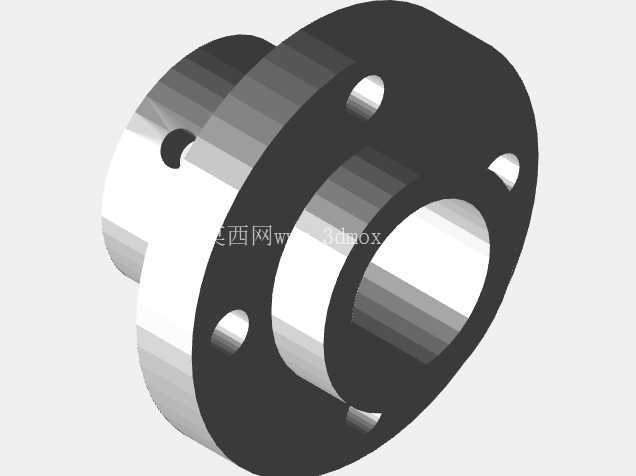

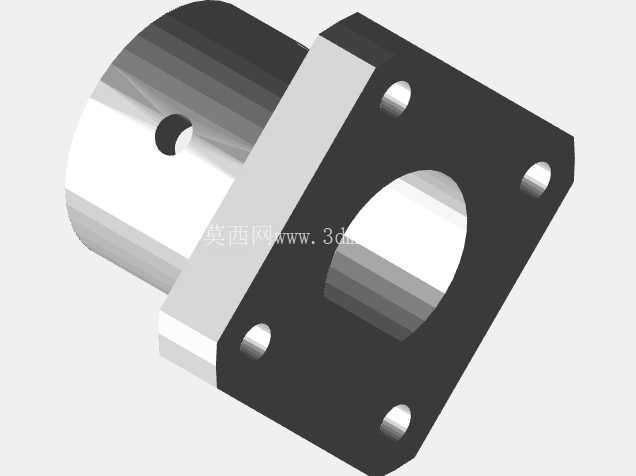

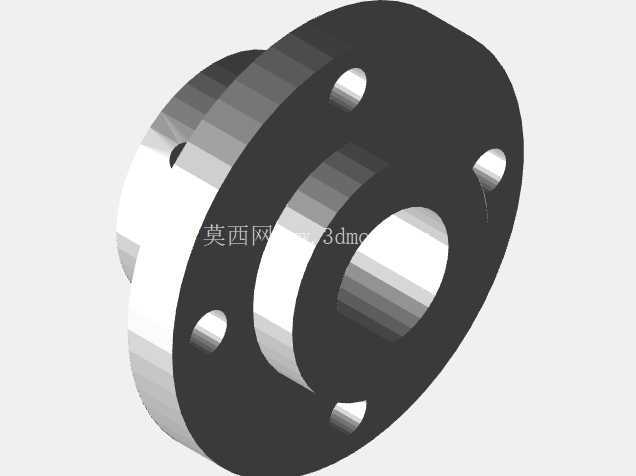

　　从安装边界与尺寸适配角度，这款支撑覆盖圆形、方形、对置法兰三种安装形态，可适配不同设备安装面的开孔布局需求，圆形法兰适合安装面空间紧凑、安装孔位沿圆周分布的场景，方形法兰适合安装面为方管型材、安装孔位呈矩形分布的场景，对置法兰则适合需要从两个方向对导向轴进行夹持固定、或者需要在支撑两侧同时安装附件的工况。设计过程中充分考虑了实际装配的公差配合要求，轴套内孔的圆柱度、法兰安装端面与内孔轴线的垂直度都做了严格的形位公差约束，避免因支撑件本身的形位误差导致导向轴安装后出现别劲、卡滞，进而加速直线轴承磨损的问题；法兰上的安装沉孔深度经过精准核算，既能保证螺钉头完全沉入孔内不突出法兰端面，避免安装后螺钉头与其他运动部件发生干涉，又不会因为沉孔过深削弱法兰端的结构强度。

　　在实际选型应用时，工程师可根据所用导向轴的直径选择对应内孔规格的支撑件，同时根据设备安装空间、负载大小选择对应法兰形态的型号，比如在轻载的小型移载滑台上，可选用单法兰圆形结构的支撑，在重载的冲压线送料机构上，则可选用加厚法兰、带加强筋的对置法兰支撑，进一步提升结构刚性。这类支撑件的材质可选常规的S45C碳钢或者SUS304不锈钢，碳钢材质的支撑件经过表面发黑或者化学镀镍处理，具备不错的防锈能力与表面硬度，适合常规工业环境使用，不锈钢材质的支撑则适合食品加工、医药生产这类对防腐蚀、卫生等级有要求的场景。在三维建模过程中，这类零件的建模需要重点关注内孔与法兰端面的垂直关系、安装沉孔的位置度、轴套段与法兰段的过渡圆角处理，避免建模时出现直角锐边导致实际加工时出现应力集中，同时要预留好装配间隙，保证导向轴穿入、锁紧螺钉装配时不会出现干涉，建模完成后可直接导入装配体中与导向轴、安装基板、直线轴承等零件做干涉检查，验证安装路径是否合理，提前规避实际装配时可能出现的问题。
