树莓派Pi4嵌入式铝合金压铸防护外壳

这款壳体是针对嵌入式开发场景中树莓派Pi4开发板的安装防护需求设计的一体式压铸结构，在做结构规划时首先锚定了开发板的实际安装边界，所有内腔卡位、凸台的尺寸都完全贴合Pi4主板的标准孔位与元件布局，不需要额外做转接件就能直接把主板卡入壳体内，不会出现元件干涉、接口错位的问题。从实际使用场景来看，这类壳体覆盖的应用范围很广：做压铸模具开发的环节，拿到这套完整的壳体结构就能直接开展分型设计、型腔尺寸校核、脱模结构规划，不用从零开始测绘建模，能大幅缩短模具开发的前期准备周期；做嵌入式硬件研发的团队，在做小型边缘计算设备、工业采集终端的原型开发时，这套壳体可以直接用来做外观迭代验证，不用提前开模就能直观验证壳体和主板的装配适配度，核对人机安装尺寸、外接接口的对位精度，提前发现结构干涉问题。做3D打印手板验证的时候，这套结构的壁厚均匀性、卡扣的脱模斜度都做了工艺适配，打印出来的样件卡扣强度足够，不需要反复调整壁厚参数就能直接装配测试。

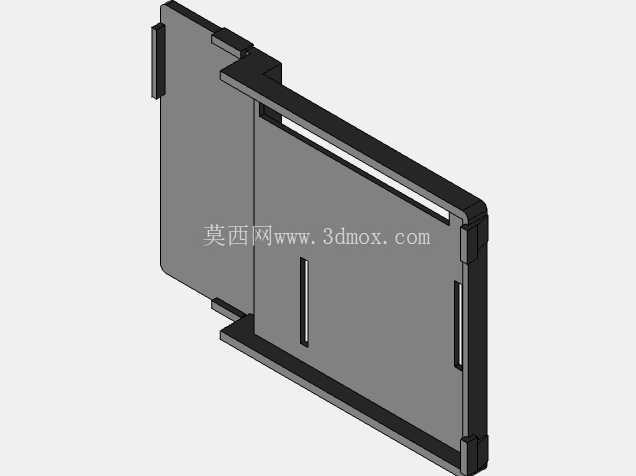

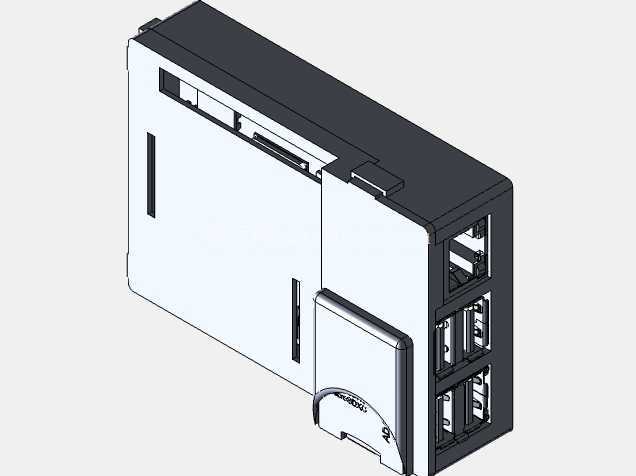

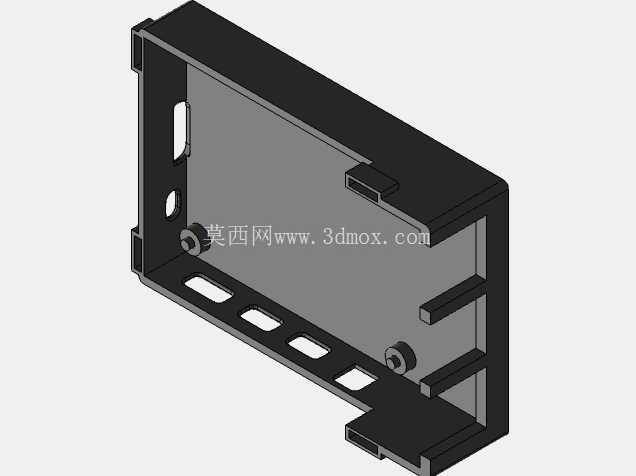

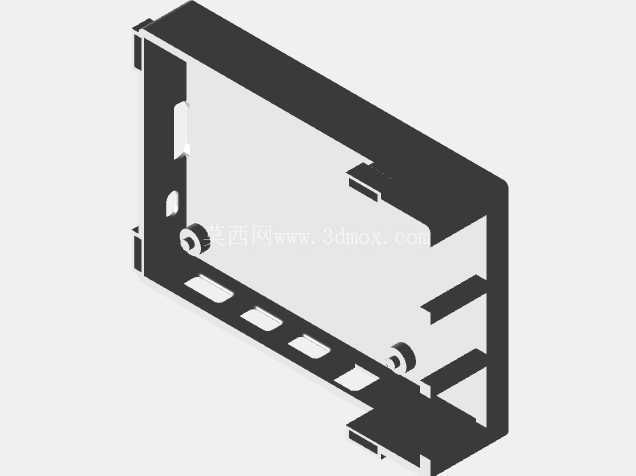

结构设计上采用上下分体的双色结构，上壳和下壳通过内部的卡扣、限位凸台实现定位装配，不需要额外打螺丝就能实现紧密扣合，侧边对应开发板的USB接口、网口、存储卡插槽、供电接口都做了精准的开孔避让，不会出现插头插不到位、挡边的问题。壳体侧面专门设计了散热通风槽的对应开孔，侧边还配套了可拆卸的小型辅助盖板，平时可以盖住预留的扩展口防尘，需要外接扩展模块的时候可以直接拆下盖板，不用拆开整个壳体就能操作。壳体内部的装配定位筋全部做了圆角过渡，不会刮伤开发板的PCB表层，限位凸台的高度刚好压住主板边缘，不会碰到主板上的贴片元件，同时预留了足够的散热空间，不会因为壳体贴住芯片导致散热不畅。

安装边界方面，壳体的外轮廓尺寸完全控制在开发板外接常规插头后的最小包络范围内，不会额外增加安装占用空间，壳体背部预留了标准的DIN导轨安装卡位，也预留了壁挂安装的孔位，不管是装在工业控制柜的导轨上，还是壁挂在设备侧壁，都能直接适配，不需要额外做安装支架。对于自动化创客、小型工控设备厂商来说，这套壳体可以作为标准壳体蓝本，根据自身的项目需求调整壳体壁厚、开孔大小、卡扣结构、散热槽布局，灵活适配不同的生产工艺需求，不管是小批量压铸生产，还是3D打印打样做小批量试产，都不需要对结构做大幅修改。在机械设计教学场景中，这套壳体也可以作为压铸件、电子钣金壳体建模的实训案例，完整展示了小型嵌入式设备外壳从安装适配、工艺适配到功能预留的全流程设计思路，能帮助学习者理解精密压铸壳体的结构设计逻辑，掌握卡扣限位、接口避让、散热结构设计的实际工程要点，覆盖从设计、打样、开模到装配的全流程结构参考需求。
