带十工位换刀结构的立式数控铣床

项目分类:机床 发布时间:2026-07-14 ID:1194641
  • 带十工位换刀结构的立式数控铣床
  • 带十工位换刀结构的立式数控铣床
  • 带十工位换刀结构的立式数控铣床
  • 带十工位换刀结构的立式数控铣床
  • 带十工位换刀结构的立式数控铣床
  • 带十工位换刀结构的立式数控铣床

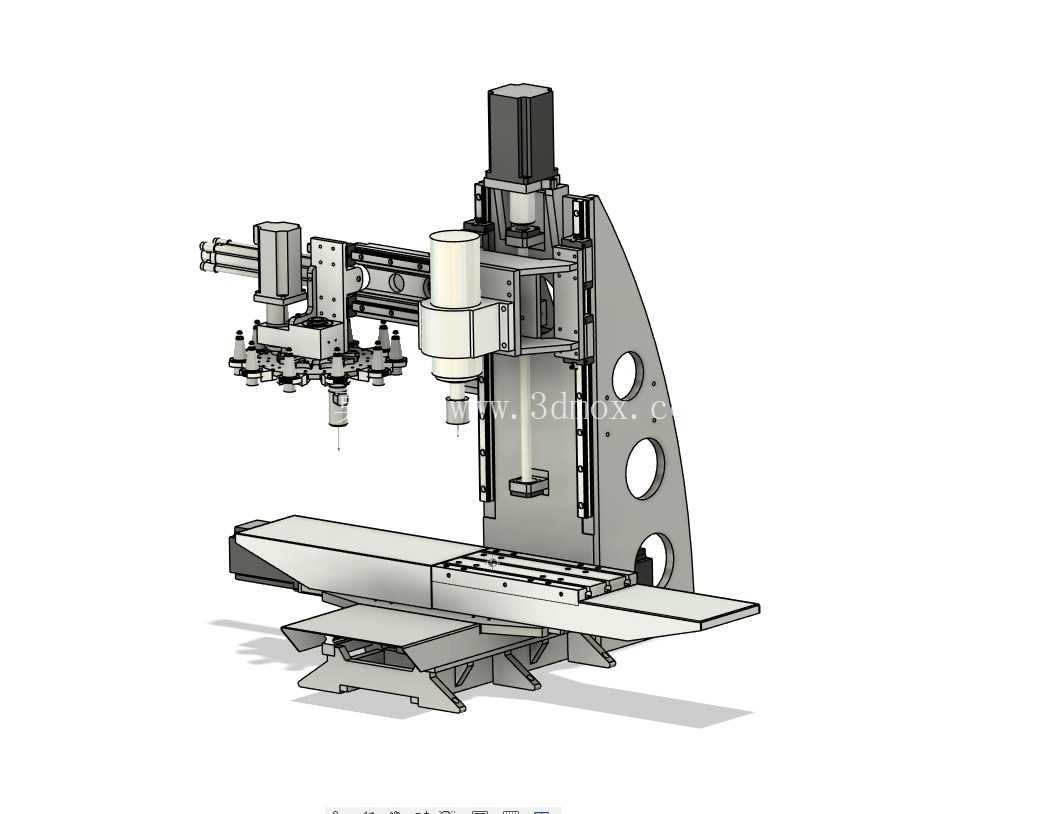

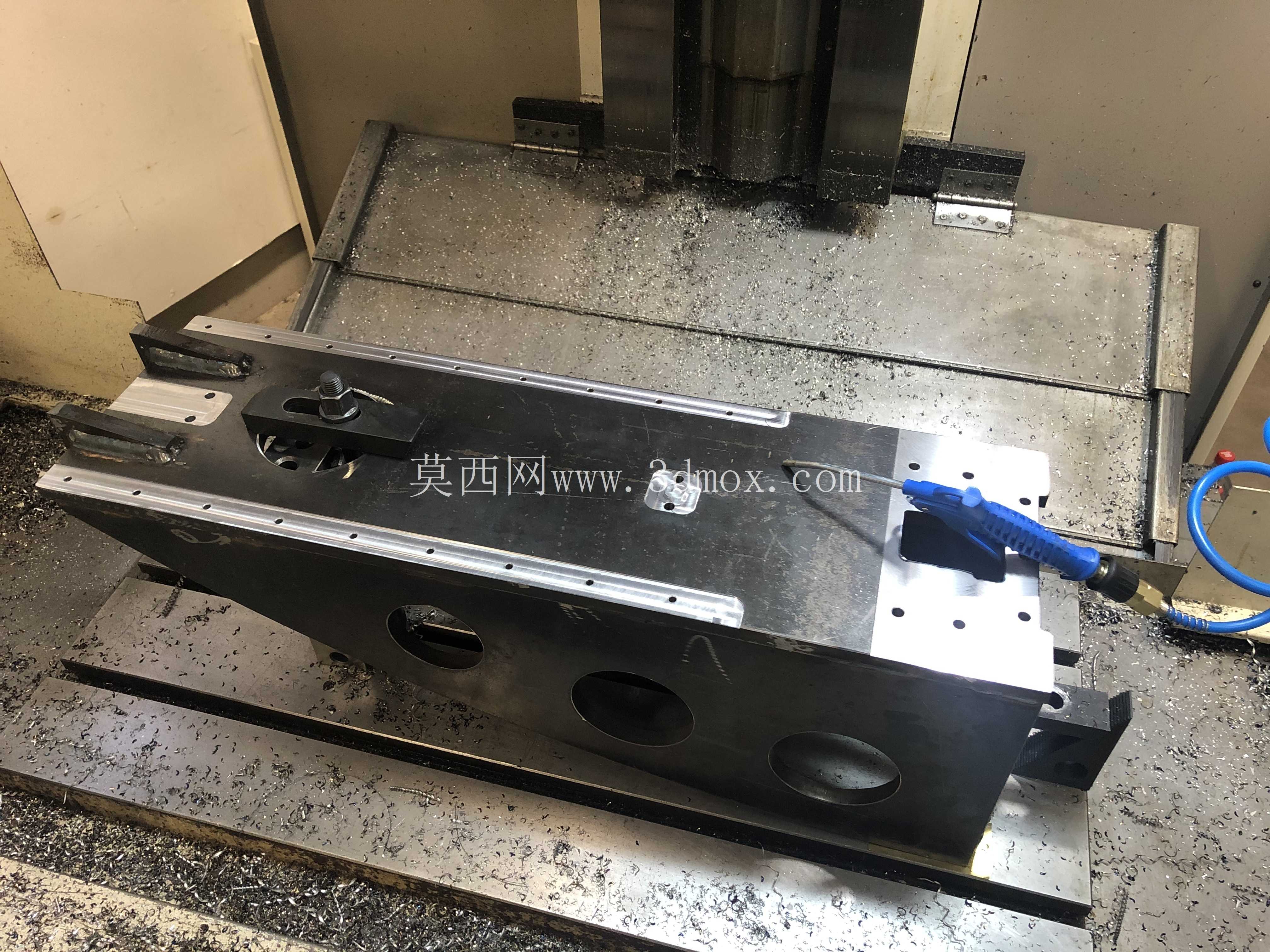

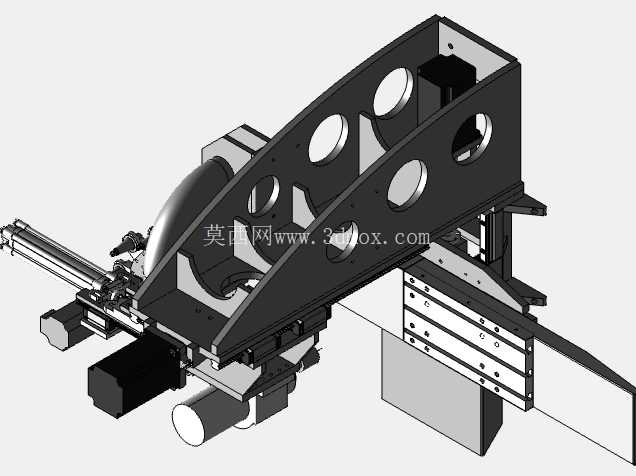

  在精密零部件批量加工场景中,单主轴手动换刀的铣床往往需要操作人员频繁停机装拆刀具,不仅加工节拍被拉长,重复装刀带来的定位误差也会直接影响工件的形位公差,这款集成10工位换刀装置的数控铣床,正是针对中小批量多工序铣削加工的痛点完成的结构设计。从整机布局来看,设备采用立式C型床身结构,床身主体设置有三处圆形减重孔,在保证整体刚性的前提下降低了运动部件的惯量,主轴箱沿竖直导轨完成Z向进给,横向滑台搭载工件工作台实现X、Y两个方向的运动,换刀装置布置在主轴侧方的悬臂结构上,不会占用工作台的有效装夹空间。

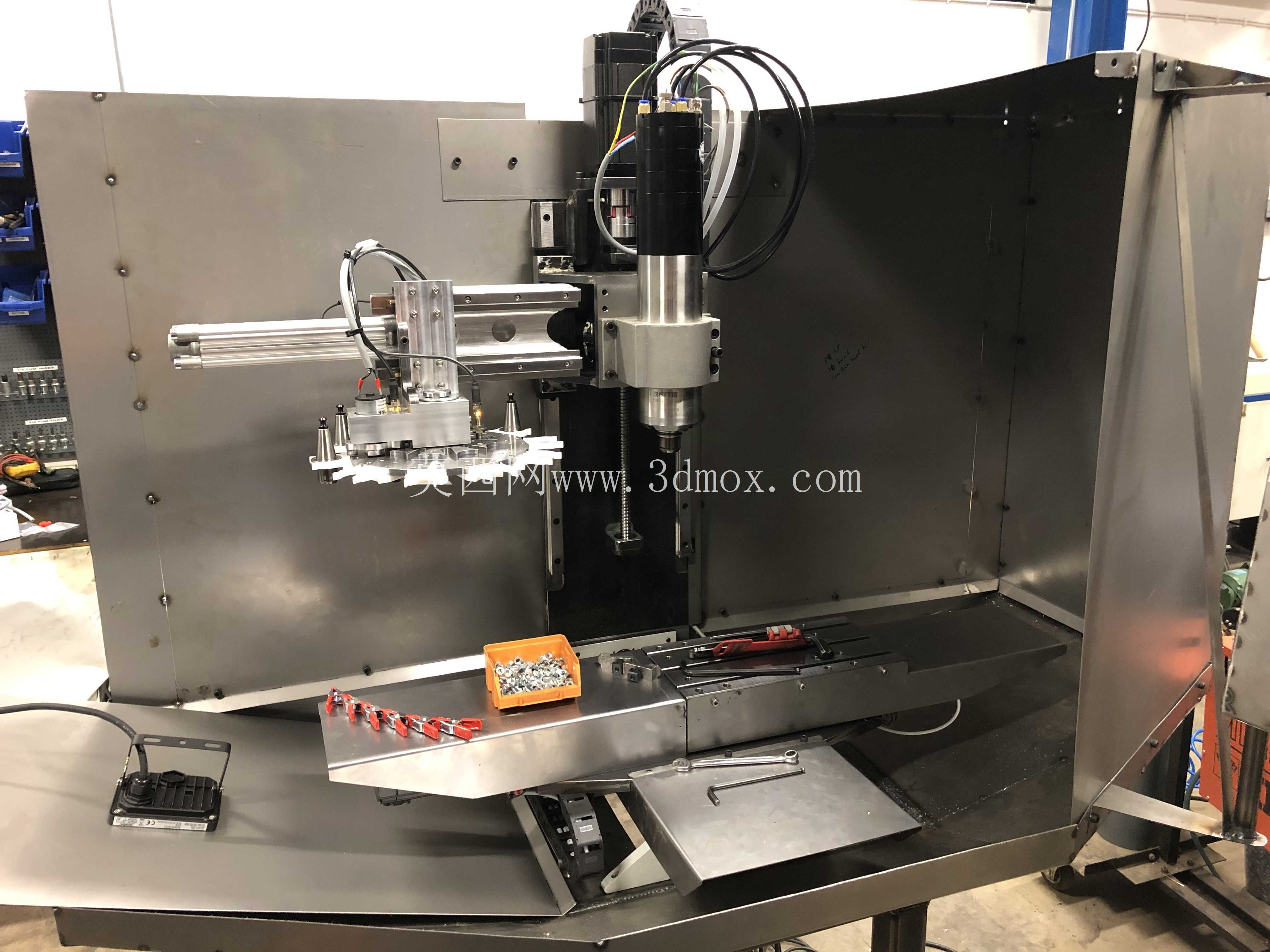

  换刀装置的10个刀位沿回转盘周向排布,可同时装夹10把不同规格的铣刀、钻头或镗刀,换刀动作通过横向滑台的定位移动配合刀盘的回转分度完成,无需额外配置复杂的机械手结构,相比传统斗笠式刀库,这种侧置多工位换刀结构的换刀行程更短,刀库与主轴的位置精度更容易通过装配调整保证,日常维护时也能直接观察到每个刀位的刀具装夹状态。工作台采用双层滑动结构,下层滑台承担长行程的Y向进给,上层小滑台可实现短行程的X向微调,工作台面预留有标准T型槽,可适配通用平口钳、专用夹具或者多工位装夹治具,T型槽的间距与槽宽符合通用机床夹具的安装标准,不需要额外加工转接板就能完成常规夹具的固定。

  主轴单元采用伺服电机直连传动,省去了皮带传动带来的间隙与振动,主轴端面的跳动量可控制在微米级,能满足铝合金、结构钢等常见金属材料的精铣加工需求,主轴的转速区间覆盖低速重切削到高速轻切削的常用范围,可适配不同刀具的切削参数要求。整机的安装边界需要考虑操作与维护空间,设备正面需要预留不小于1.2米的操作空间,用于工件上下料与日常操作,侧方换刀装置位置需要预留0.8米的维护空间,方便刀具更换与刀库的日常检修,设备底部需要通过地脚螺栓固定在硬化混凝土地面上,地面平面度误差不超过2mm/㎡,避免床身安装后产生扭曲变形影响加工精度。

  从设计思路上,这款铣床没有追求过高的加工参数,而是把结构可靠性与换刀效率放在优先位置,所有导轨副都采用了集中润滑的油路设计,润滑油路直接接入每个滑块的注油点,避免人工注油遗漏导致的导轨磨损,床身的加强筋布置经过受力优化,在主轴满负载切削时,主轴箱的变形量可控制在允许范围内,保证加工过程的稳定性。在实际应用中,这类设备可用于小型五金零件、模具镶件、自动化设备零部件的多工序加工,一次装夹就能完成铣平面、钻孔、镗孔、铣槽等多道工序,减少工件重复装夹的次数,对于加工批量在几十到几百件的多工序零件,能有效缩短单件加工的辅助时间,相比普通无刀库的数控铣床,加工效率可提升40%以上。设备的电气柜布置在床身背部,与加工区域完全分隔,避免切削液与铁屑进入电气元件安装区域,所有运动部件的线缆都采用拖链防护,拖链的弯曲半径符合线缆的最小弯曲要求,可保证长期往复运动中线缆不会出现折损。
