双轴重载拖挂底盘车架结构设计

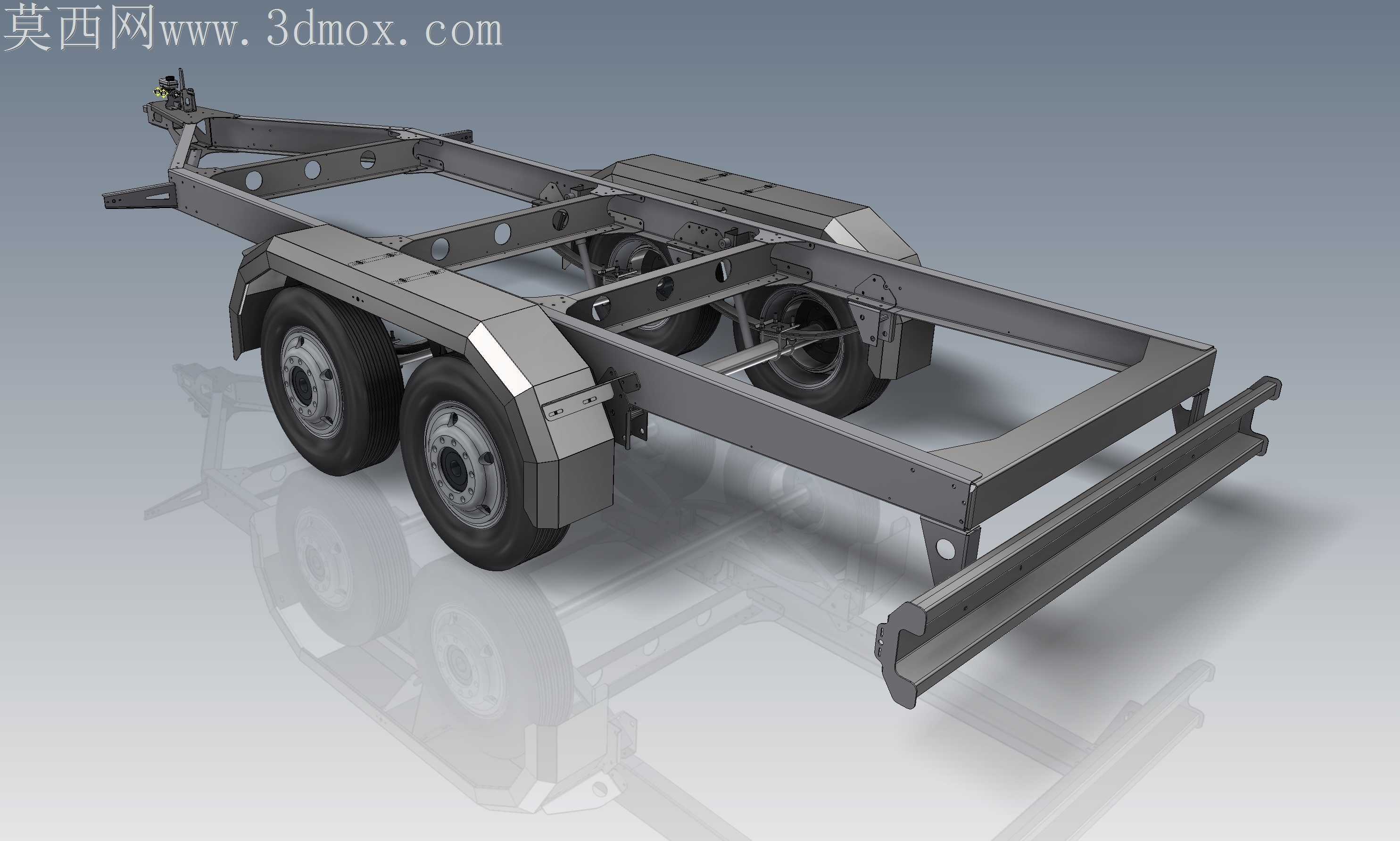

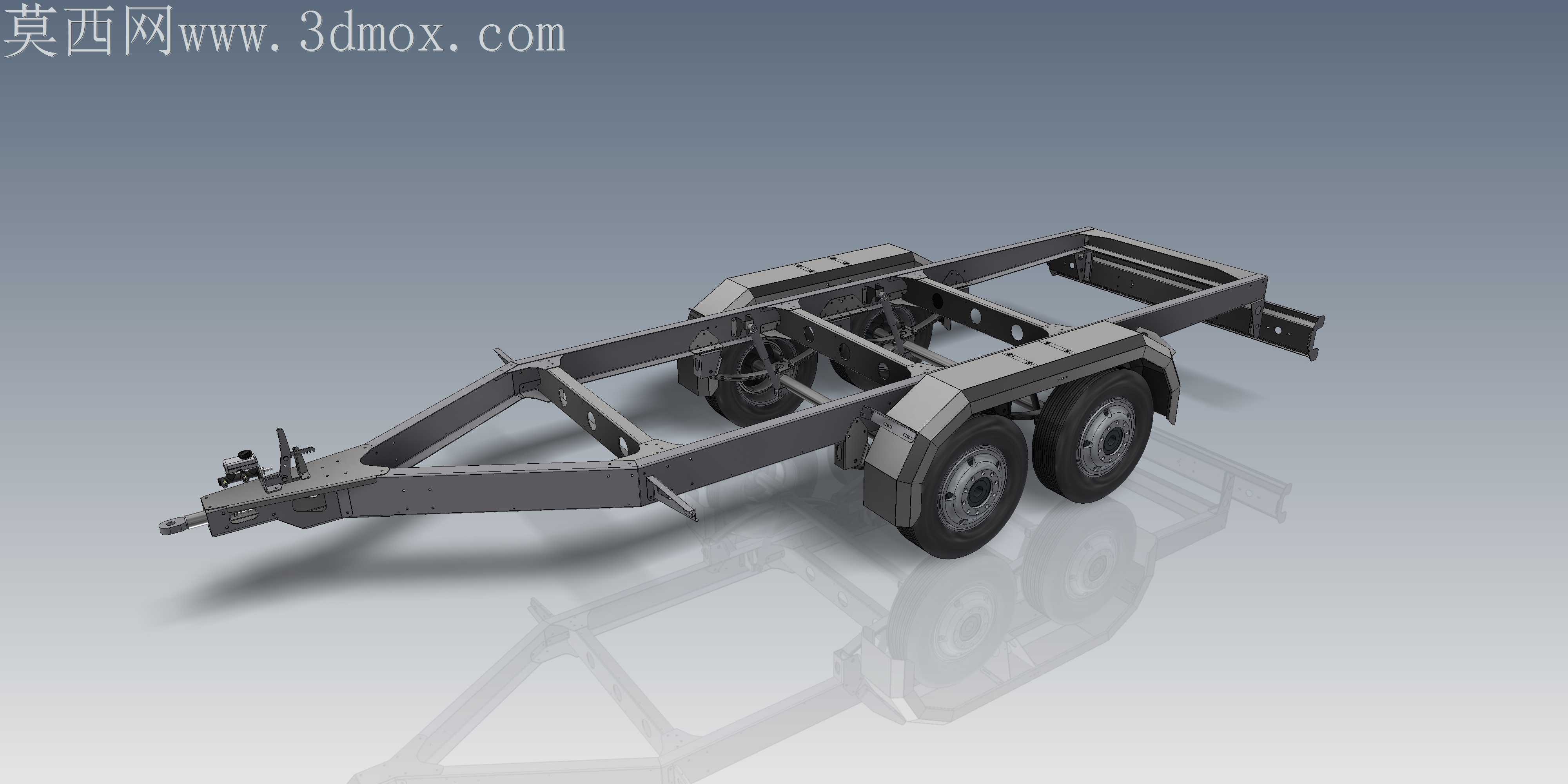

这款双轴拖挂底盘车架是面向短途转运、户外作业配套、小型设备转场场景设计的承载基体，主要承担挂载牵引、承载货物、传递行驶载荷的核心作用，可适配小型工程机械转运、户外露营装备承载、厂区物料周转等多种实际使用需求，能够在铺装路面、轻度非铺装路面完成稳定的拖行作业。从功能特性来看，该底盘采用双轴四轮布局，相比单轴拖挂结构拥有更强的承载能力，行驶过程中载荷分布更均匀，单轮承受的地面冲击更小，在遇到路面起伏时能够更好地保持车架整体平稳，避免承载货物因颠簸出现移位、磕碰损伤。车架前端设置标准化牵引连接结构，配套牵引销与缓冲连接组件，能够与多数乘用车辆、小型工程车辆的后拖挂接口匹配安装，连接部位预留了制动管路、信号线路的布设空间，可后续拓展安装同步制动、示宽警示等附属功能。车架主体采用变截面梯型结构设计，前端牵引段逐步收窄，既能够减少拖行过程中的转向干涉，保证拖挂转弯时的通过角度，也能优化牵引载荷的传递路径，让牵引力顺畅分散到两侧纵梁；中部承载段为平行矩形框架结构，纵梁与横梁采用交错焊接布局，横梁按照载荷分布规律设置不同间距，在轮位安装区域加密横梁布置，强化悬架安装点的结构强度，避免长期承载出现局部变形。两侧轮位区域集成了钢板弹簧悬架的安装支座，支座与纵梁采用加强筋补强设计，能够承受行驶过程中的垂直冲击、横向侧倾力以及制动时的纵向惯性力，保证行走机构与车架连接的可靠性。车架尾部设置可拓展的连接接口，可根据使用需求加装后爬梯、尾灯支架、防撞缓冲装置等附属配件，车架上平面预留了标准化的安装孔位，可直接固定货箱、设备安装底座、专用作业上装，无需对车架主体进行二次打孔改造，大幅降低后续改装的工作量。在安装边界设计上，该底盘的轮距、轴距参数经过匹配校核，保证拖行过程中不会出现轮胎与车架纵梁的摩擦干涉，悬架的跳动行程预留充足空间，即使在满载状态下遇到路面颠簸，悬架压缩过程也不会与车架横梁发生碰撞；牵引连接点的高度符合通用拖挂接口的标准范围，挂接后车架整体保持接近水平的状态，避免出现前高后低或前低后高的异常姿态，减少行驶过程中的附加载荷，保证拖行稳定性与行驶安全性。车架整体的结构设计充分考虑了实际使用中的受力情况，在关键受力部位做了结构强化，非主要承载区域做了轻量化开孔处理，在保证整体结构强度、刚度满足使用要求的前提下，尽可能降低车架自身重量，提升有效承载能力。
