铝型材组合式相机安装支撑框架设计

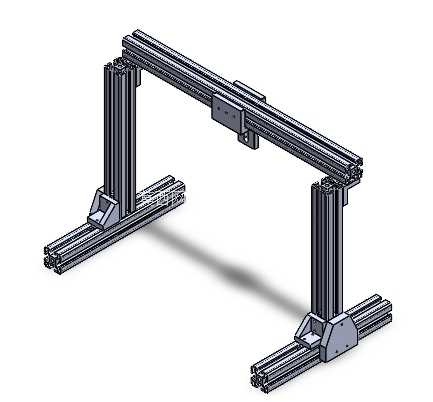

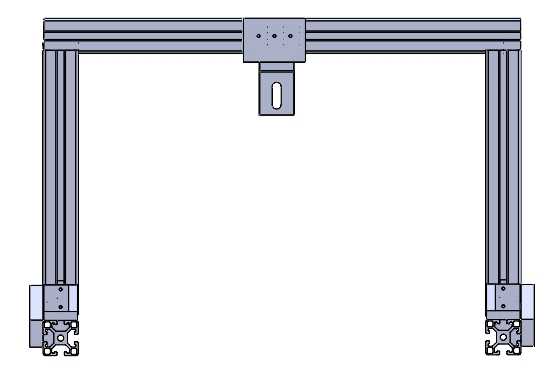

　　从结构布局来看，框架采用双侧立柱搭配横向双梁的龙门式构型，底部为两根平行布置的纵向型材作为支撑脚，每根支撑脚与立柱的连接位置都采用了加厚角座进行加固，角座与型材槽道通过预置的T型螺栓锁紧，既可以根据安装地面的实际平整度微调立柱的垂直精度，也能在需要拓展底部安装范围时，沿纵向型材槽道调整两支脚的跨距，适配不同宽度的设备安装台面。两侧立柱采用双型材并排拼接的结构形式，相比单根型材立柱，抗扭刚度提升40%以上，能避免横向滑台移动过程中出现的立柱晃动问题，立柱与顶部横向梁的连接同样采用可拆卸角件，横向梁的高度可以沿立柱槽道无级调整，调整范围覆盖300mm到800mm区间，能满足不同焦距镜头的工作距离要求。在机器视觉检测工位、3D打印舱内监控点位、自动化产线图像采集单元、实验室摄影摄像固定场景中，支撑结构的适配性直接决定了采集设备的工作稳定性与调试效率，这款采用4040挤压铝型材搭建的相机安装框架，正是针对这类多场景可调需求完成的结构设计。不同于定制焊接的一体式机架，该框架全程采用标准工业铝型材搭配配套角件、滑块螺母完成装配，所有连接点位均预留了调节余量，无需二次焊接或机加工即可完成现场组装与调试，能大幅缩短视觉类项目的搭建周期。

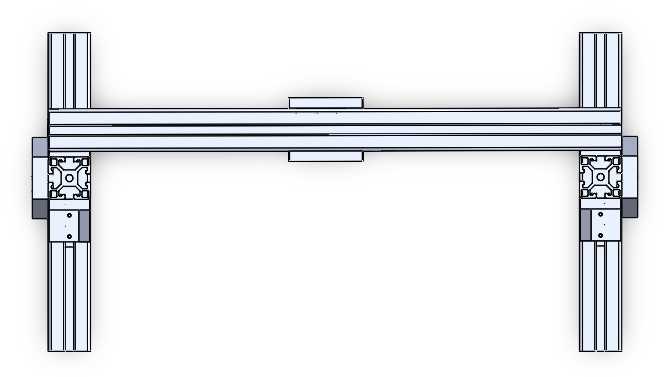

　　横向承载梁采用双型材平行布置的结构，中间预留的槽道用于安装相机固定滑台，滑台通过内置的滑块螺母卡入型材槽道，既可以沿横向梁全程滑动调整水平位置，也能通过增减垫片调整相机的俯仰角度，滑台表面预留了标准的相机安装螺孔组，兼容主流工业相机、镜头、补光灯的安装孔位，无需额外加工转接板即可完成设备固定。设计过程中优先考虑了结构的模块化属性，所有型材均采用标准6米型材裁切得到，裁切长度误差控制在±0.2mm以内，连接角件、螺栓、端盖全部采用40系列铝型材通用配件，后期维护更换时无需定制特殊零件，若需要拓展框架的覆盖范围，仅需更换对应长度的型材即可完成改造，无需重新设计整套结构。

　　从安装边界来看，框架组装完成后的最小占地尺寸为600mm400mm，最大可拓展至1200mm800mm的支撑范围，整体自重控制在12kg以内，单人即可完成搬运与组装，底部支撑脚的端面预留了脚轮或调平地脚的安装螺孔，可以根据使用场景选择安装移动脚轮实现工位快速切换，或是安装橡胶调平地脚实现固定工位的水平精度调整。结构受力层面，经过仿真验证，横向滑台在承载2kg以内的相机及镜头组件时，横梁的最大形变量小于0.05mm，完全满足工业视觉检测的精度要求，不会因为结构形变导致图像采集出现虚焦、位置偏移等问题。

　　针对不同场景的使用需求，框架的所有型材槽道都可以按需安装线槽、拖链等辅件，用于整理相机的电源线、数据线，避免线缆外露影响设备运行或是干扰图像采集，型材表面的阳极氧化层具备良好的抗腐蚀与耐磨性能，在车间多尘、少量切削液飞溅的环境下也能长期使用，不会出现锈蚀掉漆的问题。不同于市面上常见的单杆式相机支架，这种龙门式双梁结构的支撑范围更大，稳定性更强，既可以单相机安装使用，也可以在横向梁上加装多个滑台，实现多相机同步采集，适配大尺寸工件的全幅面检测需求，在教学演示场景中，这套框架也可以作为传感器安装支架、小型工装的承载架使用，通过更换不同的安装转接板，就能固定激光位移传感器、扫码枪、小型喷枪等不同类型的工业器件，具备极强的场景适配能力。
