在非标自动化设备的轨迹执行工位、教学演示教具开发以及专用加工设备的进给单元设计中,经常需要用到可连续输出精确椭圆路径的执行机构,这类机构如果采用多轴数控系统配合伺服电机驱动,不仅硬件成本高,控制逻辑复杂,在高速连续运行场景下还容易出现轨迹跟随误差、多轴同步滞后等问题,而纯机械结构的椭圆轨迹生成机构,依靠构件间的几何约束完成轨迹输出,无需复杂电控逻辑,运行可靠性高,维护成本低,在中低速连续作业场景下具备极高的应用性价比。
这套阿基米德椭圆轨道机构,核心原理来自双曲柄滑块机构的运动学反演设计,常规的双曲柄滑块机构是通过主动曲柄的回转运动,带动滑块完成直线往复输出,而该机构将运动输入输出关系做了逆向推导,通过十字交叉布置的两个正交直线导轨副作为滑动约束,搭配带两个铰接滑动副的长条形执行杆,当执行杆端部的驱动轴做连续回转运动时,杆身的两个铰接点会分别在两个正交导轨内做独立的直线往复滑动,两个方向的运动合成后,执行杆端部或者杆身特定点位就会输出连续的精确椭圆轨迹,通过调整两个铰接点之间的间距、驱动轴回转中心与导轨交叉点的相对位置,还可以灵活调整生成椭圆的长轴短轴比例,适配不同的轨迹作业需求。

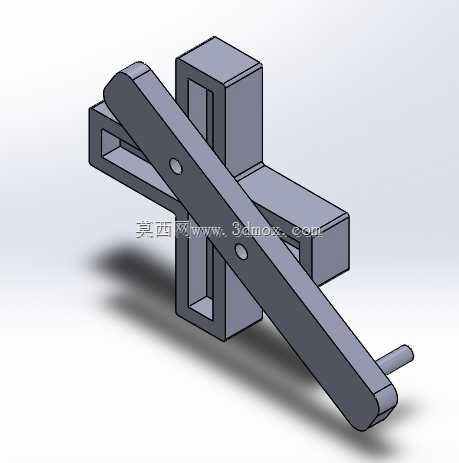

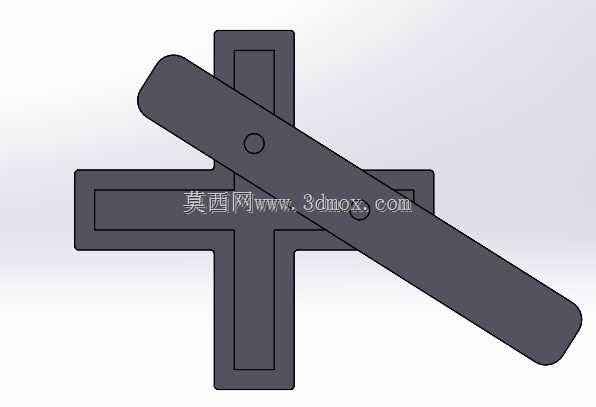

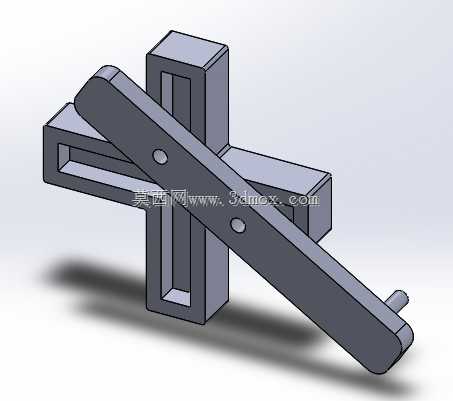

从结构组成来看,整套机构的构件分为三个核心部分,首先是正交十字导轨基座,采用框架式箱型结构设计,两个方向的导轨槽呈90度垂直交叉布置,导轨槽的截面为矩形,和滑动块的配合间隙控制在H7/g6的公差区间,既保证滑动过程无卡滞,又能控制滑动副的侧向间隙,避免运动过程中出现轨迹偏移;其次是两个独立的导向滑块,每个滑块上都设置有和执行杆铰接的圆柱销孔,销孔和执行杆上的铰接孔通过小直径圆柱销连接,铰接副的配合间隙同样控制在小间隙配合范围,减少运动过程中的回差;最后是长条形执行杆,杆身沿长度方向加工有两个铰接安装孔,两个孔的中心距是决定椭圆轨迹长短轴比例的核心参数,杆的一端延伸出驱动轴安装位,用于连接外部动力输入,比如手摇柄、减速电机输出轴等,杆身的其余位置可以根据实际作业需求,安装作业执行头,比如绘图笔、涂胶嘴、检测探头等部件。
在实际安装布局时,需要重点关注几个边界尺寸的约束,首先是十字导轨基座的整体安装尺寸,两个方向的导轨有效行程必须大于对应方向上椭圆轨迹的最大轴长,预留至少10%的行程余量,避免滑块运动到导轨端部出现硬碰撞;其次是执行杆的总长度,需要满足当驱动轴回转到极限角度时,杆身不会和导轨基座的框架结构发生运动干涉,尤其是在长轴端点位置,要校核执行杆的摆动角度范围内,所有构件的运动包络不存在重叠;最后是驱动轴的安装位置,其回转中心与十字导轨交叉点的偏心距,会直接影响椭圆轨迹的闭合精度,安装时需要保证驱动轴的回转轴线与导轨平面垂直,端面跳动控制在0.02mm以内,避免高速转动时出现机构振动。
在实际应用场景中,这类机构可以直接搭载在小型教学实验台上,作为机械原理课程的演示教具,直观展示运动学反演的设计思路以及运动合成的原理,学生可以通过调整铰接点间距、偏心距等参数,直观观察不同参数下椭圆轨迹的变化,加深对机构运动学的理解;在工业应用场景中,这类机构可以用于小型工件的椭圆轨迹涂胶作业,比如一些椭圆形密封垫的涂胶工位,不需要配置多轴运动平台,仅用该机构搭配单台减速电机驱动,就可以完成连续的椭圆涂胶轨迹,设备成本仅为数控涂胶平台的五分之一不到,且运行速度更快,故障率更低;此外还可以用于椭圆轨迹的抛光、打磨工位,针对小型椭圆形零件的端面抛光,将抛光头安装在执行杆的轨迹输出点,就可以完成连续的椭圆路径抛光作业,抛光轨迹均匀,一致性好。
设计这类机构的时候,需要重点考虑滑动副的耐磨性能,因为导轨和滑块之间是连续往复滑动摩擦,长期运行容易出现磨损导致间隙变大,影响轨迹精度,所以导轨面可以做表面淬火处理,硬度达到HRC45-50,提升耐磨性能,滑块部分可以采用铜合金或者镶嵌自润滑材料,减少润滑维护频率;另外铰接副的位置要设计润滑脂注油孔,定期补充润滑脂,减少铰接销的磨损,避免回差变大导致轨迹失真。在动力学校核方面,要计算机构运动过程中的最大惯性力,尤其是高速运行时,执行杆的摆动会产生交变载荷,需要校核驱动轴的扭转强度以及导轨基座的连接刚度,避免长期运行出现构件变形,影响轨迹精度。
