V型六缸汽车动力总成简化结构展示

在汽车动力系统的研发与教学场景中，这类V型六缸动力单元的简化结构模型，能够为结构设计人员、汽修教学从业者提供直观的结构参考，无需拆解真实整机即可理清各部件的装配逻辑与空间排布关系。从实际用途来看，V6发动机广泛搭载于中高端乘用车、轻型商用车辆之上，凭借平顺的运转特性、均衡的动力输出表现，兼顾了日常行驶的燃油经济性与高速工况的动力储备需求，相比直列四缸机型拥有更充裕的低扭输出，相比V8等大排量机型又有着更好的体积控制优势，是民用车辆动力配置中兼顾性能与实用性的经典构型。

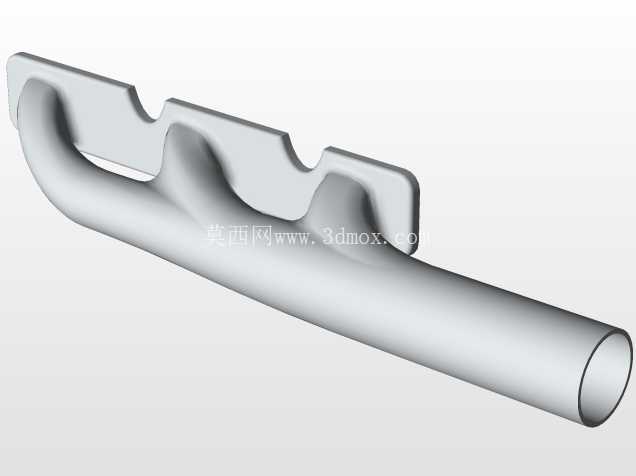

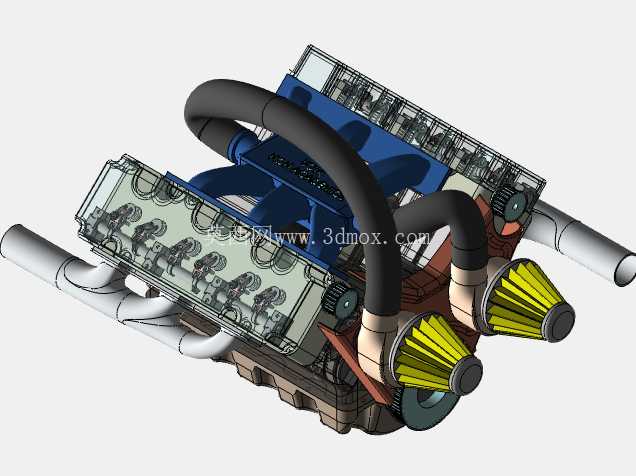

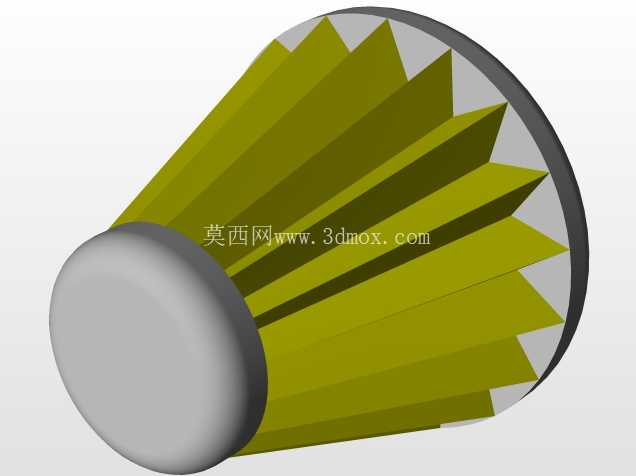

从功能特性层面拆解，该模型还原了V型夹角布置的双列缸体结构，两侧缸体呈对称角度排布，这种布局能够有效缩短发动机的整体轴向长度，降低动力单元在机舱内的纵向空间占用，给前置布局的车型留出更多的悬架、转向系统布置空间，同时V型结构能够抵消部分活塞往复运动产生的二阶振动，让曲轴运转更加平稳，减少整车怠速与行驶过程中的动力总成抖动传递。模型中清晰呈现了进气歧管的走向、空滤组件的安装位置，两侧锥形空滤直接对接进气歧管端，这种短进气道的设计能够减少进气阻力，提升高转速工况下的进气效率，适合偏向性能取向的动力调校；排气歧管采用等长走向的管路设计，能够保证各缸排气脉冲的一致性，提升排气效率的同时也能优化排气声浪的品质。

在设计思路的还原上，该简化模型保留了核心的装配约束关系，省略了非核心的外围线束、细小紧固件等结构，让使用者能够快速聚焦于缸体、曲柄连杆机构、配气机构、进排气系统这些核心部件的空间位置关系。建模过程中严格遵循真实动力单元的尺寸比例，各部件的安装接口位置完全匹配真实装配逻辑，比如缸盖与缸体的结合面、进气歧管与缸盖进气道的对接位置、排气歧管的安装法兰位置，都符合真实发动机的装配边界要求，能够作为整车机舱布局设计时的占位参考，帮助总布置工程师快速确认动力单元与周边冷却模块、悬架塔顶、防火墙之间的安全间隙，避免设计阶段出现部件干涉问题。

从外形尺寸与安装边界来看，这类V6发动机的整体宽度相比直列六缸机型有明显缩减，轴向长度更短，在横置前驱平台的车型上也能实现搭载，安装悬置的点位通常布置在缸体两侧的加强筋位置，模型上也预留了对应的安装结构示意，能够帮助设计人员确认悬置支架的布置空间。缸体下部的油底壳结构采用了深浅合适的造型，既保证了足够的机油存储容量，又不会过多占用机舱下部的离地间隙，适配多数乘用车的底盘通过性要求。前端的附件驱动轮系位置虽然做了简化，但也预留了对应的安装空间，能够匹配发电机、空调压缩机、水泵等附件的装配位置，在做整车附件布置时可以直接参考该模型的边界尺寸进行周边部件的布局调整。

对于三维建模从业者而言，这类简化模型的建模逻辑也具备参考价值，在做整车总布置模型时，不需要构建包含所有细小零件的详细发动机模型，只需要保证核心外廓尺寸、安装接口位置、关键部件的空间占位准确即可，既能够减少模型的数据量，提升大装配体的旋转、加载操作流畅度，又能完全满足总布置阶段的干涉检查、空间校核需求。在教学场景中，该模型能够帮助学员快速理解V型发动机的结构特点，理清进排气系统、缸体、缸盖、曲柄连杆机构之间的装配关系，相比二维原理图有着更强的空间直观性，降低动力结构的学习理解门槛。
