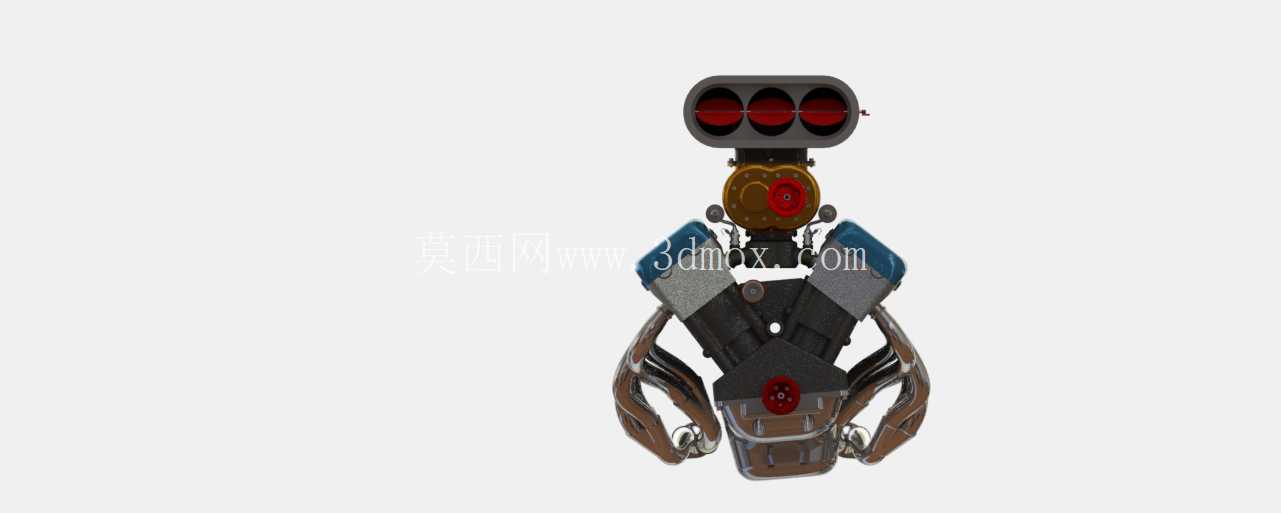

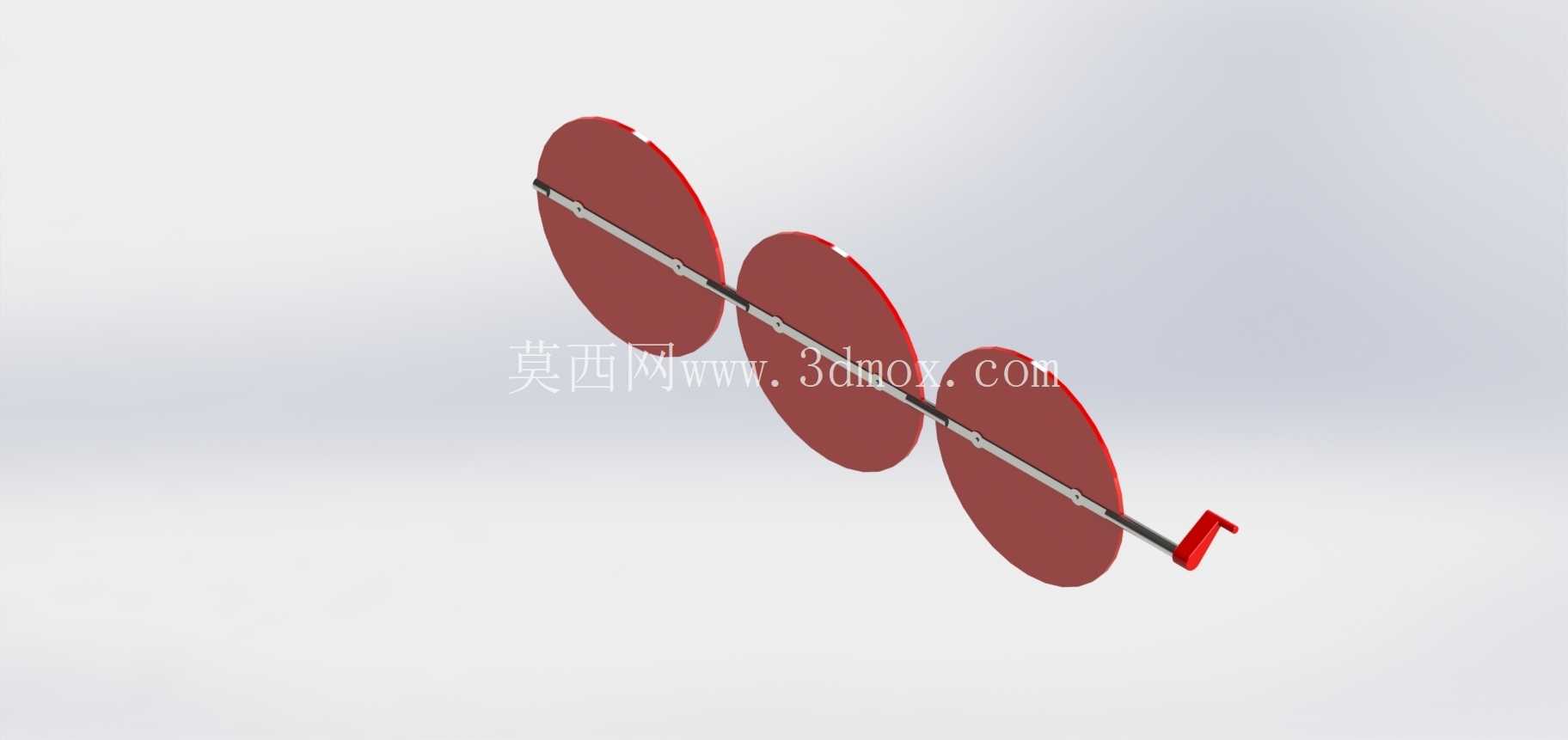

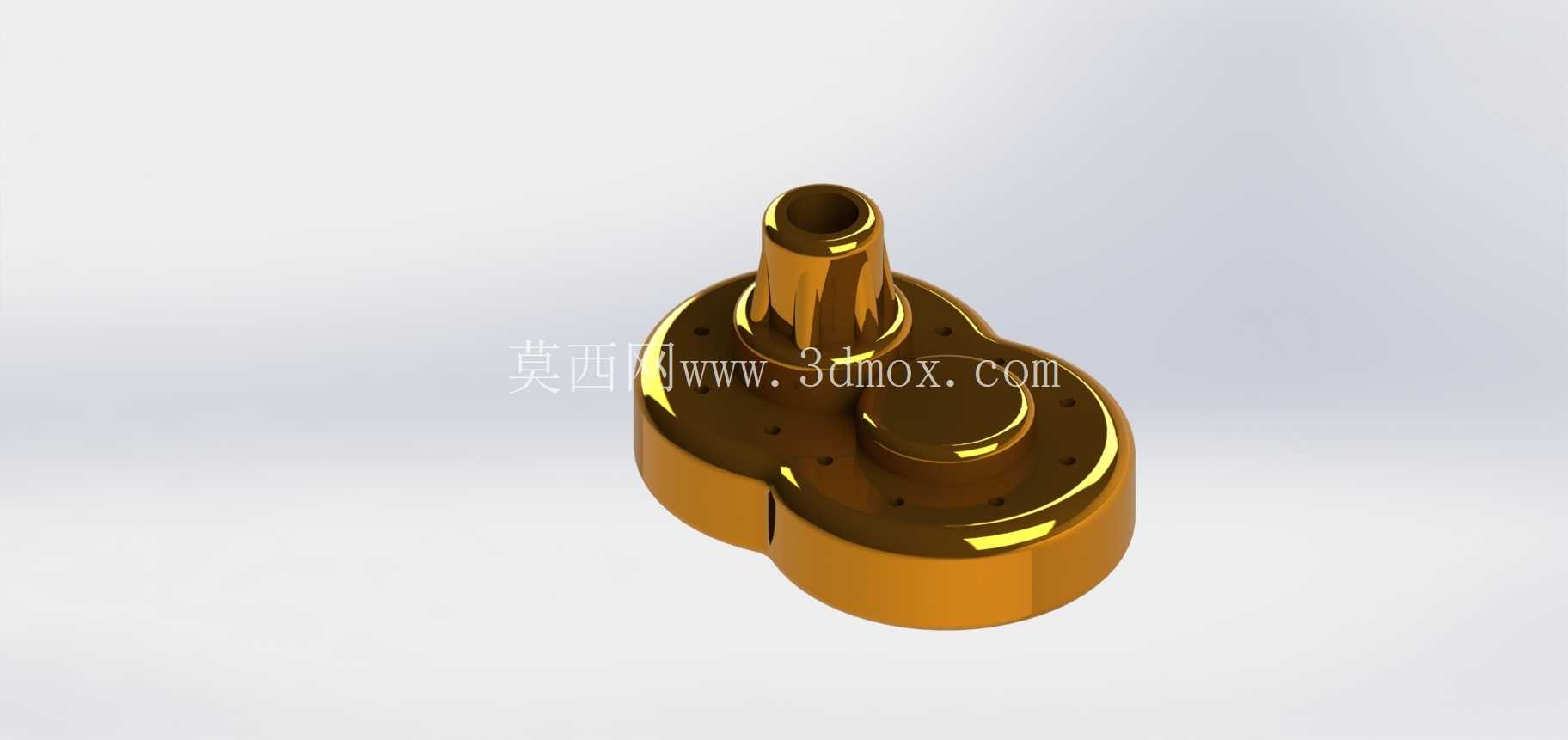

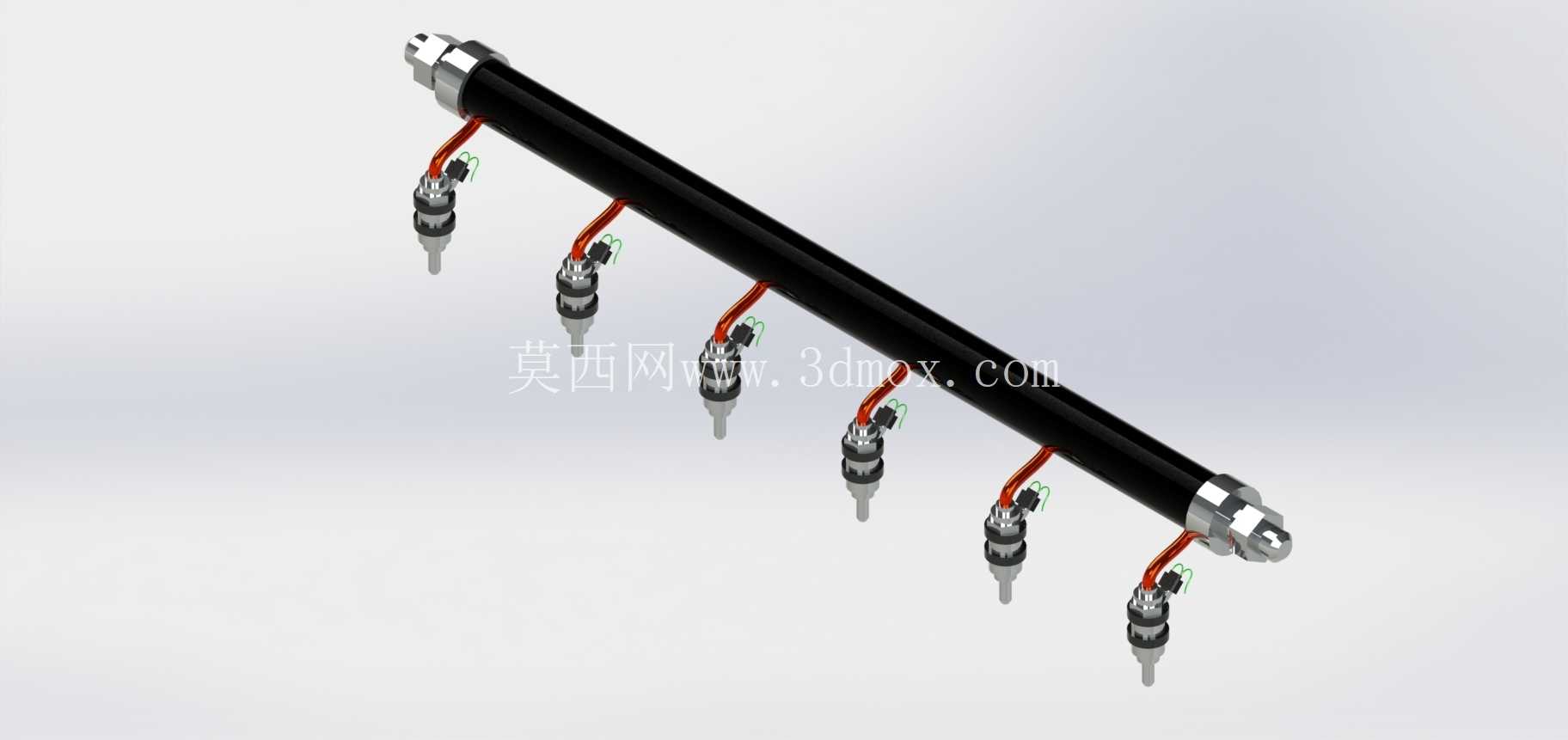

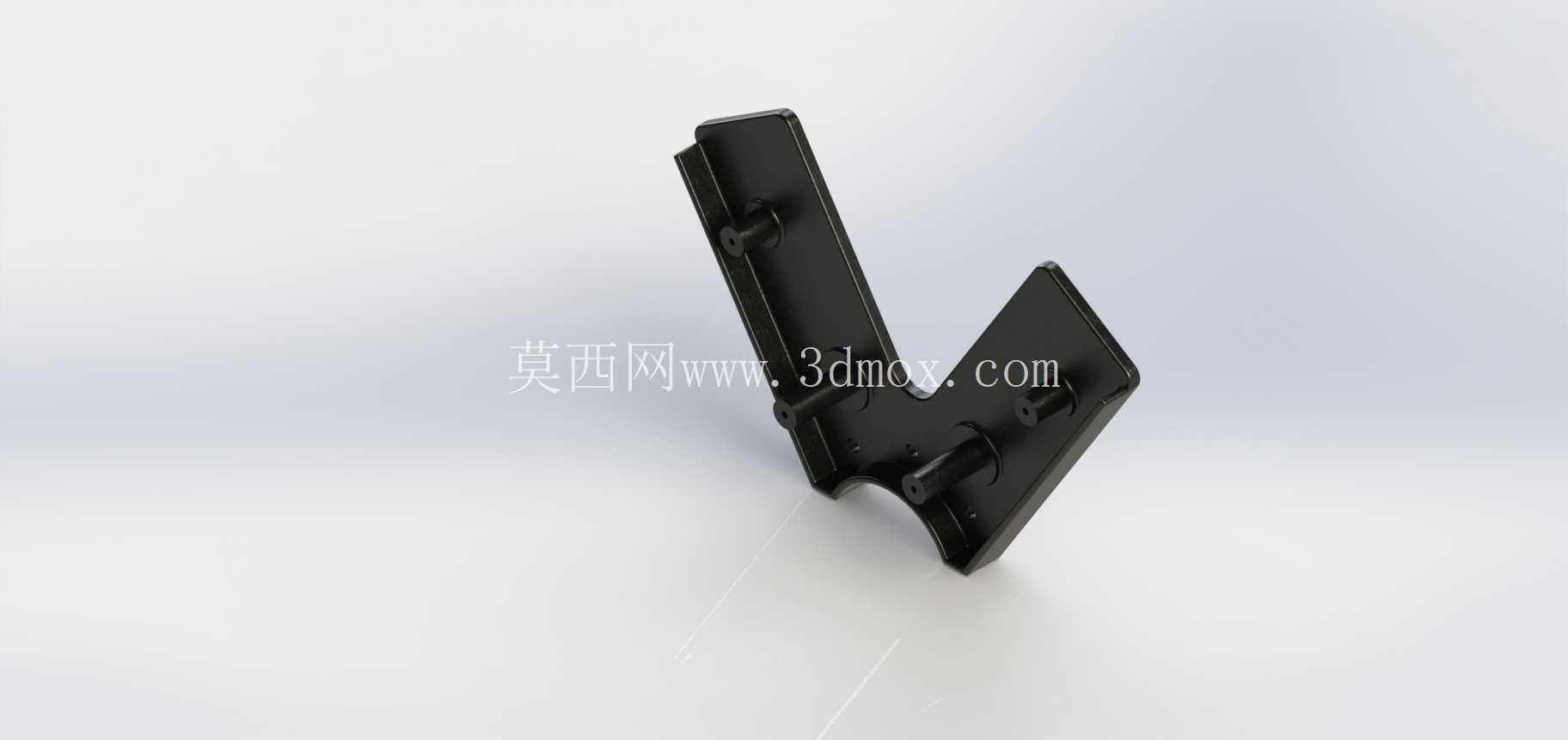

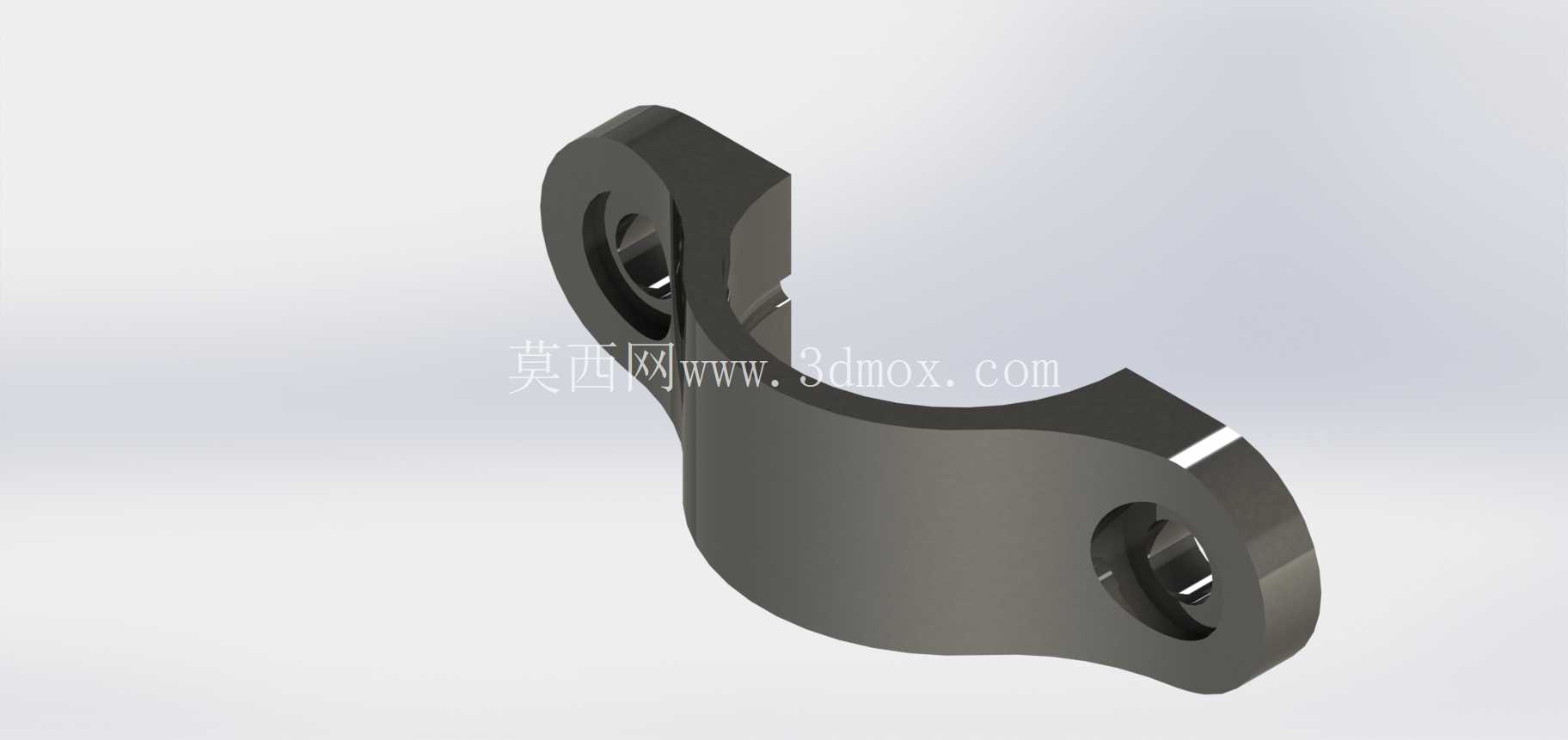

高细节V12内燃机整机结构三维数模

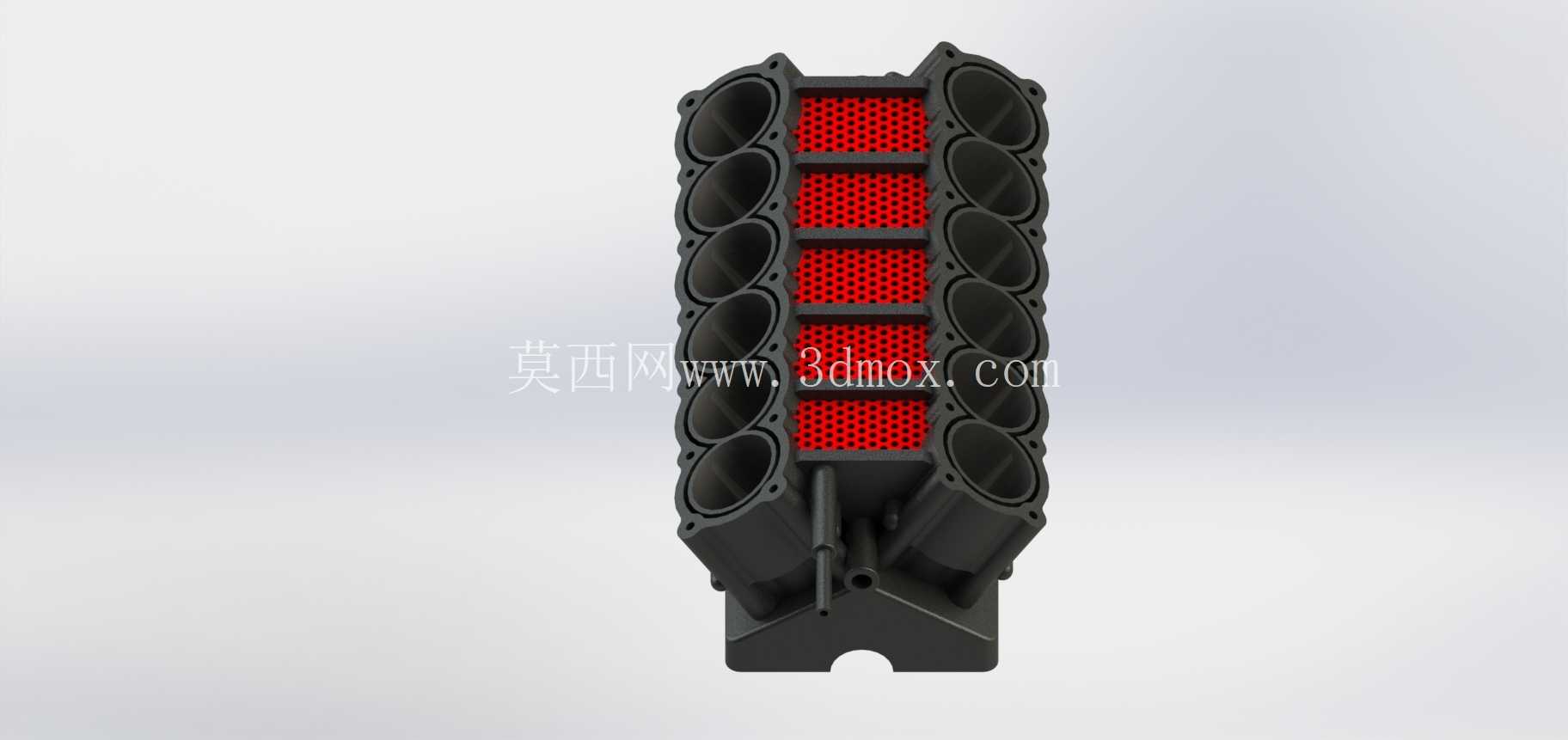

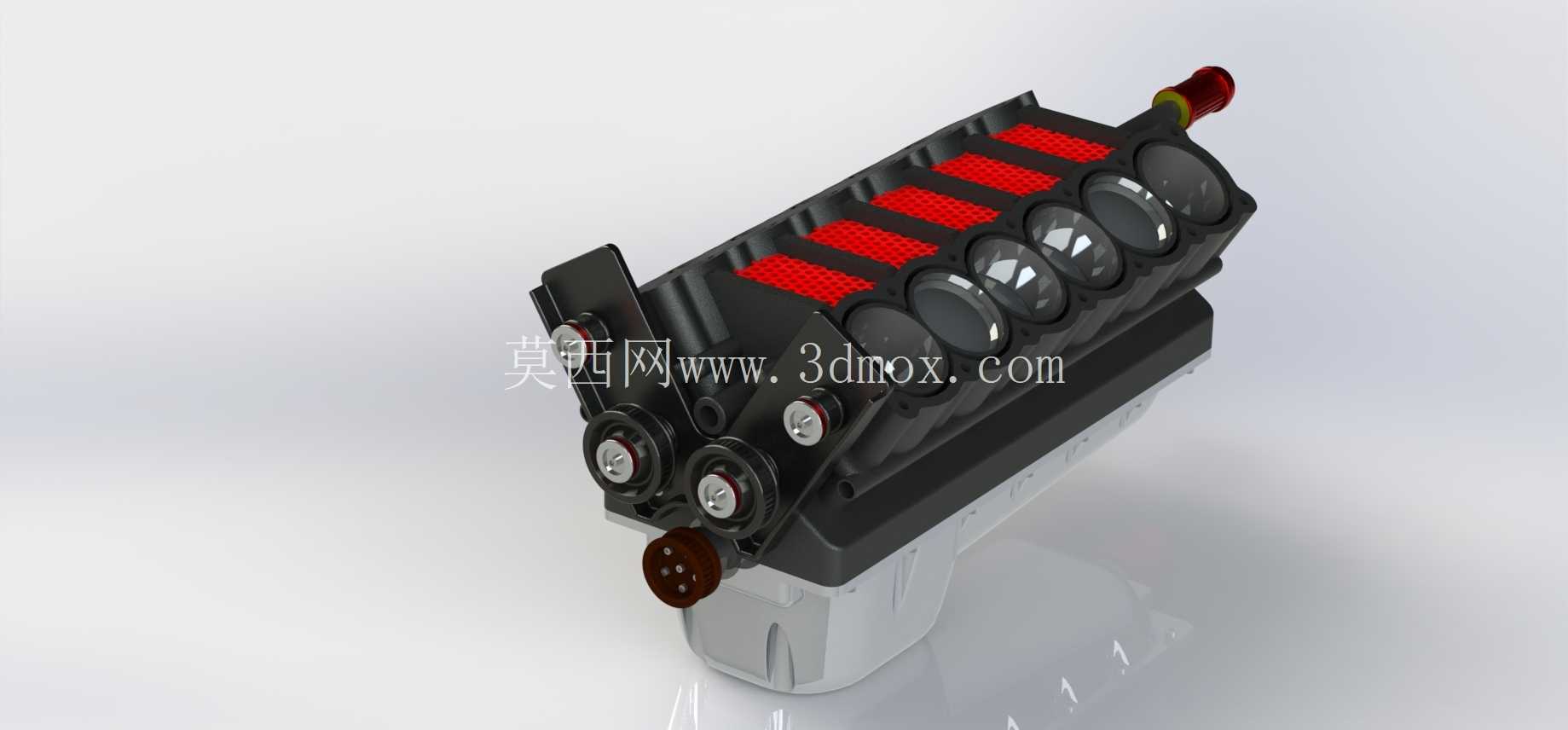

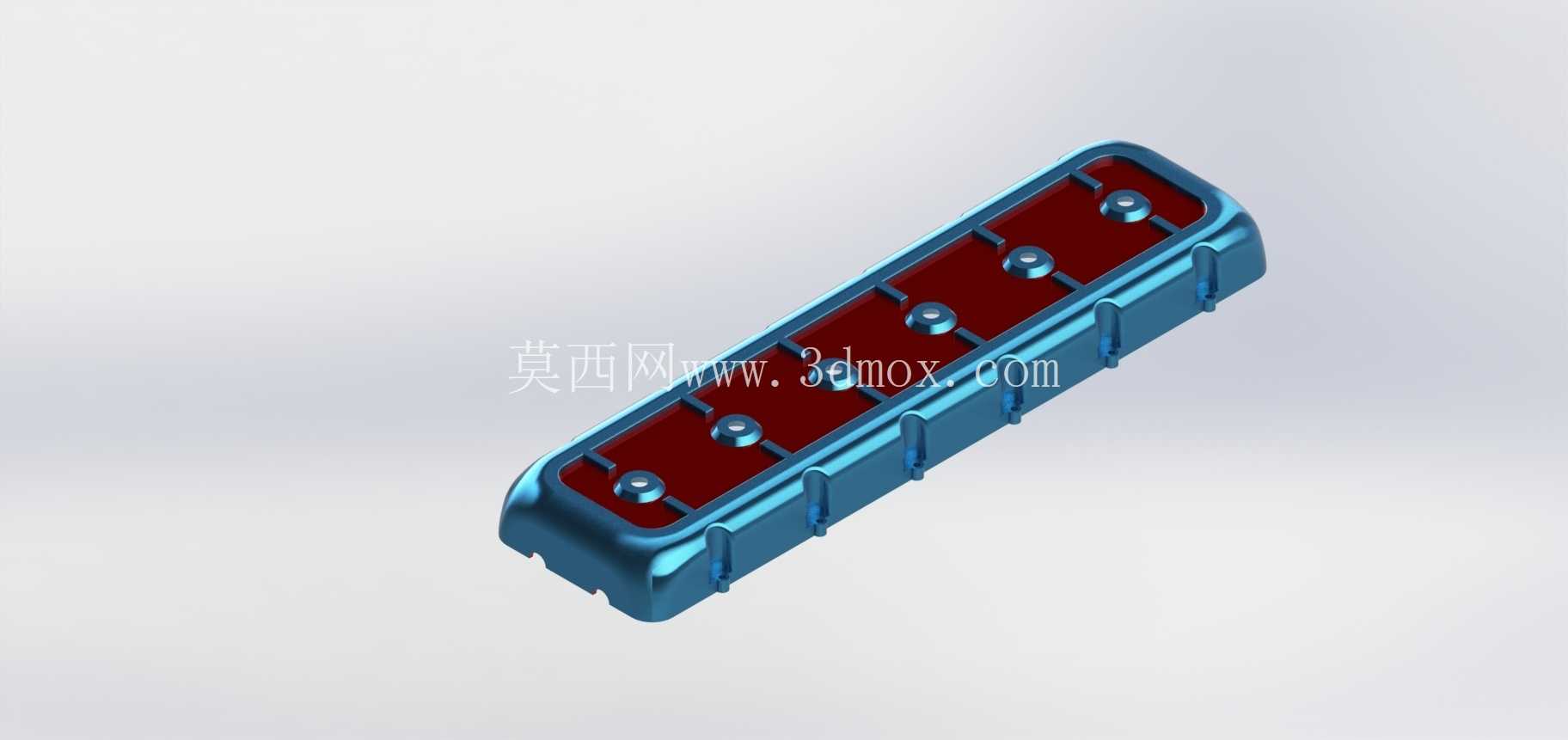

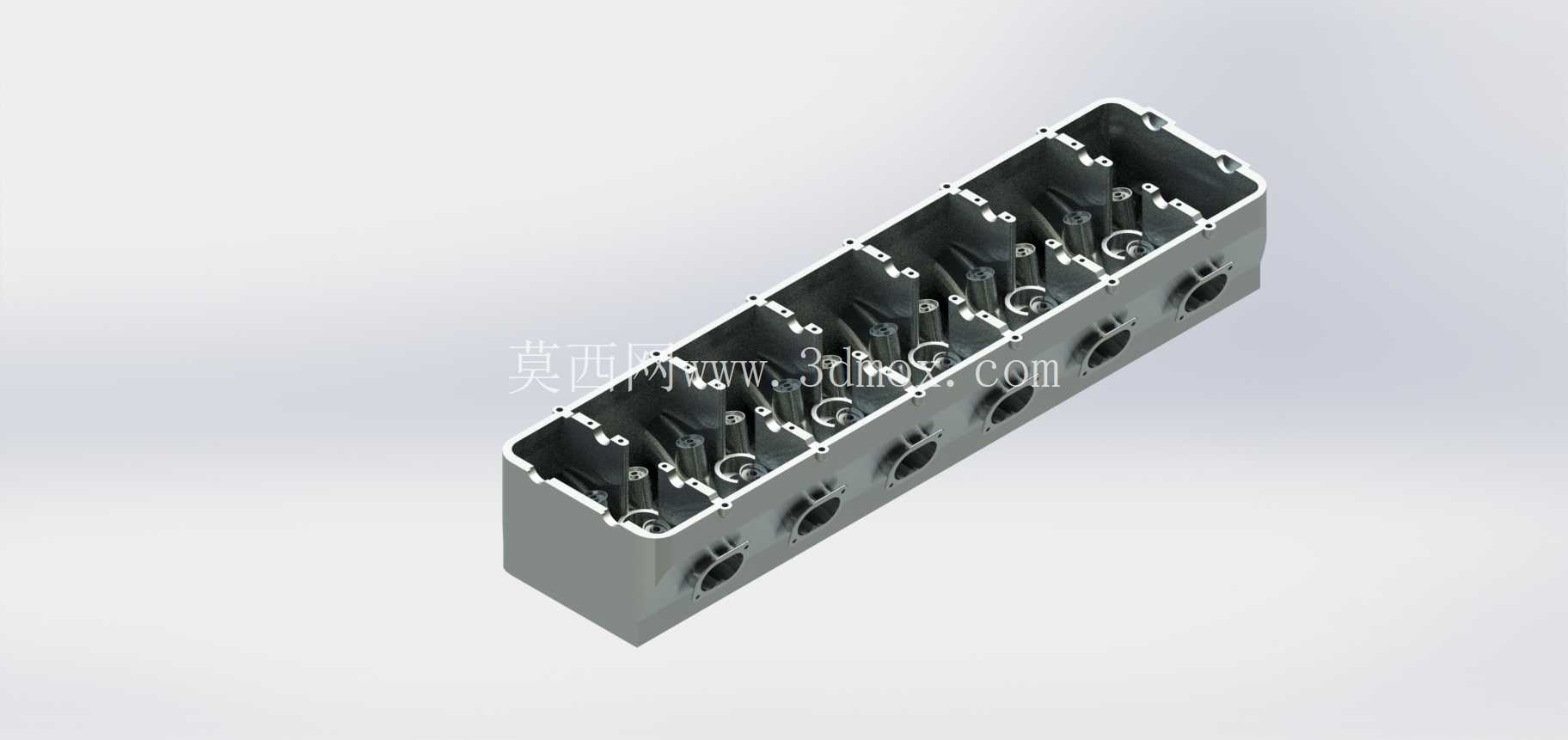

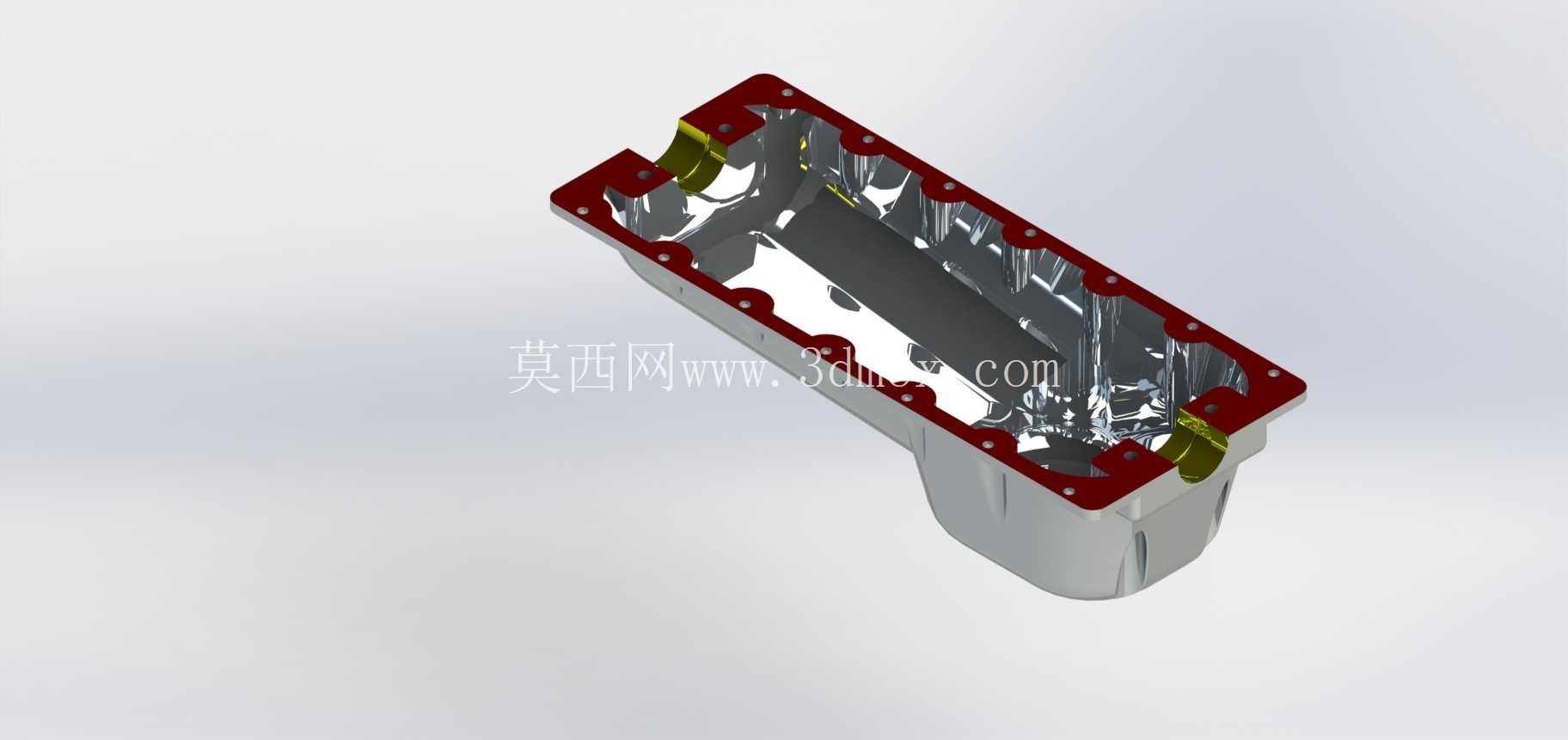

这套V12内燃机三维数模覆盖了从外部附件到内部核心运动件的全层级装配关系，在高性能乘用车辆、赛事动力单元、大型特种装备动力配套的场景中，这类高精度数模可直接用于前期布局校核、运动干涉验证、附属系统匹配设计，省去从零开始搭建基础架构的重复工作。从实际工程落地的角度看，V型12缸的布局天生具备动平衡优势，相邻气缸夹角的设计直接决定了整机的振动水平与布置宽度，数模中完整还原了缸体的水套走向、主轴承座的加强筋结构、缸盖的进排气道轮廓，这些细节都是前期动力舱布局时必须核对的安装边界——比如增压器的顶部突出高度直接影响引擎盖的内板造型，排气歧管的弯曲走向决定了周边隔热板、转向助力泵、空调压缩机的安装位置，油底壳的下部轮廓则要避开前副车架的运动行程，避免极限工况下出现硬接触。

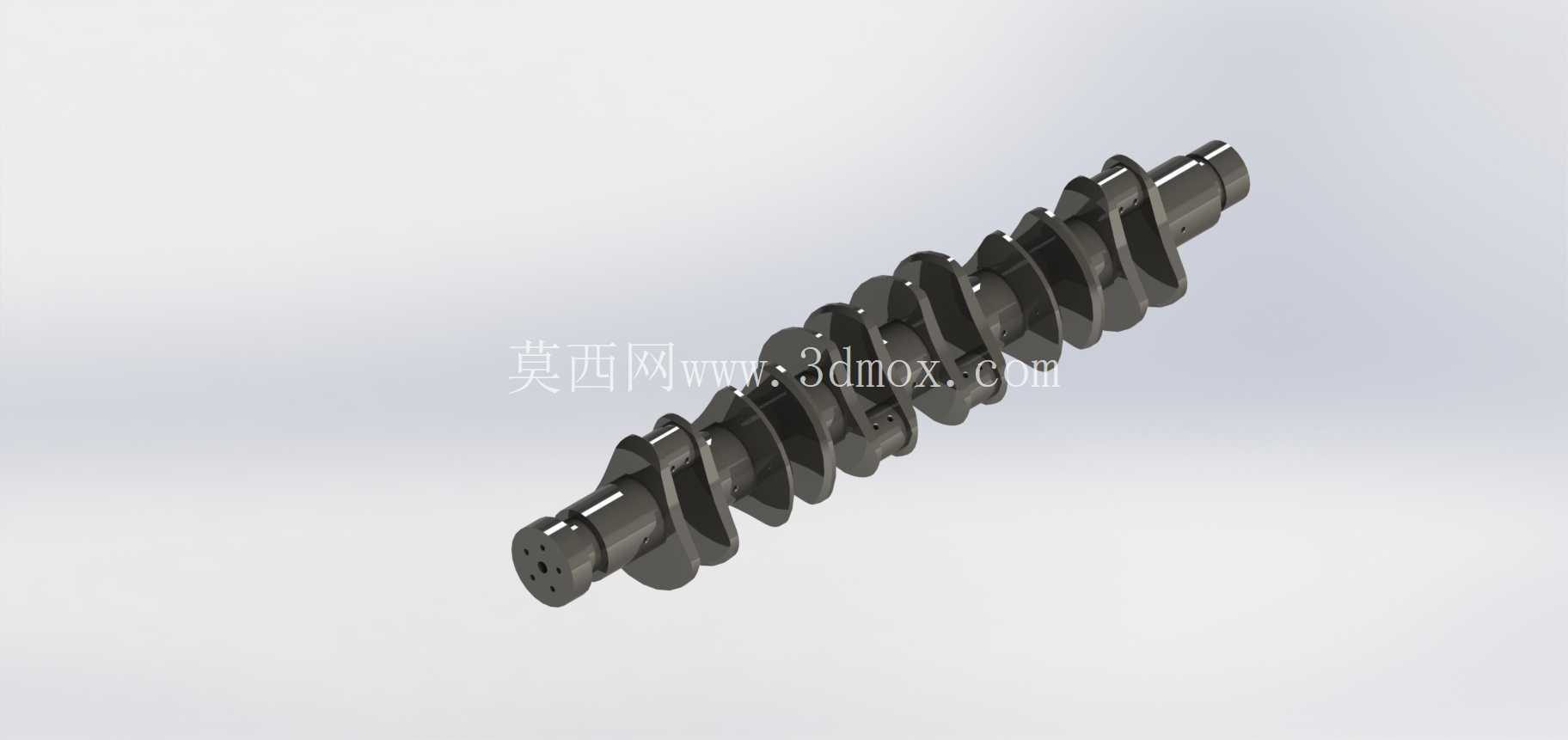

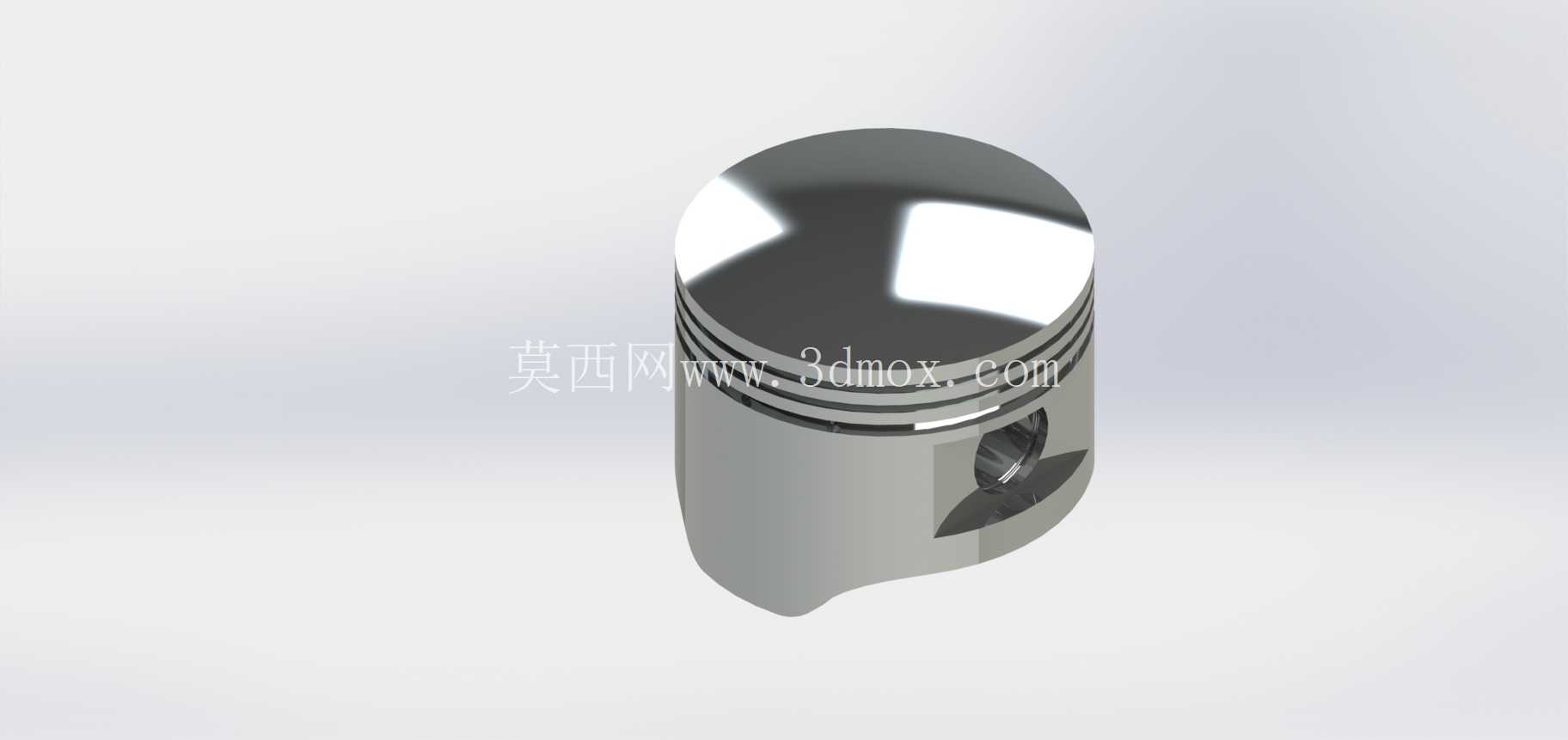

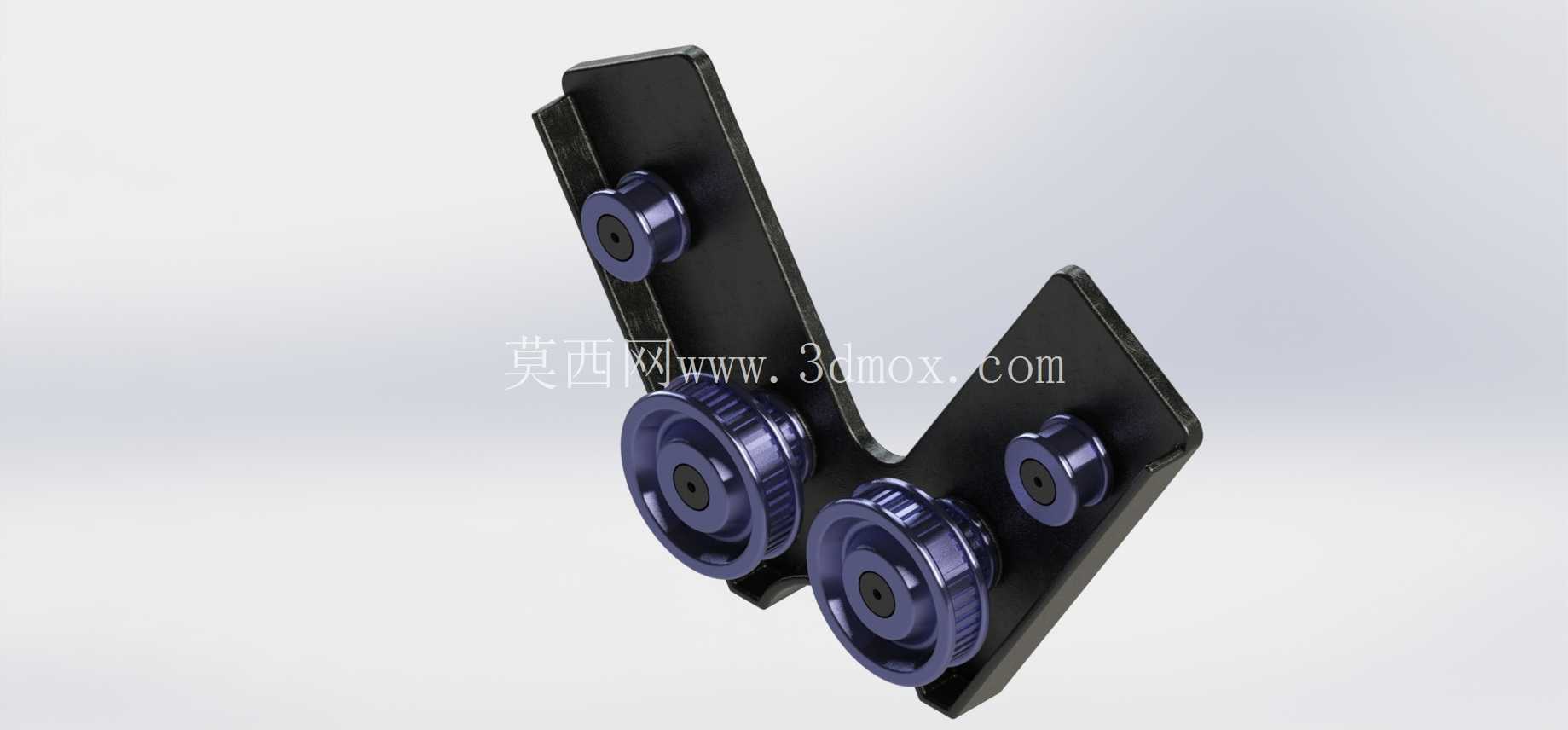

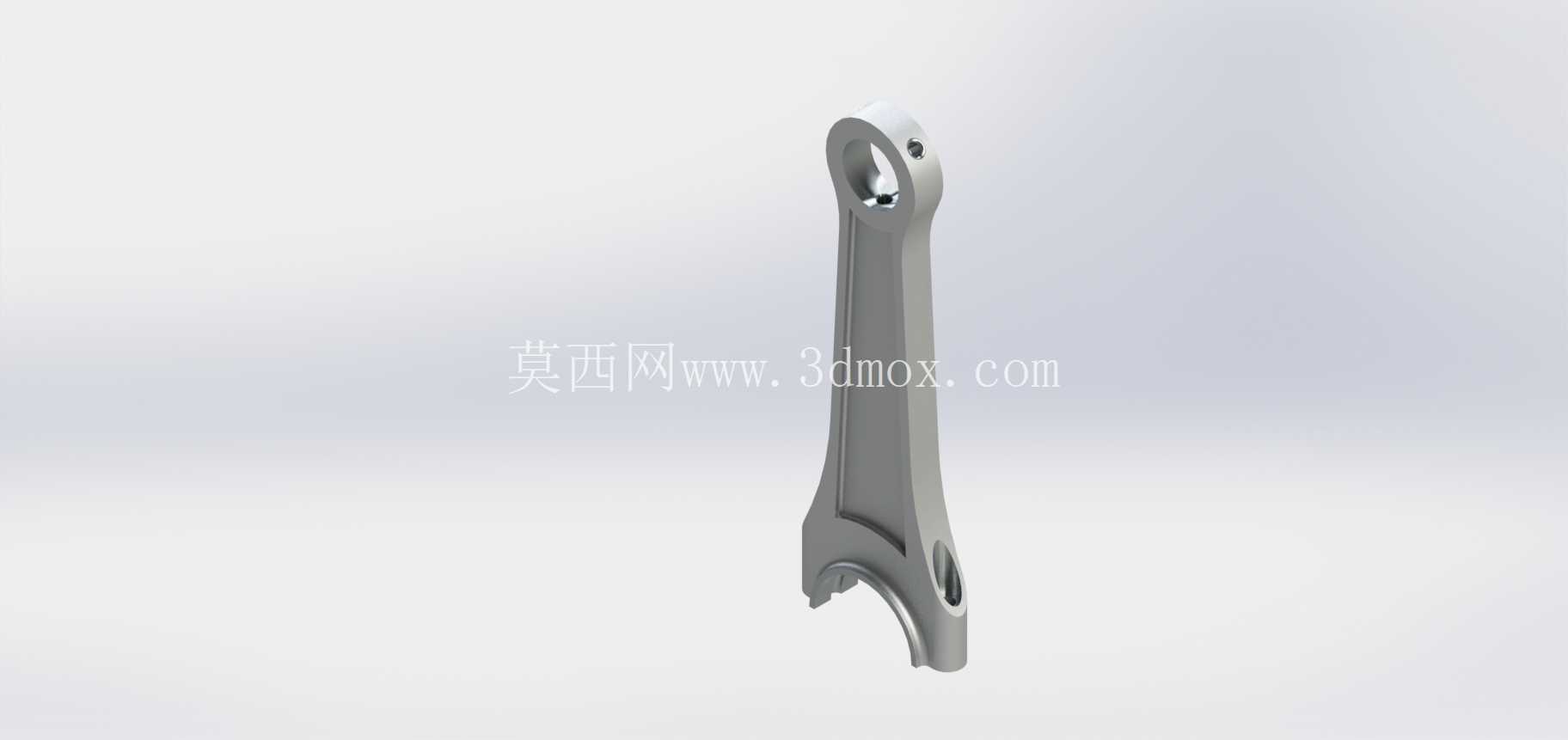

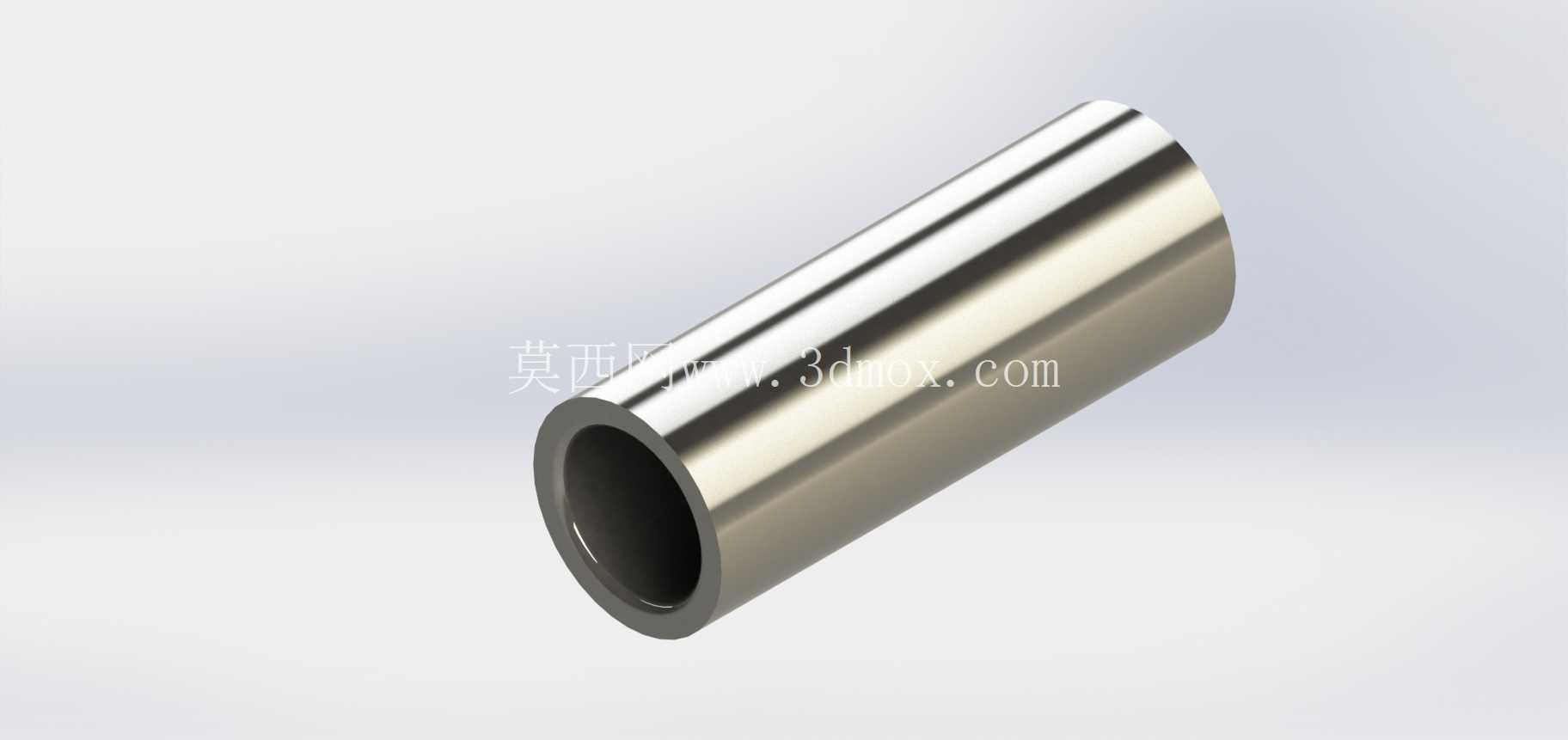

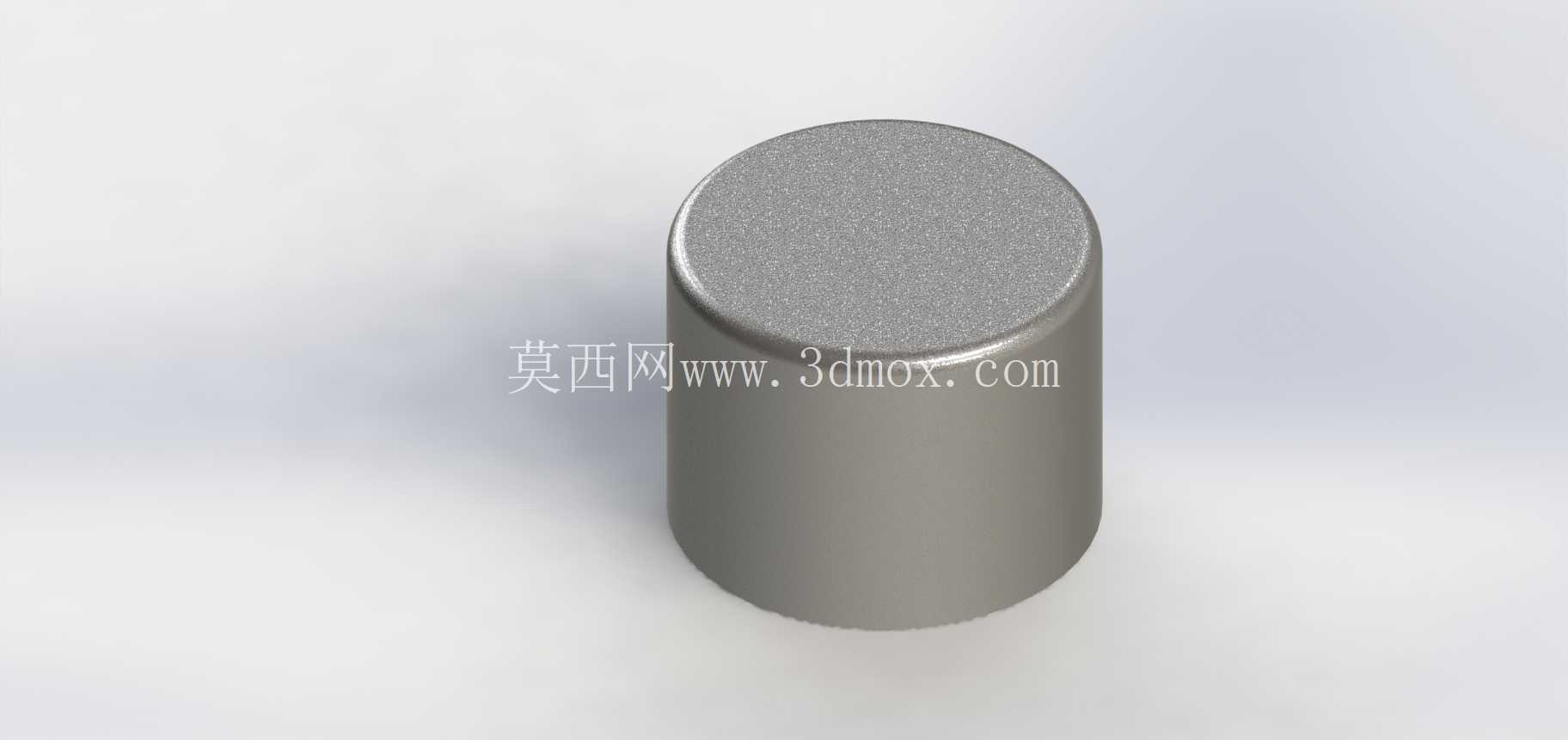

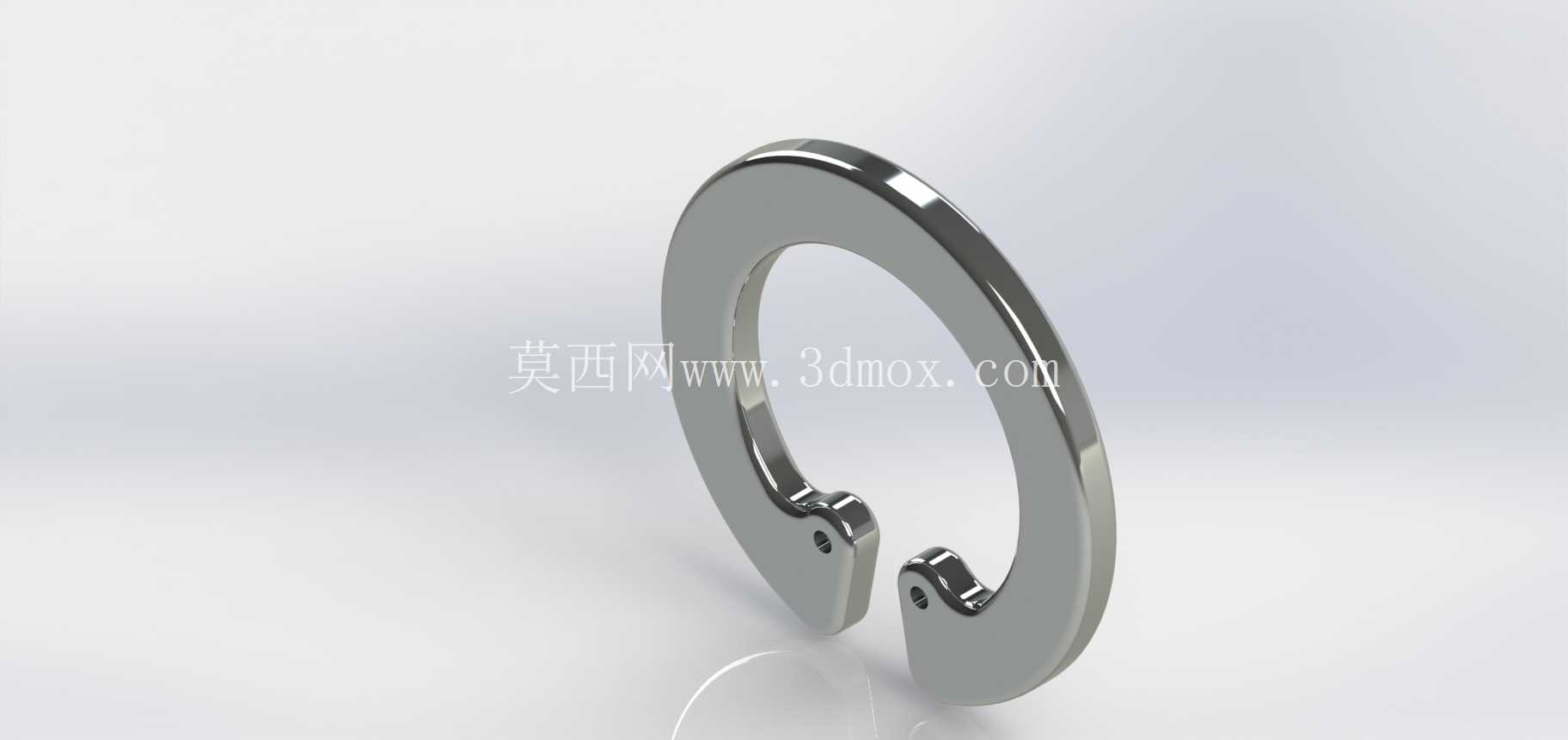

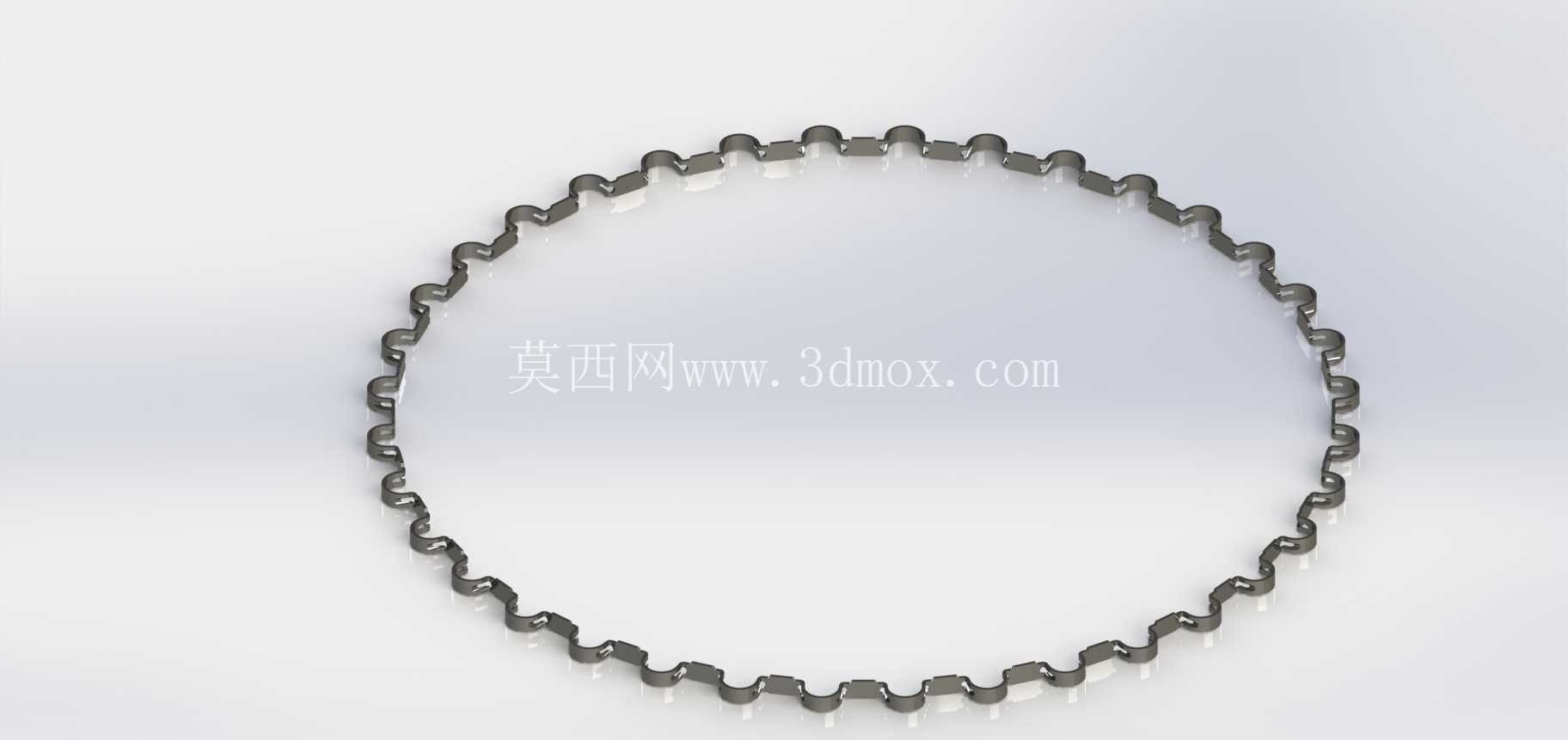

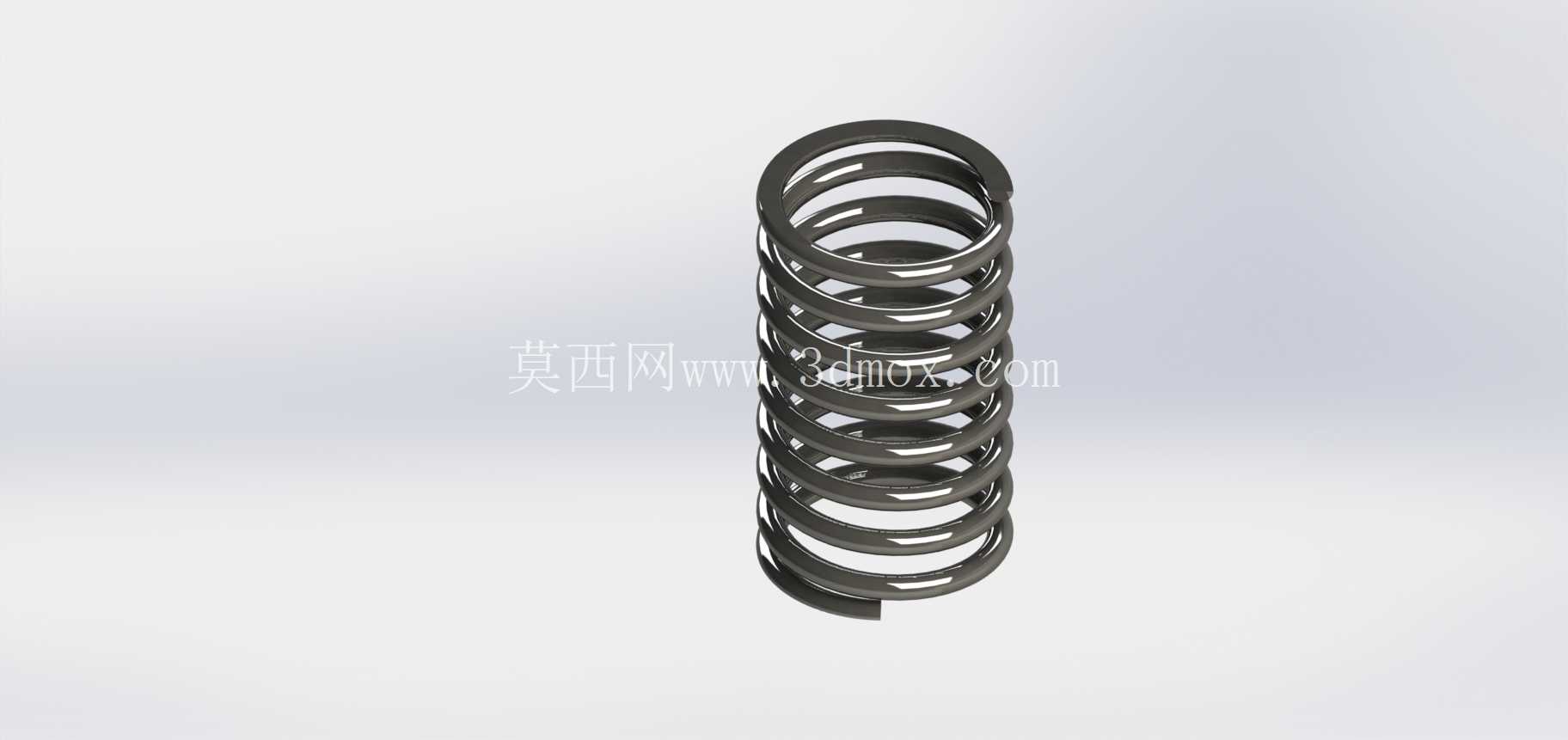

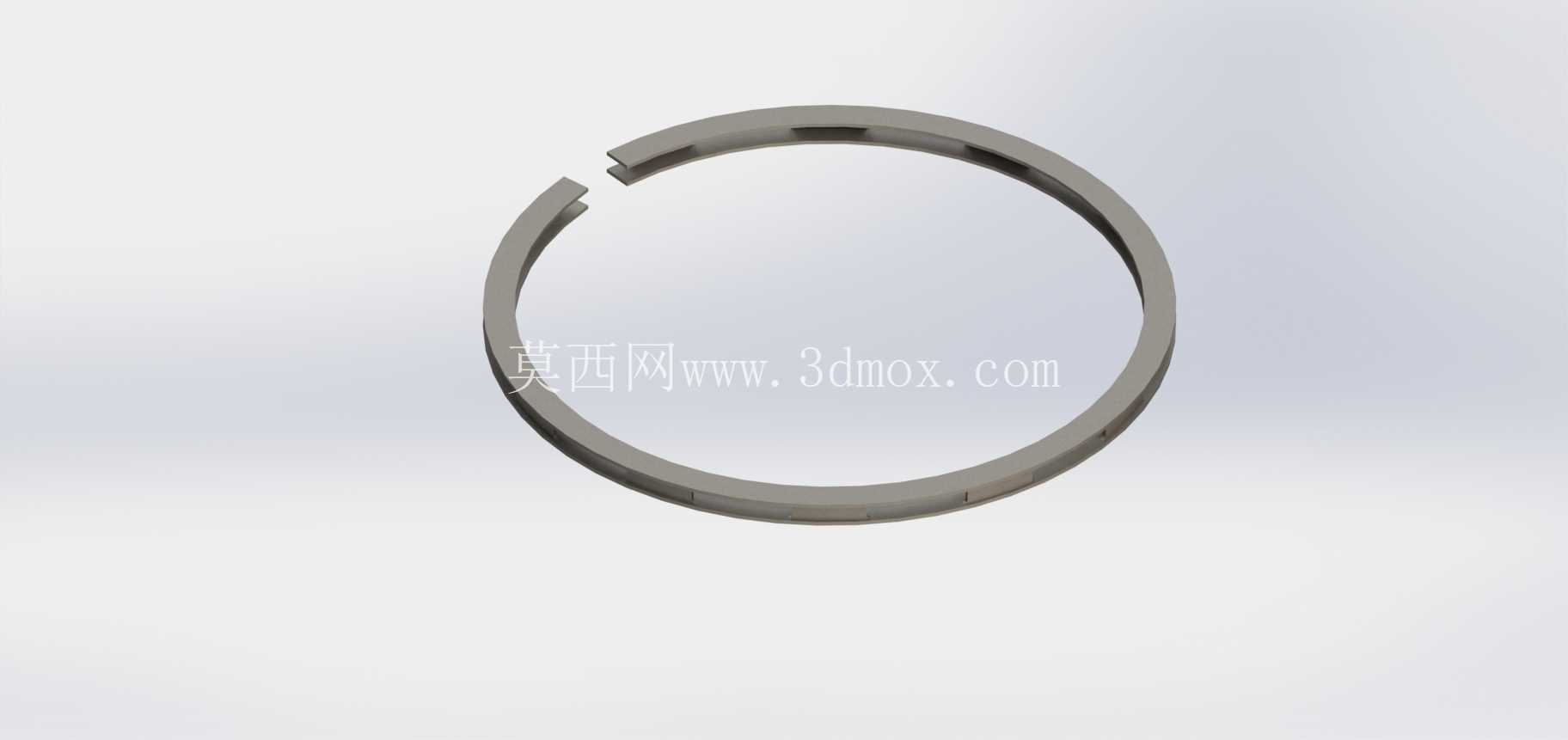

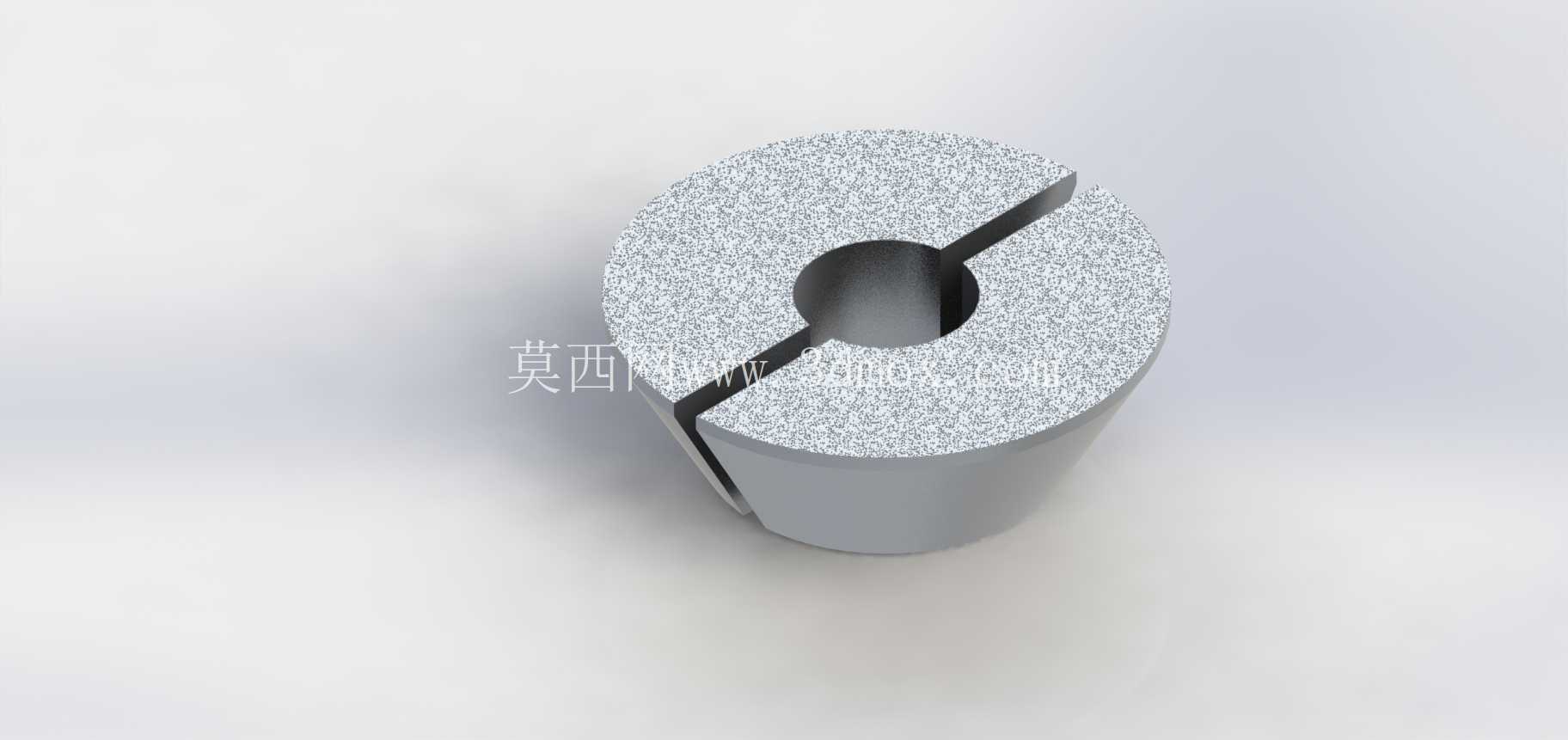

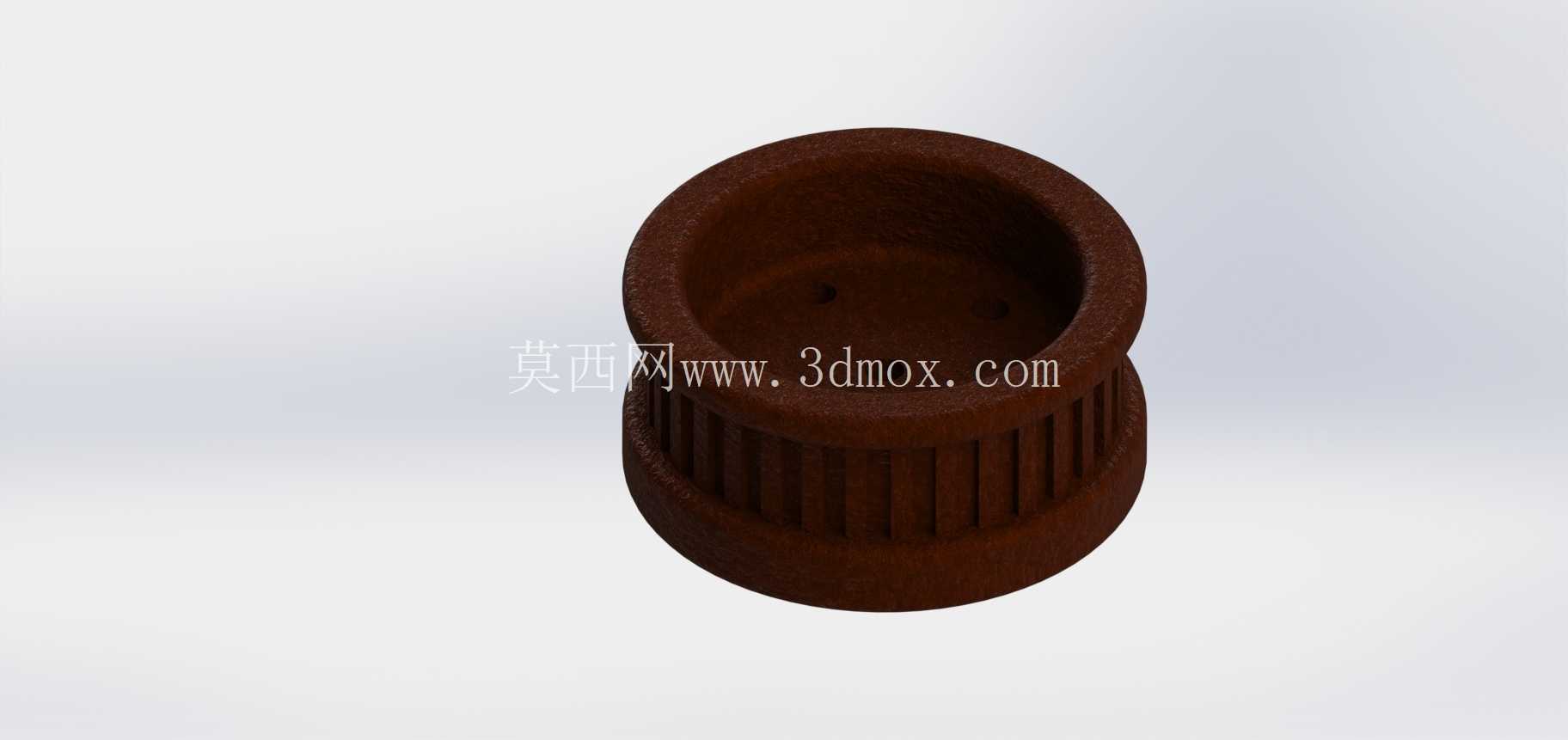

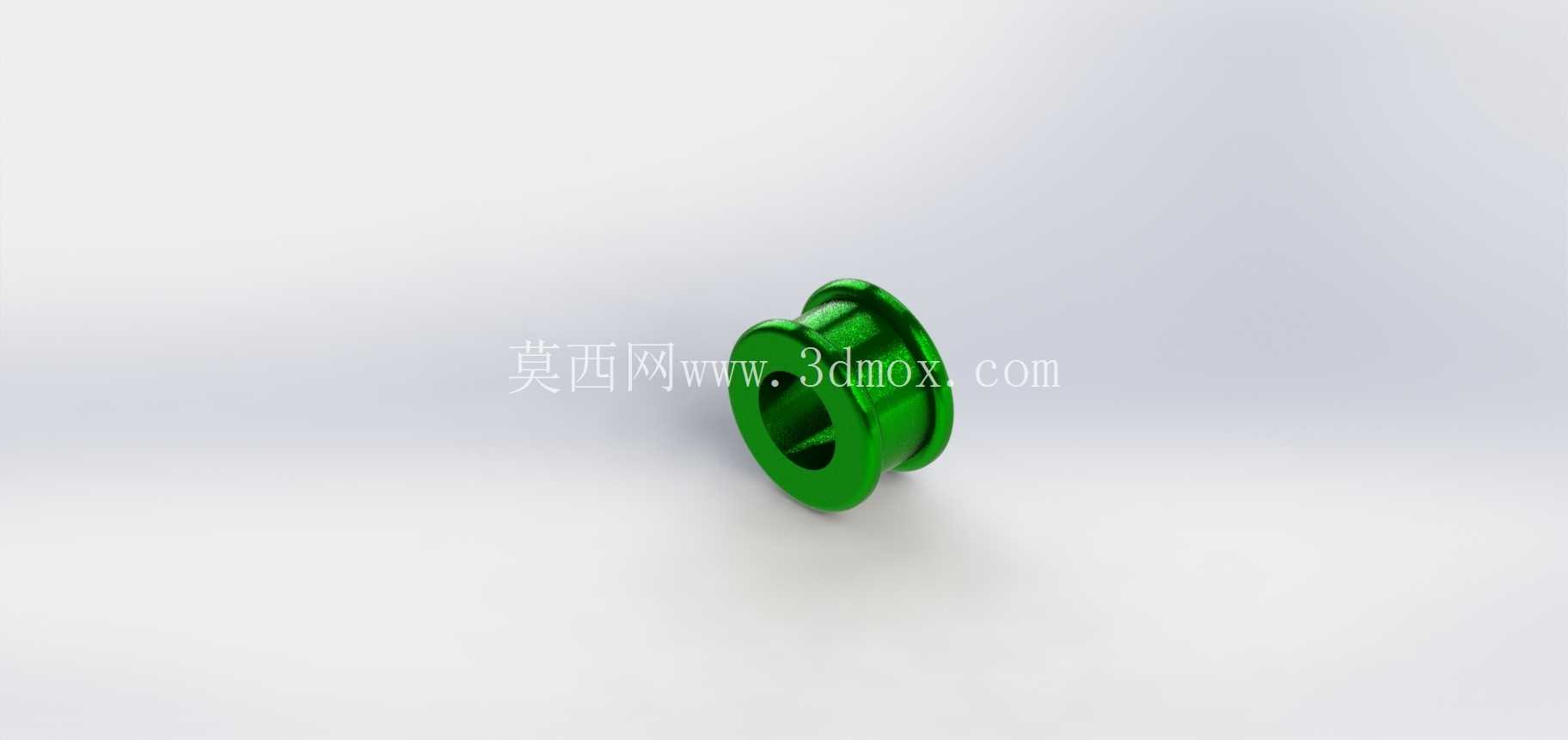

数模搭建时严格遵循了自顶向下的设计逻辑：先确定曲轴的回转中心、缸心距、气缸夹角这些核心硬点，再依次拆分出缸体、缸盖、曲柄连杆机构、配气机构、增压系统、进排气系统、外围附件的子装配，每个子装配内部的零件都保留了完整的配合约束，比如活塞与缸套的间隙配合、连杆大头与曲轴曲柄销的旋转配合、凸轮轴与挺柱的接触约束，这些约束关系可直接用于运动仿真，验证曲轴全行程转动时活塞是否会碰气门、连杆是否会与缸筒下部发生干涉、正时系统的传动路径是否存在张紧不足的问题。

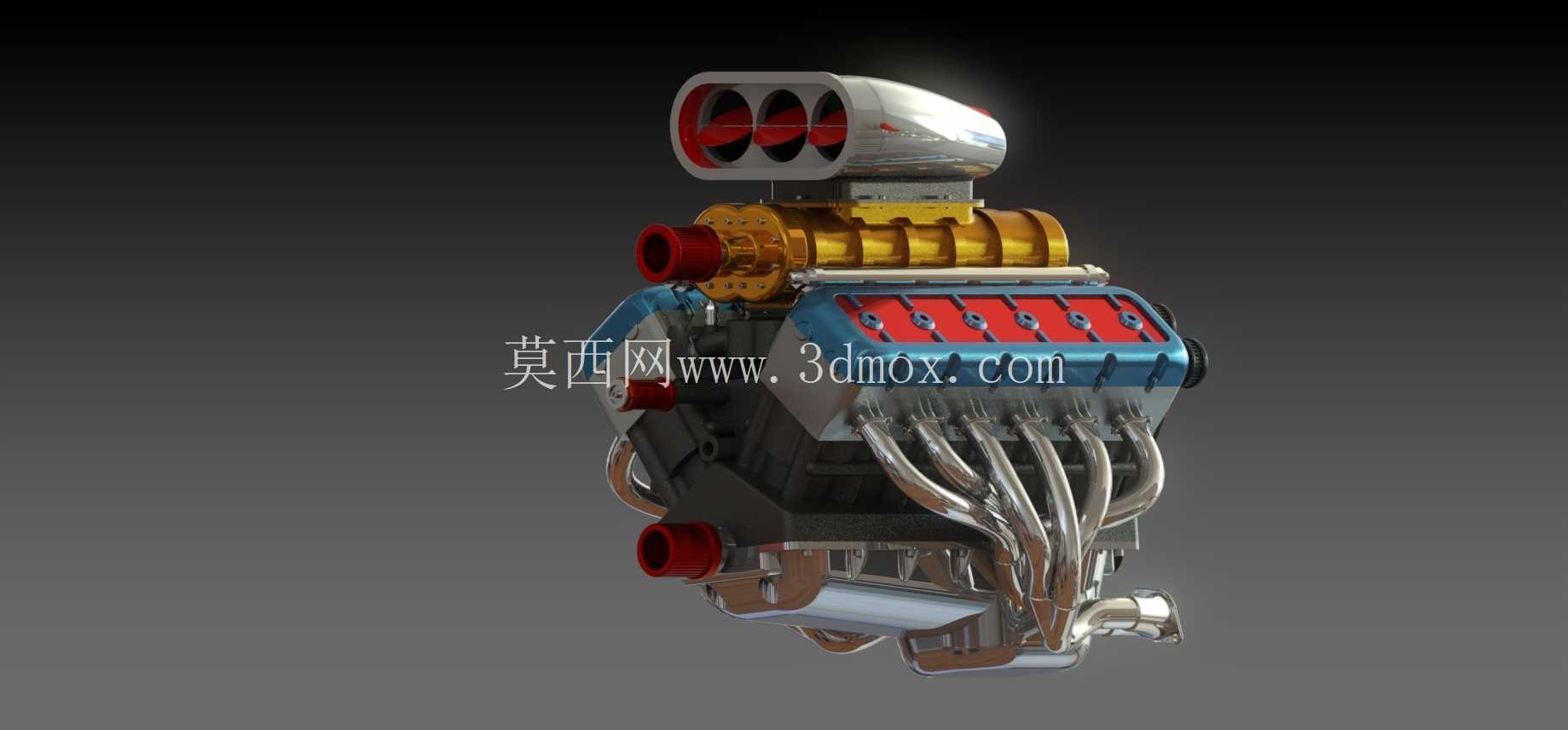

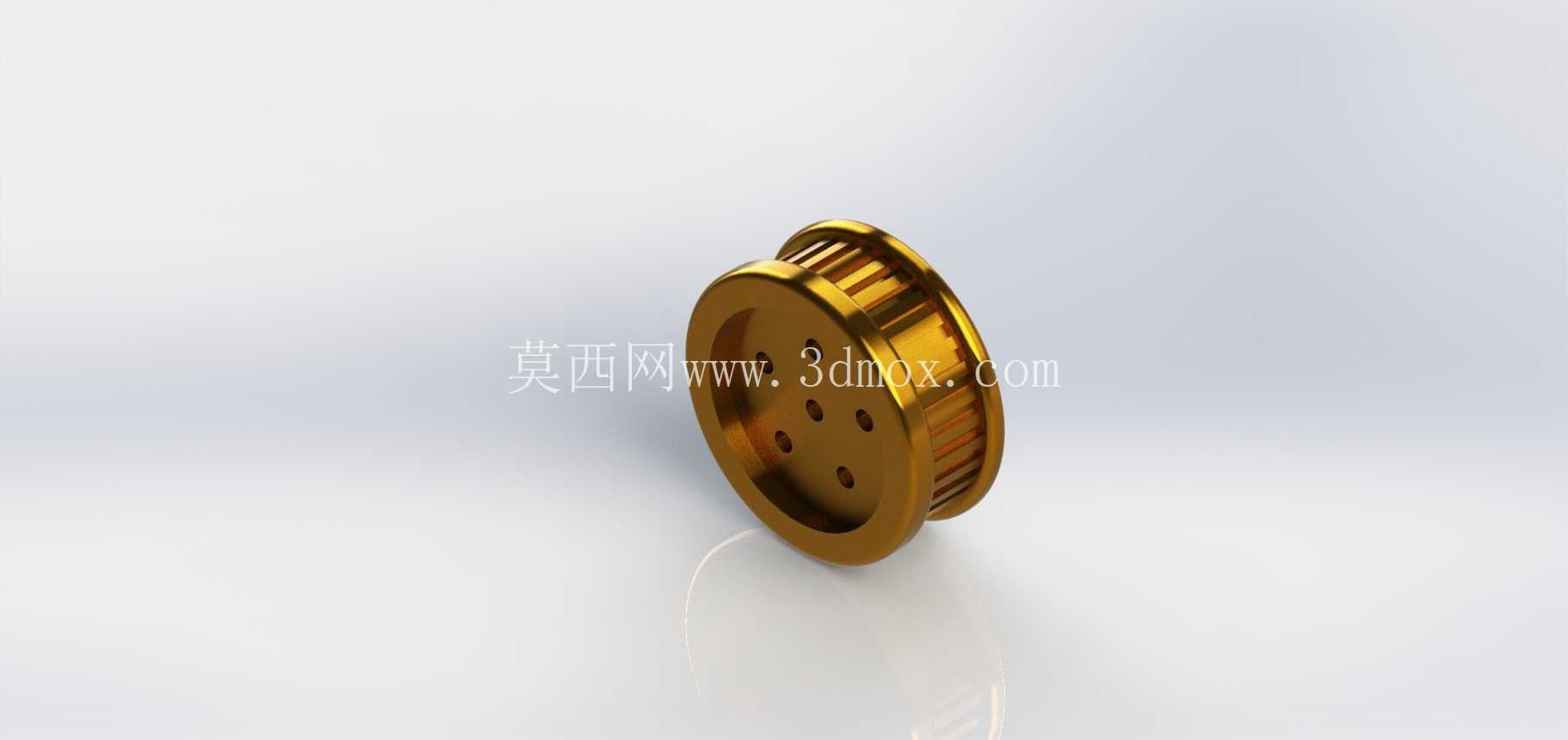

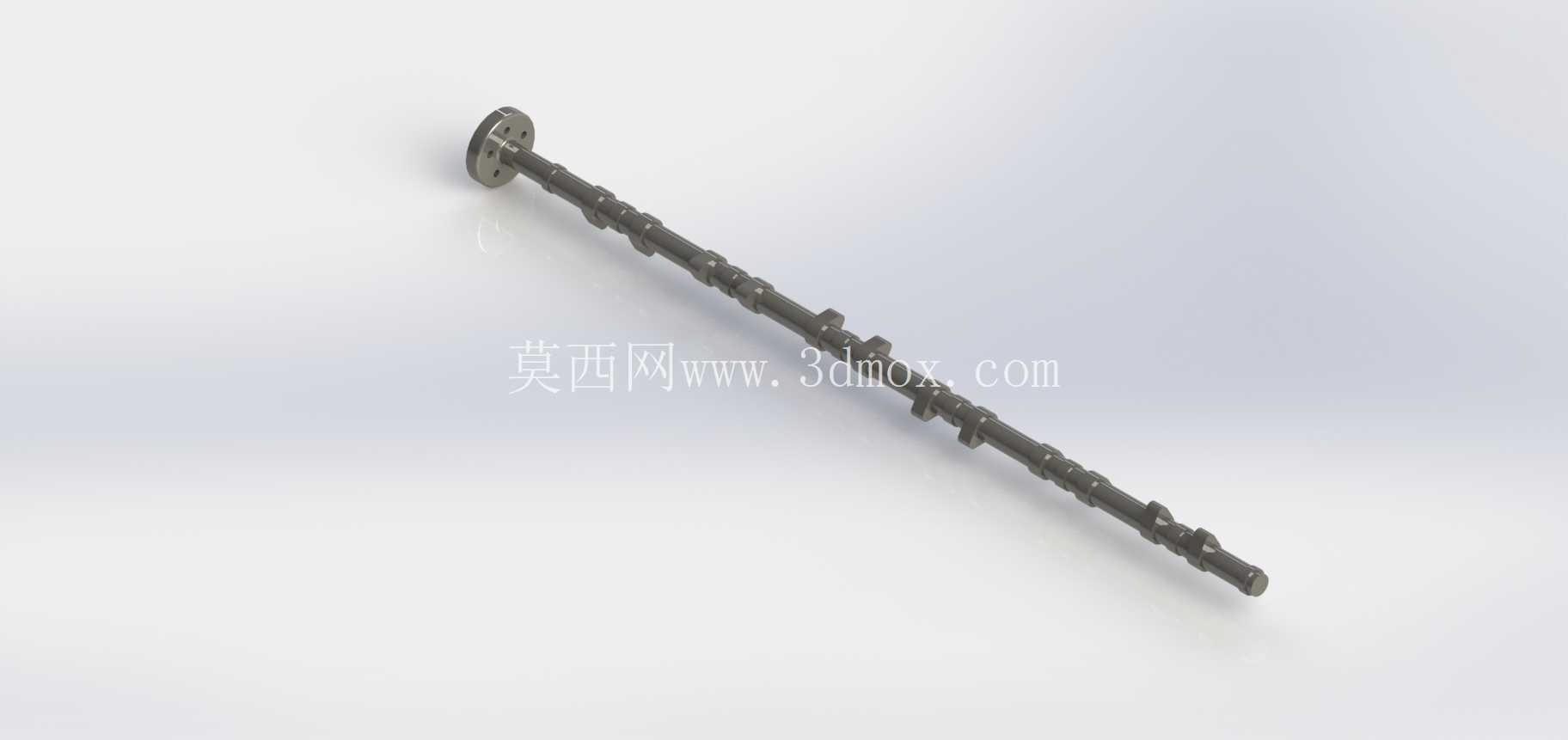

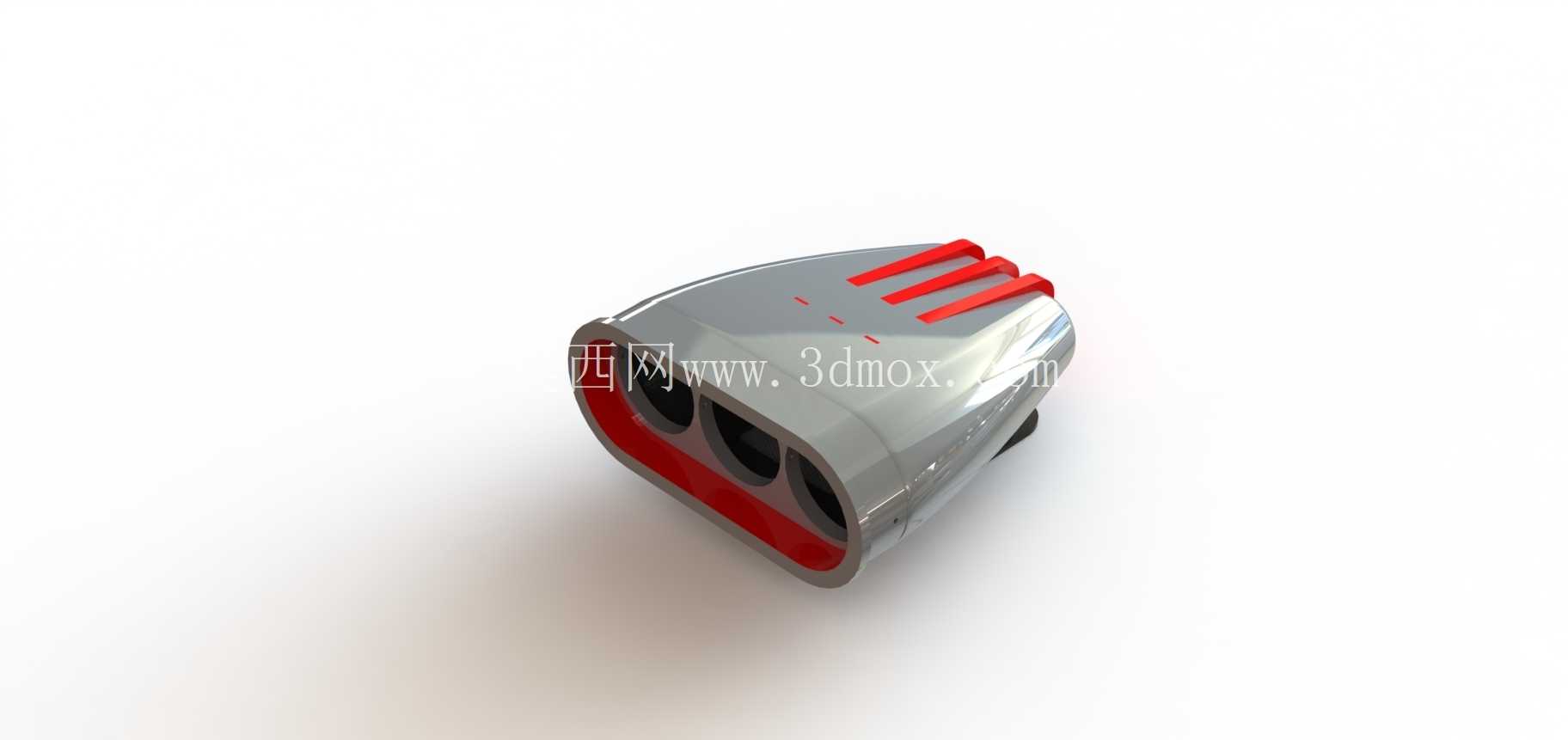

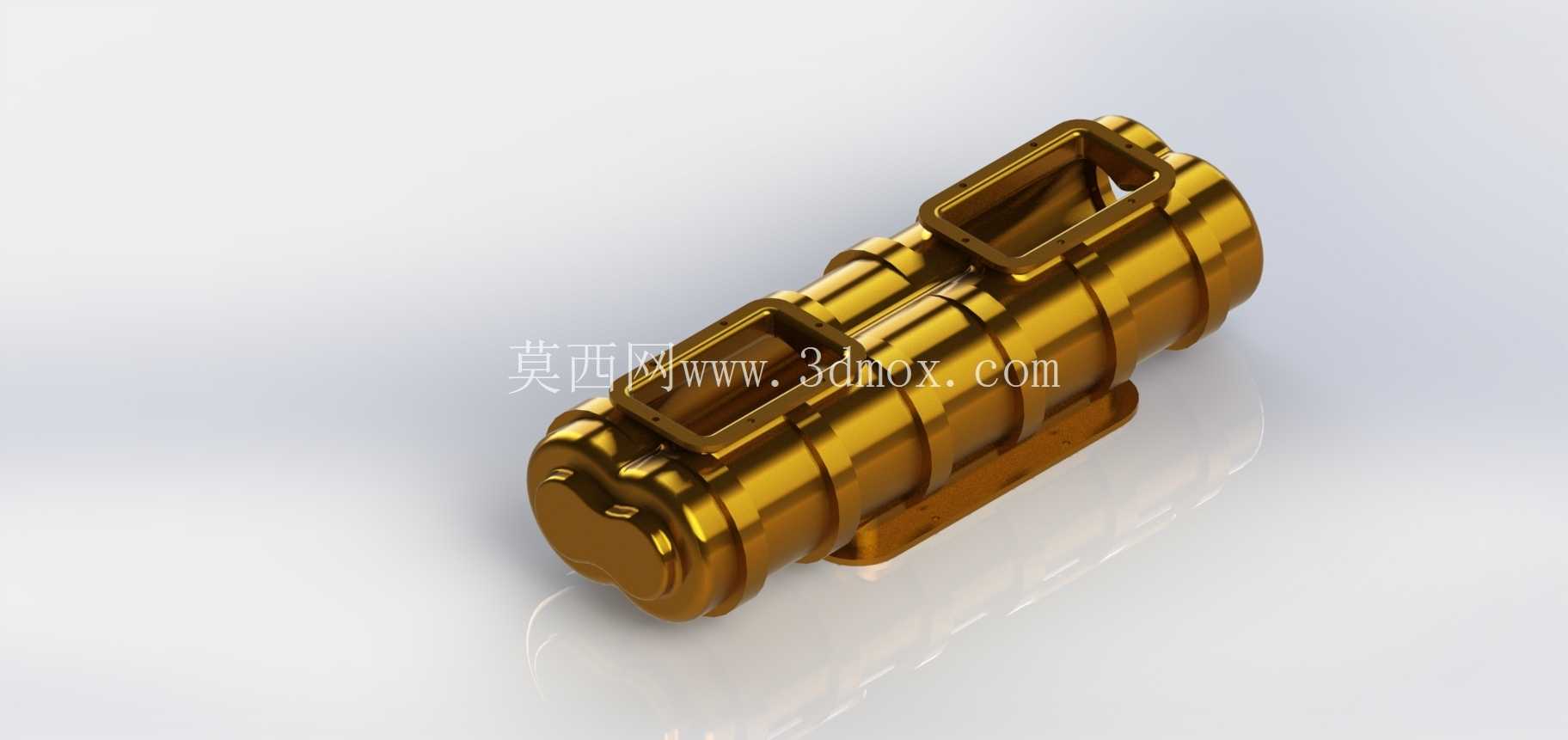

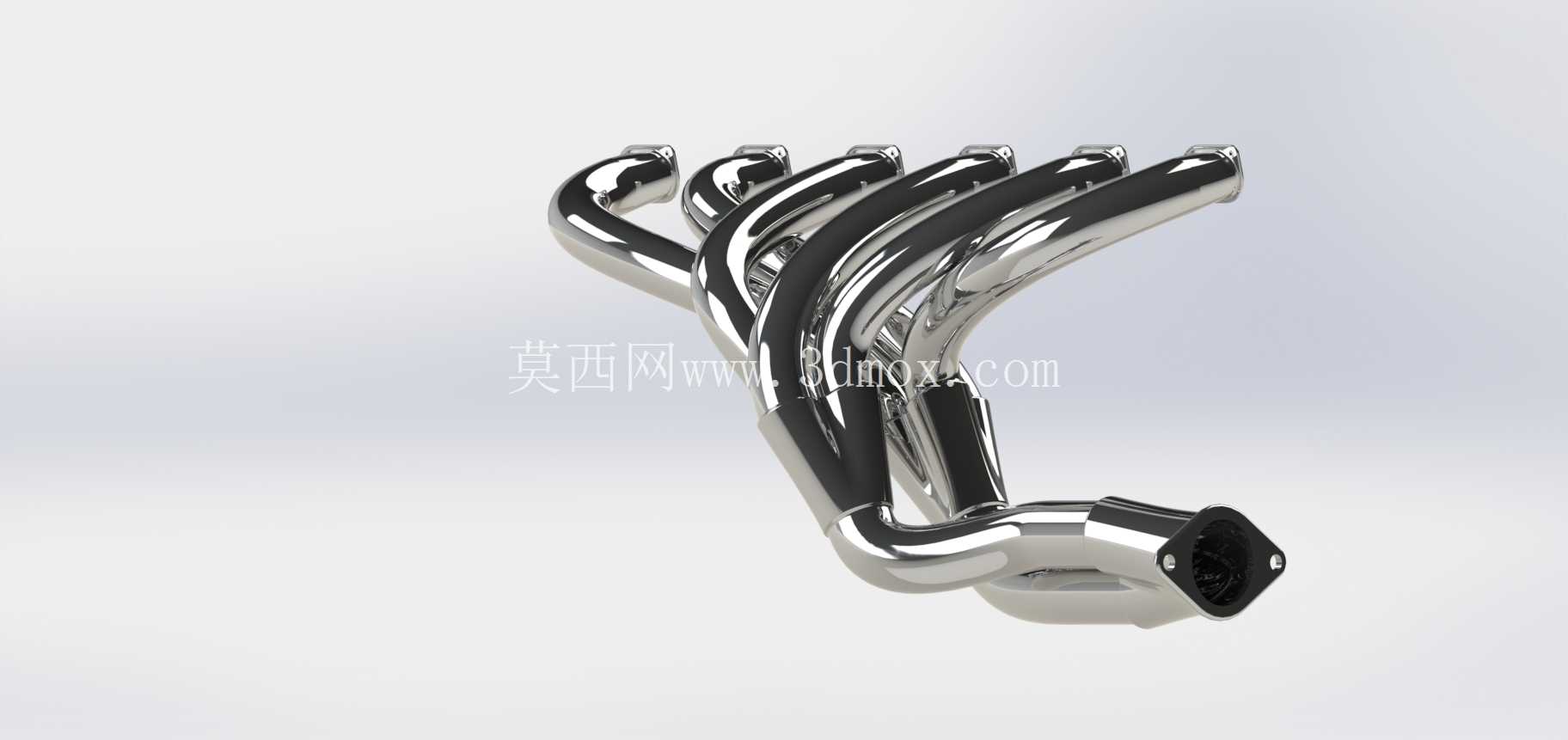

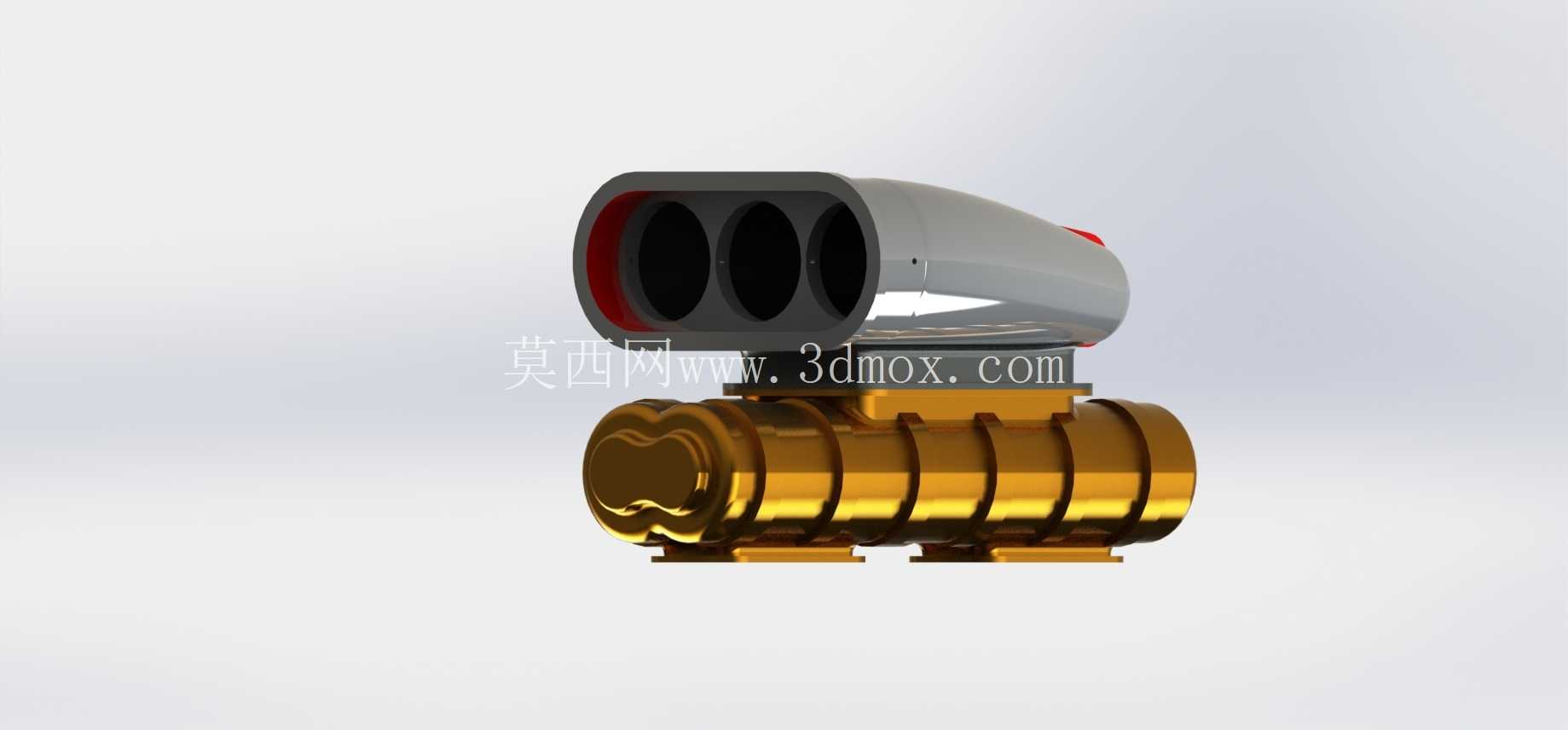

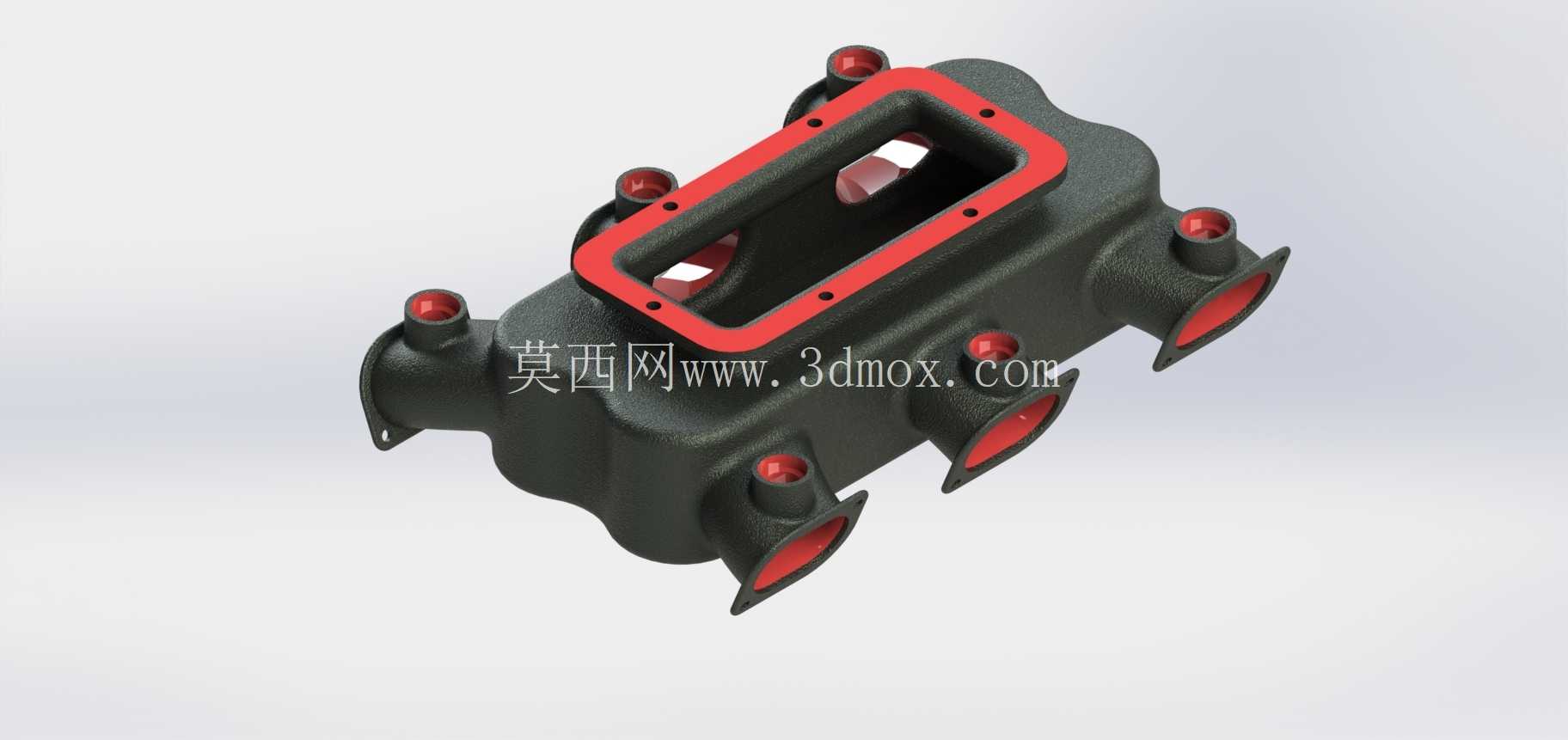

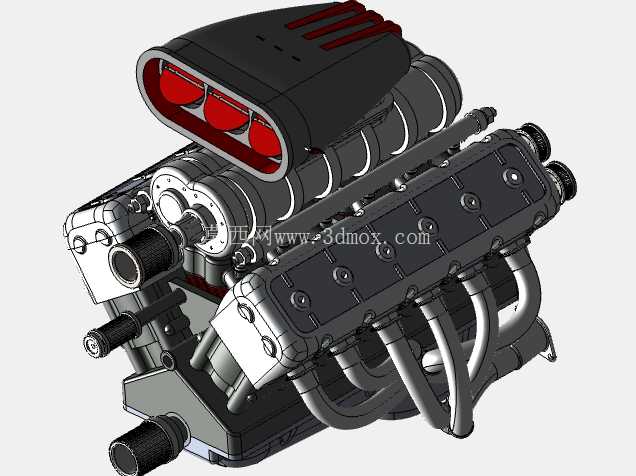

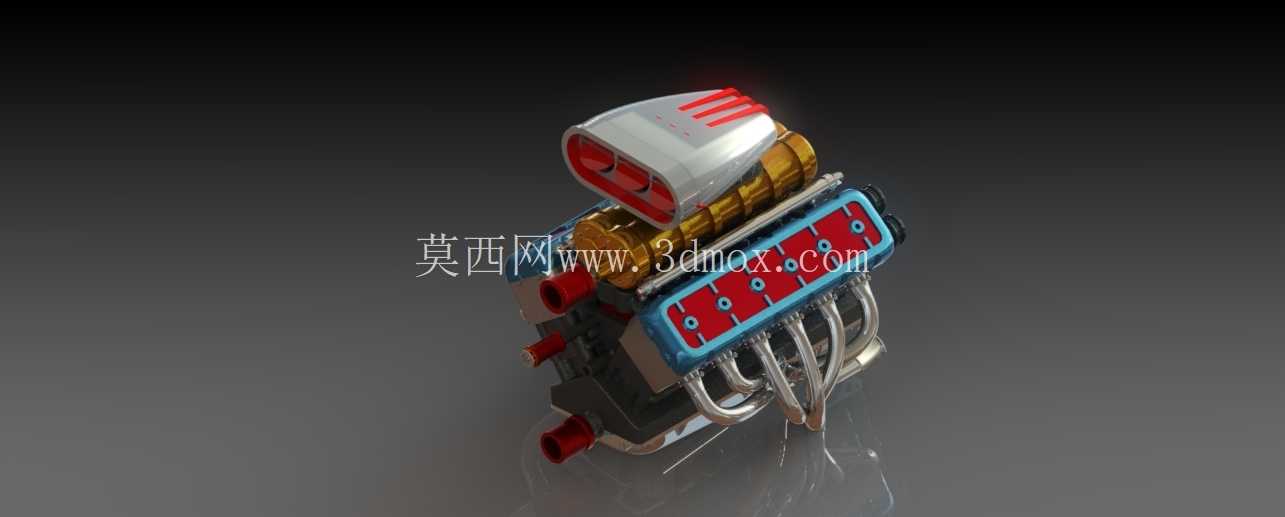

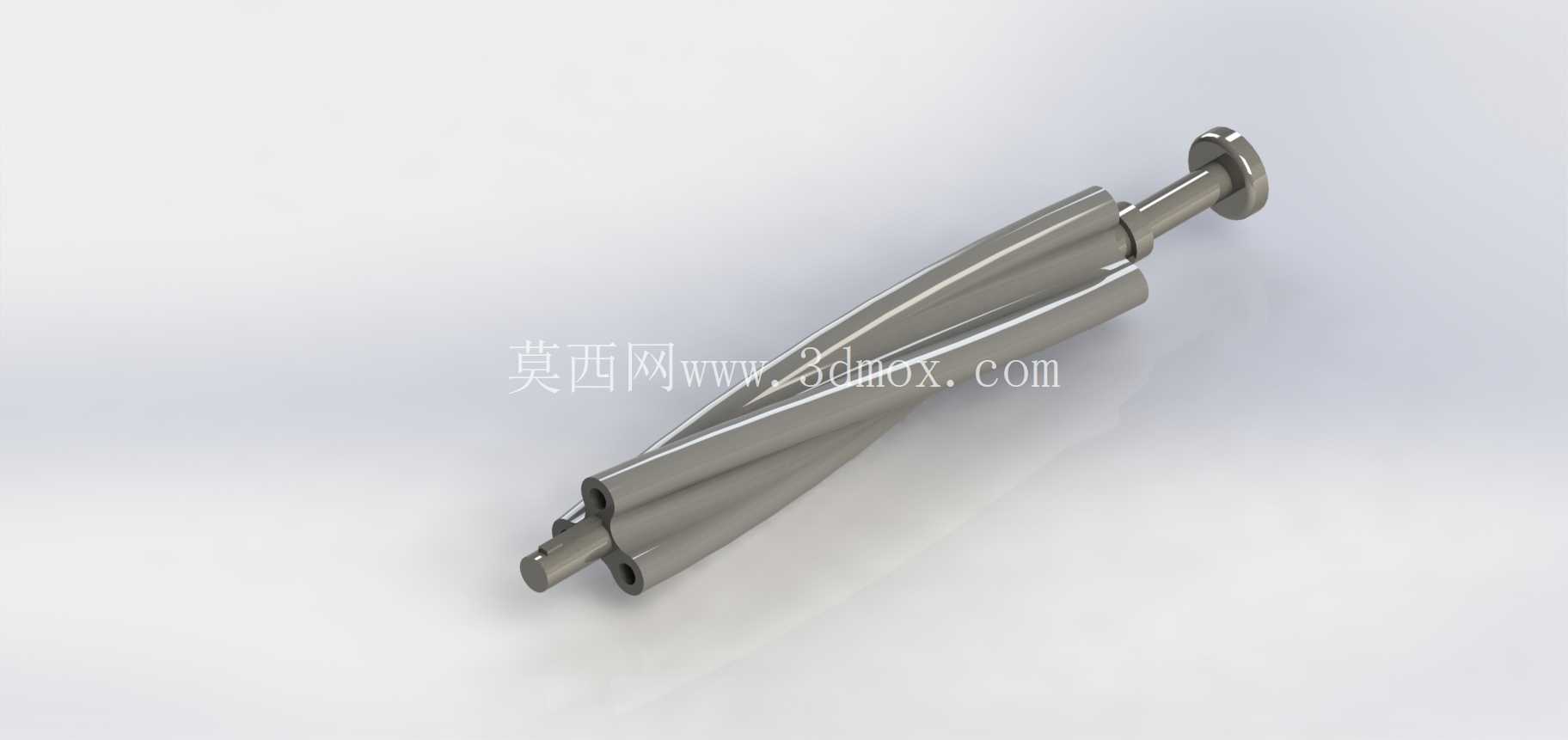

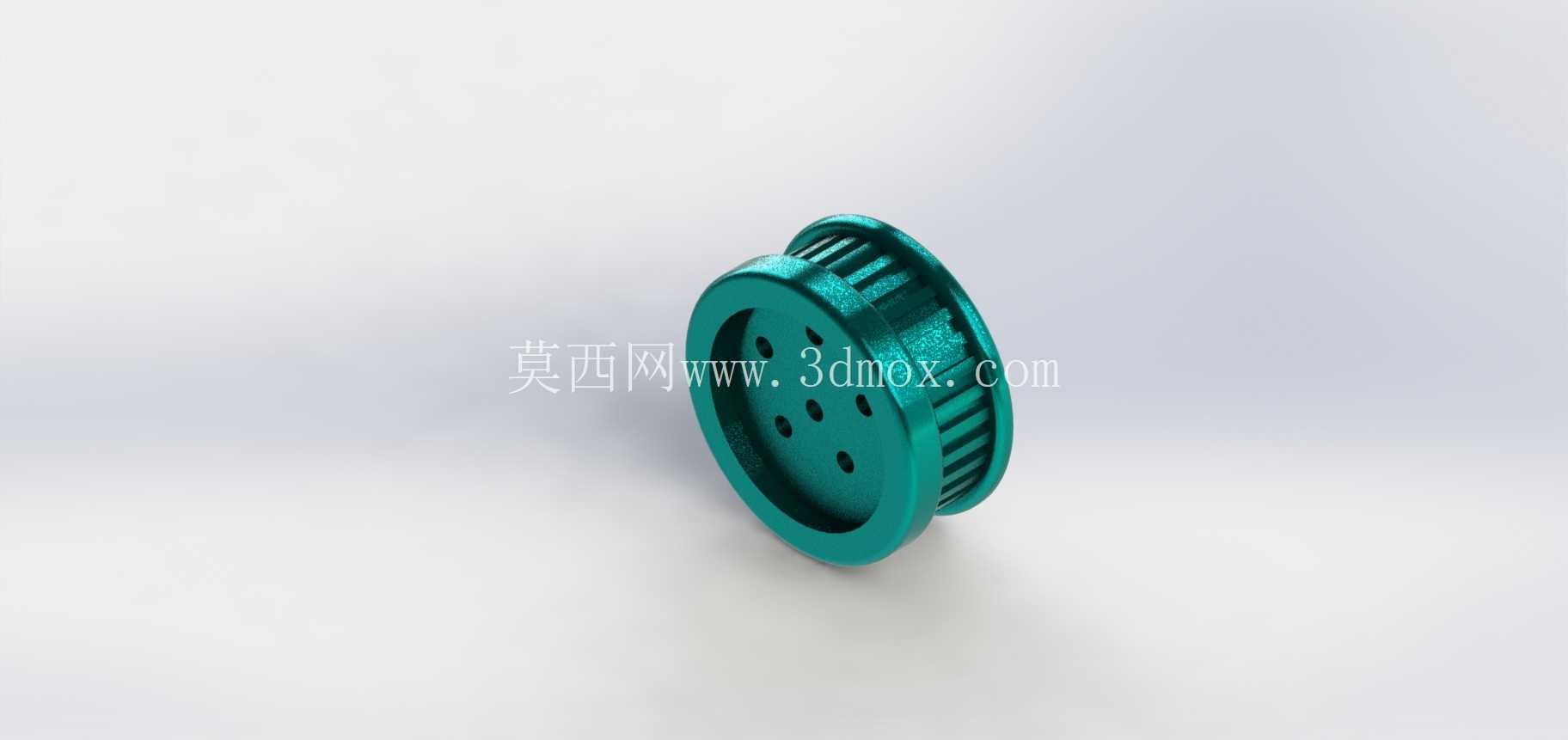

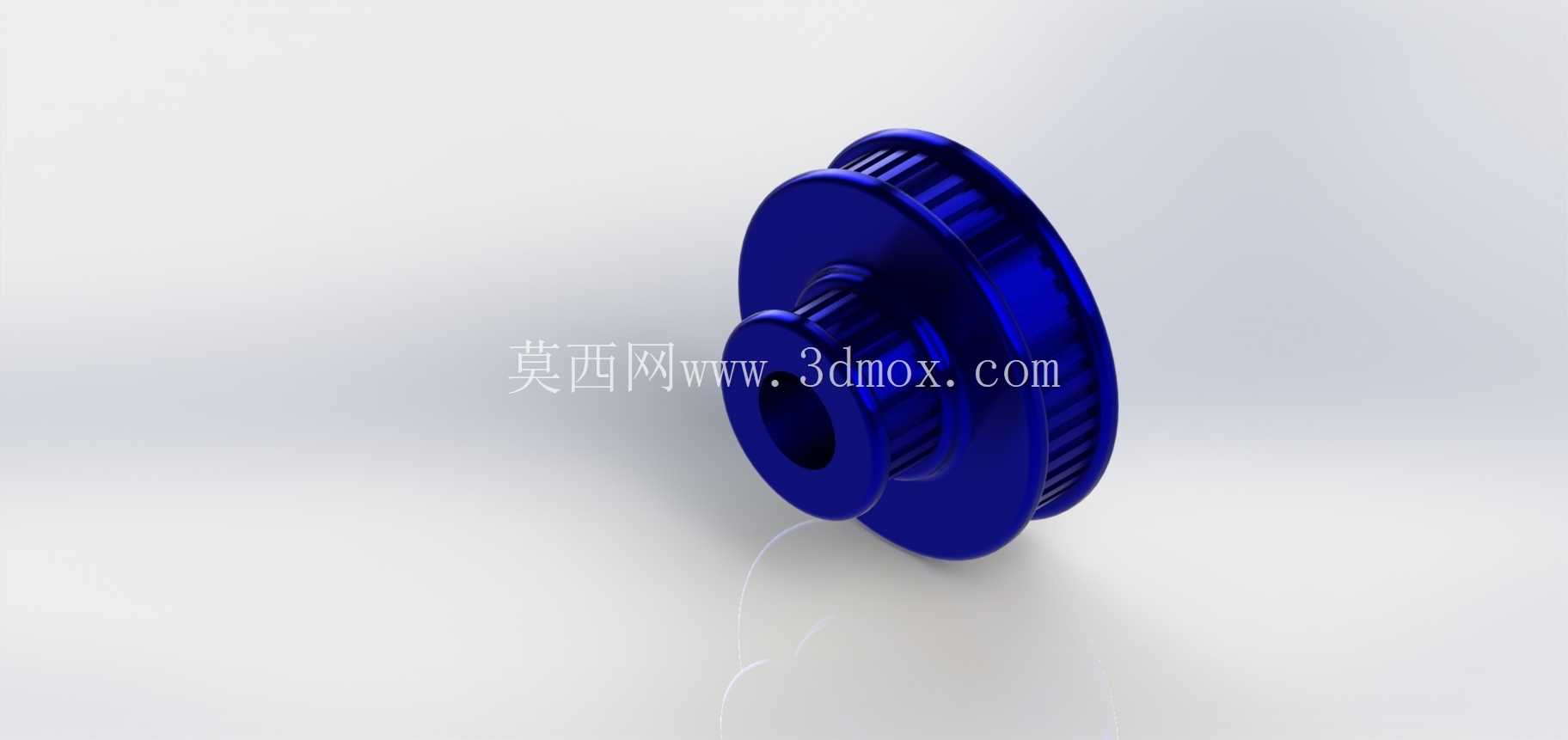

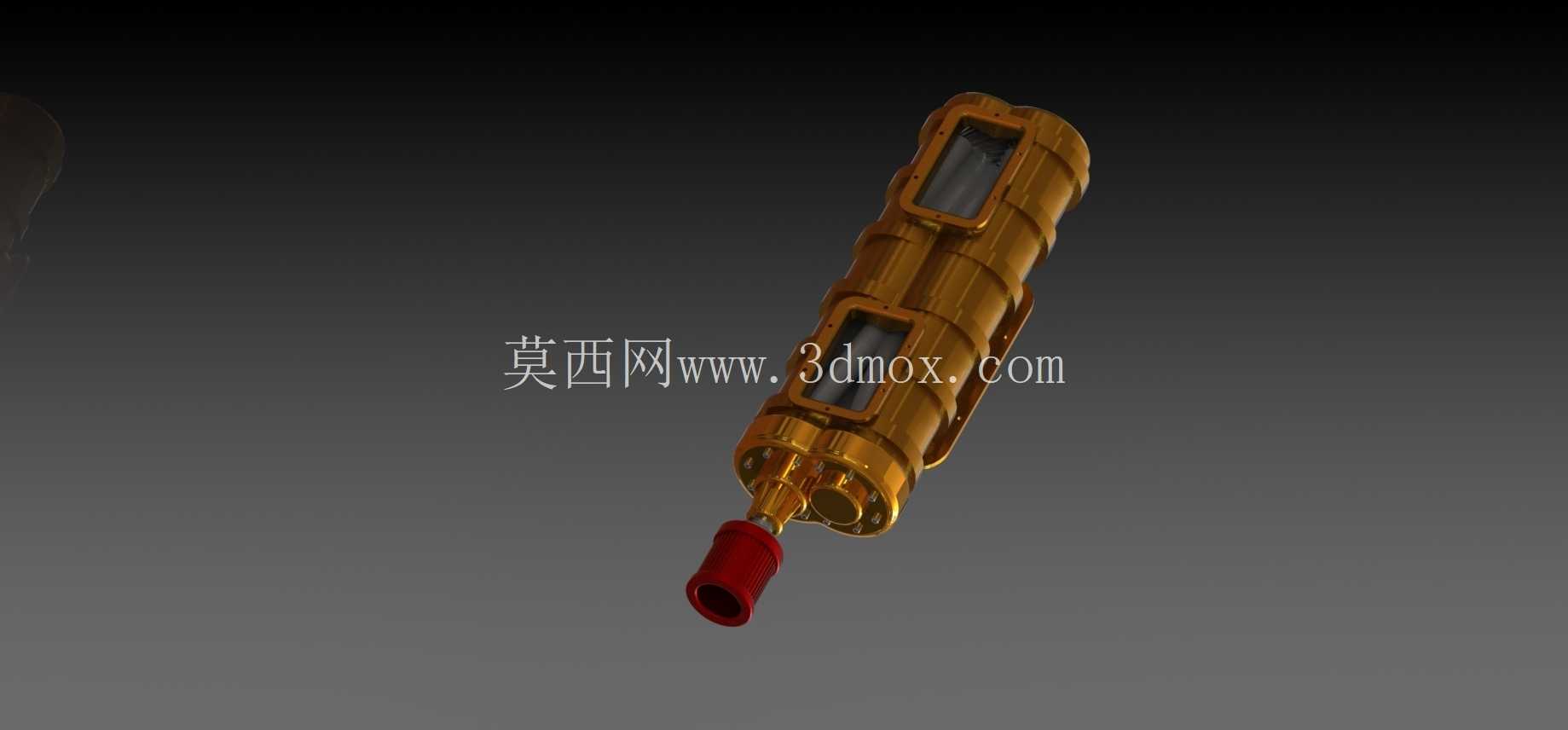

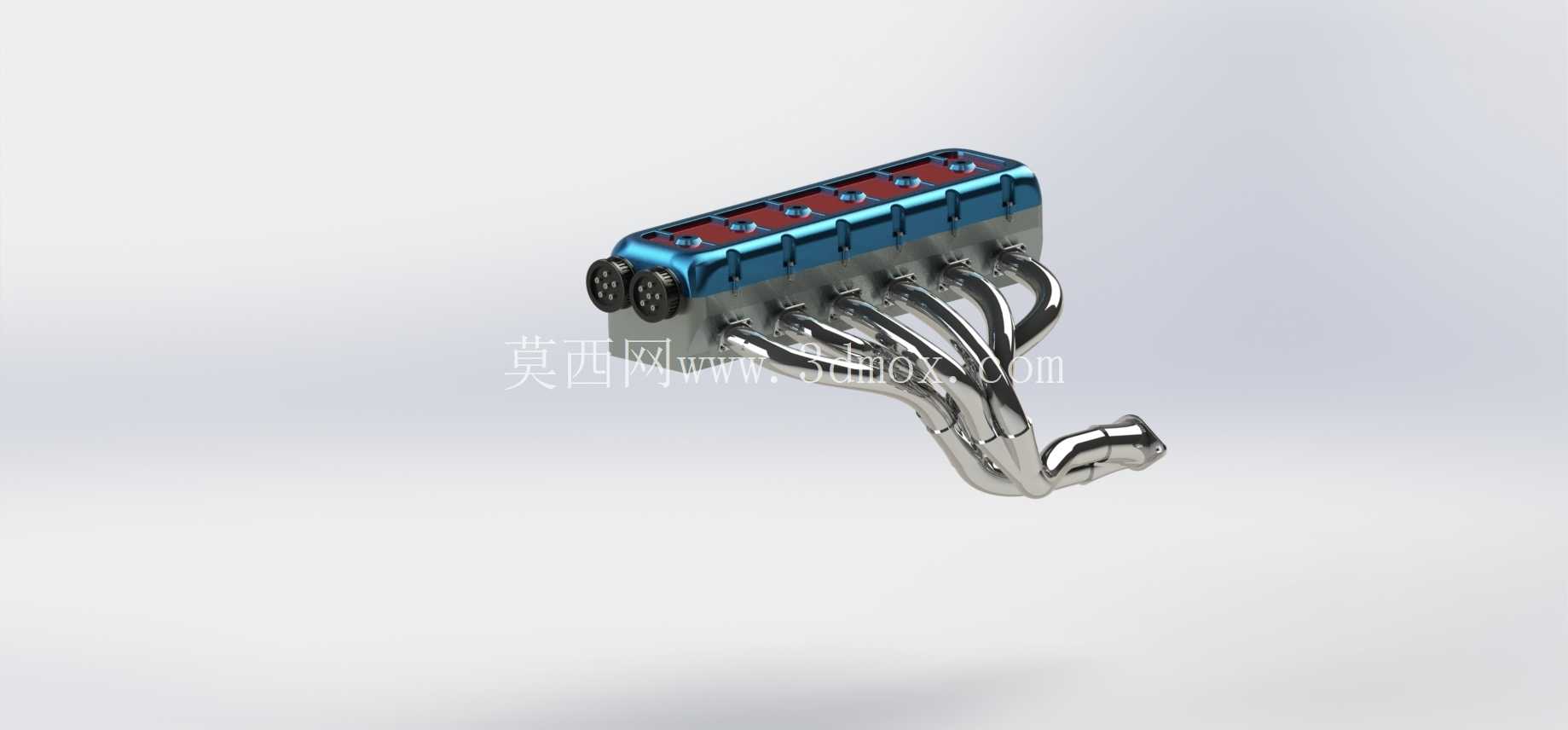

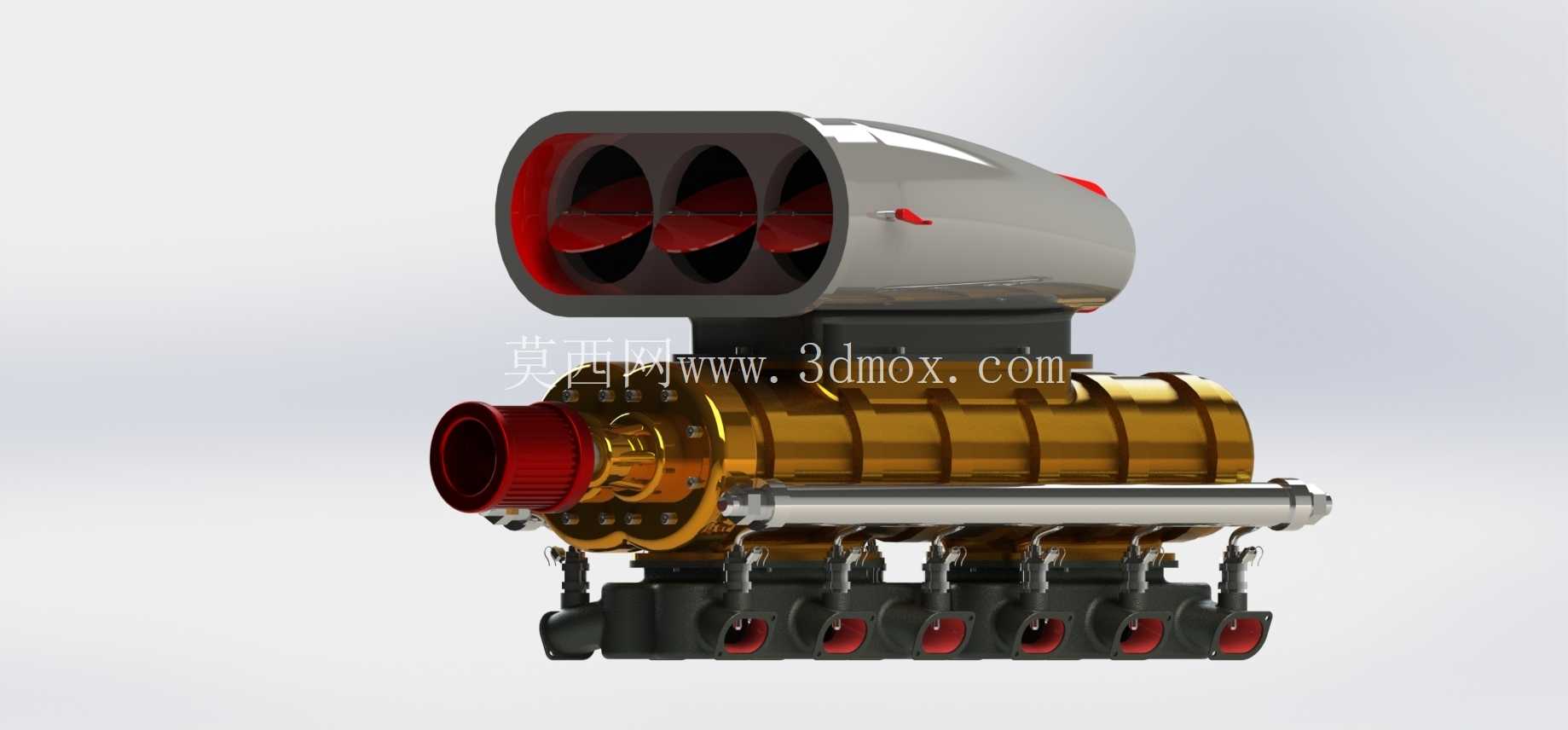

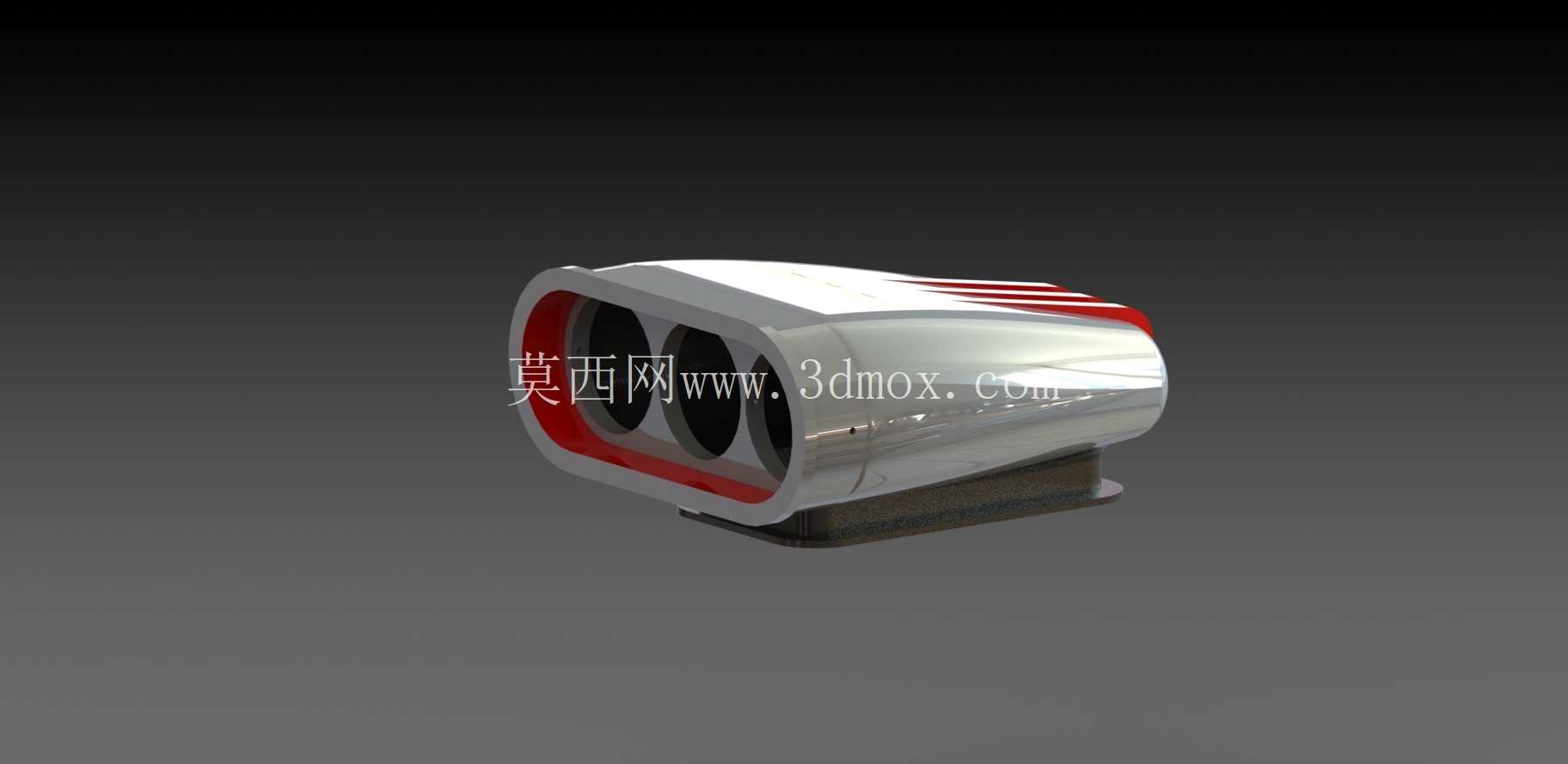

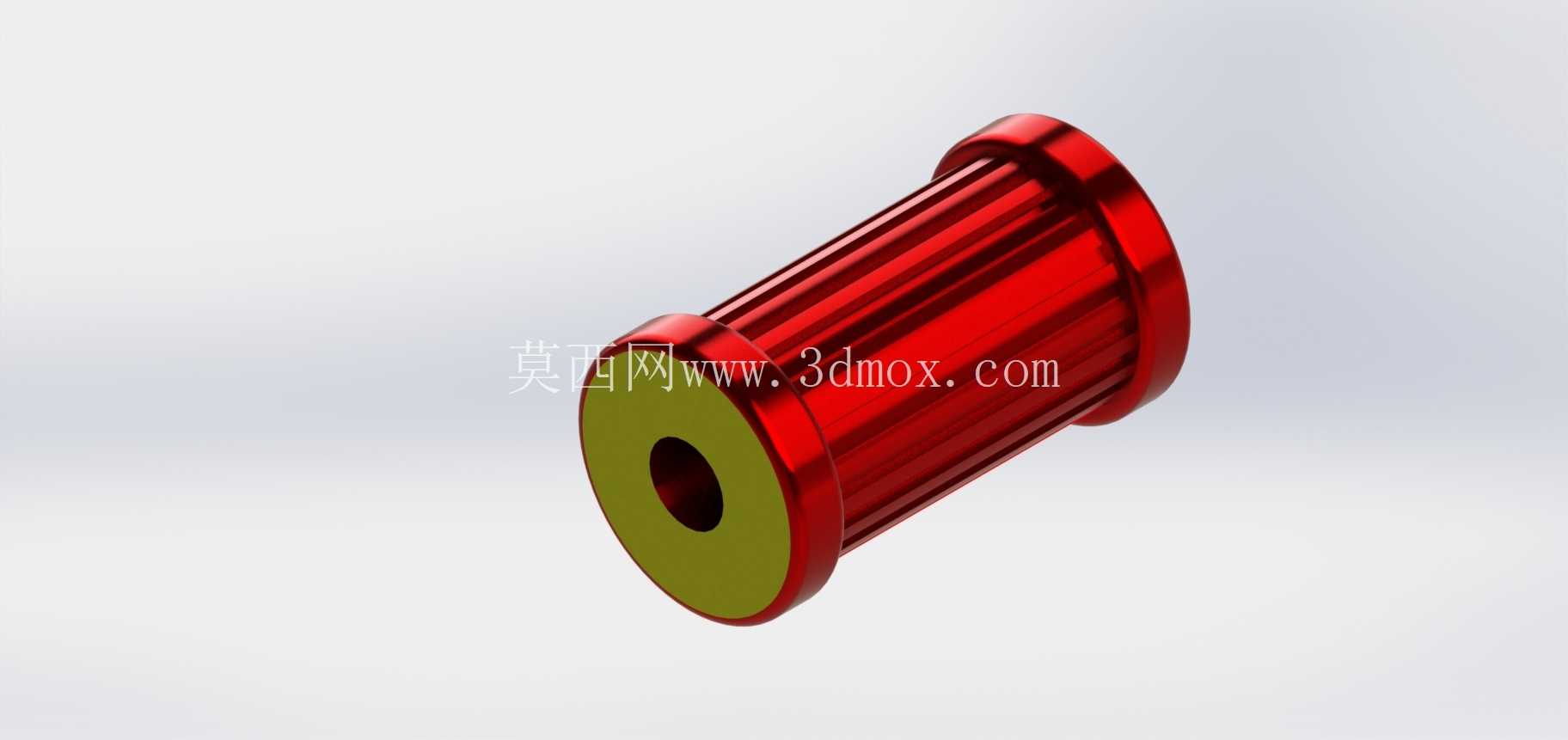

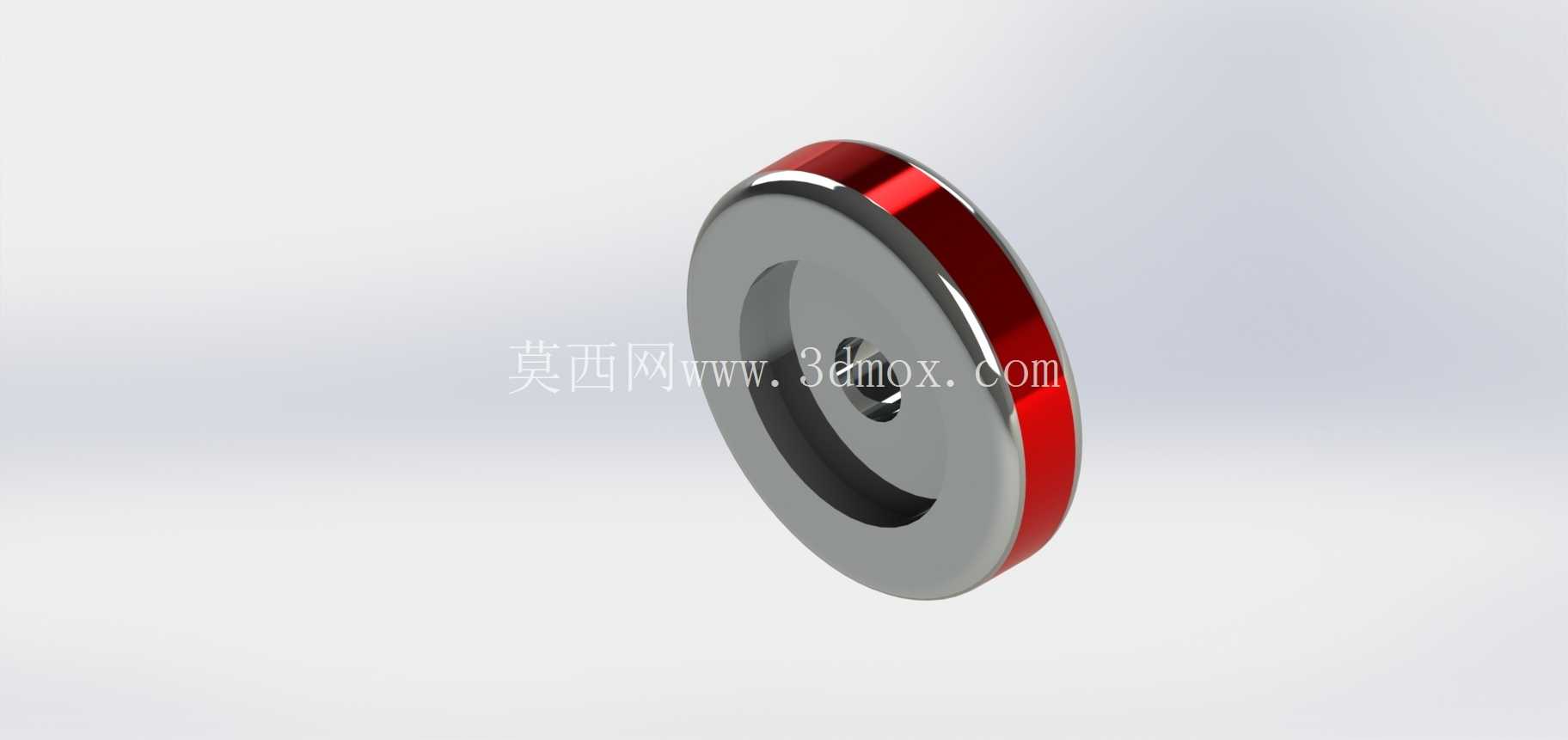

从功能特性上看，这套数模还原的是带机械增压的高性能V12动力单元，顶部的罗茨式增压器通过皮带与曲轴前端连接，中冷器集成在增压器与进气歧管之间，可在低转速区间就输出充足的进气压力，适配大扭矩输出的使用需求；每侧缸盖布置了独立的双顶置凸轮轴，配合多气门结构可保证高转速下的进排气效率，排气歧管采用等长不锈钢管路设计，能精准控制各缸的排气脉冲，提升增压系统的响应速度。

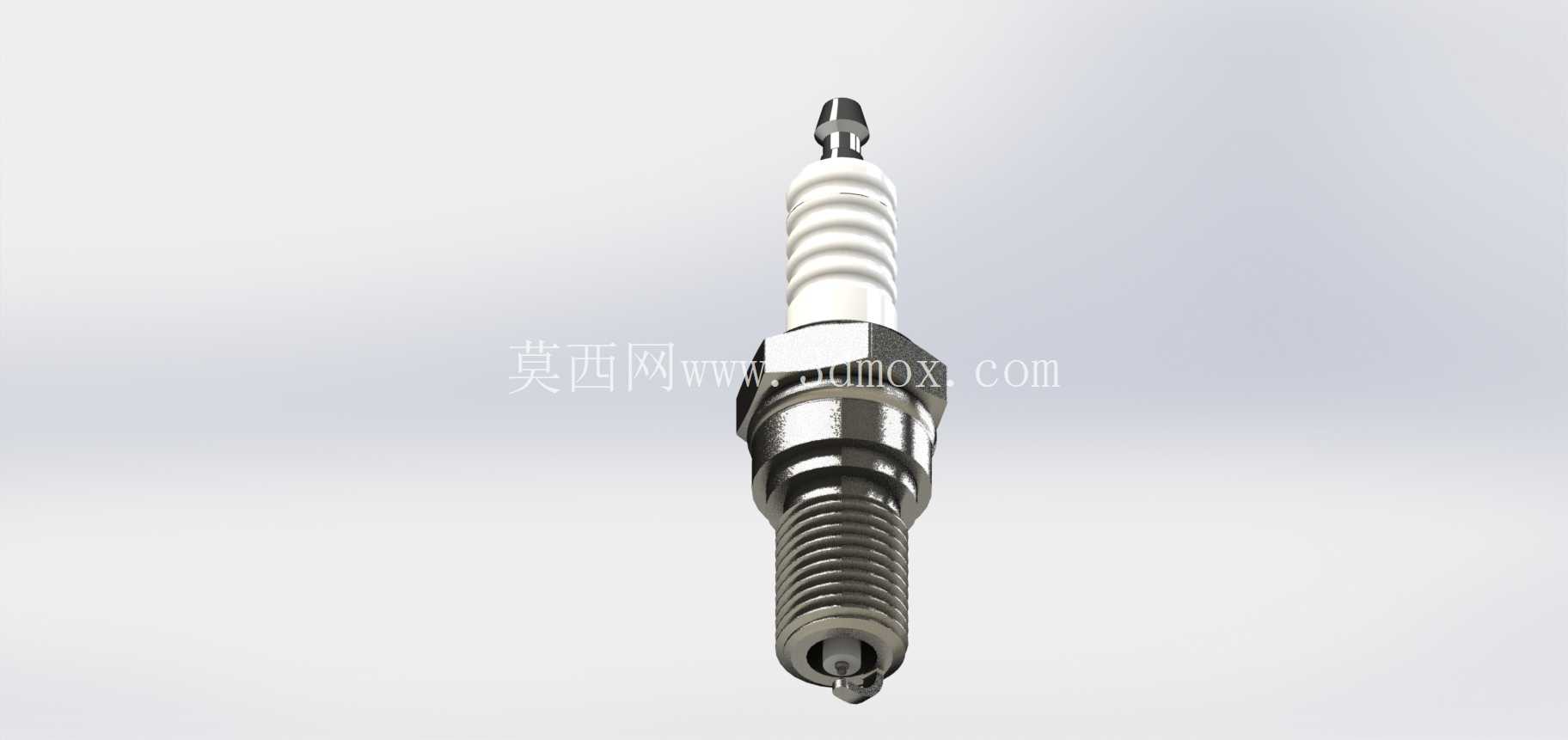

在实际设计工作中，这类完整的动力总成数模还可用于多个环节的验证：比如悬置系统的硬点布置，可通过数模直接提取整机的质心位置，匹配悬置的刚度与安装角度，隔绝动力总成的振动向车架传递；冷却系统的管路匹配，可根据数模上的水管接口位置、水套容积计算冷却液的流量需求，匹配水泵与散热器的参数；甚至在维修性验证阶段，可通过数模模拟火花塞更换、机油滤清器拆装、皮带张紧度调整的操作空间，判断周边零部件是否会阻碍维保操作，避免后期样车阶段出现维保困难的问题。

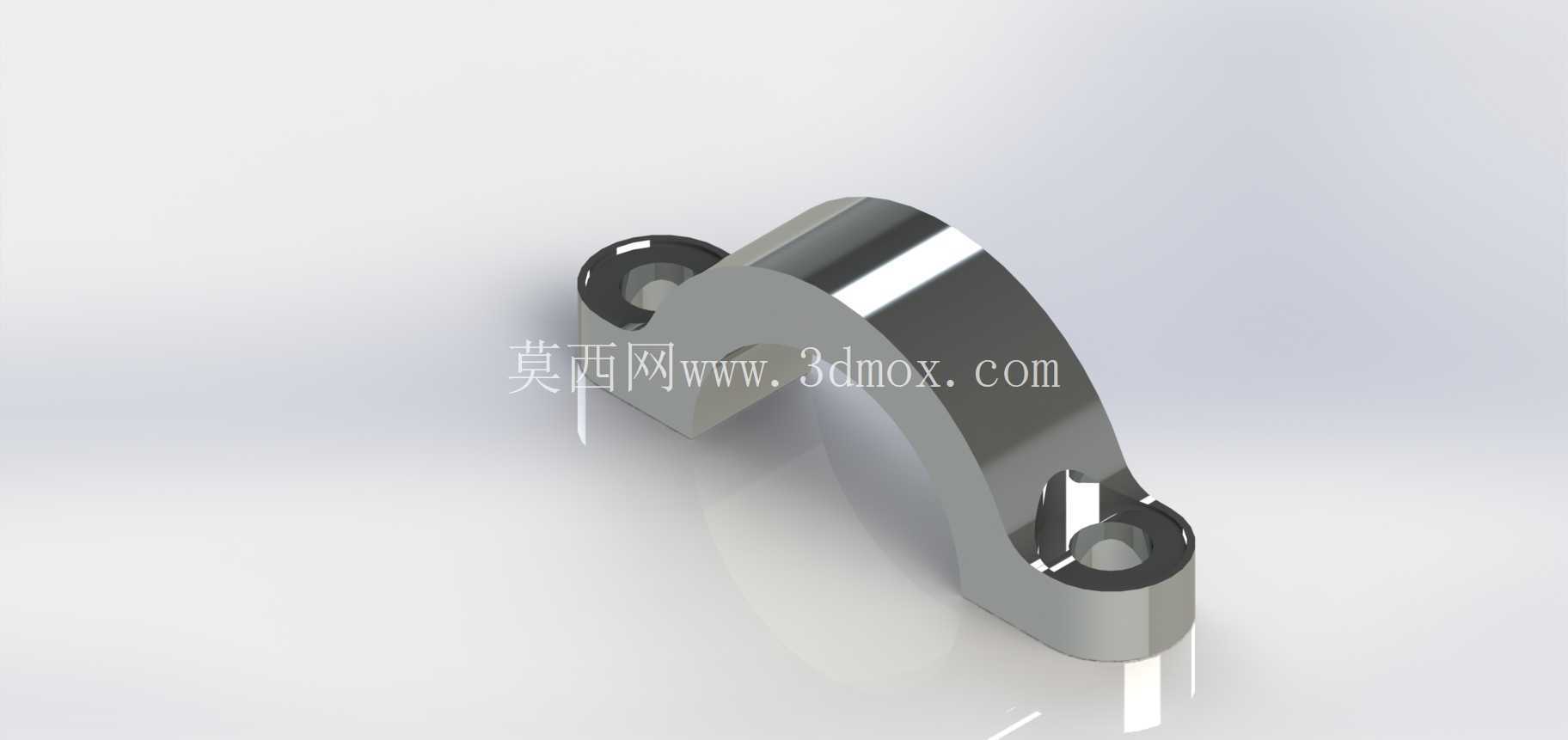

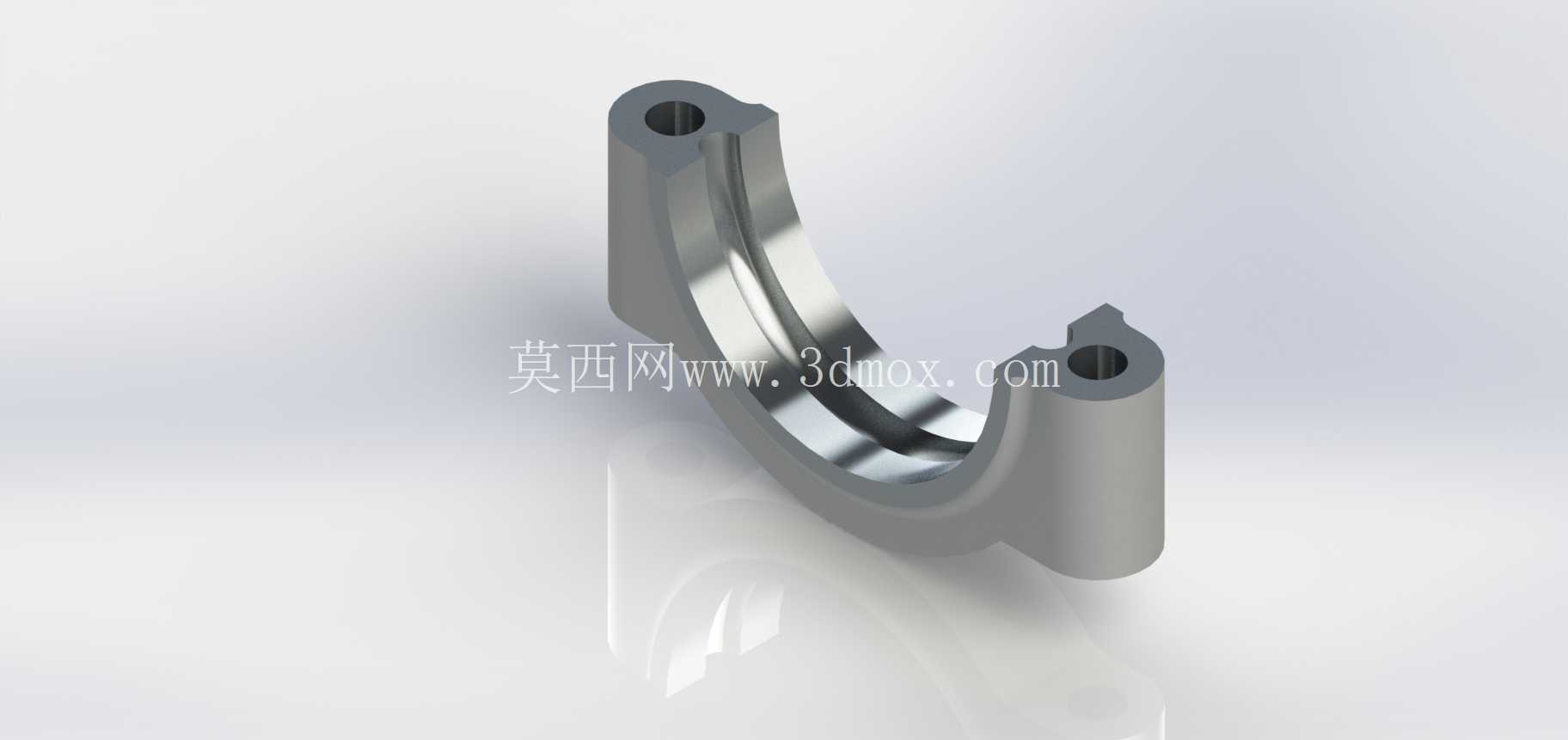

数模中所有零部件的安装面、连接孔位都保留了准确的尺寸特征，比如缸盖螺栓的分布位置与规格、主轴承盖的锁紧方式、增压器与进气歧管的连接法兰尺寸，这些细节可直接作为周边零部件设计的参考基准，减少反复核对硬点的工作量。对于刚接触大排量多缸动力单元设计的工程师而言，这套数模可直观展示V12机型的层级装配逻辑，理解多缸机点火顺序与曲柄相位的对应关系、配气相位与活塞运动的匹配关系、增压系统与进排气路径的布局逻辑，比平面图纸更具参考价值。
