迷你自行车车架金属结构三维设计

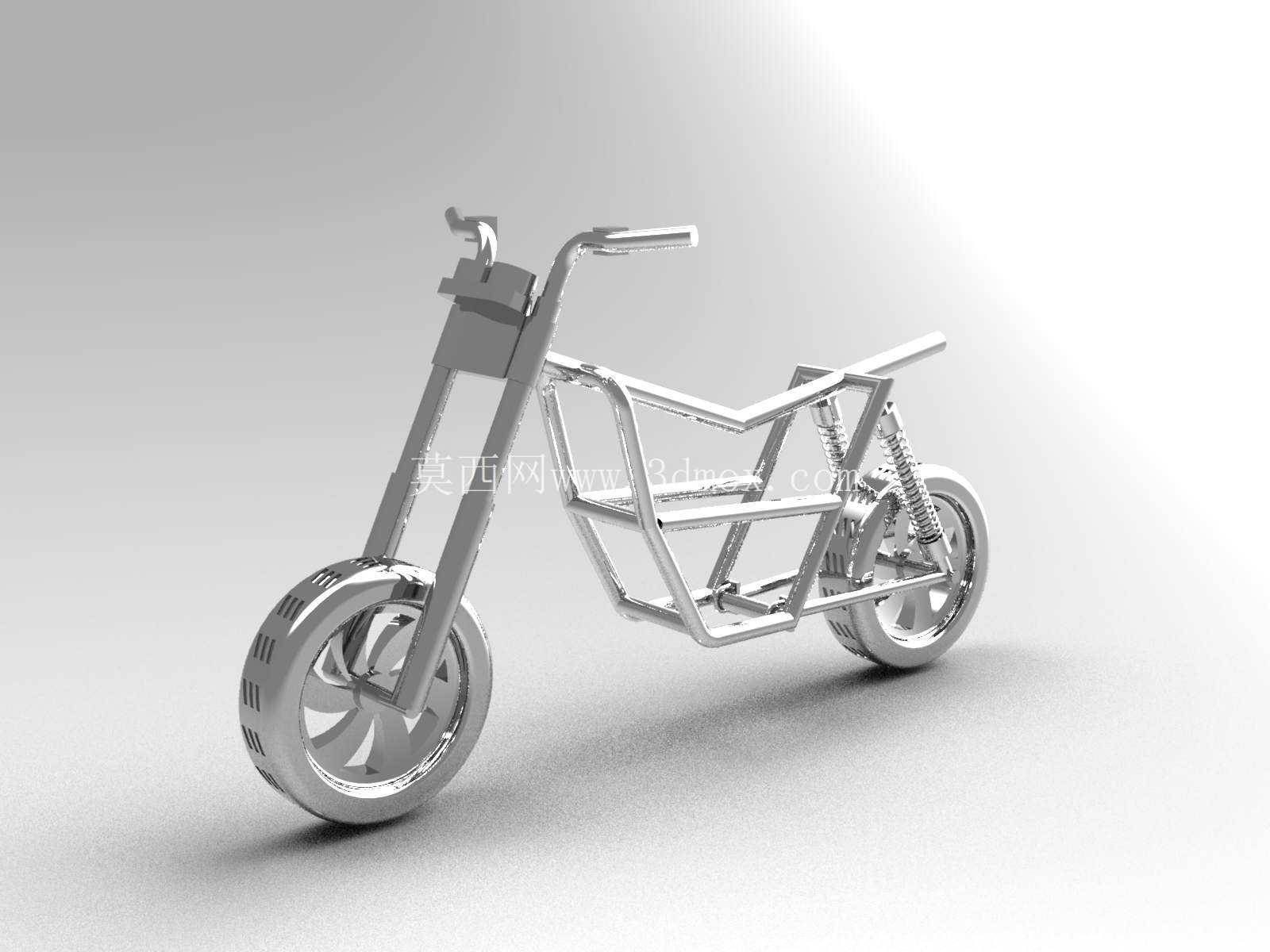

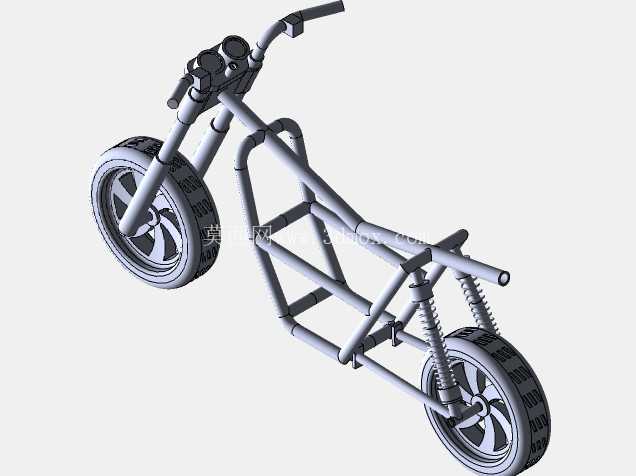

　　这款迷你自行车车架采用管件焊接式主体结构，整体采用低趴长轴距的巡航风格布局，区别于常规代步自行车的紧凑三角架设计，前伸量与拖曳距经过针对性调整，适配小尺寸轮组的转向特性，避免低速行驶时出现舵效过于灵敏的晃动感。从结构受力逻辑来看，车架主管采用大直径空心圆管弯折成型，沿车头到车尾的主受力路径布置，承担骑行过程中垂直方向的载荷以及制动时的纵向冲击力，侧方辅助管件形成三角稳定结构，抵消过弯时的侧向扭转力矩，所有管件衔接位置均做了圆弧过渡处理，避免应力集中导致的焊缝开裂问题。

　　车头立管预设了标准前叉安装口径，兼容常规小直径避震前叉的装配尺寸，立管内部预留了碗组安装的台阶位，无需额外加工即可完成转向机构的装配，车把安装座直接集成在立管上端，减少了额外转接零件带来的装配误差。车架中部的乘员承载区域做了下沉式设计，降低整车重心高度，提升迷你车型行驶时的稳定性，后座位置预留了后减震器的安装铰接点，铰接点的位置经过受力校核，匹配减震器的行程参数，避免减震压缩过程中出现运动干涉。后轮安装位采用对称式叉脚结构，叉脚处开有长条形调节槽，可微调后轮轴的前后位置，实现链条张紧度的调节，无需额外加装张紧轮结构，简化了后轮的装配与维护流程。

　　从安装边界来看，这款车架适配轮径尺寸远小于常规民用自行车，整体轴距控制在适配迷你车型的范围内，整车宽度控制在两轮车常规通行宽度区间内，可满足狭窄场地内的通行需求。车架上所有安装孔位均按照通用自行车配件的标准尺寸设计，可直接适配市售的常规自行车轮组、传动套件、制动部件，无需定制特殊规格配件，降低了整车组装的配件采购成本。在实际应用场景中，这类迷你自行车车架多用于休闲娱乐类小型两轮车的组装，也可作为定制化展示车型、儿童趣味骑行车辆的主体承载结构，其裸露的管件结构既可以直接做金属抛光、电镀表面处理呈现金属质感，也可根据需求做喷塑、烤漆覆盖不同色彩方案。

　　设计过程中针对管件的弯折半径做了工艺适配，所有弯折位置的曲率均满足常规圆管冷弯工艺的加工要求，无需采用热弯或切割拼焊工艺，减少了加工工序，同时保证了管件弯折位置的结构强度不会出现明显下降。焊缝位置均设计在管件受力较小的区域，且所有焊缝均预留了足够的焊接操作空间，便于自动化焊接设备或人工焊接作业，降低焊接加工的难度。车架的后减震安装位采用双点铰接结构，可匹配不同阻尼规格的弹簧减震器，用户可根据实际使用场景的载荷需求更换对应参数的减震部件，具备一定的改装适配性。车头位置预留了走线孔位，可兼容刹车线、变速线的内走线布局，既可以提升整车外观的整洁度，也能减少外露线管在使用过程中出现的剐蹭损坏问题。车架底部的五通位置采用标准螺纹接口，适配常规自行车中轴组件，可直接安装不同齿数比的牙盘，满足不同骑行速度的传动需求。
