自行车螺旋弹簧式减震阻尼结构

日常通勤、山地越野场景下的自行车行驶过程中，路面传递的颠簸冲击会直接作用于车架与骑行者，这款减震部件正是为缓冲这类冲击设计的核心承载结构，多用于山地车、电动自行车的后悬架连接位置，也可适配部分折叠车的减震改装需求，通过弹性元件与阻尼结构的配合，抵消路面凸起、坑洼带来的垂直方向冲击力，避免轮组跳离地面失去抓地力，同时减少车架焊缝位置长期受交变载荷产生的疲劳开裂风险。

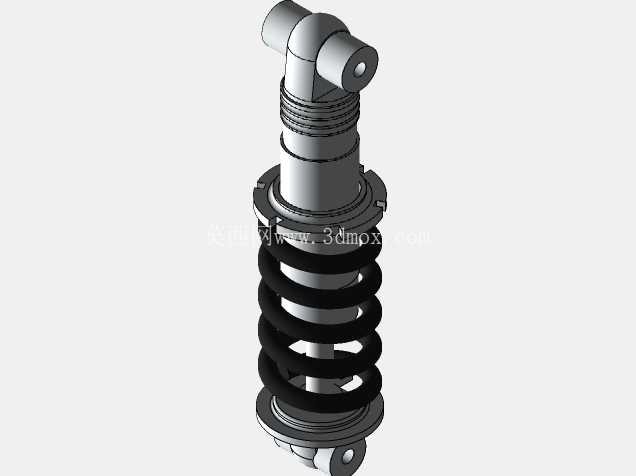

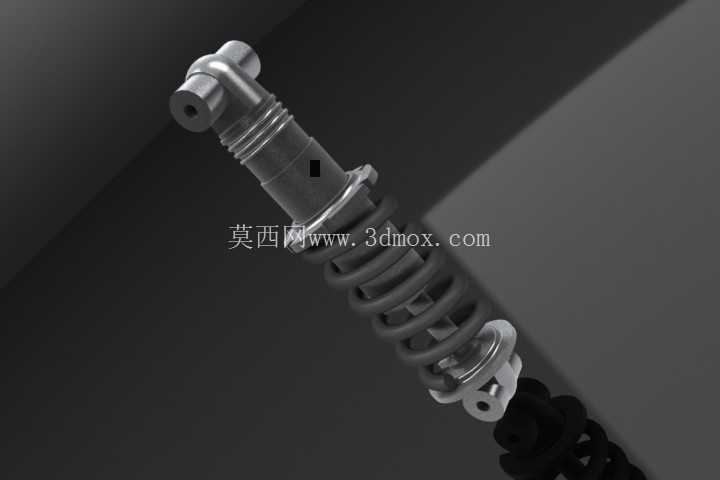

从结构设计逻辑来看，这款减震采用圆柱螺旋压缩弹簧作为主要弹性承载元件，弹簧套置于阻尼套筒外侧，两端分别通过铰接吊耳结构连接车架与后平叉，这种同轴布局能最大程度压缩部件的径向占用空间，避免与后轮、传动链条产生运动干涉。上端吊耳采用带通孔的圆柱铰接结构，可配合销轴与车架上的安装座实现转动连接，适配后平叉上下摆动时的角度变化，不会出现卡滞问题；下端吊耳设置了对称的双安装孔位，既可以匹配不同开档尺寸的后平叉安装座，也能通过调整安装孔位微调减震的初始预压量，适配不同体重骑行者的使用需求。

阻尼套筒部分采用多级阶梯轴结构设计，表面设置了多道环形密封槽，用于安装防尘圈与油封，避免户外骑行时泥沙、水渍进入套筒内部磨损阻尼活塞，延长部件的维护周期。套筒外侧靠近上端吊耳的位置设置了环形限位凸台，作为弹簧压缩行程的上止点，避免弹簧过度压缩出现并圈失效；下端与吊耳连接的位置设置了直径更大的支撑法兰，为弹簧下端提供稳定的支撑面，保证弹簧压缩过程中始终保持同轴状态，不会出现偏磨、侧倾的问题。

安装边界方面，这款减震的两端铰接中心距为常规山地车后减震的通用尺寸，安装吊耳的通孔直径适配标准规格的连接销轴，不需要额外改装车架即可直接替换同规格的原厂减震部件。弹簧的外径控制在合理范围内，当减震处于最大压缩行程时，弹簧外圈与轮胎、车架立管的最小间隙仍能满足运动安全要求，不会出现摩擦剐蹭。阻尼套筒的行程长度匹配常规越野路面的冲击位移量，既不会因为行程过短无法吸收大冲击，也不会因为行程过长导致踩踏时出现过多的泄力问题，兼顾越野缓冲性能与平路踩踏效率。

实际使用过程中，当车轮受到路面冲击向上跳动时，后平叉绕转轴转动带动减震下端吊耳向上移动，螺旋弹簧被压缩吸收冲击能量，同时套筒内部的阻尼结构会限制弹簧的回弹速度，避免弹簧快速回弹带来的二次弹跳，让车轮始终贴合路面。这种结构的减震相比胶棒减震拥有更长的使用寿命与更线性的阻尼表现，相比空气减震结构更简单、维护成本更低，更适合入门级山地车与日常通勤电动自行车的使用场景，在非极端重度越野的使用环境下，能提供足够稳定的缓冲性能，同时降低后期的维护难度与成本。

建模过程中需要重点关注几个配合位置的尺寸公差：弹簧两端的支撑圈需要与上下支撑面完全贴合，避免安装后出现弹簧歪斜；铰接孔的同轴度需要控制在合理范围内，否则安装后会出现转动卡滞，加速销轴与衬套的磨损；套筒表面的密封槽尺寸需要与标准密封件匹配，保证密封性能的同时不会增加活塞杆的运动阻力。整个结构的受力路径清晰，冲击载荷从下端吊耳传入后，一部分通过弹簧传递到上端吊耳，另一部分通过阻尼套筒内部的阻尼油传递，各部件的受力均匀，没有明显的应力集中位置，能满足长期交变载荷下的使用强度要求。
